年级： 机电高二 课题 蜗杆传动 课型 新授课
主备人 使用人： 授课课时：2
授课班级 课题序号：
主备栏 建议栏
学习目标： 1、了解蜗杆传动的组成及类型 2、掌握蜗杆传动的传动比 3、掌握蜗杆传动旋转方向的判定方法 4、了解蜗杆传动的应用特点 5、掌握蜗杆传动几何尺寸的计算方法 6、熟悉蜗杆传动的正确啮合条件
学习重点与难点： 蜗杆传动的计算和啮合条件
使用教具 多媒体课件、实物模型

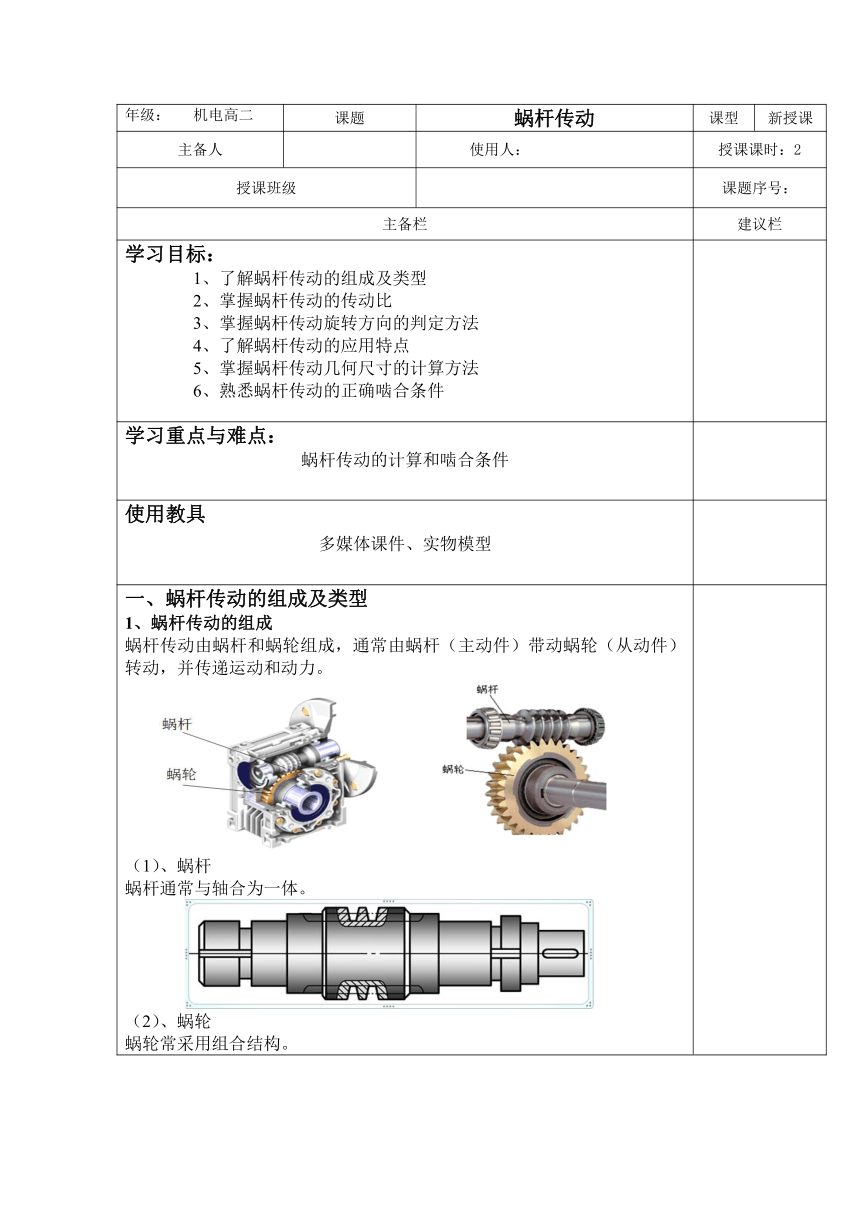

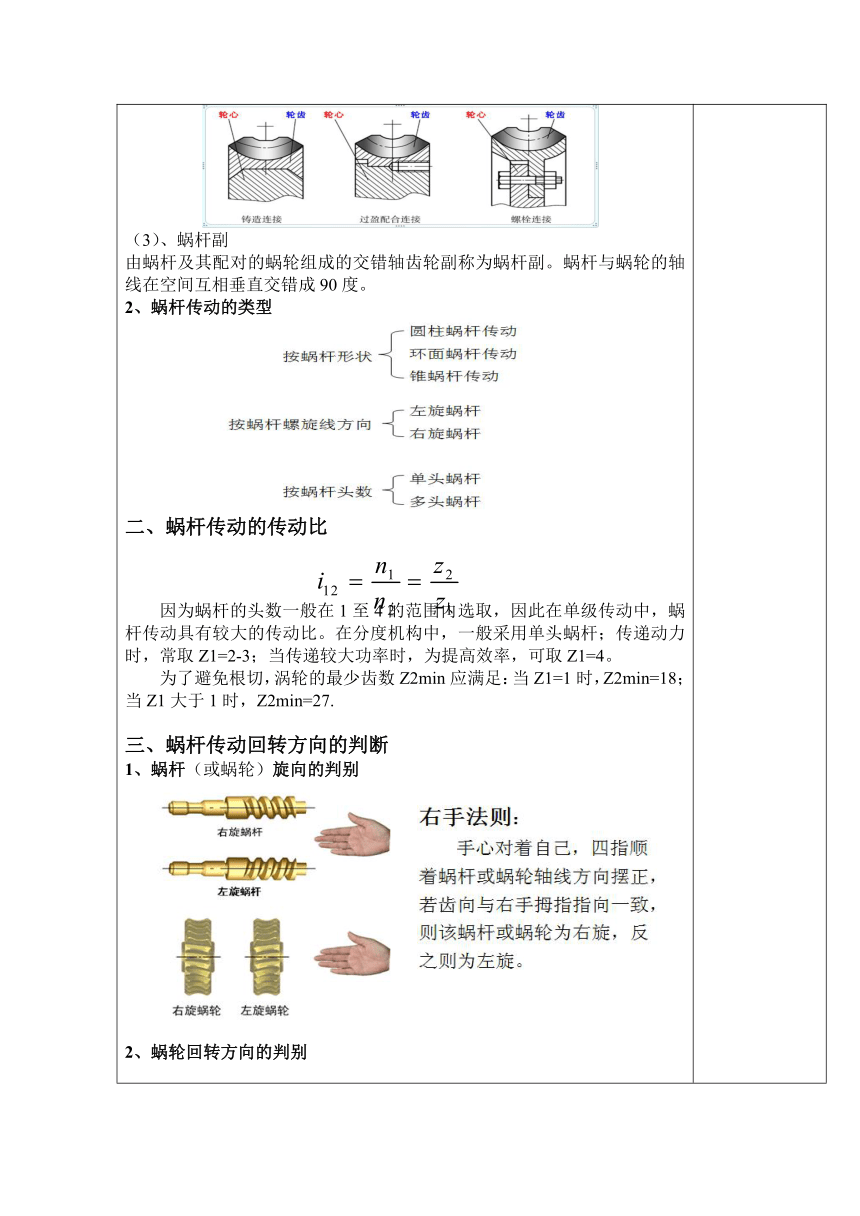

一、蜗杆传动的组成及类型 1、蜗杆传动的组成 蜗杆传动由蜗杆和蜗轮组成，通常由蜗杆（主动件）带动蜗轮（从动件）转动，并传递运动和动力。 （1）、蜗杆 蜗杆通常与轴合为一体。 （2）、蜗轮 蜗轮常采用组合结构。 （3）、蜗杆副 由蜗杆及其配对的蜗轮组成的交错轴齿轮副称为蜗杆副。蜗杆与蜗轮的轴线在空间互相垂直交错成90度。 2、蜗杆传动的类型 二、蜗杆传动的传动比 因为蜗杆的头数一般在1至4的范围内选取，因此在单级传动中，蜗杆传动具有较大的传动比。在分度机构中，一般采用单头蜗杆；传递动力时，常取Z1=2-3；当传递较大功率时，为提高效率，可取Z1=4。 为了避免根切，涡轮的最少齿数Z2min应满足：当Z1=1时，Z2min=18；当Z1大于1时，Z2min=27. 三、蜗杆传动回转方向的判断 1、蜗杆（或蜗轮）旋向的判别 2、蜗轮回转方向的判别 四、蜗杆传动的特点 1、传动比大且准确 2、承载能力达 3、传动平稳，振动、冲击和噪声均很小。 4、具有自锁性能 5、传动效率低 6、涡轮材料昂贵 7、不能任意互换啮合 五、蜗杆传动的基本参数 1、中间平面 蜗杆传动中，其几何参数及尺寸计算均以中间平面为准。通过蜗杆轴线并与蜗轮轴线垂直的平面称为中间平面。 2、模数m，压力角α 蜗杆的轴面模数mx1和蜗轮的端面模数mt2相等，且为标准值。 蜗杆的轴面齿形角αx1和蜗轮的端面齿形角αt2相等，且为标准值。 3、蜗杆的直径系数q 切制蜗轮的滚刀，其分度圆直径、模数和其他参数必须与该蜗轮相配的蜗杆一致，齿形角与相配的蜗杆相同。 为了使刀具标准化，限制滚刀的数目，对一定模数m的蜗杆的分度圆直径d1作了规定，即规定了蜗杆直径系数q，且q = d1/m。 4、蜗杆导程角γ 指蜗杆分度圆柱螺旋线的切线与端平面之间的锐角。 tanγ = px z1/πd1 = z1m / d1 5、蜗轮螺旋角 蜗轮的螺旋角是指蜗轮分度圆柱螺旋线的切线与蜗轮圆柱直素线之间所夹的锐角。 六、蜗杆传动几何尺寸的计算 七、蜗杆传动的正确啮合条件 1、蜗杆的轴向模数等于蜗轮的端面模数 2、蜗杆的轴向压力角等于蜗轮的端面压力角 3、蜗杆的导程角等于蜗轮的螺旋角，且旋向相同
随堂练习 为什么蜗杆传动中的主动件一般为蜗杆？ 阿基米德蜗杆轴平面内的齿形、端面齿形和法向齿形分别是什么？ 蜗杆传动产生自锁的条件是什么？ 一蜗杆传动，一只蜗杆头数Z1=3，蜗杆转速n1=1380r/min，涡轮齿数Z2=69，问蜗轮的转速n2为多少？若果要求蜗轮转速n2=45r/min，则蜗轮的齿数Z2应为多少？
教学反思
