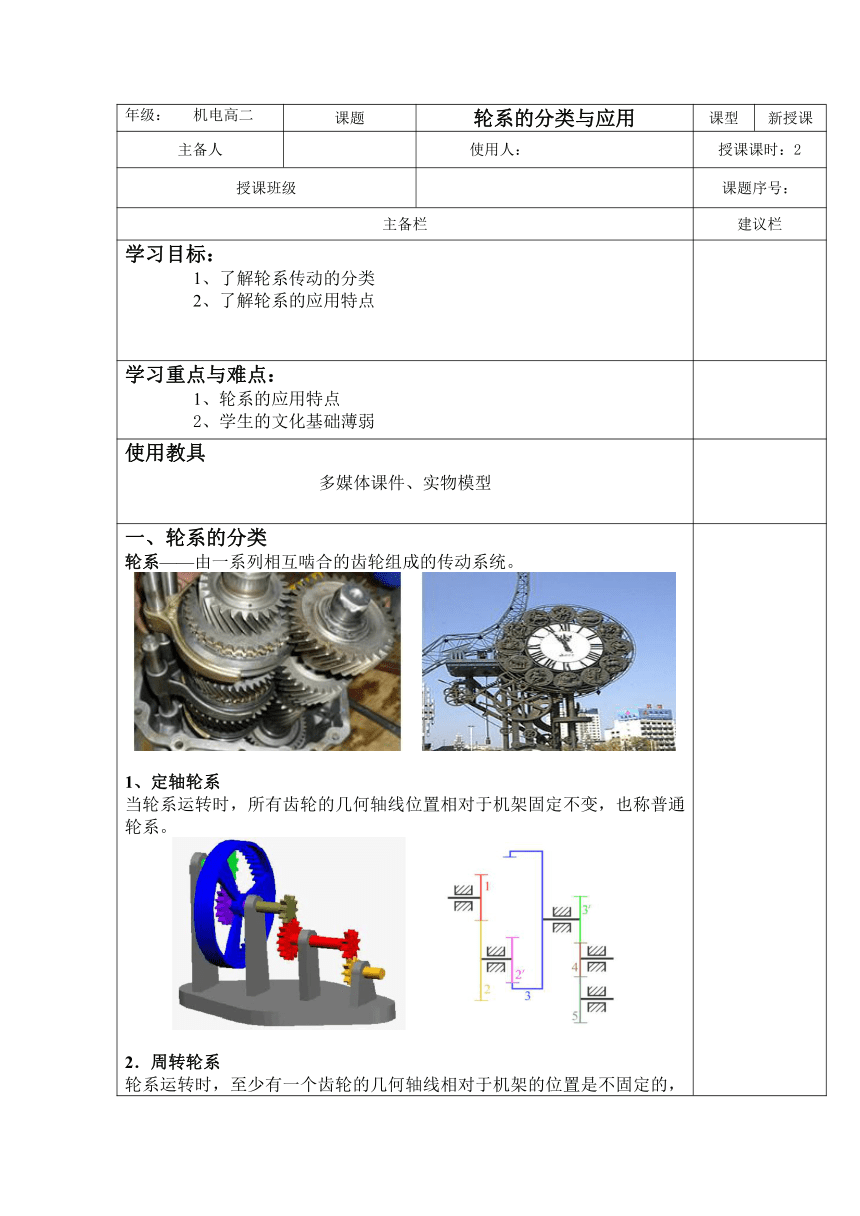

年级： 机电高二 课题 轮系的分类与应用 课型 新授课
主备人 使用人： 授课课时：2
授课班级 课题序号：
主备栏 建议栏
学习目标： 1、了解轮系传动的分类 2、了解轮系的应用特点
学习重点与难点： 1、轮系的应用特点 2、学生的文化基础薄弱
使用教具 多媒体课件、实物模型
一、轮系的分类 轮系——由一系列相互啮合的齿轮组成的传动系统。 1、定轴轮系 当轮系运转时，所有齿轮的几何轴线位置相对于机架固定不变，也称普通轮系。 2．周转轮系 轮系运转时，至少有一个齿轮的几何轴线相对于机架的位置是不固定的，而是绕另一个齿轮的几何轴线转动。 3、复合轮系 在轮系中，既有定轴轮系又有周转轮系。 二、轮系的应用特点 1、可获得很大的传动比 一对齿轮传动的传动比不能过大（一般i12 =3~5，imax≤8），而采用轮系传动可以获得很大的传动比，以满足低速工作的要求。 2．可作较远距离的传动 ，且结构紧凑 两轴中心距较大时，如用一对齿轮传动，则两齿轮的结构尺寸必然很大，导致传动机构庞大。 3、可实现变速要求 4、可实现变向要求 5、可实现运动的合成与分解 采用行星轮系，可以将两个独立的运动合成为一个运动，或将一个运动分解为两个独立的运动。
教学反思
