年级： 机电高二 课题 齿轮传动的受力分析 课型 新授课
主备人 使用人： 授课课时：2
授课班级 课题序号：
主备栏 建议栏
学习目标： 1、掌握直齿圆柱齿轮传动的受力分析 2、掌握斜齿圆柱齿轮传动的受力分析 3、掌握直齿锥齿轮传动的受力分析 4、掌握蜗杆传动的受力分析
学习重点与难点： 掌握直齿圆柱齿轮传动的受力分析 掌握斜齿圆柱齿轮传动的受力分析 掌握直齿锥齿轮传动的受力分析 掌握蜗杆传动的受力分析
使用教具 多媒体课件、实物模型

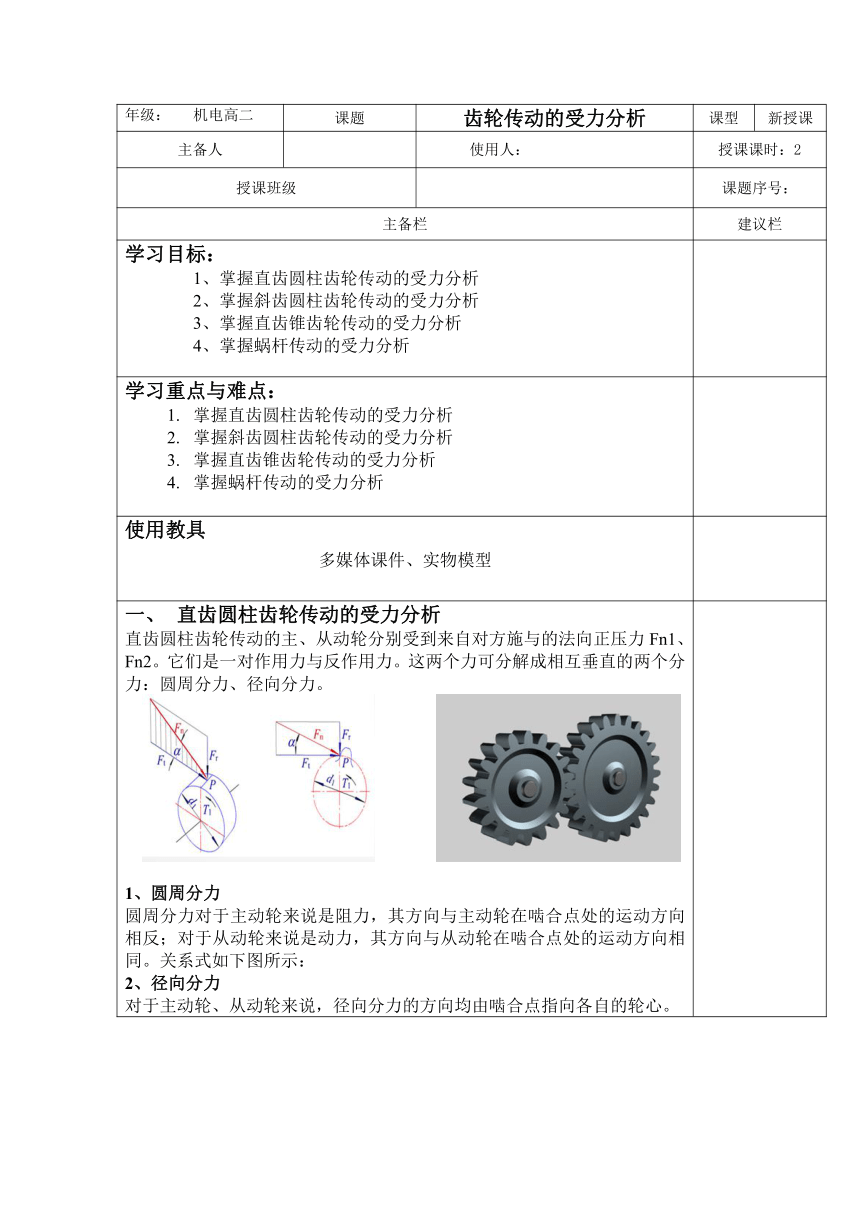

直齿圆柱齿轮传动的受力分析 直齿圆柱齿轮传动的主、从动轮分别受到来自对方施与的法向正压力Fn1、Fn2。它们是一对作用力与反作用力。这两个力可分解成相互垂直的两个分力：圆周分力、径向分力。 1、圆周分力 圆周分力对于主动轮来说是阻力，其方向与主动轮在啮合点处的运动方向相反；对于从动轮来说是动力，其方向与从动轮在啮合点处的运动方向相同。关系式如下图所示： 2、径向分力 对于主动轮、从动轮来说，径向分力的方向均由啮合点指向各自的轮心。 二、斜齿圆柱齿轮传动的受力分析 1、分力的方向 1）圆周力Ft的方向在主动轮上与运动方向相反，在从动轮上与运动方向相同。 2）轴向力Fa的方向按主动轮的螺旋线方向和转向，用左、右手螺旋定则来确定。 3）主动轮右旋，用右手；左旋，用左手：四指弯曲方向表示主动轮的回转方向，其拇指所指方向即为主动轮上轴向力Fa1的方向；从动轮的轴向力Fa2与主动轮上轴向力Fa1的方向相反。 2、分力的大小 斜齿圆柱齿轮轮齿所受总法向力Fn可分解为三个分力: 三、直齿圆锥齿轮传动的受力分析 两齿轮在节点啮合，忽略摩擦力，将沿齿宽分布的载荷等效变换为集中作用在齿宽中点的法向力，通常将法向力分解为相互垂直的三个分力：切向力、径向力、轴向力。 1、分力的方向 2、分力的大小 3、分力的关系 四、蜗杆传动的受力分析 1、分力的方向 2、分力的大小 3、分力的关系 在蜗杆传动中，蜗杆的径向分力与蜗轮的径向分力，蜗杆的圆周分力与蜗轮的轴向分力，蜗杆的轴向分力与蜗轮的圆周分力分别互为作用力与反作用力。
教学反思
