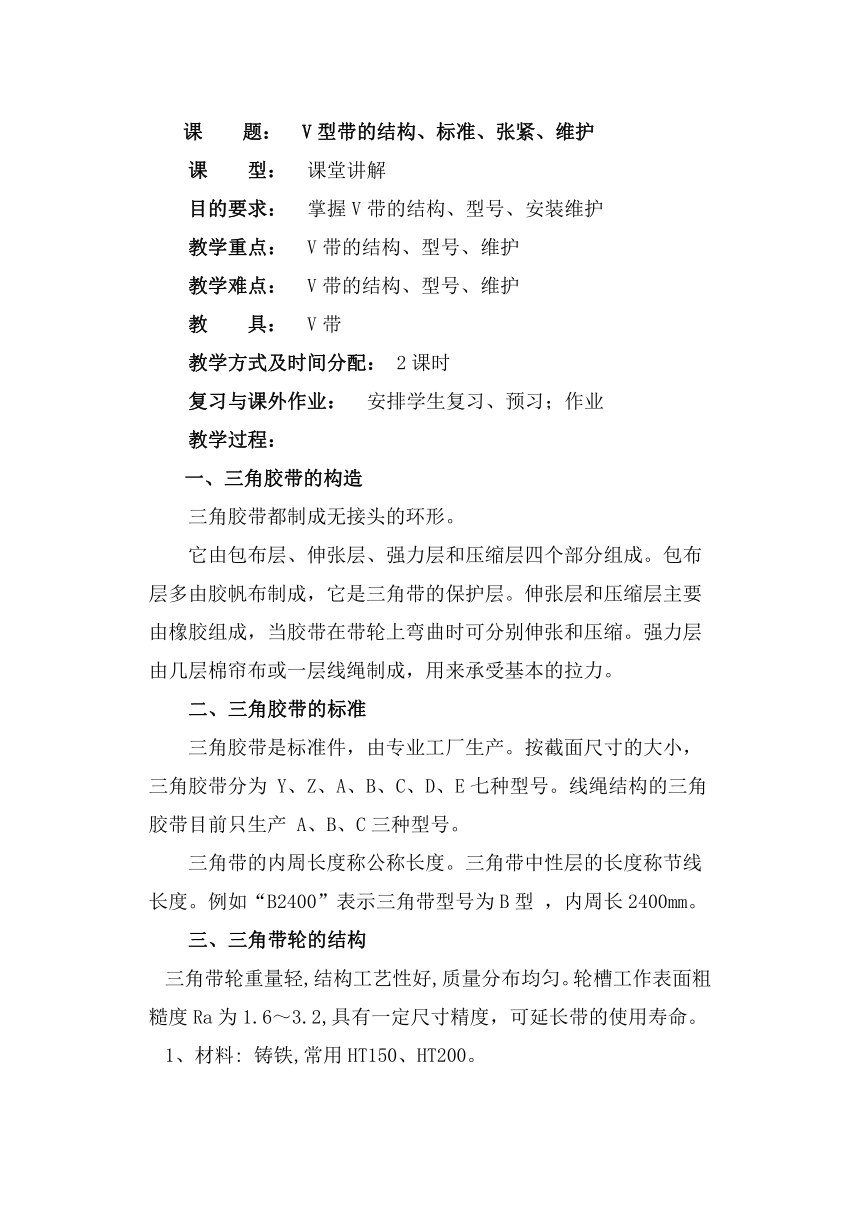

课　　题：　V型带的结构、标准、张紧、维护
课　　型：　课堂讲解
目的要求：　掌握V带的结构、型号、安装维护
教学重点： V带的结构、型号、维护
教学难点： V带的结构、型号、维护
教　　具： V带
教学方式及时间分配： 2课时
复习与课外作业：　安排学生复习、预习；作业
教学过程：
一、三角胶带的构造
三角胶带都制成无接头的环形。
它由包布层、伸张层、强力层和压缩层四个部分组成。包布层多由胶帆布制成，它是三角带的保护层。伸张层和压缩层主要由橡胶组成，当胶带在带轮上弯曲时可分别伸张和压缩。强力层由几层棉帘布或一层线绳制成，用来承受基本的拉力。
二、三角胶带的标准
三角胶带是标准件，由专业工厂生产。按截面尺寸的大小，三角胶带分为 Y、Z、A、B、C、D、E七种型号。线绳结构的三角胶带目前只生产 A、B、C三种型号。
三角带的内周长度称公称长度。三角带中性层的长度称节线长度。例如“B2400”表示三角带型号为B型 ，内周长2400mm。
三、三角带轮的结构
三角带轮重量轻,结构工艺性好,质量分布均匀。轮槽工作表面粗糙度Ra为1.6～3.2,具有一定尺寸精度，可延长带的使用寿命。
1、材料: 铸铁,常用HT150、HT200。

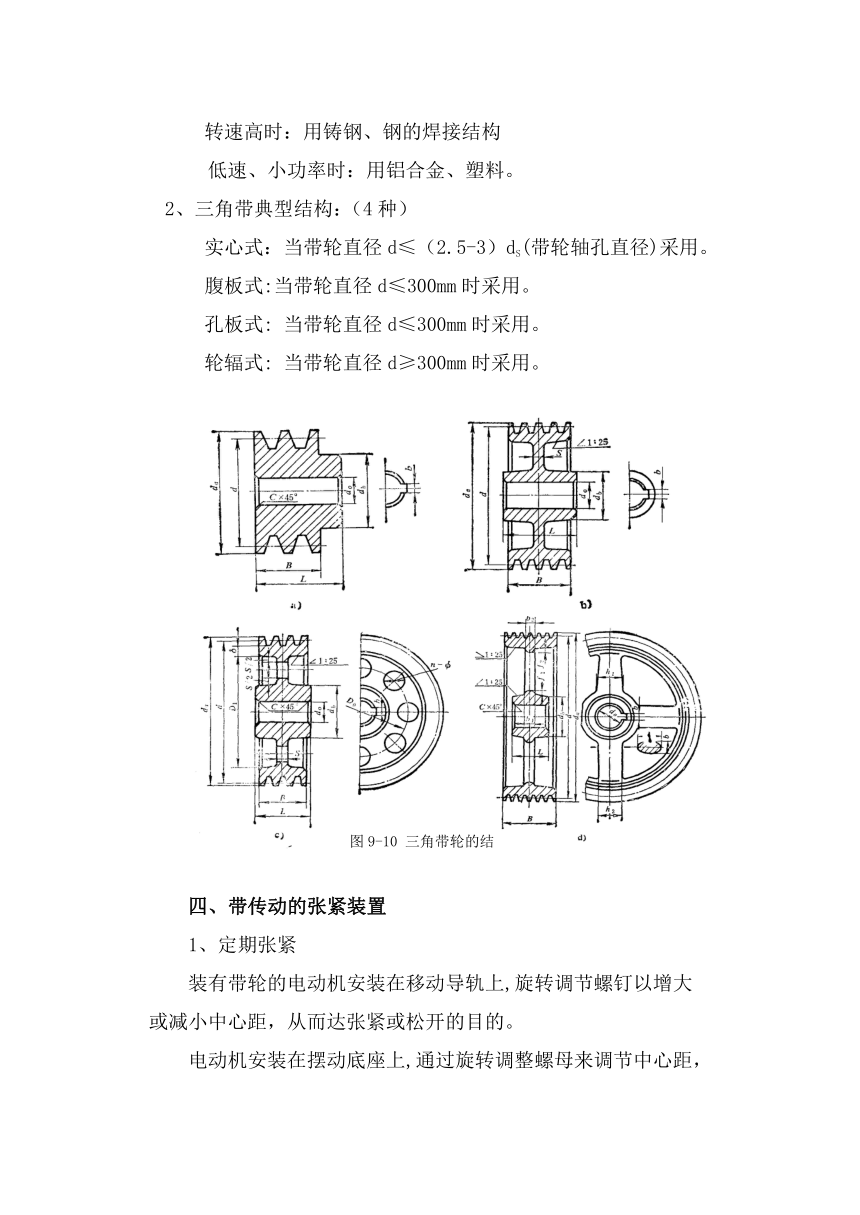

转速高时：用铸钢、钢的焊接结构
低速、小功率时：用铝合金、塑料。
2、三角带典型结构：（4种）
实心式：当带轮直径d≤（2.5-3）dS(带轮轴孔直径)采用。
腹板式:当带轮直径d≤300mm时采用。
孔板式: 当带轮直径d≤300mm时采用。
轮辐式: 当带轮直径d≥300mm时采用。
(
图
9-10
三角带轮的结构
)
四、带传动的张紧装置
1、定期张紧
装有带轮的电动机安装在移动导轨上,旋转调节螺钉以增大或减小中心距，从而达张紧或松开的目的。
电动机安装在摆动底座上,通过旋转调整螺母来调节中心距，达到张紧目的。
2、自动张紧
(
图
9
—
12
自动张紧装置
) (
图
9
—
13
采用张紧轮张紧装置
)把电动机安装在的摇摆架上,利用电动机的自重,使带轮随电动机绕固定轴摆动,以达到自动张紧的目的。
3、采用张紧轮
(
图
9
—
14
采用张紧轮张紧装置
)若中心距不能调整,可采用张紧轮张紧。图所示张紧装置适宜平带传动。图所示张紧装置适宜三角带传动，张紧轮一般安装在松边内侧,使带只受单弯曲;同时尽量靠近大带轮,以免减小小带轮的包角。张紧轮直径可小于小带轮直径，其轮槽尺寸与带轮相同。
五、带传动的维护
为了延长使用寿命，保证正常运转，须掌握正确的使用与维护。
1、带传动在安装时，必须使两带轮轴线平行，轮槽对正，否则会加剧磨损。安装时应缩小中心距后套上，然后调整。
2、严防与矿物油、酸、碱等腐蚀性介质接触，也不宜在阳光下曝晒。
3、安装时，先将中心距缩小，待将带套在带轮上后再慢慢拉紧，以便带松紧适度。一般可凭经验来控制，带张紧程度以大拇指能按下10—15mm为宜。
4、为保证安全，带传动应加防护罩。
作业：
教学小结：
