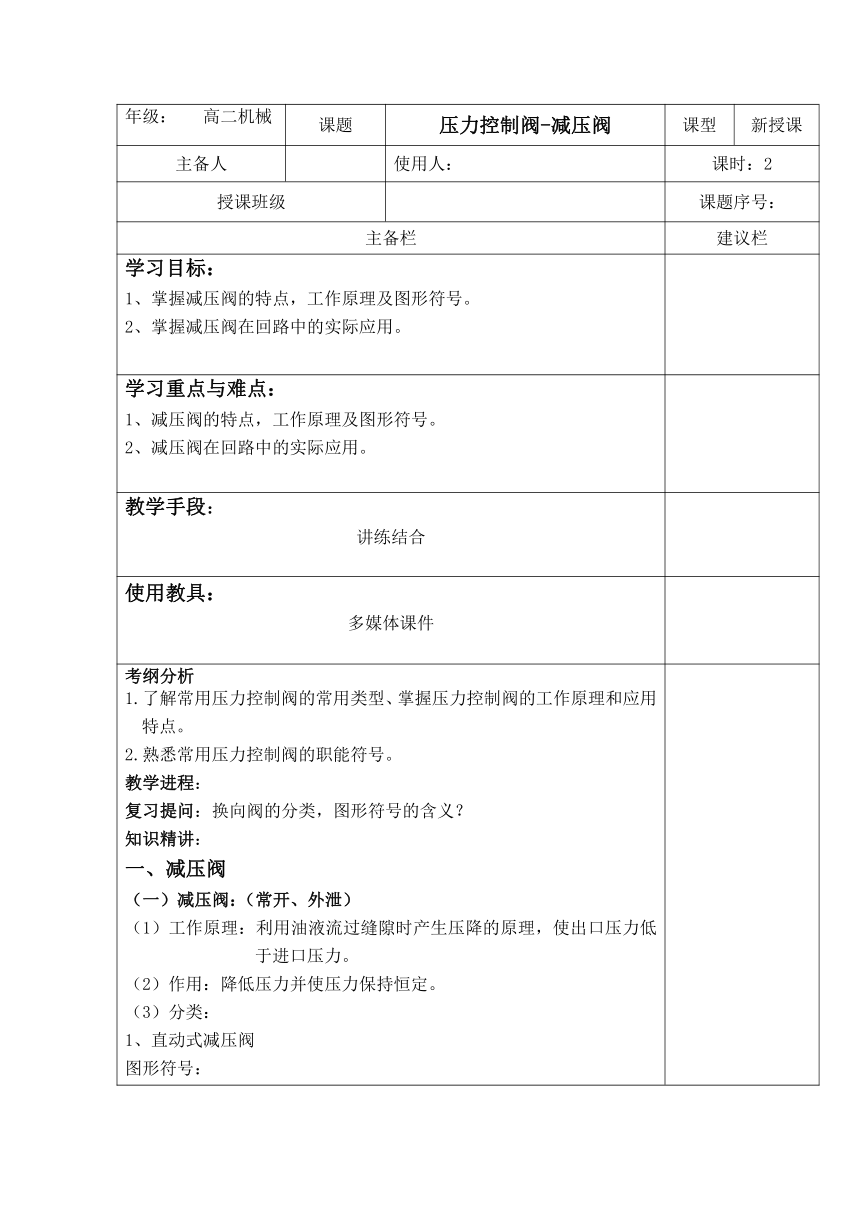

年级： 高二机械 课题 压力控制阀-减压阀 课型 新授课
主备人 使用人： 课时：2
授课班级 课题序号：
主备栏 建议栏
学习目标： 1、掌握减压阀的特点，工作原理及图形符号。 2、掌握减压阀在回路中的实际应用。
学习重点与难点： 1、减压阀的特点，工作原理及图形符号。 2、减压阀在回路中的实际应用。
教学手段： 讲练结合
使用教具： 多媒体课件
考纲分析 1.了解常用压力控制阀的常用类型、掌握压力控制阀的工作原理和应用特点。 2.熟悉常用压力控制阀的职能符号。 教学进程： 复习提问：换向阀的分类，图形符号的含义？ 知识精讲： 一、减压阀 （一）减压阀：（常开、外泄） （1）工作原理：利用油液流过缝隙时产生压降的原理，使出口压力低于进口压力。 （2）作用：降低压力并使压力保持恒定。 （3）分类： 1、直动式减压阀 图形符号： 2、先导式减压阀 （1）图形符号： （2）功用：先导阀—确定阀的出口压力 主阀--通过主阀芯上下移动，调节减压孔口节流损失，保证出口压力恒定。 （3）工作原理：通过多媒体演示动画讲解。 讨论： （1） 若p2＜pJ （减压阀调定压力），锥阀关闭，阀芯上下两端液压力相等，主阀芯在弹簧作用下处于开度最大位置，不起减压作用； （2）若p1＜pJ ，锥阀关闭，阀芯上下两端液压力相等，主阀芯在弹簧作用下处于开度最大位置，不起减压作用。 二、先导式减压阀和先导式溢流阀的不同之处： 1.减压阀保持出口压力基本不变，而溢流阀保持进口处压力基本不变。 2.在不工作时，减压阀进、出油口互通，而溢流阀进出油口不通。 3.为保证减压阀出口压力调定值恒定，先导阀弹簧腔需通过泄油口单独外接油箱；而溢流阀的出油口是通油箱的，所以它的导阀弹簧腔和泄漏油可通过阀体上的通道和出油口相通，不必单独外接油箱。 三、减压阀的应用: 在使用定量泵的机床油路系统中，至主系统（即液压缸）的工作压力较高，而至润滑系统（即控制油路）的工作压力较低，可用减压阀来调节。 减压阀：减压并使压力保持恒定。 调定范围：0.5Mpa—比溢流阀调定压力小0.5Mpa内调节。 例：在减压回路中，减压阀调定压力为pj，溢流阀调定压力为py，主油路暂不工作，二次回路的负载压力为pL。若py > pj > pL，减压阀阀口状态为( )；若py > pL > pj，减压阀阀口状态为( )。 (A)阀口处于小开口的减压工作状态 (B)阀口处于完全关闭状态，不允许油流通过阀口 (c)阀口处于基本关闭状态，但仍允许少量的油流通过阀口流至先导阀 (D)阀口处于全开启状态，减压阀不起减压作用
随堂练习 一夹紧油路如图所示，若溢流阀调整压力py＝5MPa，减压阀调整压力pJ＝2.5MPa，试分析夹紧缸活塞空载运动时A、B两点的压力各为多少 减压阀的阀芯处于什么状态？夹紧时活塞停止运动后，A、B两点压力又各为多少？减压阀阀芯又处于什么状态 解： 在活塞为空载运动期间，pB=0，这时减压阀中的先导阀关闭，主阀芯处于开口最大位置，若不考虑流过减压阀的压力损失，则pA=0 。 夹紧时，活塞停止运动， pB=2.5MPa。这时减压阀中的先导阀打开，主阀芯开口很小。而液压泵输出油液中仅有极少量流过减压阀中的先导阀，绝大部分经溢流阀流回油箱。 则 pA= 5MPa。
布置作业： 课后习题及练习册上相应题
