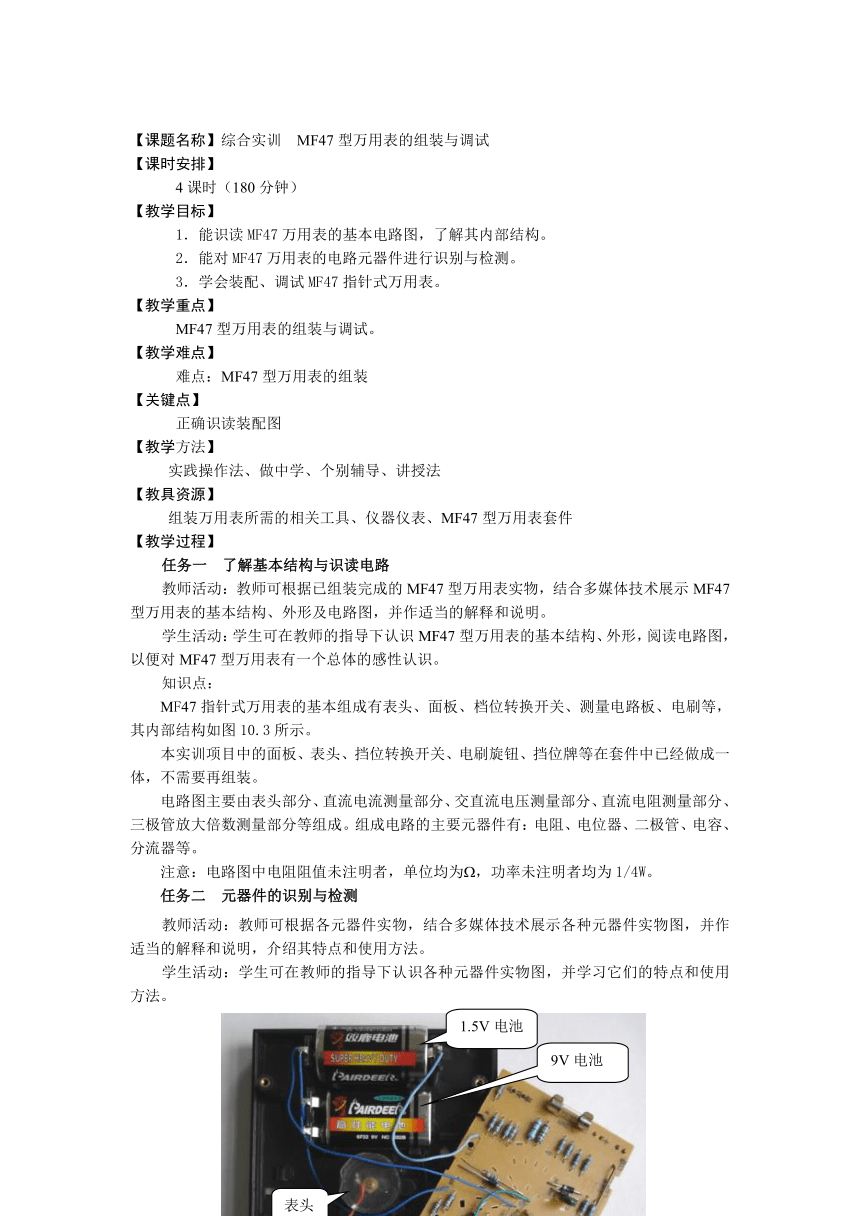

【课题名称】综合实训 MF47型万用表的组装与调试
【课时安排】
4课时（180分钟）
【教学目标】
1．能识读MF47万用表的基本电路图，了解其内部结构。
2．能对MF47万用表的电路元器件进行识别与检测。
3．学会装配、调试MF47指针式万用表。
【教学重点】
MF47型万用表的组装与调试。
【教学难点】
难点：MF47型万用表的组装
【关键点】
正确识读装配图
【教学方法】
实践操作法、做中学、个别辅导、讲授法
【教具资源】
组装万用表所需的相关工具、仪器仪表、MF47型万用表套件
【教学过程】
任务一 了解基本结构与识读电路
教师活动：教师可根据已组装完成的MF47型万用表实物，结合多媒体技术展示MF47型万用表的基本结构、外形及电路图，并作适当的解释和说明。
学生活动：学生可在教师的指导下认识MF47型万用表的基本结构、外形，阅读电路图，以便对MF47型万用表有一个总体的感性认识。
知识点：
MF47指针式万用表的基本组成有表头、面板、档位转换开关、测量电路板、电刷等，其内部结构如图10.3所示。
本实训项目中的面板、表头、挡位转换开关、电刷旋钮、挡位牌等在套件中已经做成一体，不需要再组装。
电路图主要由表头部分、直流电流测量部分、交直流电压测量部分、直流电阻测量部分、三极管放大倍数测量部分等组成。组成电路的主要元器件有：电阻、电位器、二极管、电容、分流器等。
注意：电路图中电阻阻值未注明者，单位均为，功率未注明者均为1/4W。
任务二 元器件的识别与检测
教师活动：教师可根据各元器件实物，结合多媒体技术展示各种元器件实物图，并作适当的解释和说明，介绍其特点和使用方法。
学生活动：学生可在教师的指导下认识各种元器件实物图，并学习它们的特点和使用方法。
(
图
10.3
　
M
F
47
指针式
万用表
内部结构
电刷
表头
电路板
1.5V
电池
9V
电池
转换开
关背面
)

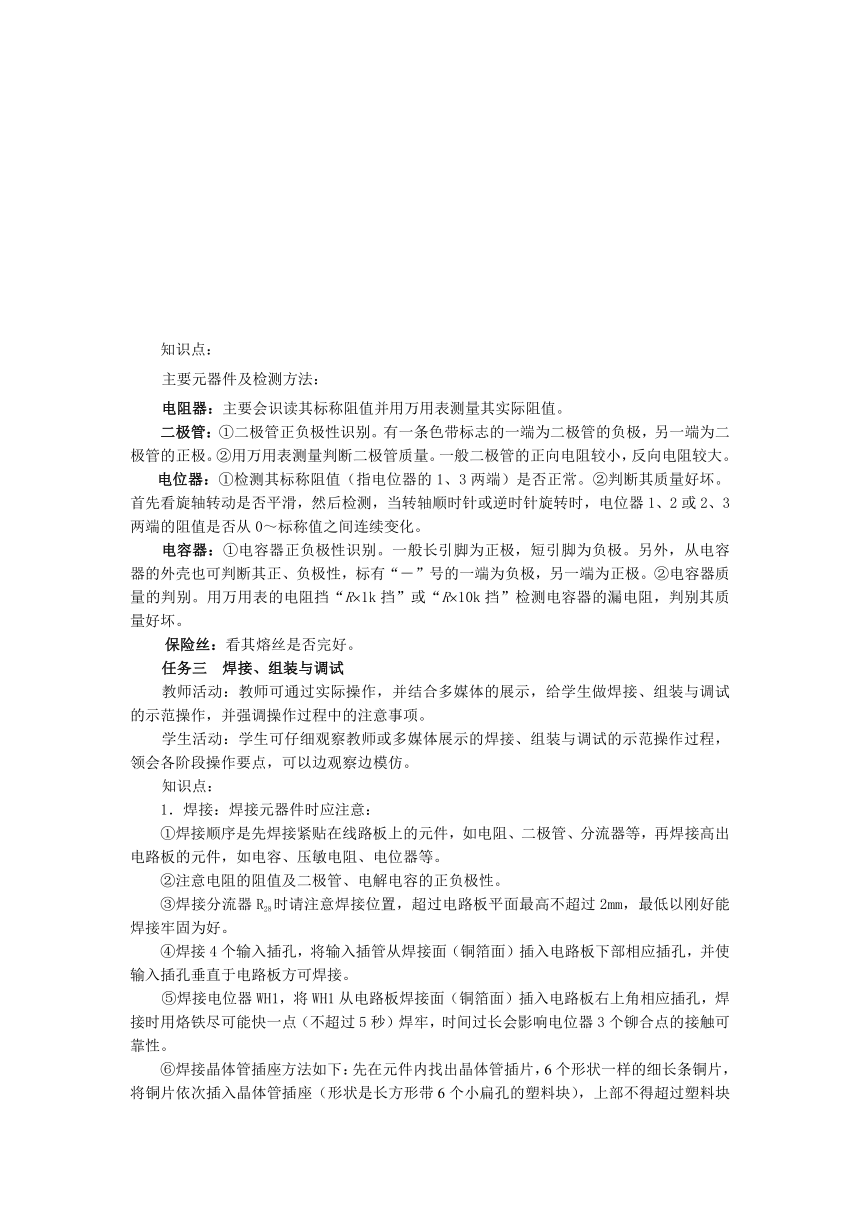

知识点：
主要元器件及检测方法：
电阻器：主要会识读其标称阻值并用万用表测量其实际阻值。
二极管：①二极管正负极性识别。有一条色带标志的一端为二极管的负极，另一端为二极管的正极。②用万用表测量判断二极管质量。一般二极管的正向电阻较小，反向电阻较大。
电位器：①检测其标称阻值（指电位器的1、3两端）是否正常。②判断其质量好坏。首先看旋轴转动是否平滑，然后检测，当转轴顺时针或逆时针旋转时，电位器1、2或2、3两端的阻值是否从0～标称值之间连续变化。
电容器：①电容器正负极性识别。一般长引脚为正极，短引脚为负极。另外，从电容器的外壳也可判断其正、负极性，标有“－”号的一端为负极，另一端为正极。②电容器质量的判别。用万用表的电阻挡“R1k挡”或“R10k挡”检测电容器的漏电阻，判别其质量好坏。
保险丝：看其熔丝是否完好。
任务三 焊接、组装与调试
教师活动：教师可通过实际操作，并结合多媒体的展示，给学生做焊接、组装与调试的示范操作，并强调操作过程中的注意事项。
学生活动：学生可仔细观察教师或多媒体展示的焊接、组装与调试的示范操作过程，领会各阶段操作要点，可以边观察边模仿。
知识点：
1．焊接：焊接元器件时应注意：
①焊接顺序是先焊接紧贴在线路板上的元件，如电阻、二极管、分流器等，再焊接高出电路板的元件，如电容、压敏电阻、电位器等。
②注意电阻的阻值及二极管、电解电容的正负极性。
③焊接分流器R28时请注意焊接位置，超过电路板平面最高不超过2mm，最低以刚好能焊接牢固为好。
④焊接4个输入插孔，将输入插管从焊接面（铜箔面）插入电路板下部相应插孔，并使输入插孔垂直于电路板方可焊接。
⑤焊接电位器WH1，将WH1从电路板焊接面（铜箔面）插入电路板右上角相应插孔，焊接时用烙铁尽可能快一点（不超过5秒）焊牢，时间过长会影响电位器3个铆合点的接触可靠性。
⑥焊接晶体管插座方法如下：先在元件内找出晶体管插片，6个形状一样的细长条铜片，将铜片依次插入晶体管插座（形状是长方形带6个小扁孔的塑料块），上部不得超过塑料块平面，并将下部伸出部分折弯，将折弯部分紧贴在电路板左上角相应位置并焊牢。
注意：晶体管插座、电位器WH1及四个输入插孔都应焊在电路板铜箔面，如图10.4所示。
(
图
10.4
　晶体管插座、
WH1
、输入插孔焊在电路板铜箔面
晶体管插座
电位器
WH1
输入插孔
输入插孔
)
注意：①焊接时，应选用30W～50W烙铁，焊锡量60%以上焊锡丝、松香，以确保焊接质量。②表头为精密部件，严禁拆卸（I=46.2A）。
2．组装：万用表的面板、表头、挡位转换开关等已做成一体，不需要再组装。焊接好电路板后，可按以下步骤进行组装。
①将V形电刷片放入电刷旋钮的方框内，方位是正对挡位开关旋钮的白色指示箭头。如图10.5所示。
②将电池夹片插入表头背面的相应插座内，1.5V正极用小夹片，1.5V负极及9V正、负极都用大夹片，并在1.5V正极到9V负极之间用短线连接焊牢。
(
图
10.5
　电刷片的正确放置
)③将焊接好的电路板按规定卡在万用表的面板背面的三个卡钩上，焊接1.5V负极线、9V正极线，1.5V正极线即可焊在1.5V正夹上，也可焊在9V负夹上，表头正极线可焊在D3的负端，表头负极线可焊在R25接地端，也可在卡入电路板之前焊表头引线，分别焊在B+、B-位置。
3．调试
在没有校试设备的情况下，可用数字万用表校准，方法如下。
焊好表头引线正端，数字表拨至20k挡，红表笔接A点，黑表笔接表头负端，调电位器WH2，使显示值为2.5k（温度为20C），调好后焊好表头负端。
只要装配没有错误，通过上述方法，本表基本能校准，但有条件者最好用数字校验台校试。
任务四 实训小结
教师活动：教师可引导学生总结万用表的组装与调试的操作步骤、注意事项及收获与体会，并检查任务完成情况、仪器仪表的使用情况、安全文明操作以及团队协作精神。
学生活动：学生可在教师的引导下自行总结万用表的组装与调试的操作过程、注意事项及收获与体会，并根据要求进行自我评价。
