【课题名称】 1.1 认识电工实验实训室
【课时安排】
2课时（90分钟）
【教学目标】
1．认识实验实训室中的交、直流电源。
2．了解电工基本仪器仪表和常用电工工具。
3．明确电工实验实训室操作规程，树立规范操作职业意识。
【教学重点】
重点：认识交、直流电源，了解常用电工仪器仪表和常用电工工具
【教学难点】
难点：组织学生有序进入实验实训室现场
【关键点】
进实验实训室现场进行观察与讲解
【教学方法】
现场讲解法、观察法、讲授法、谈话法、多媒体演示法
【教具资源】
多媒体课件、实验实训室操作台、电工基本仪器仪表和常用电工工具
【教学过程】
一、导入新课

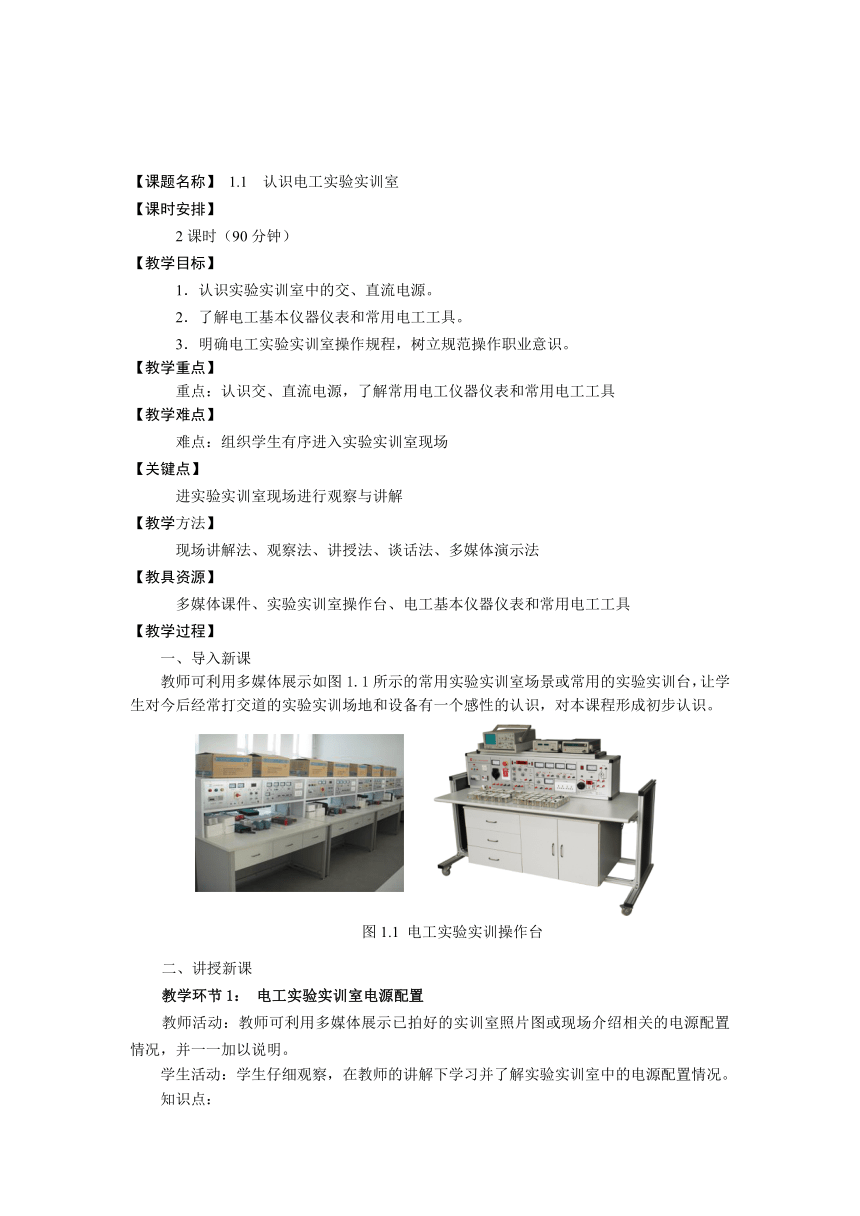

教师可利用多媒体展示如图1.1所示的常用实验实训室场景或常用的实验实训台，让学生对今后经常打交道的实验实训场地和设备有一个感性的认识，对本课程形成初步认识。
(
图
1
.1
电工实验实训操作台
)
二、讲授新课
教学环节1： 电工实验实训室电源配置
教师活动：教师可利用多媒体展示已拍好的实训室照片图或现场介绍相关的电源配置情况，并一一加以说明。
学生活动：学生仔细观察，在教师的讲解下学习并了解实验实训室中的电源配置情况。
知识点：
电源配置：①双组直流可调稳压电源。②3～24V多挡低压交流输出。③单相交流电源。④TTL电源。⑤三相交流电源输出。
教学环节2：常用电工仪器仪表和电工工具
教师活动：教师可利用多媒体展示已拍成照片的仪器仪表和常用工具或现场引导学生观察相关的仪器仪表及电工工具。
学生活动：学生仔细观察，在教师的引导下学习认识常用仪器仪表和常用电工工具。
知识点：
常用电工仪器仪表：电流表、电压表、万用表、示波器、毫伏表、频率计、兆欧表、钳形电流表、信号发生器、单相调压器等。常用电工工具：老虎钳、尖嘴钳、斜口钳、剥线钳、螺丝刀、镊子、电工刀、试电笔等。
教学环节3：电工实验实训室操作规程
教师活动：教师可通过现场，也可通过多媒体展示，讲解相关的实验实训室操作规程。
学生活动：学生认真学习相关的实验实训室操作规程，并牢记在心。
知识点：
实验实训室操作规程：①实验实训前必须做好准备工作，按规定的时间进入实验实训室，到达指定的工位，未经同意，不得私自调换。②不得穿拖鞋进入实验实训室，不得携带食物进入实验实训室，不得让无关人员进入实验实训室，不得在室内喧哗、打闹、随意走动，不得乱摸乱动有关电气设备。③任何电气设备内部未经验明无电时，一律视为有电，不准用手触及，任何接、拆线都必须切断电源后方可进行。④实训前必须检查工具、测量仪表和防护用具是否完好，如发现不安全情况，应立即报告老师，以便及时采取措施；电器设备安装检修后，须经检验后方可使用。⑤实践操作时，思想要高度集中，操作内容必须符合教学内容，不准做任何与实验实训无关的事。⑥要爱护实验实训工具、仪器仪表、电气设备和公共财物。⑦凡因违反操作规程或擅自动用其他仪器设备造成损坏者，由事故人作出书面检查，视情节轻重进行赔偿，并给予批评或处分。⑧保持实验实训室整洁，每次实验实训后要清理工作场所，做好设备清洁和日常维护工作。经老师同意后方可离开。
注意：教学时可把2课时都放在实训室中，也可第1课时在教室，第2课时在实训室现场。但一定要去实验实训室现场。
三、课堂小结
教师与学生一起回顾本节课的学习内容，引导学生总结如下：
1．电工实验实训室电源配置。
2．常用电工仪器仪表和电工工具。
3．实验实训室操作规程。
四、课堂练习
教材中思考与练习第1、2题
五、课后作业
“学习辅导与练习”同步训练中的1.1
