8 三相正弦交流电路
【课题名称】实训项目十三 三相对称负载星形联结电压、电流的测量
【课时安排】
2课时（90分钟）
【教学目标】
1．掌握三相负载星形联结方法。
2．掌握三相对称负载星形联结电压、电流的测量方法与步骤。
3．进一步了解中性线的作用。
【教学重点】
三相对称负载星形联结电压、电流的测量方法与操作步骤。
【教学难点】
难点：电流的测量
【关键点】
在于如何正确选择仪表进行测量
【教学方法】
讲授法、实践操作法、做中学、个别辅导
【教具资源】
三相四线制电源、实验用白炽灯3个、交流电流表头3个、交流电压表或万用表、连接导线若干
【教学过程】
任务一 对照原理图，识别元器件
教师活动：教师可在黑板或用多媒体展示需要搭接的电路图，然后对照原理图引导学生一一识别元器件。
学生活动：学生可在教师的指导下一一识别各种元器件。
知识点：

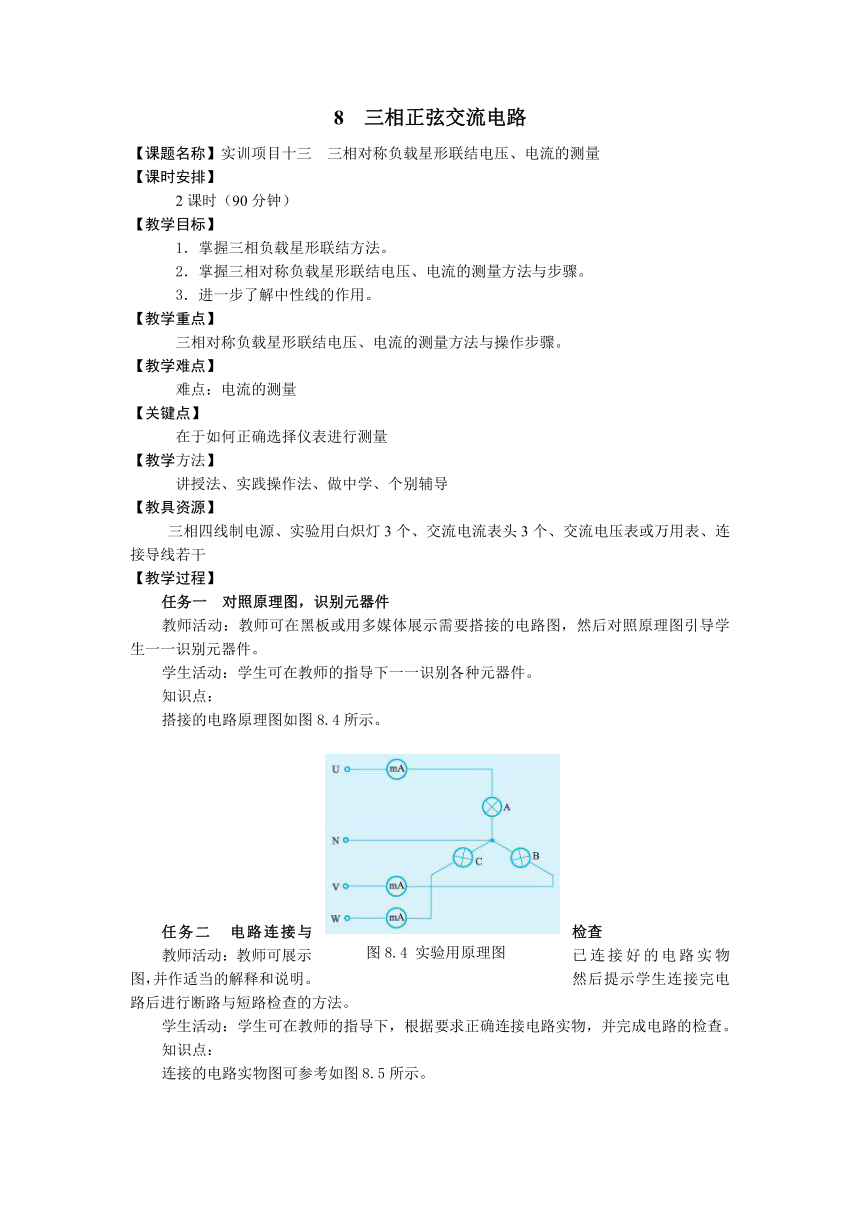

搭接的电路原理图如图8.4所示。
(
图
8.4
实验用原理图
)
任务二 电路连接与检查
教师活动：教师可展示已连接好的电路实物图，并作适当的解释和说明。然后提示学生连接完电路后进行断路与短路检查的方法。
学生活动：学生可在教师的指导下，根据要求正确连接电路实物，并完成电路的检查。
知识点：
连接的电路实物图可参考如图8.5所示。
(
零线（
N
）
图
8.5
实物连接图
)
任务二 线路中电压与电流的测量
教师活动：教师可利用黑板或多媒体展示电压、电流测试技训表，然后布置具体操作任务和要求。
学生活动：学生可在教师的引导下，仔细阅读技训表，明确具体的操作任务和要求。
知识点：
1．测量有中性线时各相负载电流与电压
操作步骤：①检查电路连接无误后，接通三相电源，此时，三个小灯泡均点亮，如果不是，再次检查电路连接的可靠性。②根据电流表指针偏转情况，正确读出各相负载中流过电流、和的大小，并填入技训表。③用电压表或万用表的交流电压挡分别测出各相负载两端的相电压、和，并填入技训表。④用电压表或万用表的交流电压挡分别测出线电压、和，并填入技训表。
2．测量无中性线时各相负载电流与电压
操作步骤：
①在切断电源的情况下，断开三相四线制中的零线。
②重复以上①②③④步骤。
任务四 实训小结
教师活动：教师可引导学生总结三相对称负载星形联结电压、电流测量操作步骤、注意事项及收获与体会，并检查任务完成情况、仪器仪表的使用情况、安全文明操作以及团队协作精神。
学生活动：学生可在教师的引导下自行总结三相对称负载星形联结电压、电流测量操作过程、注意事项及收获与体会，并根据要求进行自我评价。
