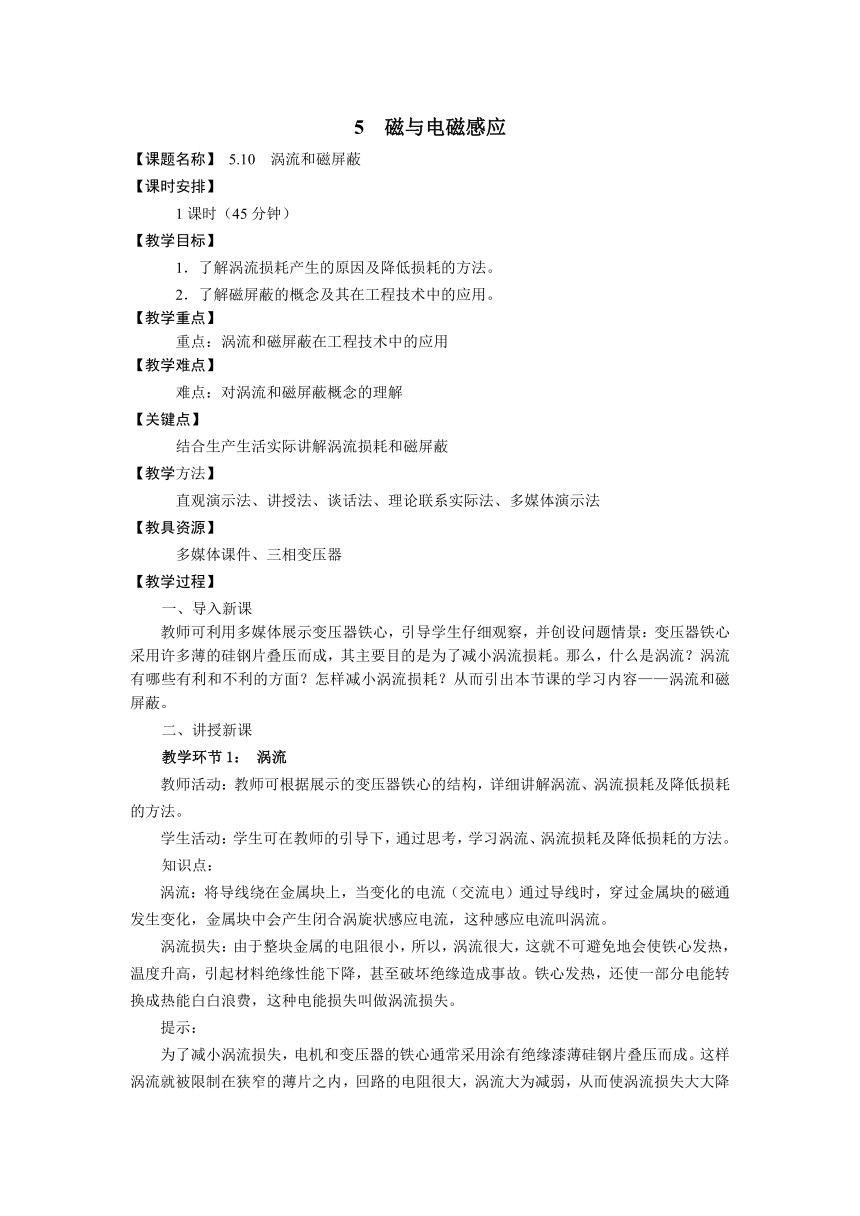

5 磁与电磁感应
【课题名称】 5.10 涡流和磁屏蔽
【课时安排】
1课时（45分钟）
【教学目标】
1．了解涡流损耗产生的原因及降低损耗的方法。
2．了解磁屏蔽的概念及其在工程技术中的应用。
【教学重点】
重点：涡流和磁屏蔽在工程技术中的应用
【教学难点】
难点：对涡流和磁屏蔽概念的理解
【关键点】
结合生产生活实际讲解涡流损耗和磁屏蔽
【教学方法】
直观演示法、讲授法、谈话法、理论联系实际法、多媒体演示法
【教具资源】
多媒体课件、三相变压器
【教学过程】
一、导入新课
教师可利用多媒体展示变压器铁心，引导学生仔细观察，并创设问题情景：变压器铁心采用许多薄的硅钢片叠压而成，其主要目的是为了减小涡流损耗。那么，什么是涡流？涡流有哪些有利和不利的方面？怎样减小涡流损耗？从而引出本节课的学习内容——涡流和磁屏蔽。
二、讲授新课
教学环节1： 涡流
教师活动：教师可根据展示的变压器铁心的结构，详细讲解涡流、涡流损耗及降低损耗的方法。
学生活动：学生可在教师的引导下，通过思考，学习涡流、涡流损耗及降低损耗的方法。
知识点：
涡流：将导线绕在金属块上，当变化的电流（交流电）通过导线时，穿过金属块的磁通发生变化，金属块中会产生闭合涡旋状感应电流，这种感应电流叫涡流。
涡流损失：由于整块金属的电阻很小，所以，涡流很大，这就不可避免地会使铁心发热，温度升高，引起材料绝缘性能下降，甚至破坏绝缘造成事故。铁心发热，还使一部分电能转换成热能白白浪费，这种电能损失叫做涡流损失。
提示：
为了减小涡流损失，电机和变压器的铁心通常采用涂有绝缘漆薄硅钢片叠压而成。这样涡流就被限制在狭窄的薄片之内，回路的电阻很大，涡流大为减弱，从而使涡流损失大大降低。
教学环节2：磁屏蔽
教师活动：教师可通过多媒体课件演示，讲解磁屏蔽的概念及其工程应用。
学生活动：学生可在教师的引导下，学习磁屏蔽的概念及其在工程技术中的应用。
三、课堂小结
教师与学生一起回顾本节课的学习内容，引导学生总结如下：
1．涡流、涡流损耗及降低损耗的方法。
2．磁屏蔽的概念及其在工程技术中的应用。
四、课后作业
“学习辅导与练习”同步训练中的5.10
