项目5 认识变压器与电动机
任务2 认识常用电感器
【教学目标】
●熟悉电磁感应现象、自感现象及应用。
●知道常用电感器的类型，熟悉常用电感器的功能和典型应用。
●熟悉电感器的符号、型号和主要参数。
●会检测电感器。
【教学重点】
电感器主要参数的识读、电感器的检测
【教学难点】
电感器主要参数的识读
【参考学时】
6学时
【教学过程】
一、任务导入
实物（如常用电器电路板）演示及列举实例，让学生认识电感器，激发学生学习兴趣。
二、任务准备
1.电磁感应现象
如图所示，闭合回路中的一部分导体相对于磁场做切割磁力线感运动时，回路中有电流流过。
导体相对于磁场做切割磁感线运动

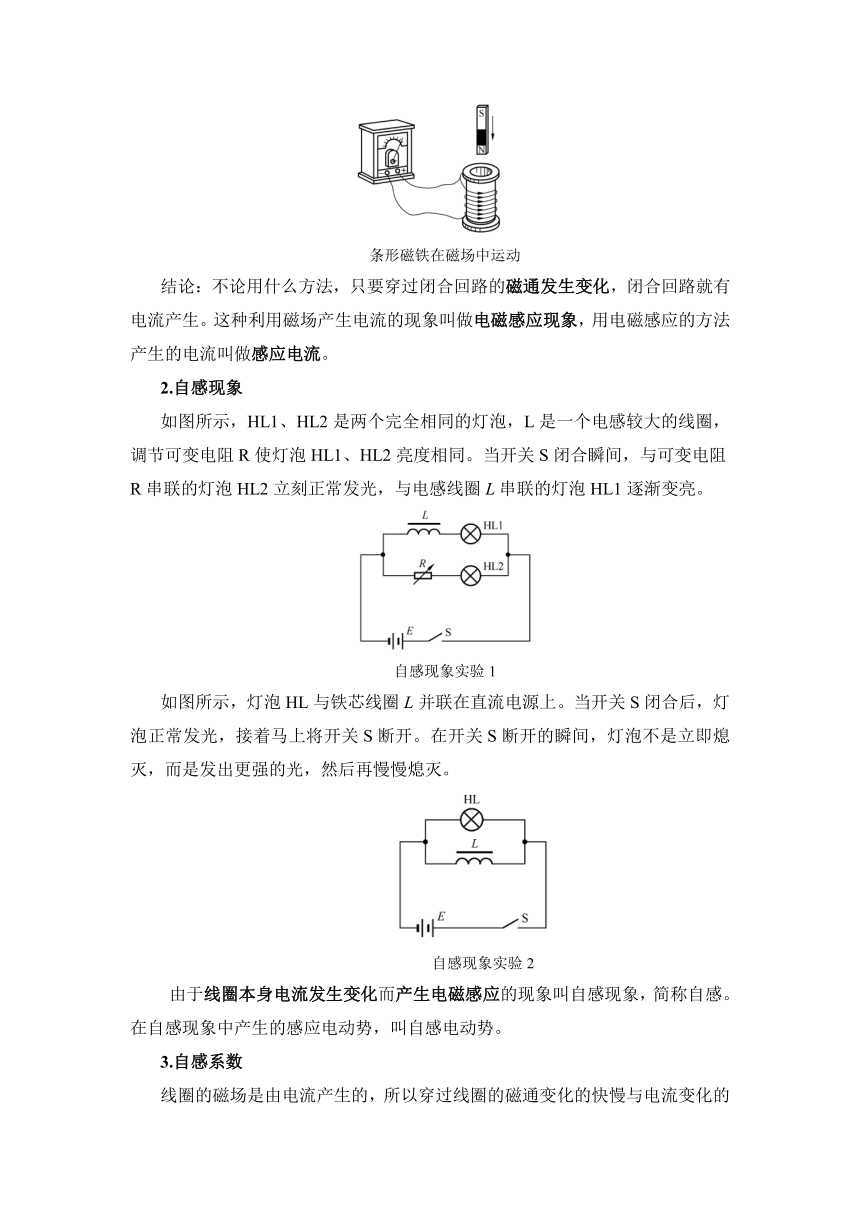

如图所示，闭合回路中的磁通发生变化时，回路中有电流流过。
条形磁铁在磁场中运动
结论：不论用什么方法，只要穿过闭合回路的磁通发生变化，闭合回路就有电流产生。这种利用磁场产生电流的现象叫做电磁感应现象，用电磁感应的方法产生的电流叫做感应电流。
2.自感现象
如图所示，HL1、HL2是两个完全相同的灯泡，L是一个电感较大的线圈，调节可变电阻R使灯泡HL1、HL2亮度相同。当开关S闭合瞬间，与可变电阻R串联的灯泡HL2立刻正常发光，与电感线圈L串联的灯泡HL1逐渐变亮。
自感现象实验1
如图所示，灯泡HL与铁芯线圈L并联在直流电源上。当开关S闭合后，灯泡正常发光，接着马上将开关S断开。在开关S断开的瞬间，灯泡不是立即熄灭，而是发出更强的光，然后再慢慢熄灭。
　　　　　
自感现象实验2
由于线圈本身电流发生变化而产生电磁感应的现象叫自感现象，简称自感。在自感现象中产生的感应电动势，叫自感电动势。
3.自感系数
线圈的磁场是由电流产生的，所以穿过线圈的磁通变化的快慢与电流变化的快慢有关。用自感系数来表示线圈的这种特性。自感系数，简称电感，用字母L表示。电感的单位是亨利，用符号H表示。常用单位有毫亨（mH）、微亨（H）。
1H=103mH=106H
线圈的电感是由线圈本身的特性所决定的，它与线圈的尺寸、匝数和媒介质的磁导率有关，而与线圈中有无电流及电流的大小无关。
4.电感器基本知识
电感器用绝缘导线绕成一匝或多匝以产生一定自感量的电子元件，常称电感线圈，简称线圈。电感器在电子线路中应用广泛，主要作用是对交流信号进行隔离、滤波或与电容器、电阻器等组成谐振电路，实现振荡、调谐、耦合、滤波、延迟、偏转等。
5.电感器分类
将导线在绝缘支架上绕制一定的匝数便构成了电感器。电感器种类较多，电感器的分类如下。
按结构形式分：固定电感器、可变电感器
按导磁体性质分：空心电感器、铁心电感器、磁心电感器、铜心电感器
按绕线结构分：单层线圈、多层线圈、蜂房式线圈
按用途分：天线线圈、振荡线圈、扼流线圈、陷波线圈、偏转线圈
三、任务实施
1.认识常见电感器的图形符号和外形
电感器是用绝缘导线绕制而成的电磁感应元件。它是用漆包线、纱包线或塑皮线等在绝缘骨架或磁心、铁心上绕制成的一组串联的同轴线圈，它在电路中用字母“L”表示。
（1）空心电感器

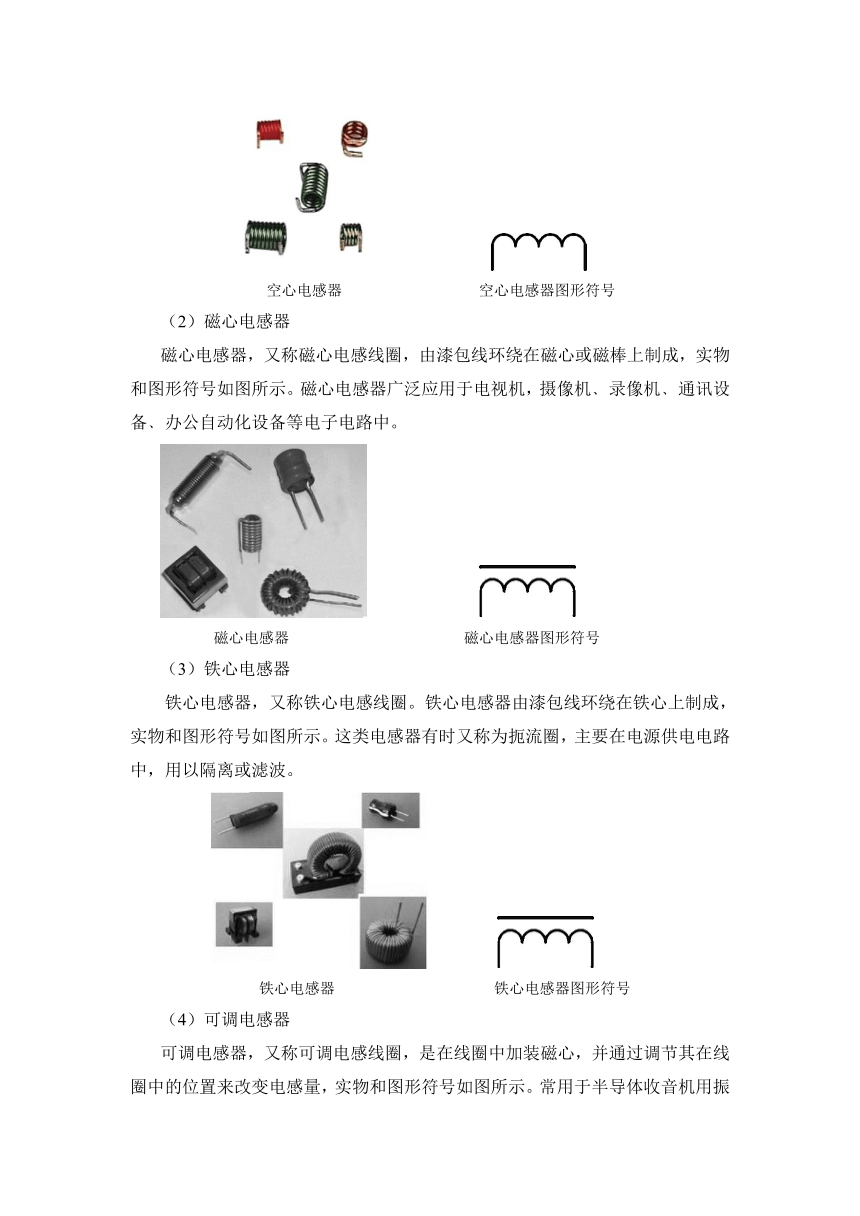

空心电感器，又称空心电感线圈，由导线一圈靠一圈地绕在绝缘管上，导线彼此互相绝缘，绝缘管是空心的，其实物和图形符号如图所示。常用于高频电路。
空心电感器 空心电感器图形符号
（2）磁心电感器
磁心电感器，又称磁心电感线圈，由漆包线环绕在磁心或磁棒上制成，实物和图形符号如图所示。磁心电感器广泛应用于电视机，摄像机﹑录像机﹑通讯设备﹑办公自动化设备等电子电路中。
磁心电感器 磁心电感器图形符号
（3）铁心电感器
铁心电感器，又称铁心电感线圈。铁心电感器由漆包线环绕在铁心上制成，实物和图形符号如图所示。这类电感器有时又称为扼流圈，主要在电源供电电路中，用以隔离或滤波。
铁心电感器 铁心电感器图形符号
（4）可调电感器
可调电感器，又称可调电感线圈，是在线圈中加装磁心，并通过调节其在线圈中的位置来改变电感量，实物和图形符号如图所示。常用于半导体收音机用振荡线圈、电视机用行振荡线圈、行线性线圈、中频陷波线圈、音响用频率补偿线圈、阻波线圈等。
可调式电感器又分为磁心可调电感器、铜心可调电感器、滑动接点可调电感器、串联互感可调电感器和多抽头可调电感器。
可调电感器 可调电感器图形符号
2.识读电感器的主要参数
（1）识读电感器的型号
电感器的型号一般由4部分组成，各部分的含义如图所示。
电感器的型号命名
（2）识读电感器的主要参数
①标称电感量
标称电感量是指电感器表面所标的电感量。
②允许误差
标称电感量与实际电感量的差值与标称电感量之比的百分数称允许误差，它表示电感器的精度。电感器的误差等级有Ⅰ（±5%）、Ⅱ（±10%）、Ⅲ（±20%）。
（3）额定电流
额定电流是指电感器正常工作时，允许通过的最大电流。
电感器主要参数的标注方法有直标法、数码法和色标法。
（1）直标法
直标法是指在小型固定电感器的外壳上直接用文字标注出电感器的主要参数，如电感量、误差值、最大直流工作电流等。电感器直标法的识读如图5.47所示。其中，最大工作电流常用字母A、B、C、D、E等标注。
（a） （b） （c）
电感器直标法
如图（a）所示的电感器，外壳上标有“12μH、Ⅰ、A”等字样，则表示其电感量为12μH，误差为Ⅰ级（±5%），最大工作电流为A挡（50mA）。如图（b）所示的电感器，外壳上标有“9μH、6A”等字样，则表示其电感量为9μH，最大工作电流为6A。如图（c）所示的电感器，只标注了电感量，其值为68μH。
（2）数码法
数码法是在电感器上采用三位数码表示标称电感值的方法。数码从左到右，第一、二位表示电感量的有效值，第三位表示指数，即零的个数，小数点用R表示，单位为微亨（H）。如图所示，电感器外壳上标有“472、D”等字样，则表示其电感量为4700μH（4.7mH），最大工作电流为D挡（700mA）。
电感器数码法
（3）色标法
色标法是指在电感器的外壳涂上各种不同颜色的环，用来标注其主要参数。电感器色标法的数字与颜色的对应关系和色环电阻色标法相同。如图所示的电感器，色环按顺序排列依次为黄、紫、黑、银，则表示其电感量为47×100H，允许误差为±10%。
电感器色标法 色码电感器
3.检测电感器
检测电感器之前，可先对电感器的外观、结构进行仔细的检查。
用万用表的适当电阻挡来检测线圈的直流电阻，如图所示。一般电感器的直流电阻值较小，低频扼流圈的直流电阻值相对较大。若测量阻值为无穷大，表明电感器断路；若测量阻值为零，则表明电感器线圈完全短路。
用万用表测量电感器直流电阻
对低频扼流圈，应检查线圈和铁心之间的绝缘电阻，即测量线圈引线与铁心或金属屏蔽罩之间的电阻，阻值应为无穷大，否则说明该电感器绝缘不良。
四、任务评价
请将“认识常用电感器”的操作过程、收获体会及实训评价填入“任务评价表”。
实训评价表
课题 项目5 任务2 认识常用电感器
班级 姓名 学号 日期
实训过程记录 任务实施
仪器仪表使用
安全文明生产
团队协作
实训 收获
实训 体会
实训评价 评定人 评　　　　　　语 等级 签名
自己评
同学评
老师评
综合评 定等级
开始时间 结束时间 实际时间
五、任务拓展
1.用万用表检测电感器电感量
有些万用表的刻度盘上不仅有电容量刻度线，而且还有如图所示的电感量刻度线。测量时，将万用表的量程选择开关旋至说明书所规定的某个交流电压挡（交流5V），将5V交流辅助电源和被测电感器串联后，接入万用表“交流5V”挡上，如图所示，在表的刻度盘上便可直接读出电感量的数值，并将此值与电感器的标称值作比较，判断电感器是否正常。
交流5V挡电感量刻度线 电感器电感量的测量方法
2.法拉第电磁感应定律
在电磁感应现象中产生的电动势叫做感应电动势。感应电流就可以根据闭合电路的欧姆定律计算。
实验证明：感应电动势的大小与磁通变化的快慢有关。磁通变化的快慢叫做磁通的变化率，即单位时间内磁通的变化量。法拉第电磁感应定律内容是：
电路中感应电动势的大小，跟穿过这一电路的磁通的变化率成正比。用公式表示为
e=
如果线圈的匝数有N匝，那么，线圈的感应电动势为
e=N
