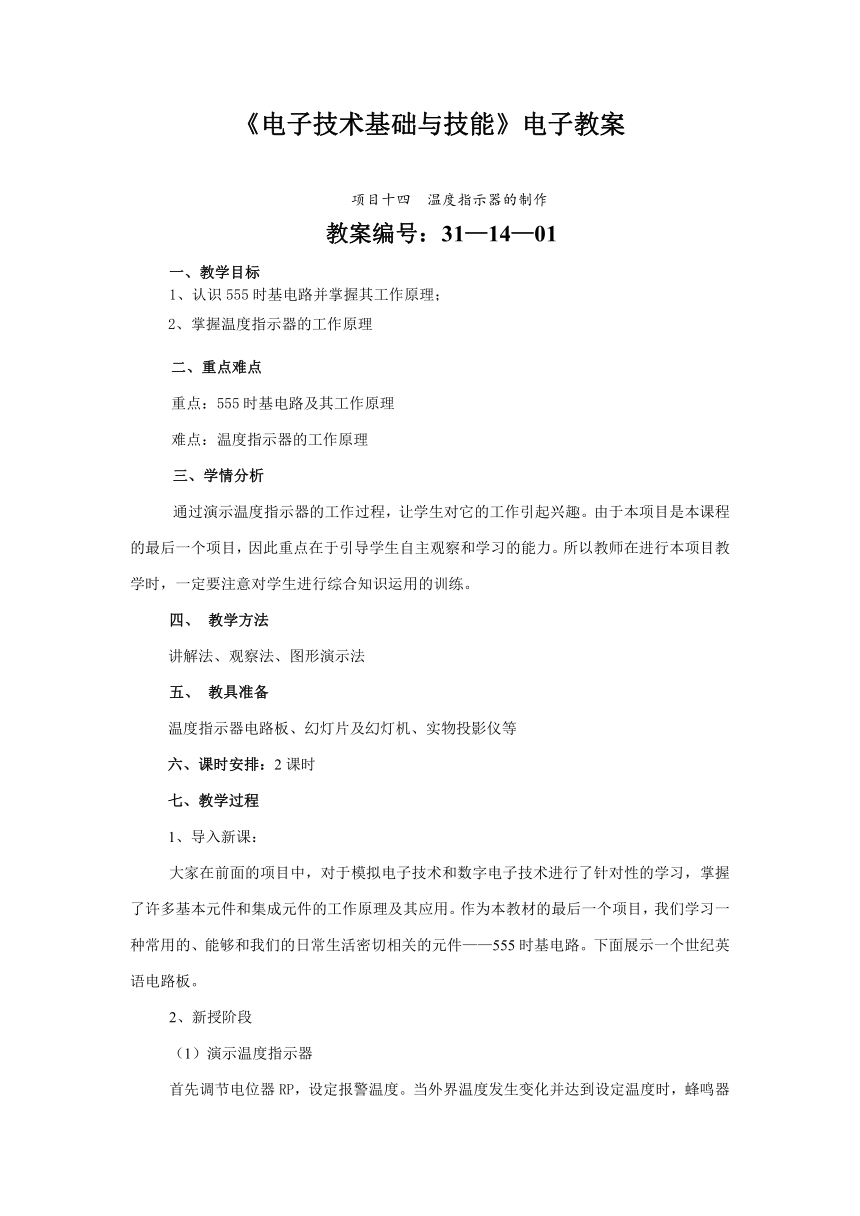

《电子技术基础与技能》电子教案
项目十四 温度指示器的制作
教案编号：31—14—01
一、教学目标
1、认识555时基电路并掌握其工作原理；
2、掌握温度指示器的工作原理
二、重点难点
重点：555时基电路及其工作原理
难点：温度指示器的工作原理
三、学情分析
通过演示温度指示器的工作过程，让学生对它的工作引起兴趣。由于本项目是本课程的最后一个项目，因此重点在于引导学生自主观察和学习的能力。所以教师在进行本项目教学时，一定要注意对学生进行综合知识运用的训练。
教学方法
讲解法、观察法、图形演示法
教具准备
温度指示器电路板、幻灯片及幻灯机、实物投影仪等
六、课时安排：2课时
七、教学过程
1、导入新课：
大家在前面的项目中，对于模拟电子技术和数字电子技术进行了针对性的学习，掌握了许多基本元件和集成元件的工作原理及其应用。作为本教材的最后一个项目，我们学习一种常用的、能够和我们的日常生活密切相关的元件——555时基电路。下面展示一个世纪英语电路板。
2、新授阶段
（1）演示温度指示器
首先调节电位器RP，设定报警温度。当外界温度发生变化并达到设定温度时，蜂鸣器鸣叫，达到报警指示的目的。
（2）出示投影（课本图14-1 温度指示器电路原理及焊接电路图），让学生自己发现其中的关键元件——555时基电路。
（3）出示投影（课本图14-3 555时基电路方框图），利用前面学习的知识，在教师的指导下，让学生分析其工作原理，总结并得出555时基电路的名称由来。
1）认识555时基电路的外形
2）掌握555时基电路功能表
（4）出示投影（课本图14-1 温度指示器电路原理及焊接电路图），让学生根据555时基电路的工作原理分析温度指示器的工作原理。
3、课堂小结：（略）
4、课堂练习：可用课后习题或自备随堂练习题
5、布置作业：课后习题
6、板书设计：（略）
7、教学反思
