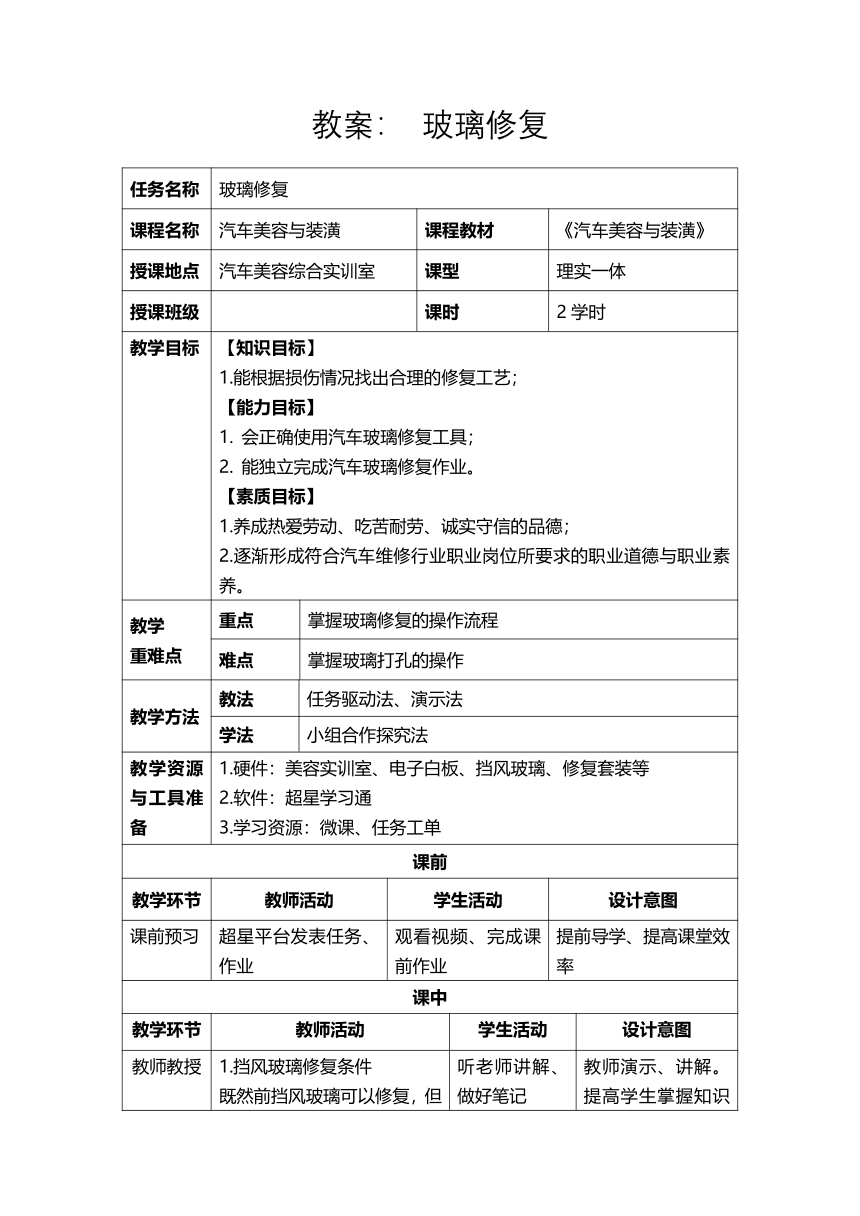

教案： 玻璃修复
任务名称 玻璃修复
课程名称 汽车美容与装潢 课程教材 《汽车美容与装潢》
授课地点 汽车美容综合实训室 课型 理实一体
授课班级 课时 2学时
教学目标 【知识目标】 1.能根据损伤情况找出合理的修复工艺； 【能力目标】 会正确使用汽车玻璃修复工具； 能独立完成汽车玻璃修复作业。 【素质目标】 1.养成热爱劳动、吃苦耐劳、诚实守信的品德； 2.逐渐形成符合汽车维修行业职业岗位所要求的职业道德与职业素养。
教学 重难点 重点 掌握玻璃修复的操作流程
难点 掌握玻璃打孔的操作
教学方法 教法 任务驱动法、演示法
学法 小组合作探究法
教学资源与工具准备 1.硬件：美容实训室、电子白板、挡风玻璃、修复套装等 2.软件：超星学习通 3.学习资源：微课、任务工单
课前
教学环节 教师活动 学生活动 设计意图
课前预习 超星平台发表任务、作业 观看视频、完成课前作业 提前导学、提高课堂效率
课中
教学环节 教师活动 学生活动 设计意图

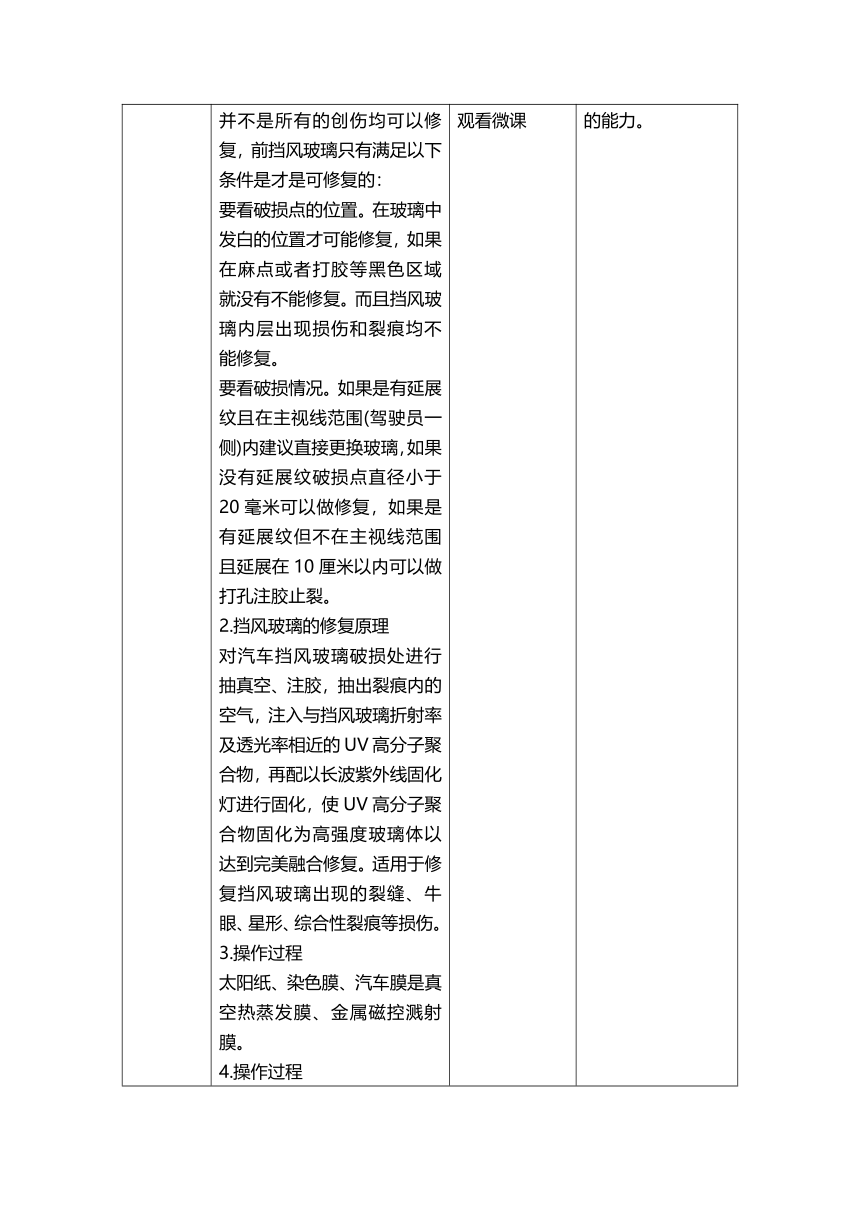

教师教授 1.挡风玻璃修复条件 既然前挡风玻璃可以修复，但并不是所有的创伤均可以修复，前挡风玻璃只有满足以下条件是才是可修复的： 要看破损点的位置。在玻璃中发白的位置才可能修复，如果在麻点或者打胶等黑色区域就没有不能修复。而且挡风玻璃内层出现损伤和裂痕均不能修复。 要看破损情况。如果是有延展纹且在主视线范围(驾驶员一侧)内建议直接更换玻璃，如果没有延展纹破损点直径小于20毫米可以做修复，如果是有延展纹但不在主视线范围且延展在10厘米以内可以做打孔注胶止裂。 2.挡风玻璃的修复原理 对汽车挡风玻璃破损处进行抽真空、注胶，抽出裂痕内的空气，注入与挡风玻璃折射率及透光率相近的UV高分子聚合物，再配以长波紫外线固化灯进行固化，使UV高分子聚合物固化为高强度玻璃体以达到完美融合修复。适用于修复挡风玻璃出现的裂缝、牛眼、星形、综合性裂痕等损伤。3.操作过程 太阳纸、染色膜、汽车膜是真空热蒸发膜、金属磁控溅射膜。 4.操作过程 1）判断裂痕类型 汽车玻璃裂痕通常有裂缝、牛眼、星形、月牙形和综合性裂痕几种，不同的裂痕类型有不同的修复方式。现以牛眼型裂痕为例进行讲解。 2）清洁玻璃创口 先用探针和棉签将破损点的污染物清除，注意力度，不要将破损点的面积继续扩大。对于细小的或没有明显的破损点的星型或牛眼型裂痕，我们应在裂痕的中心或裂痕相对明显、严重的部位进行打孔，制造注胶点。注意钻头要与玻璃垂直，钻透第一层玻璃即可。 3)安放三角架 将三脚架的吸盘上面喷上适量的清水，注意不要太多，尽量控制在流下来之前。然后将三脚架的中心对准玻璃裂纹的中心点，将吸盘压牢，用以固定注胶器。 4)准备注胶器 （1）将注胶器打开，清洁干净。在中间的胶圈的部分涂上凡士林，在注胶器的顶端的小白色胶圈的部分，滴上一滴玻璃划痕修复树脂，以起到润滑作用。方便后面操作。 （2）将注胶器推到底，旋紧注胶器上盖。用左手食指堵住注胶器注胶口、右手用力拉出注胶器活塞拉柄，在拉到三分之二的时候突然松手，这时由于注胶器内负压力的作用，活塞会被反弹回到初始状态，并会发出清脆的金属的撞击的声音。这样反复3次到5次，确定注胶器内已经将多余空气排净。 （3）将注胶器拉柄拉出10毫米左右（根据实际情况而定，如果牛眼较大，则再多拉出一些），锁紧，注入胶水，在注胶器顶端放置密封胶圈，放松顶丝，轻轻顺着注胶器的吸力放松注胶器拉杆，将胶水顶至密封胶圈相平的位置，锁紧顶丝，这样，加注胶水工序完成。 5）安装注胶器。 把注胶器固定在三角架上，将注胶器中心孔对准撞击点，确认对准后，将注胶器旋紧，力度掌握到能将白色密封圈压到轻微变形即可。不能压力过大，过大会使玻璃原有的牛眼或星型裂纹加大；力度过小会造成玻璃修复树脂外溢，而且无法抽真空。确定旋紧后，用注胶器上的固定锁紧螺母将注胶器锁紧。 6）抽真空 一只手把持住注胶器，另一只手将注胶器拉杆全部拉出，并旋转90度，将拉杆卡住。然后在风挡玻璃的背面观察抽真空状态，如果有气泡产生，则视为此步骤正确，否则要重复前面的步骤，直到有气泡产生才为正确。抽真空步骤一般进行5至10分钟。 7）注胶。 （1）在5到10分钟后或看到气泡停止产生后，开始注胶。将注胶器拉杆回旋90度，此时一定注意把持住注胶器拉杆，防止由于注胶器里面的巨大吸力而将注胶器拉杆回弹，这样非常危险。第一，回弹会将注胶器里面的胶水喷出，如果喷溅到眼睛里面，会造成危险。第二，会打坏玻璃，使原有的裂痕突然加大，造成二次破损。把持住拉杆，缓慢放松，同时观察注胶器顶端密封圈，由于受到胶水的压力后，密封圈会稍微膨胀，在看到膨胀的同时，可以证明已经开始注胶了。 （2）确定注胶后，锁紧顶丝，用小手电观察进胶情况，尤其观察胶水是否到达所有破损部位，在确认胶水全部到达破损部位后，停止注胶，取下注胶器。如果3至5分钟后没有发现胶水在破损部位移动（胶水填充停止），则需要继续给胶水压力，就是放松顶丝，压注胶器拉杆，注意密封胶圈不要过于膨胀。反复进行，直至胶水全部填充到破损部位，视为注胶结束。 8）贴固化片 注胶结束后，取下注胶器和三脚架，用1至2滴胶水滴在注胶部位，然后马上用固化片贴片。 9）固化 打开紫外线灯，放到注胶点上方一公分左右的位置上，进行固化。7至10分钟后，移开紫外线灯，撕开贴片。 10）整理表面 用刀片与玻璃表面成90度角轻轻刮除固化后的树脂，角度一致，用力均匀。刮除多余树脂后，破损点的部分会留下一块小的白色的痕迹，如果用玻璃划痕抛光膏进行抛光后，会达到更加完美的效果。 听老师讲解、做好笔记 观看微课 教师演示、讲解。提高学生掌握知识的能力。
学生练习 维持学生实训秩序、保障学生实训安全、指导学生实训过程中遇到的困难 1.学生分组 2.准备工具 3.按照任务工单完成实训任务 4.小组自评 5.小组互评 学生通过练习掌握任务的要点，通过小组合作，提高学生团队协作能力。
点评总结 1.对各小组完成情况进行点评，提出改进意见。 2.布置课后任务。 反思总结 点评学生实训，及时反馈，提高实训效果。布置课后任务，强化任务的完成情况。
课后
教学环节 教师活动 学生活动 设计意图
课后巩固 检查学生作业完成情况。 完成教师布置的作业。 任务的强化。
