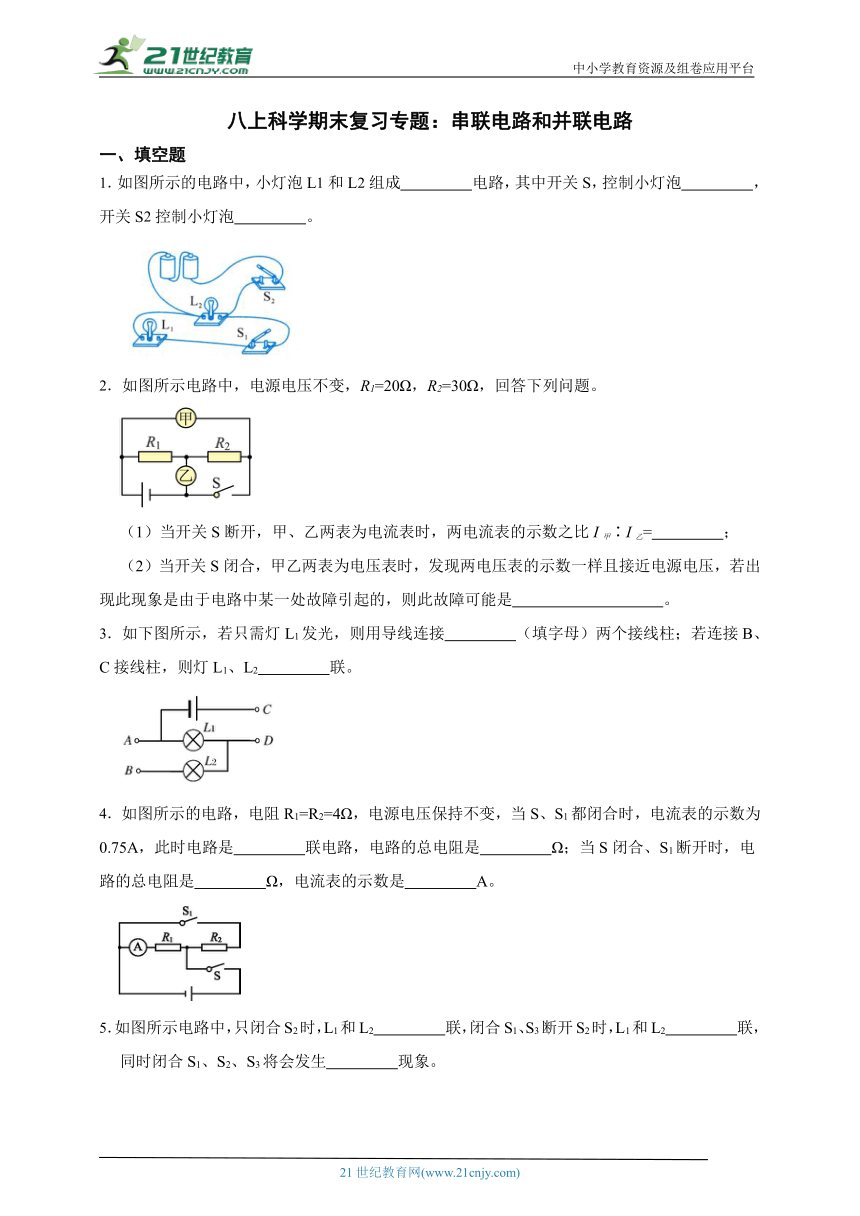

八上科学期末复习专题：串联电路和并联电路
一、填空题
1．如图所示的电路中，小灯泡L1和L2组成　 　电路，其中开关S，控制小灯泡　 　，开关S2控制小灯泡　 　。
2．如图所示电路中，电源电压不变，R1=20Ω，R2=30Ω，回答下列问题。
（1）当开关S断开，甲、乙两表为电流表时，两电流表的示数之比I甲∶I乙=　 　；
（2）当开关S闭合，甲乙两表为电压表时，发现两电压表的示数一样且接近电源电压，若出现此现象是由于电路中某一处故障引起的，则此故障可能是　 　。
3．如下图所示，若只需灯L1发光，则用导线连接　 　（填字母）两个接线柱；若连接B、C接线柱，则灯L1、L2　 　联。
4．如图所示的电路，电阻R1=R2=4Ω，电源电压保持不变，当S、S1都闭合时，电流表的示数为0.75A，此时电路是　 　联电路，电路的总电阻是　 　Ω；当S闭合、S1断开时，电路的总电阻是　 　Ω，电流表的示数是　 　A。
5．如图所示电路中，只闭合S2时，L1和L2　 　联，闭合S1、S3断开S2时，L1和L2　 　联，
同时闭合S1、S2、S3将会发生　 　现象。

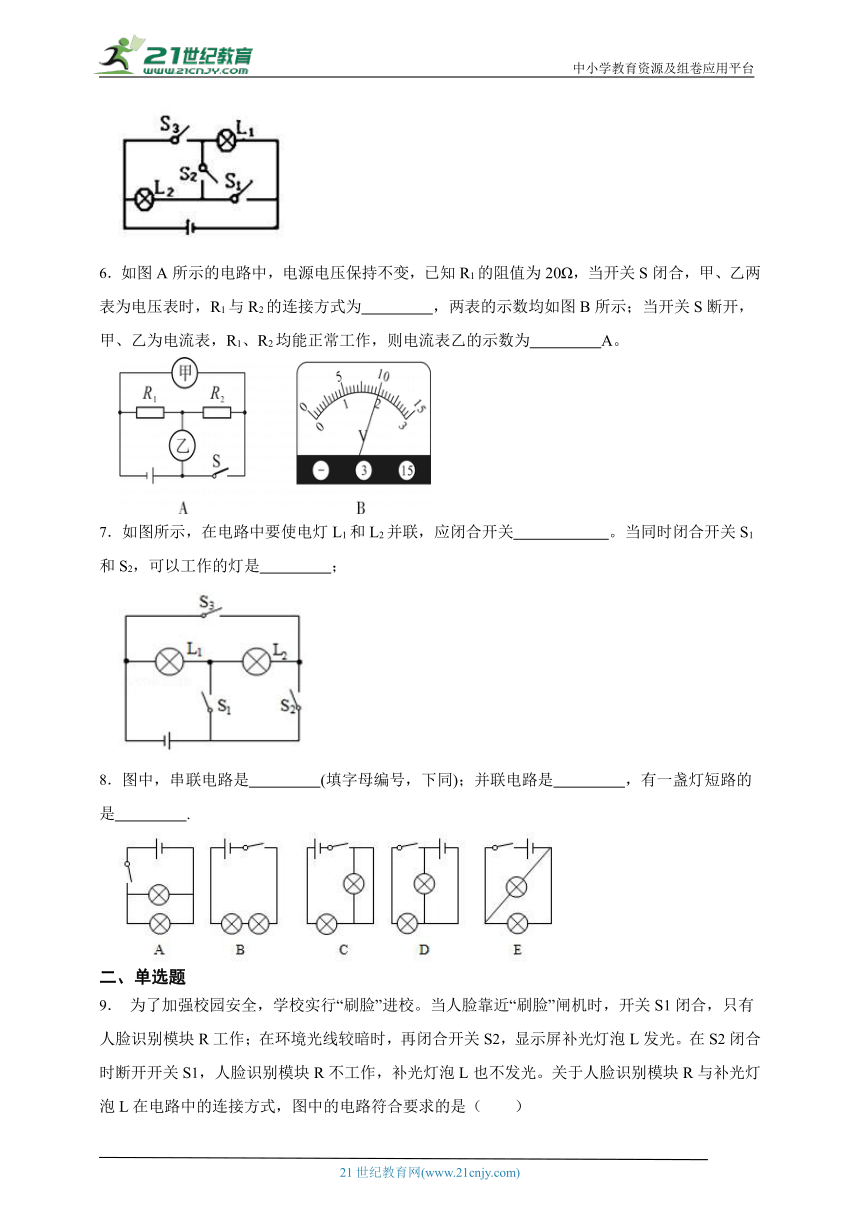

6．如图A所示的电路中，电源电压保持不变，已知R1的阻值为20Ω，当开关S闭合，甲、乙两表为电压表时，R1与R2的连接方式为　 　，两表的示数均如图B所示；当开关S断开，甲、乙为电流表，R1、R2均能正常工作，则电流表乙的示数为　 　A。
7．如图所示，在电路中要使电灯L1和L2并联，应闭合开关　 　。当同时闭合开关S1和S2，可以工作的灯是　 　；
8．图中，串联电路是　 　(填字母编号，下同)；并联电路是　 　，有一盏灯短路的是　 　.
二、单选题
9． 为了加强校园安全，学校实行“刷脸”进校。当人脸靠近“刷脸”闸机时，开关S1闭合，只有人脸识别模块R工作；在环境光线较暗时，再闭合开关S2，显示屏补光灯泡L发光。在S2闭合时断开开关S1，人脸识别模块R不工作，补光灯泡L也不发光。关于人脸识别模块R与补光灯泡L在电路中的连接方式，图中的电路符合要求的是（　　）
A． B．
C． D．

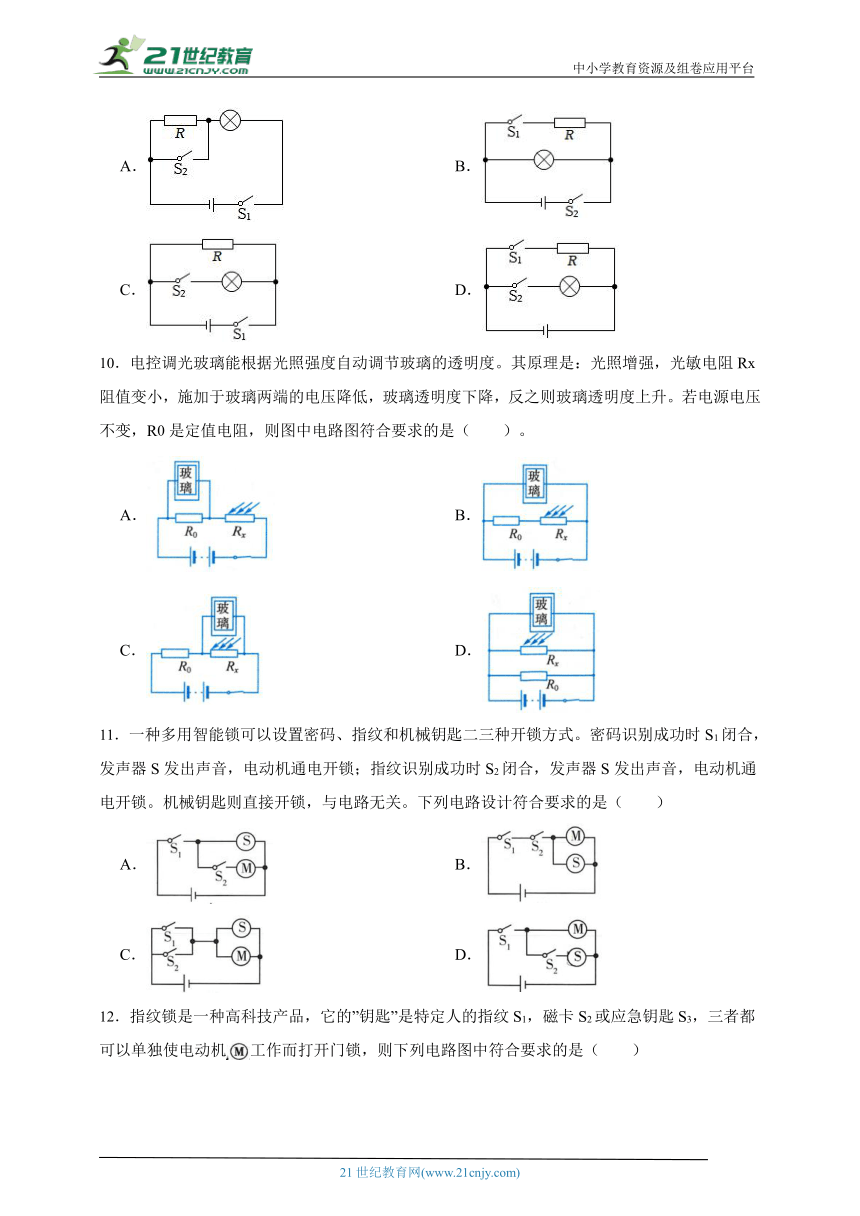

10．电控调光玻璃能根据光照强度自动调节玻璃的透明度。其原理是：光照增强，光敏电阻Rx阻值变小，施加于玻璃两端的电压降低，玻璃透明度下降，反之则玻璃透明度上升。若电源电压不变，R0是定值电阻，则图中电路图符合要求的是（　　）。
A． B．
C． D．
11．一种多用智能锁可以设置密码、指纹和机械钥匙二三种开锁方式。密码识别成功时S1闭合，发声器S发出声音，电动机通电开锁；指纹识别成功时S2闭合，发声器S发出声音，电动机通电开锁。机械钥匙则直接开锁，与电路无关。下列电路设计符合要求的是（　　）
A． B．
C． D．
12．指纹锁是一种高科技产品，它的”钥匙”是特定人的指纹S1，磁卡S2或应急钥匙S3，三者都可以单独使电动机工作而打开门锁，则下列电路图中符合要求的是（　　）
A． B．
C． D．

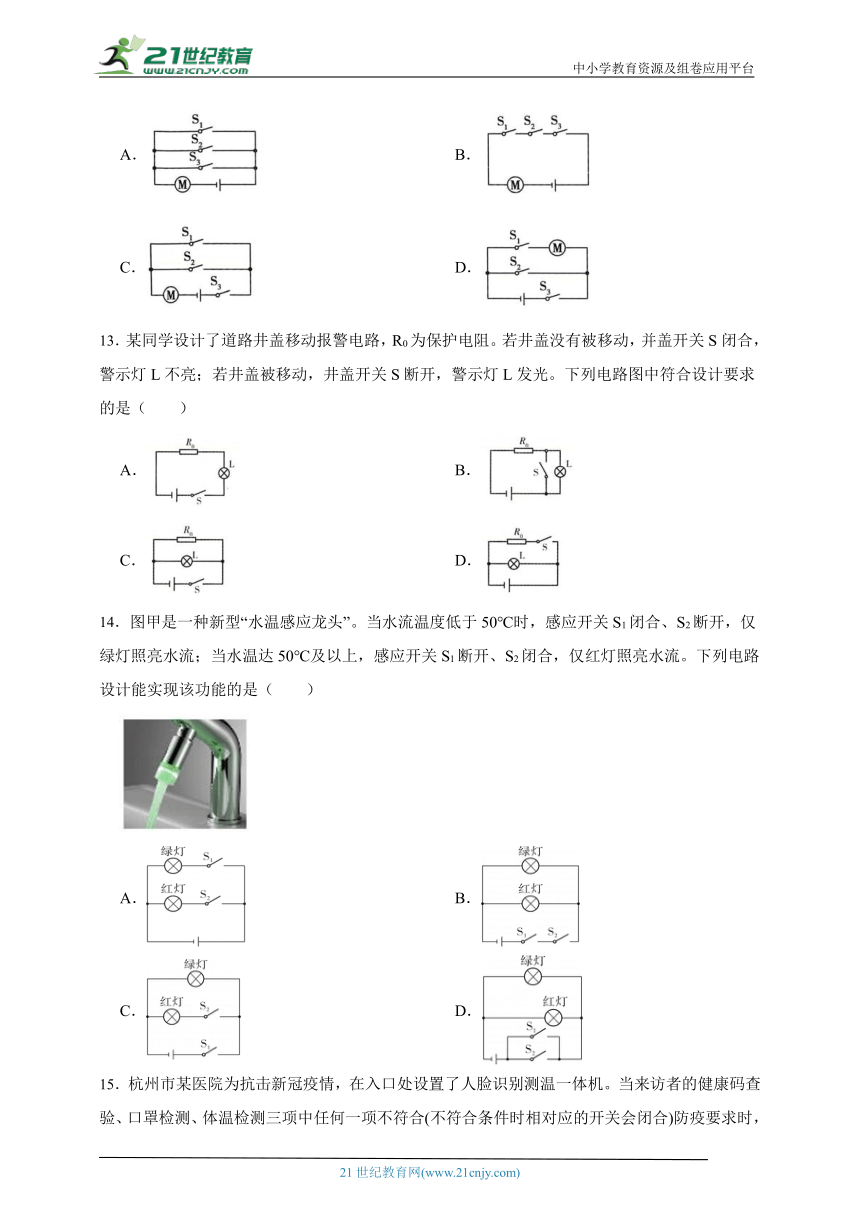

13．某同学设计了道路井盖移动报警电路，R0为保护电阻。若井盖没有被移动，并盖开关S闭合，警示灯L不亮；若井盖被移动，井盖开关S断开，警示灯L发光。下列电路图中符合设计要求的是（　　）
A． B．
C． D．
14．图甲是一种新型“水温感应龙头”。当水流温度低于50℃时，感应开关S1闭合、S2断开，仅绿灯照亮水流；当水温达50℃及以上，感应开关S1断开、S2闭合，仅红灯照亮水流。下列电路设计能实现该功能的是（　　）
A． B．
C． D．

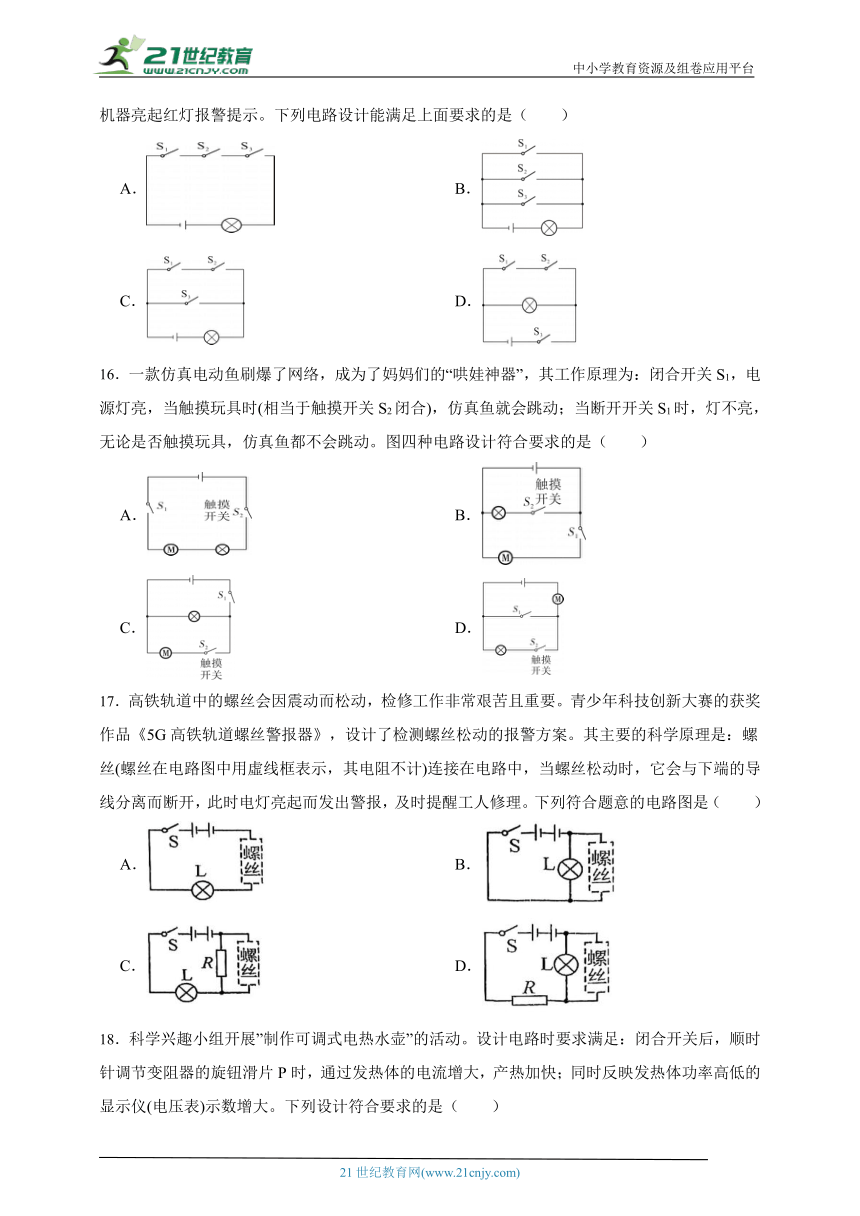

15．杭州市某医院为抗击新冠疫情，在入口处设置了人脸识别测温一体机。当来访者的健康码查验、口罩检测、体温检测三项中任何一项不符合(不符合条件时相对应的开关会闭合)防疫要求时，机器亮起红灯报警提示。下列电路设计能满足上面要求的是（　　）
A． B．
C． D．
16．一款仿真电动鱼刷爆了网络，成为了妈妈们的“哄娃神器”，其工作原理为：闭合开关S1，电源灯亮，当触摸玩具时(相当于触摸开关S2闭合)，仿真鱼就会跳动；当断开开关S1时，灯不亮，无论是否触摸玩具，仿真鱼都不会跳动。图四种电路设计符合要求的是（　　）
A． B．
C． D．
17．高铁轨道中的螺丝会因震动而松动，检修工作非常艰苦且重要。青少年科技创新大赛的获奖作品《5G高铁轨道螺丝警报器》，设计了检测螺丝松动的报警方案。其主要的科学原理是：螺丝(螺丝在电路图中用虛线框表示，其电阻不计)连接在电路中，当螺丝松动时，它会与下端的导线分离而断开，此时电灯亮起而发出警报，及时提醒工人修理。下列符合题意的电路图是（　　）
A． B．
C． D．
18．科学兴趣小组开展”制作可调式电热水壶”的活动。设计电路时要求满足：闭合开关后，顺时针调节变阻器的旋钮滑片P时，通过发热体的电流增大，产热加快；同时反映发热体功率高低的显示仪(电压表)示数增大。下列设计符合要求的是（　　）
A． B．
C． D．
19．某停车场有自动和人工两种抬杆放行方式。车辆自动识别装置识别车牌成功，S1自动闭合，付费成功S2自动闭合，电动机工作，抬杆放行；若识别车牌失败，S1无法闭合，则付费后利用人工闭合S3，电动机工作，抬杆放行。下列电路设计符合此功能的是（　　）
A． B．
C． D．
20．如图某型号足浴盆具有加热保温和按摩功能，电阻丝R用于加热保温，电动机M启动按摩，S1为总开关，S2可以控制按摩功能，下列电路模型与此吻合的是（　　）
A． B．
C． D．
21．学习了《质量测量工具的进化》的STEAM课程，小曙认识并使用了如图的台秤，发现所测物体质量越大，指针偏转角度也越大。小曙想选用电流表或电压表的示数来反映所测物体质量大小，要求所测物体质量越大，电表示数也越大。．下列设计的电路最合理的是（　　）
A． B．
C． D．
22．美团共享电单车归还时，只有将头盔按要求放入车筐，电单车上的S1才会闭合，再在手机上完成费用支付后S2会闭合，锁扣的电动机才能锁车。下列电路符合要求的是（　　）
A． B．
C． D．
23．通常智能手机是通过指纹开关S1或密码开关S2来解锁的，若其中任一方式解锁失败后，锁定开关S3则会断开而暂停手机解锁功能，S3将在一段时间后自动闭合而恢复解锁功能。若用灯泡L发光模拟手机解锁成功，则符合要求的模拟电路是（　　）
A． B．
C． D．
24．小科学习了电学知识后，发明了一款智能头盔，只有戴上头盔扣上卡扣后，头盔上的信号发射器才能发出信号，当电动车上的信号接收器(S 闭合)接收到信号，再启动电动车钥匙(S 闭合)，车才能正常启动。下列电路符合要求的是
A． B．
C． D．
25．一般家庭的卫生间都要安装照明灯和换气扇，使用时，有时需要各自独立工作，有时需要它们同时工作。在如图所示的电路中，你认为符合上述要求的是（　　）
A． B．
C． D．
26．如图是一款感应式垃圾桶。使用时，闭合开关S1，指示灯亮，动力装置不工作。扔垃圾时，手伸到感应区上方、感应开关S2自动闭合，动力装置工作，使垃圾桶盖打开。断开S1，指示灯和动力装置均不工作。下列电路设计符合要求的是（　　）
A． B．
C． D．
27．小区门禁系统能识别本小区车牌，自动闭合"智能”开关，使电动机通电抬起道闸：也可手动闭合手动”开关，使电动机通电抬起道闸。光线较暗时"光控”开关自动闭合，提供照明。以下电路符合要求的是： （　　）
A． B．
C． D．
28．在奥运会比赛中，击剑比赛极具观赏性。下图电路中，S甲、S乙分别表示甲、乙运动员的剑。当甲的剑击中乙的导电服时，电路导通，乙方指示灯亮，当乙的剑击中甲的导电服时，电路导通，甲方指示灯亮：下面能反映这种要求的电路是（　　）
A． B．
C． D．
29．如图所示的电路中，闭合开关S1、S2，电流表、灯泡L1和L2均能正常工作。下列说法正确的是（　　）
A．开关S1闭合，S2断开，电源外部电流流向为a→b→c→d
B．闭合S1、S2中任意一个开关，都会有灯泡发光
C．开关S1、S2都闭合，灯泡L1和L2并联
D．开关S1、S2都闭合，通过灯泡L1的电流一定大于通过灯泡L2的电流
30．县人民医院的停车系统能识别进出车辆的车牌，需缴费的车辆扫码付费成功后会自动闭合“智能”开关，使电动机通电抬起道闸；也能手动闭合“手动”开关，使道闸抬起。光线较暗时“光控”开关自动闭合，提供照明。以下简化电路符合要求的是（　　）
A． B．
C． D．
31．丽水市城区电动公共汽车为市民的绿色出行提供了方便。电动公共汽车的动力来源于电动机，前后两门 (电路开关) 中任意一个门没有关闭好，电动公共汽车都无法行驶。图中符合要求的电路是
A． B．
C．　 D．
三、解答题
32．小明有一发光棒， 闭合开关， 众小灯齐发光， 断开开关， 众小灯齐熄灭。小明想，这些小灯一定是串联在一起， 但小红同学不认可， 她说这些小灯也可能是并联在一起。
（1）小明和小红的观点中，哪个正确？ 请说明理由。
（2）如果该发光棒的外壳可以拆除， 露出各小灯接线脚， 如何用一根导线来判断这些灯是串联还是并联的？ （不允许损坏发光棒的电路）
答案解析部分
1．并联；L1；L1和L2
知识点：串联电路和并联电路的辨别
解析：（1）用电器首尾相连为串联，并排连接在亮点之间为并联。
（2）干路开关控制所有用电器，支路开关只能控制它所在支路上的用电器，据此
分析解答。
（1）如下图所示，灯泡L1和L2并排连接在两点之间，应该为并联；
（2）根据图片可知，开关S1串联在L1的支路上，只能控制L1。开关S2串联在干路上，同时控制L1和L2。
2．（1）2∶5
（2）R1短路或R2断路
知识点：基本电路与电路图；串联电路和并联电路的辨别；欧姆定律及其应用
解析：（1）开关S断开时，两表为电流表时，两个并联；
（2） 开关S闭合，甲乙两表为电压表时 ，两个电阻串联在一起。
（1）如图，甲测量流过R2的电流，乙测的是总电流。故电流之比为 2∶5 ；
（2）甲测的是总电流，乙表测量的是R2两端的电压，故故障可能是 R1短路或R2断路 。
3．CD；串
知识点：串联电路和并联电路的辨别
解析：（1）灯泡发光的条件：①有电源；②有通路；
（2）用电器首尾相连为串联，用电器并排连接在两点之间为并联。
（1）若只需灯L1发光，则用导线连接CD，如下图所示：
（2）若连接B、C接线柱，则两个灯泡首尾相连，应该为串联，如下图所示：
4．并；2；4；0.75
知识点：串联电路和并联电路的辨别；欧姆定律及其应用
解析：（1）用电器首尾相连为串联，并排连接在电路两点之间为并联；
（2）根据串并联电路的总电阻的计算方法解答；
（3）当S闭合、S1断开时，此时只有电阻R1，据此计算总电阻和电流表的示数。
（1）根据图片可知，电流从正极流回负极有两条通路，一条只经过R1，另一条只经过R2，因此二者为并联；
（2）此时的总电阻：；
（3）当S闭合、S1断开时，此时只有电阻R1，则总电阻为4Ω，此时电流表的示数与原来相同，还是0.75A。
5．串；并；短路
知识点：串联电路和并联电路的辨别
解析：用电器首尾相连，只有一条通路，则为串联；用电器并排连接在两点间，至少有两条通路，则为并联，据此分析解答。
（1）如下图所示，只闭合S2时，L1和L2串联；
（2）闭合S1、S3断开S2时，L1和L2 并联，如下图所示：
（3）同时闭合S1、S2、S3将会发生短路现象，如下图所示：
6．串联；2.5
知识点：串联电路和并联电路的辨别；欧姆定律及其应用
解析：（1）电压表相当于断路，电流表相当于导线，据此将电路简化，判断两个电阻的串并联关系。根据串联电路的电压规律比较两个电压表的示数大小，并与B图比较，从而确定两表示数，根据欧姆定律计算出两个电阻的阻值；
（2）根据欧姆定律分别计算出两个电阻的电流大小，最后根据并联电路的电流规律I总=I1+I2计算即可。
（1）电压表相当于断路，据此将两个电压表去掉，此时只有一条通路，且依次通过两个电阻，那么它们为串联。电压表甲测总电压，乙测R2的电压，
根据串联电路的电压规律可知，甲的示数肯定大于乙的示数。
根据B图可知，当量程为0~15V时，分度值为0.5V，此时示数为10V；
当量程为0~3V时，分度值为0.1V，示数为2V；
则U总=10V，U2=2V；
在串联电路中，电压与电阻成正比，得到：；
；
解得：R2=5Ω。
（2）当开关S断开，甲、乙为电流表，它们相当于导线，此时R1与R2并联
。电流表乙在干路上测总电流。
那么乙的示数为：。
7．S1和 S3；L1
知识点：串联电路和并联电路的辨别
解析：（1）两个用电器，如果电路中只有一条通路，那么它们为串联；如果有两条通路，那么它们为并联。
（2）哪个灯泡有电流经过，哪个灯泡就会工作发光。
（1）如下图所示，要使灯泡L1和L2并联，应该闭合开关S1和S3；
（2）当同时闭合开关S1和S2，灯泡L2被短路，则可以工作的灯是L1，如下图所示：
8．B；ADE；C
知识点：串联电路和并联电路的辨别
解析：在电路中，如果只有一条通路，那么为串联；如果有多条通路，那么为并联。电流不经过用电器，直接从正极流回负极叫短路，据此分析解答。
①如下图所示：
B中只有一条通路，为串联；而A和E中，有两条通路，则为并联。
②如下图所示：
在C和D中，电流只经过一个灯泡，另一个灯泡被短路。
9．C
知识点：串、并联电路的设计
解析：串联电路中各用电器相互影响，并联电路中各支路互不影响，据此分析判断。由题意可知，闭合开关S1，只有人脸识别模块R工作，闭合开关S2，显示屏补光灯泡L发光，说明R与L互不影响，所以两者并联；在S2闭合时断开S1，人脸识别模块R不工作，补光灯泡L也不发光，说明S1在干路上，S2在灯泡L的支路上，如下图所示：故选C。
10．C
知识点：串、并联电路的设计
解析：根据串联电路的分压规律分析判断。
在串联电路中，电压的分配与电阻成正比。将定值电阻R0与光敏电阻Rx串联，当光照增强时，Rx的阻值减小，根据串联电路的分压规律可知，此时Rx的电压减小。根据U总=U0+Ux可知，此时定值电阻两端的电压增大。根据题意可知，电压表应该与Rx并联，如下图所示：
故选C。
11．C
知识点：串、并联电路的设计
解析：用电器相互影响为串联，不相互影响为并联；在并联电路中，干路开关控制所有用电器，支路开关只能控制它所在支路上的用电器，据此分析判断。
密码识别成功时S1闭合，发声器和电动机工作；指纹识别成功时S2闭合，发声器和电动机工作，说明S1和S2都能单独控制发声器和电动机，C符合题意。
12．A
知识点：串、并联电路的设计
解析：用电器相互影响为串联，不相互影响为并联，据此确定开关的串并联关系即可。
根据题意可知，任意闭合一个开关，电动机都能启动，即三个开关不相互影响，因此它们为并联，然后再与电动机串联，如下图所示：
故选A。
13．B
知识点：串、并联电路的设计
解析：根据描述和开关的控制作用，确定灯泡和开关的串并联关系即可。
当井盖没有被移动，并盖开关S闭合，警示灯L不亮，当井盖被移动，井盖开关S断开，警示灯L发光，说明井盖开关S与警示灯L并联。S闭合时，警示灯L由于被短路而不发光，为保护电路R0应与开关和警示灯串联。故选B。
14．A
知识点：串、并联电路的设计
解析：用电器相互影响为串联，不相互影响为并联。在并联电路中，干路开关控制所有用电器；支路开关只能控制它所在支路上的用电器，据此分析判断。
①根据题意可知，绿灯亮时红灯不亮，红灯亮时绿灯不亮，即二者不相互影响，应该为并联；
②开关S1只能控制绿灯，开关S2只能控制红灯，即两个支路上各有一个开关与灯泡串联，如下图所示：
故选A。
15．B
知识点：串、并联电路的设计
解析：用电器相互影响为串联，不相互影响为并联，据此对三个开关的串并联关系进行判断即可。
根据描述可知，只要任何一个开关闭合，红灯都会发光，即三个开关不相互影响，应该为并联，然后再与灯泡串联，如下图所示：
故选B。
16．C
知识点：串、并联电路的设计
解析：①用电器相互影响为串联，不相互影响为并联；
②在并联电路中，干路开关控制所有用电器；支路开关只能控制它所在支路上的用电器，据此分析解答。
①根据题意可知，电源灯泡发光时，电动机可以工作，也可以不工作，即二者不相互影响，应该为并联；
②当断开开关S1时，灯泡不亮，电动机不工作，即S1控制所有用电器，那么它在干路上。只有S1闭合，且S2都闭合时，电动机才工作，那么开关S2应该与电动机串联在同一支路上，如下图所示：
故选C。
17．D
知识点：串、并联电路的设计
解析：螺丝连接在电路中，当螺丝松动时，它会与下端的导线分离而断开，螺丝不接入电路中，指示灯会发光，据此分析电路的连接方式。
根据题意可知，螺丝连接在电路中，当螺丝松动时，它会与下端的导线分离而断开，螺丝不接入电路中，即螺丝所在电路发生了断路，此时指示灯会发光，这表明螺丝与灯泡是并联在电路中的，由于螺丝的电阻很小，能把灯泡短路；为了保护电路，防止电源短路，在干路中应该接上一个保护电阻，故D符合题意。
故答案为：D。
18．C
知识点：串、并联电路的设计
解析：对各个选项中的电路图进行分析，哪个其中的变化与题目描述一致，哪个就是正确选项。
A.变阻器左右两个接线器接入电路，此时无论怎样调节滑片位置，变阻器始终全部接入电路，不能改变阻值，从而改变电流，故A不合题意；
B.将变阻器左端和中间的接线柱接入，此时滑片左边的部分被使用。当滑片顺时针方向调节时，它接入的阻值变大，而通过电路的电流变小，故B不合题意；
C.将变阻器中间和右边的接线柱接入，此时滑片右边的部分被使用。当滑片顺时针转动时，它接入的阻值减小，而通过发热电阻的电流增大。根据U=IR可知，此时电压表的示数变大，故C符合题意；
D.将变阻器中间和右边的接线柱接入，此时滑片右边的部分被使用。当滑片顺时针转动时，它接入的阻值减小，由于串联电路电压与电阻成正比，因此电压表的示数减小，故D不合题意。
故选C。
19．C
知识点：串、并联电路的设计
解析：用电器相互影响为串联，不相互影响为并联，据此判断三个开关的串并联关系即可。
①根据题意可知，只有S1和S2都闭合时，电动机才能启动，则二者相互影响，应该为串联；
②除了上面的开启方式，还有S3单独闭合时，电动机也能启动，则它与上面两个开关不相互影响，应该为并联，最后再与电动机串联即可，如下图所示：
故选C。
20．B
知识点：串、并联电路的设计
解析：（1）用电器相互影响为串联，不相互影响为并联；
（2）在并联电路中，干路开关控制所有用电器，支路开关只能控制它所在支路上的用电器，据此分析解答。
①根据题意可知，保温和按摩功能可以同时进行，也可以单独进行，即二者不相互影响，应该为并联；
（2）S2只能控制按摩功能，即它与电动机串联在同一支路上。而S1在干路上控制电动机和加热电阻，如下图所示：
故选B。
21．B
知识点：串、并联电路的设计
解析：根据图片分析电器元件的串并联关系，然后根据欧姆定律分析电表的示数变化，哪个与题目描述相同，哪个就是正确选项。
A.电流表与滑动变阻器并联，则开关闭合后，电流表将变阻器短路，无论质量怎样变化，电流表的示数保持不变，故A不合题意；
B.定值电阻R0与变阻器串联，电压表与变阻器并联。当所测物体质量增大时，变阻器的滑片向下移动，电压表并联部分电阻的阻值增大。根据U=IR可知，此时电压表的示数增大，故B符合题意；
C.定值电阻R0与变阻器串联，电压表与变阻器并联。当物体质量增大时，滑片向下移动，变阻器的阻值减小，根据串联电路电压与电阻成正比可知，此时电压表的示数减小，故C不合题意；
D.变阻器与R0串联，电流表被导线短路，无论物体质量怎样变化，电流表的示数为零，故D不合题意。
故选B。
22．A
知识点：串、并联电路的设计
解析：根据题意可知，只有将头盔按要求放入车筐，电单车上的S1才会闭合，再在手机上完成费用支付后会闭合，锁扣的电动机才能锁车，这说明两个开关相互影响，是串联在一起的，一起控制电动机。
A.两个开关串联，只有两个都闭合，电动车才能工作，故A正确；
B.S2闭合，电动车能工作，S1闭合，电动车短路，无法正常工作，故B错误；
C.S1或者S2闭合，电动车都能工作，故C错误；
D.S1闭合，电动车能工作，S2闭合，电动车短路，无法正常工作，故D错误；
故答案为：A。
23．B
知识点：基本电路与电路图；串、并联电路的设计
解析：开关控制电路的闭合和断开。S1、S2两个开关任选一个都可解锁，说明这两个开关是并联的；若S1、S2都不能正常工作，S3会断开而暂停手机解锁功能，说明S3是总开关。
A、S1和S3串联在一条支路上，闭合S1，断开S3则不能解锁，A不符合题意；
B、S1、S2并联后与S3串联，当S3闭合后，S1、S2中任一开关闭合都可解锁，B符合题意；
C、S1、S2、S3都串联，当S3闭合后，闭合S1、S2中的任一开关都不能解锁，C不符合题意；
D、S1、S2、S3都并联，S3不能控制S1、S2，只要闭合S3就可解锁，D不符合题意；
故答案为：B
24．A
知识点：基本电路与电路图；串联电路和并联电路的辨别
解析：题意中要求两个开关均闭合时电路才能正常工作。
A.两开关闭合电动机才会工作；
B.任意闭合一个电动机就会正常工作；
C.S2闭合电动机不工作；
D.两开关同时闭合，电动机被短路无法工作。
故答案为：A
25．A
知识点：串、并联电路的设计
解析：由题意可知，照明灯和换气扇都能够各自独立工作，说明它们的连接方式是并联。
要求电灯与风扇相互不影响，能独立工作，故应使电灯与风扇并联，且各自的支路有一个开关控制，干路上没有开关，故A正确，BCD错误。
故选A。
26．C
知识点：串联电路和并联电路的辨别；串、并联电路的设计
解析：开关控制与之串联的用电器。串联电路各用电器间相互影响。并联电路，各支路互不干扰。闭合S1，指示灯亮，说明S1控制指示灯。 手伸到感应区上方、感应开关S2自动闭合，动力装置工作，使垃圾桶盖打开，S2控制动力装置。 断开S1，指示灯和动力装置均不工作。说明S1同时控制指示灯和动力装置。
A：S1闭合，指示灯不亮。不符合题意。
B：断开S1，指示灯不亮，动力装置仍可以工作。不符合题意。
C：S1闭合，指示灯亮，S2闭合，动力装置工作。断开S1指示灯和动力装置都不能工作。符合题意。
D：S2闭合，S1断开，指示灯和动力装置都能工作。S1、S2都闭合，动力装置不能工作。不符合题意。所以选C。
27．A
知识点：串联电路和并联电路的辨别；串、并联电路的设计
解析：
串联和并联两种电路连接方式各有特点，串联电路中各用电器只能同时工作或停止，彼此间相互影响；而并联电路中各支路用电器可以同时工作，也可以单独工作，开关有干路与支路之分，各支路之间互不影响。我们应学会根据实际需要设计简单电路。
自动闭合"智能”开关，使电动机通电抬起道闸，可见“智能”开关能单独控制电动机；手动闭合“手动”开关，也可使电动机通电抬起道闸，可见“手动”开关也能控制电动机，故此“智能”开关与“手动”开关并联。光线较暗时"光控”开关自动闭合，提供照明，可见"光控”开关控制小灯泡，且小灯泡的亮暗与电动机是否工作互不影响，即电动机与小灯泡并联，A图符合题目要求。
故答案为：A。
28．C
知识点：串、并联电路的设计
解析：
当甲的剑S甲击中乙的导电服时，电路导通，乙方指示灯亮，说明S甲控制灯L乙；同理，当乙的剑S乙击中甲的导电服时，电路导通，甲方指示灯亮，说明S乙控制灯L甲。由此可见，甲乙两灯互不影响，所以两灯之间是并联关系，且S甲控制灯L乙，S乙控制灯L甲，所以C符合要求。
故答案为：C。
电路分为串联电路和并联电路，串联电路在工作时各用电器之间相互影响，并联电路在工作时各用电器之间互不影响。
29．C
知识点：基本电路与电路图；串联电路和并联电路的辨别；串、并联电路的电流特点
解析：本题考查实物图转化为电路图的能力，以及串并联电路的基本分析；由实物图可知L1和L2为并联关系，其中S1为总开关，S2为控制L1的开关，电流表测的是干路电流大小。
A.S1闭合，S2断开时，此时电路中只有L2在工作，电流方向为dcba；
B.S1一定要闭合灯泡才会发光；
C.两个开关都闭合时，此时L1和L2并联；
D.题干中未说明灯泡的电阻大小，故无法判断流过其的电流大小；
故答案为：C
30．A
知识点：串、并联电路的设计
解析：①用电器相互影响为串联，不相互影响为并联，据此确定灯泡与电动机的关系；
②同理，确定控制电动机的两个开关的串并联关系。
（1）根据题意可知，电动机随时可以启动，而灯泡只有在光线较暗时才会工作，即二者不相互影响，为并联；
（2）光控开关只能控制灯泡，即二者串联在同一支路上；
（3）只能开关和手动开关都能单独控制电动机，即二者不相互影响，应为并联，再与电动机串联在同一支路上。如下图所示：
故选A。
31．C
知识点：串、并联电路的设计
解析：用电器相互影响为串联，不相互影响为并联，据此推算两个开关的串并联关系即可。
根据题意可知，只有两个开关都闭合时，电车才能启动，即两个开关相互影响，应该为串联，再与电动机串联，如下图所示：
故选C。
32．（1）小红的观点正确； 因为如果把开关安装在并联电路的干路上，也可以由一个开关控制所有小灯的亮灭
（2）答案一：先将开关闭合，观察到所有小灯都亮了，再用导线连接在任一个发光的 小灯两端。 如果观察到所有小灯都熄灭了，则这些小灯为并联； 如果观察到只有这个小灯熄灭了，则这些小灯为串联。
答案二：先用导线连接在任一个小灯两端，再将开关闭合。 如果观察到除导线间小灯不亮外，其它小灯都亮了，则这些小灯为串联； 如果观察到所有小灯均不亮，则这些小灯为并联。
知识点：串联电路和并联电路的辨别；电阻和电阻的串联、并联
解析：（1）在并联电路中，干路开关控制所有用电器，支路开关只能控制它所在支路上的用电器。
（2）①如果小灯泡是并联的，那么将导线与其中一个灯泡并联后，所有的灯泡都将被短路，此时所有的灯泡不发光；
②如果灯泡是串联的，那么只有被并联的灯泡不发光，其它的都会发光，据此分析解答。
