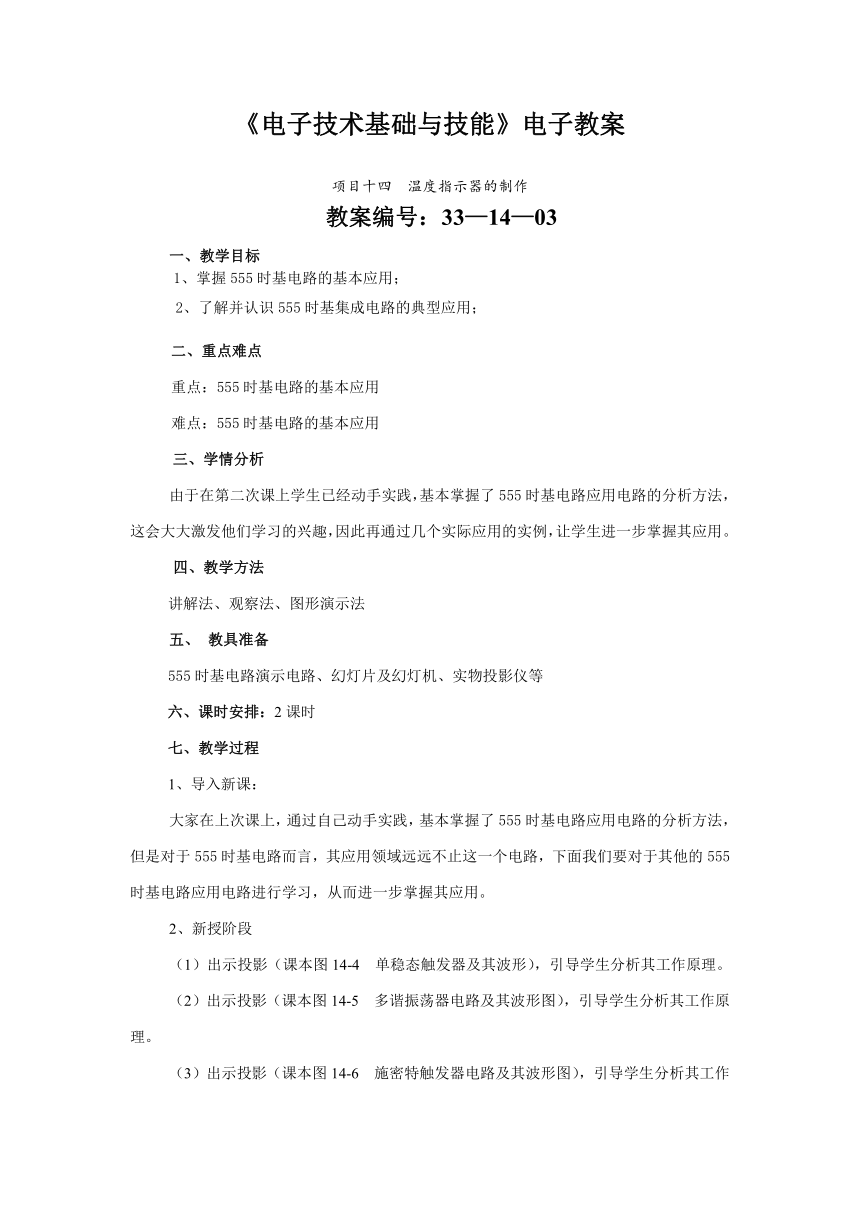

《电子技术基础与技能》电子教案
项目十四 温度指示器的制作
教案编号：33—14—03
一、教学目标
1、掌握555时基电路的基本应用；
2、了解并认识555时基集成电路的典型应用；
二、重点难点
重点：555时基电路的基本应用
难点：555时基电路的基本应用
三、学情分析
由于在第二次课上学生已经动手实践，基本掌握了555时基电路应用电路的分析方法，这会大大激发他们学习的兴趣，因此再通过几个实际应用的实例，让学生进一步掌握其应用。
四、教学方法
讲解法、观察法、图形演示法
教具准备
555时基电路演示电路、幻灯片及幻灯机、实物投影仪等
六、课时安排：2课时
七、教学过程
1、导入新课：
大家在上次课上，通过自己动手实践，基本掌握了555时基电路应用电路的分析方法，但是对于555时基电路而言，其应用领域远远不止这一个电路，下面我们要对于其他的555时基电路应用电路进行学习，从而进一步掌握其应用。
2、新授阶段
（1）出示投影（课本图14-4 单稳态触发器及其波形），引导学生分析其工作原理。
（2）出示投影（课本图14-5 多谐振荡器电路及其波形图），引导学生分析其工作原理。
（3）出示投影（课本图14-6 施密特触发器电路及其波形图），引导学生分析其工作原理。
（4）出示投影（课本图14-8 断线报警器电路），引导学生分析其工作原理。
（5）出示投影（课本图14-9 发报练习器），引导学生分析其工作原理。
（6）出示投影（课本图14-10 高低水位报警器），引导学生分析其工作原理。
（7）出示投影（课本图14-11 直流电机调速控制电路），引导学生分析其工作原理。
3、课堂小结：（略）
4、课堂练习：可用课后习题或自备随堂练习题
5、布置作业：课后习题
6、板书设计：（略）
7、教学反思
