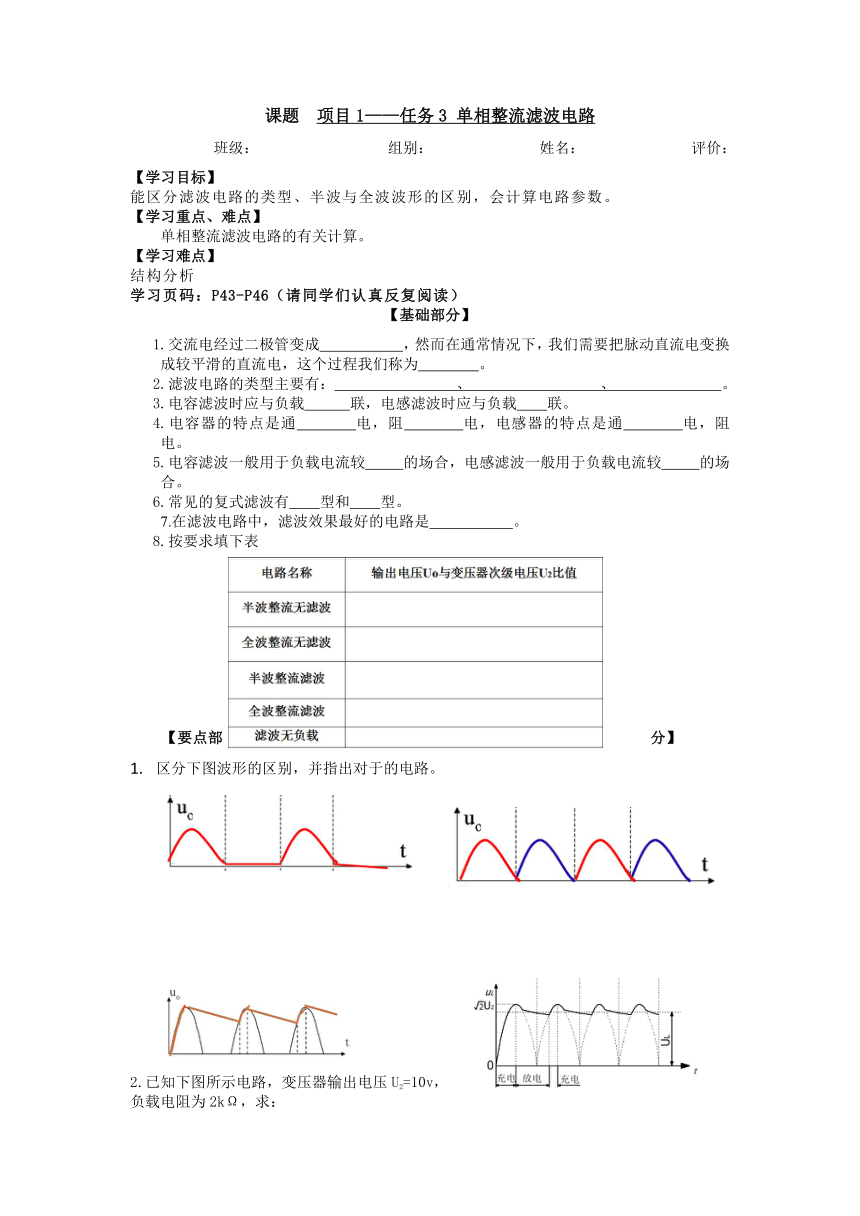

课题 项目1——任务3 单相整流滤波电路
班级： 组别： 姓名： 评价：
【学习目标】
能区分滤波电路的类型、半波与全波波形的区别，会计算电路参数。
【学习重点、难点】
单相整流滤波电路的有关计算。
【学习难点】
结构分析
学习页码：P43-P46（请同学们认真反复阅读）
【基础部分】
1.交流电经过二极管变成 ，然而在通常情况下，我们需要把脉动直流电变换成较平滑的直流电，这个过程我们称为 。
2.滤波电路的类型主要有： 、 、 。
3.电容滤波时应与负载 联，电感滤波时应与负载 联。
4.电容器的特点是通 电，阻 电，电感器的特点是通 电，阻 电。
5.电容滤波一般用于负载电流较 的场合，电感滤波一般用于负载电流较 的场合。
6.常见的复式滤波有 型和 型。
7.在滤波电路中，滤波效果最好的电路是 。
8.按要求填下表
【要点部分】
区分下图波形的区别，并指出对于的电路。
2.已知下图所示电路，变压器输出电压U2=10v，负载电阻为2kΩ，求：
（1）负载两端电压（2）流过负载的电流，（3）二极管的耐压。
3. 已知下图所示电路，变压器输出电压U2=10v，负载电阻为2kΩ，求
（1）负载两端电压，（2）流过负载的电流。（3）负载开路时的输出电压
（4）二极管的耐压。
4.若桥式整流电路中变压器U2=10v，当出现下列各组情况时电路输出电压UO为多少？
（1）任何一个二极管开路或脱焊；
（2）电容器开路或脱焊
（3）负载RL开路或脱焊。
5. 有一电容滤波的单相桥式整流滤波电路，输出电压24V，电流为300m A，求：
（1）电源变压器的副边电压U2 （2）选择二极管，（3）选择电容器。
