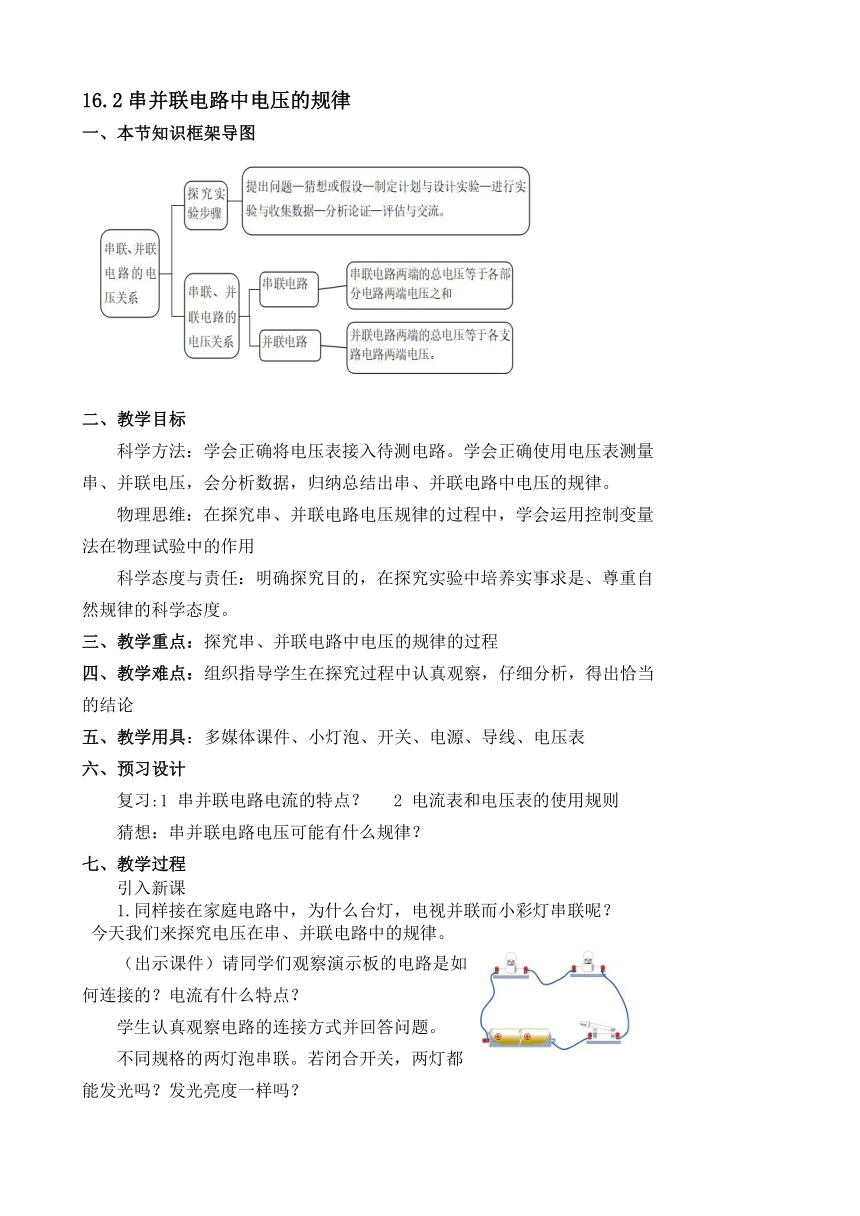

16.2串并联电路中电压的规律
本节知识框架导图
二、教学目标
科学方法：学会正确将电压表接入待测电路。学会正确使用电压表测量串、并联电压，会分析数据，归纳总结出串、并联电路中电压的规律。
物理思维：在探究串、并联电路电压规律的过程中，学会运用控制变量法在物理试验中的作用
科学态度与责任：明确探究目的，在探究实验中培养实事求是、尊重自然规律的科学态度。
三、教学重点：探究串、并联电路中电压的规律的过程
四、教学难点：组织指导学生在探究过程中认真观察，仔细分析，得出恰当的结论
五、教学用具：多媒体课件、小灯泡、开关、电源、导线、电压表
六、预习设计
复习:1 串并联电路电流的特点？ 2 电流表和电压表的使用规则
猜想：串并联电路电压可能有什么规律？
七、教学过程
引入新课
1.同样接在家庭电路中，为什么台灯，电视并联而小彩灯串联呢？
今天我们来探究电压在串、并联电路中的规律。
（出示课件）请同学们观察演示板的电路是如何连接的？电流有什么特点？
学生认真观察电路的连接方式并回答问题。
不同规格的两灯泡串联。若闭合开关，两灯都能发光吗？发光亮度一样吗？
学生积极思考并说出自己的想法。学生思考会想到可能是电压不同的缘故。师闭合开关和同学们一起观察灯的发光情况，并提出问题：
2.为什么两灯的发光情况会不一样？
根据学生的回答，老师引出本节实验要探究的问题：串联电路电压会有什么关系？
新课讲授

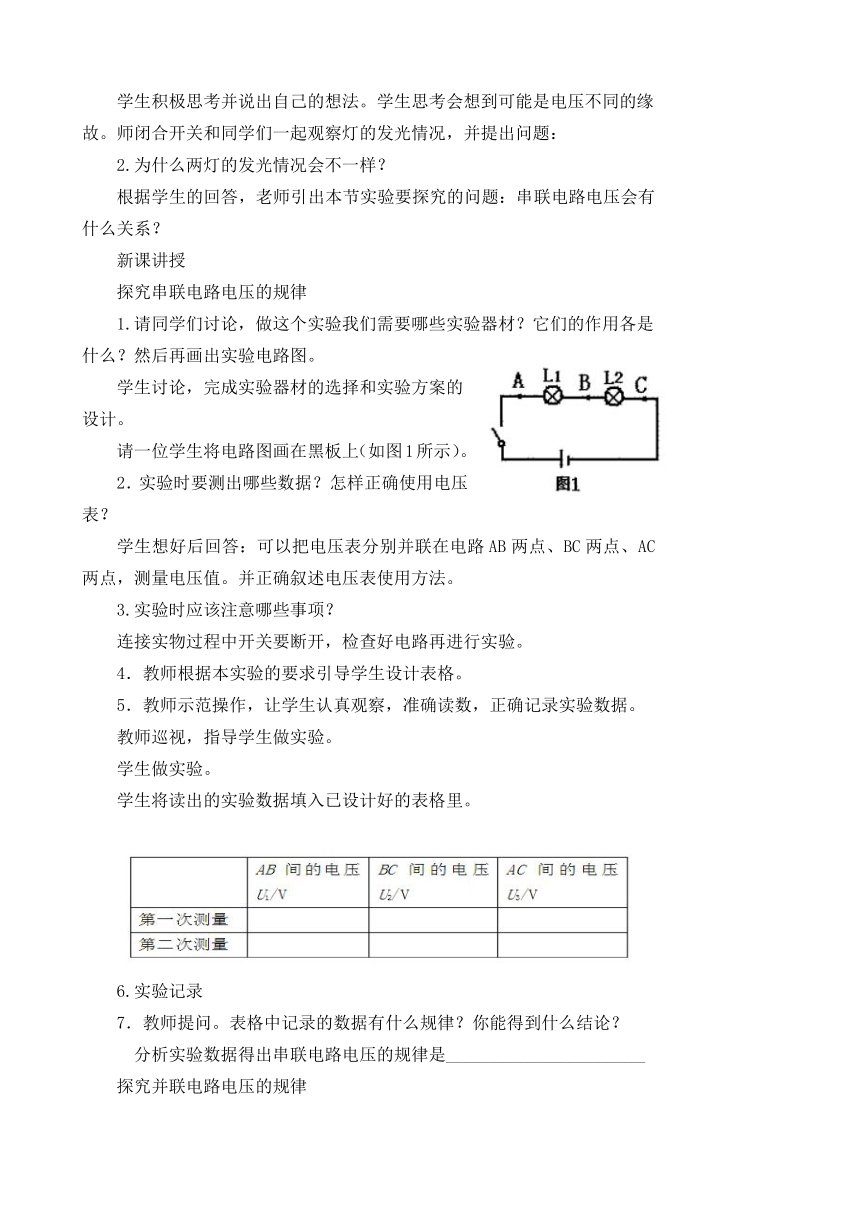

探究串联电路电压的规律
1.请同学们讨论，做这个实验我们需要哪些实验器材？它们的作用各是什么？然后再画出实验电路图。
学生讨论，完成实验器材的选择和实验方案的设计。
请一位学生将电路图画在黑板上（如图1所示）。
2．实验时要测出哪些数据？怎样正确使用电压表？
学生想好后回答：可以把电压表分别并联在电路AB两点、BC两点、AC两点，测量电压值。并正确叙述电压表使用方法。
3.实验时应该注意哪些事项？
连接实物过程中开关要断开，检查好电路再进行实验。
4．教师根据本实验的要求引导学生设计表格。
5．教师示范操作，让学生认真观察，准确读数，正确记录实验数据。
教师巡视，指导学生做实验。
学生做实验。
学生将读出的实验数据填入已设计好的表格里。
6.实验记录
7．教师提问。表格中记录的数据有什么规律？你能得到什么结论？
分析实验数据得出串联电路电压的规律是_______________________
探究并联电路电压的规律
1.通过刚刚的实验得出串联电路的电压关系，同学们现在来猜猜并联电路电压有什么样的规律。学生积极思考并说出自己的猜测。
2.如何设计实验来验证同学们的猜想呢？电压表要测出哪些数据？学生想好后，请一位同学将电路图画在黑板上，
3.实验设计：把两个灯泡L1 和L2并联起来接到电源上，L1 两端的电压、L2 两端的电压、总电压可能有什么样的关系？分三次接入电压表，测出这三个电压：
（如图2所示）。学生们设计表格、连接实物、动手实验。
4.实验记录（学生试着制作表格并记录实验数据）实验完毕，请同学们将实验数据填写在黑板的表格中，师生共同分析总结得出并联电路电压的规律。
5.结论：在并联电路中，各用电器两端的电压相等，都等于并联电路两端总电压。
表达式为：U=U1=U2
(
V
)课堂活动：做一做：小明同学在实验过程中,不小心把灯泡和电压表串联在电路中.当他闭合开关后,出现了怎样的现象呢？
课堂小结
八、达标练习
1、如图甲所示电路中，电源电压为5V，电压表的示数如图乙所示，则灯L1两端的电压为（　　）
A．2.4V B．5V C．12V D．2.6V
2、小阳同学设计了如图甲所示电路图探究并联电路的电压规律，请你回答下列问题。
（1）分别测出小灯泡L1、L2两端的电压及 _____电压，就可以分析并联电路的电压规律；
（2）当开关闭合时，电压表出现了如图乙所示情况，其原因是电压表 _____；
（3）正确连接电路后，若测得L1两端电压为2.5V，则测L2两端电压是 _____V。
九、板书设计
16.2 串、并联电路中电压的规律
（一）串联电路中电源两端的电压等于各串联用电器两端电压之和。
U＝U1＋U2＋......
（二）并联电路中电源两端的电压等于各支路用电器两端电压。
U＝U1＝U......
十、作业设计
（1）巩固性作业
1、一种节日小彩灯是由多个小灯泡串联而成的，若每个彩灯上标注的正常工作电压是12V，则应将--------个彩灯--------（填“串”或“并”）联接在家庭电路两端。
2、在如图所示的电路图中，能用电压表正确测出灯Ll两端电压的是（ ）
A B C D
3、如图所示，电源电压为3V，电压表的示数为1V，则灯泡L1和L2两端的电压分别为（ ）
A 1V、2V B 1V、1V
C 2V、1V D 无法确定
（2）拓展提升作业（注重知识应用和迁移，培养学科能力）
4、如图.当开关闭合后，用电压表测a、b两点间电压时示数为15V，测得a、c间电压为11V，测得b、d间电压为9V，则L1 、L2、L3两端电压分别为（ ）
(
a
c
b
d
L
1
L
2
L
3
)
A、4V，5V，6V
B、6V，5V，4V
C、11V，20V，9V
D、5V，4V，6V
5．在图6-19所示的电路中,当S1闭合,S2、S3断开时,电压表的示数为6 V,当S1、S3断开, S2闭合时, 电压表的示数为3 V.求：
（1）电源电压是多少
(
S
1
V
S2
L
2
)（2）当S1、S3闭合, S2断开时, 电压表的示数为多少
十一、教学反思
