高教版电子技术基础 1-3 三极管教案

资源简介

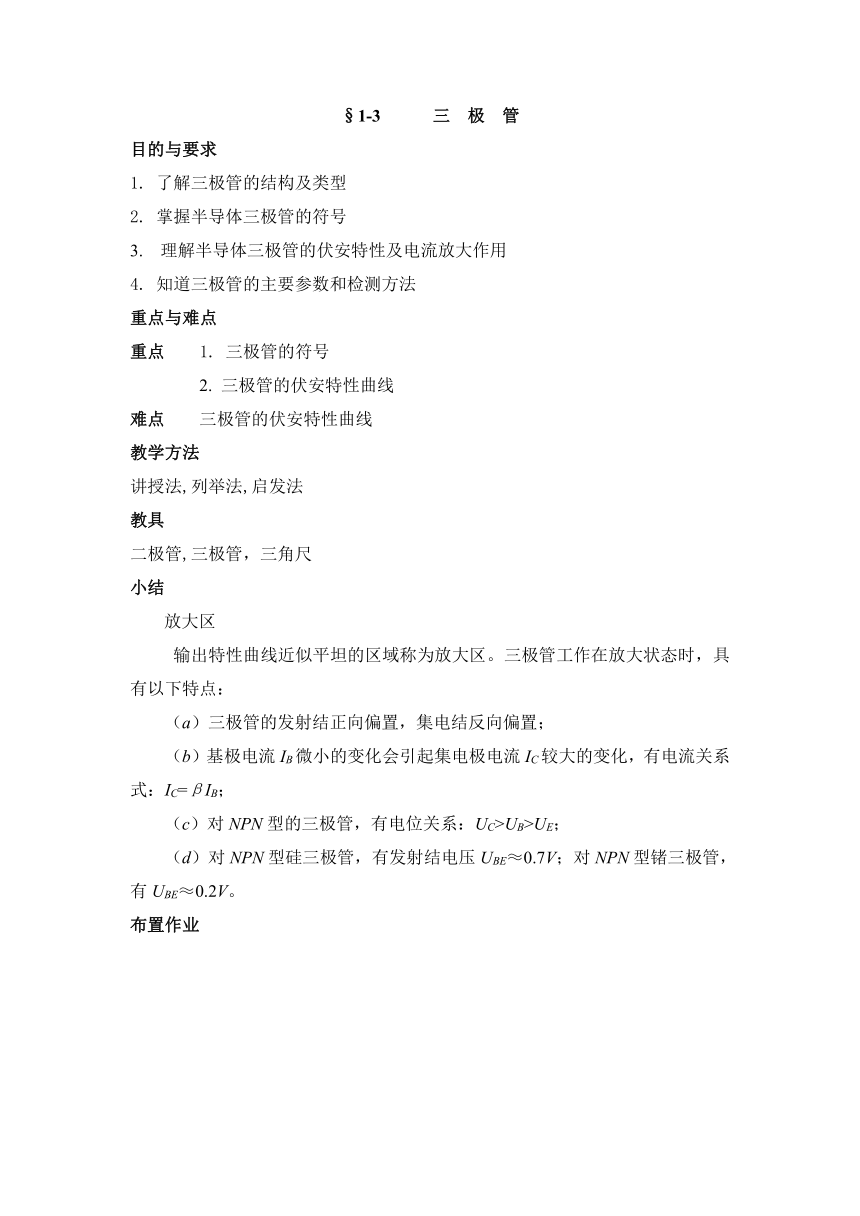

§1-3 三 极 管
目的与要求
1. 了解三极管的结构及类型
2. 掌握半导体三极管的符号
3. 理解半导体三极管的伏安特性及电流放大作用
4. 知道三极管的主要参数和检测方法
重点与难点
重点 1. 三极管的符号
2. 三极管的伏安特性曲线
难点 三极管的伏安特性曲线
教学方法
讲授法,列举法,启发法
教具
二极管,三极管,三角尺
小结
放大区
输出特性曲线近似平坦的区域称为放大区。三极管工作在放大状态时,具有以下特点:
(a)三极管的发射结正向偏置,集电结反向偏置;
(b)基极电流IB微小的变化会引起集电极电流IC较大的变化,有电流关系式:IC=βIB;
(c)对NPN型的三极管,有电位关系:UC>UB>UE;
(d)对NPN型硅三极管,有发射结电压UBE≈0.7V;对NPN型锗三极管,有UBE≈0.2V。
布置作业

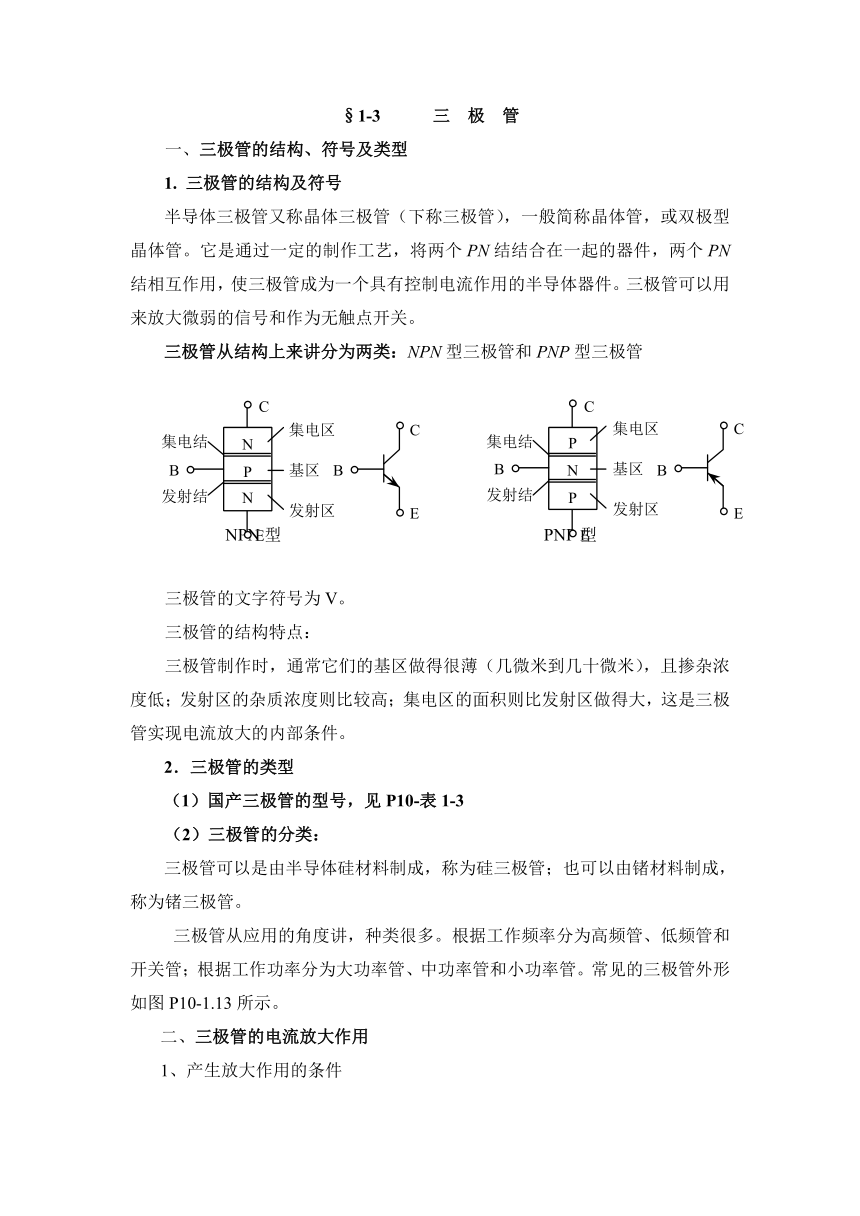

§1-3 三 极 管
一、三极管的结构、符号及类型
1. 三极管的结构及符号
半导体三极管又称晶体三极管(下称三极管),一般简称晶体管,或双极型晶体管。它是通过一定的制作工艺,将两个PN结结合在一起的器件,两个PN结相互作用,使三极管成为一个具有控制电流作用的半导体器件。三极管可以用来放大微弱的信号和作为无触点开关。
三极管从结构上来讲分为两类:NPN型三极管和PNP型三极管
NPN型 PNP型
三极管的文字符号为V。
三极管的结构特点:
三极管制作时,通常它们的基区做得很薄(几微米到几十微米),且掺杂浓度低;发射区的杂质浓度则比较高;集电区的面积则比发射区做得大,这是三极管实现电流放大的内部条件。
2.三极管的类型
(1)国产三极管的型号,见P10-表1-3
(2)三极管的分类:
三极管可以是由半导体硅材料制成,称为硅三极管;也可以由锗材料制成,称为锗三极管。
三极管从应用的角度讲,种类很多。根据工作频率分为高频管、低频管和开关管;根据工作功率分为大功率管、中功率管和小功率管。常见的三极管外形如图P10-1.13所示。
二、三极管的电流放大作用
1、产生放大作用的条件

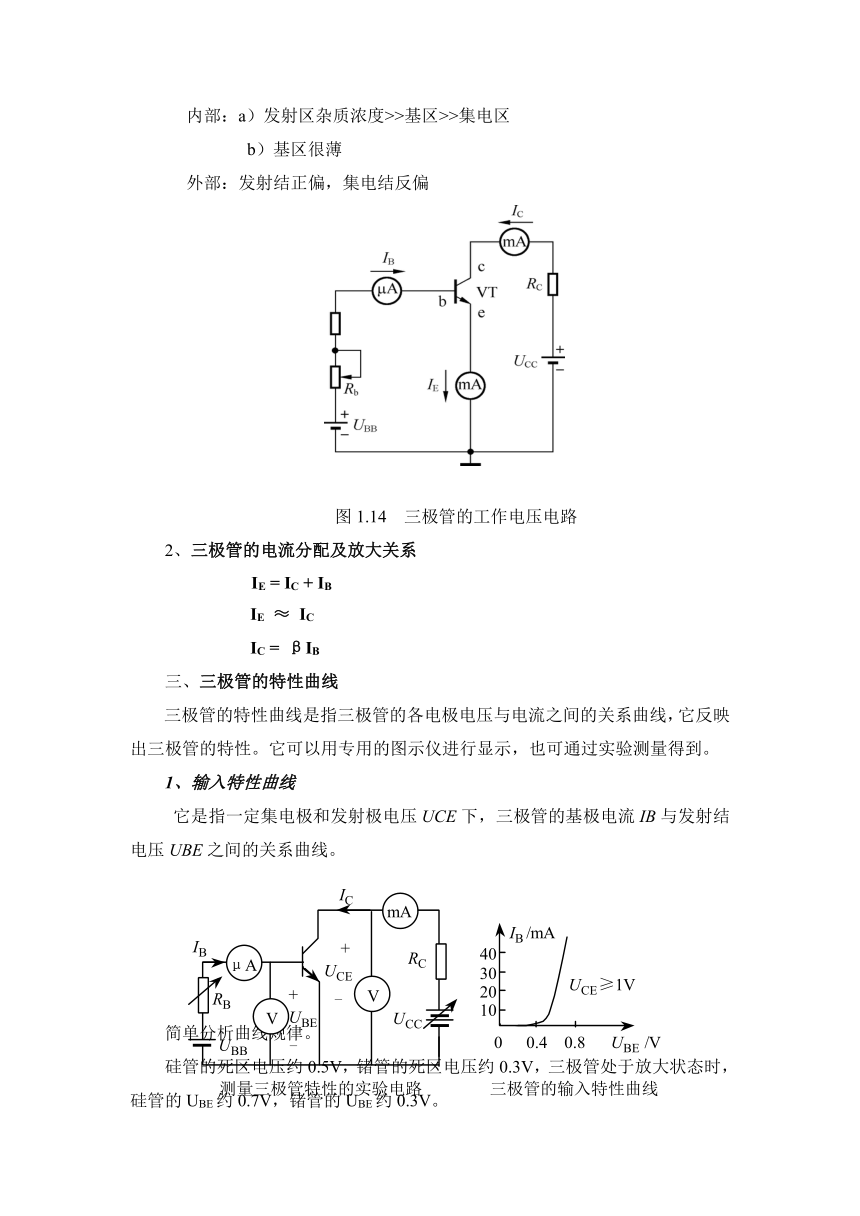

内部:a)发射区杂质浓度>>基区>>集电区
b)基区很薄
外部:发射结正偏,集电结反偏
图1.14 三极管的工作电压电路
2、三极管的电流分配及放大关系
IE = IC + IB
IE ≈ IC
IC = βIB
三、三极管的特性曲线
三极管的特性曲线是指三极管的各电极电压与电流之间的关系曲线,它反映出三极管的特性。它可以用专用的图示仪进行显示,也可通过实验测量得到。
1、输入特性曲线
它是指一定集电极和发射极电压UCE下,三极管的基极电流IB与发射结电压UBE之间的关系曲线。
简单分析曲线规律。
硅管的死区电压约0.5V,锗管的死区电压约0.3V,三极管处于放大状态时,硅管的UBE约0.7V,锗管的UBE约0.3V。
2.输出特性曲线
三极管的输出特性曲线是指一定基极电流IB下,三极管的集电极电流IC与集电结电压UCE之间的关系曲线。
曲线的分析理解,难点。
一般把三极管的输出特性分为3个工作区域,下面分别介绍。
① 截止区
三极管工作在截止状态时,具有以下几个特点:
(a)发射结和集电结均反向偏置;
(b)若不计穿透电流ICEO,有IB、IC近似为0;
(c)三极管的集电极和发射极之间电阻很大,三极管相当于一个开关断开。
② 放大区
输出特性曲线近似平坦的区域称为放大区。三极管工作在放大状态时,具有以下特点:
(a)三极管的发射结正向偏置,集电结反向偏置;
(b)基极电流IB微小的变化会引起集电极电流IC较大的变化,有电流关系式:IC=βIB;
(c)对NPN型的三极管,有电位关系:UC>UB>UE;
(d)对NPN型硅三极管,有发射结电压UBE≈0.7V;对NPN型锗三极管,有UBE≈0.2V。
③ 饱和区
三极管工作在饱和状态时具有如下特点:
(a)三极管的发射结和集电结均正向偏置;
(b)三极管的电流放大能力下降,通常有IC<βIB;
(c)UCE的值很小,称此时的电压UCE为三极管的饱和压降,用UCES表示。一般硅三极管的UCES约为0.3V,锗三极管的UCES约为0.1V;
(d)三极管的集电极和发射极近似短接,三极管类似于一个开关导通。
三极管作为开关使用时,通常工作在截止和饱和导通状态;作为放大元件使用时,一般要工作在放大状态。
四、三极管的主要参数
三极管的参数有很多,如电流放大系数、反向电流、耗散功率、集电极最大电流、最大反向电压等,这些参数可以通过查半导体手册来得到。
(1)共发射极电流放大系数β和β
它是指从基极输入信号,从集电极输出信号,此种接法(共发射极)下的电流放大系数。
(2)极间反向电流
① 集电极基极间的反向饱和电流ICBO
② 集电极发射极间的穿透电流ICEO
(3)极限参数
① 集电极最大允许电流ICM
② 集电极最大允许功率损耗PCM
③ 反向击穿电压
五、三极管的检测
1.已知型号和管脚排列的三极管,判断其性能的好坏
(1)测量极间电阻
(2)三极管穿透电流ICEO大小的判断
(3)电流放大系数β的估计
2.判别三极管的管脚
(1)判定基极和管型
(2)判定集电极c和发射极e
图1.CK 判别三极管c、e电极的原理图
