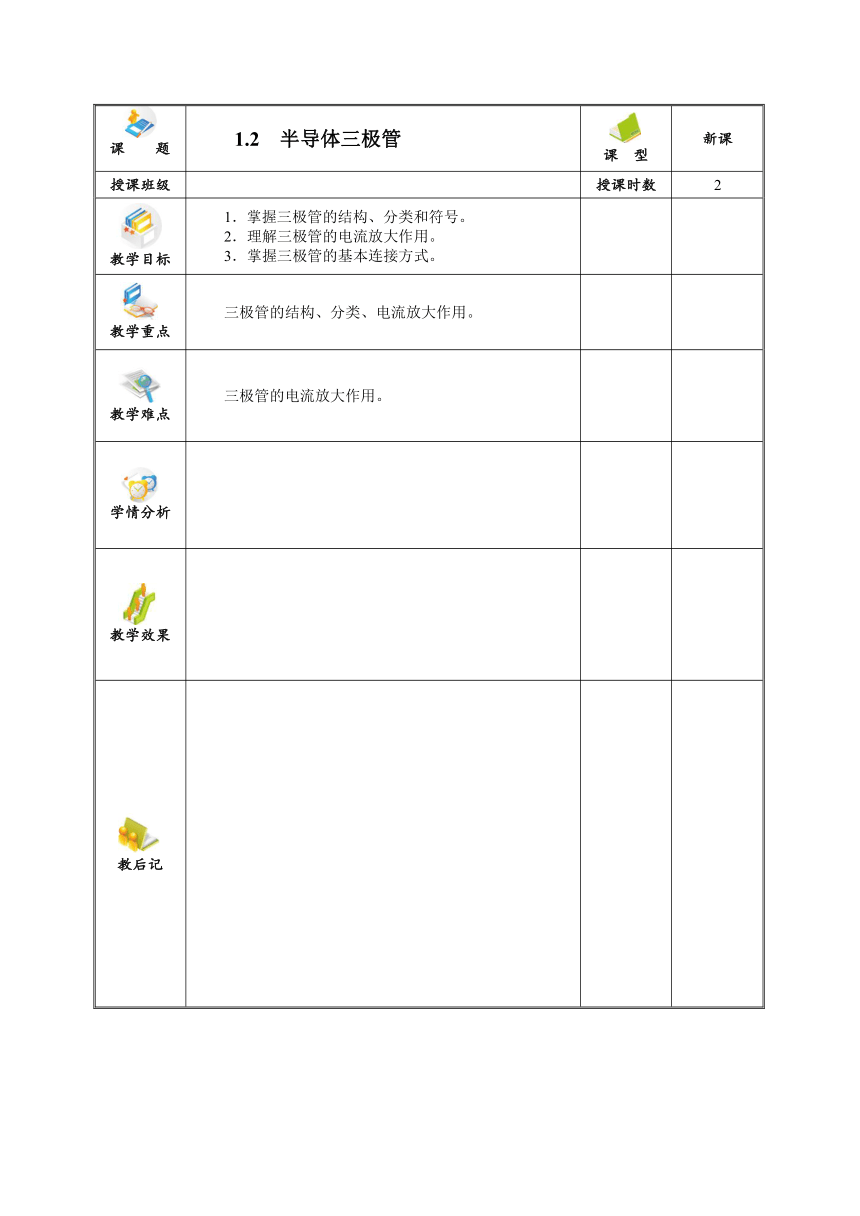

课 题 1.2 半导体三极管 课 型 新课
授课班级 授课时数 2
教学目标 1．掌握三极管的结构、分类和符号。 2．理解三极管的电流放大作用。 3．掌握三极管的基本连接方式。
教学重点 三极管的结构、分类、电流放大作用。
教学难点 三极管的电流放大作用。
学情分析
教学效果
教后记

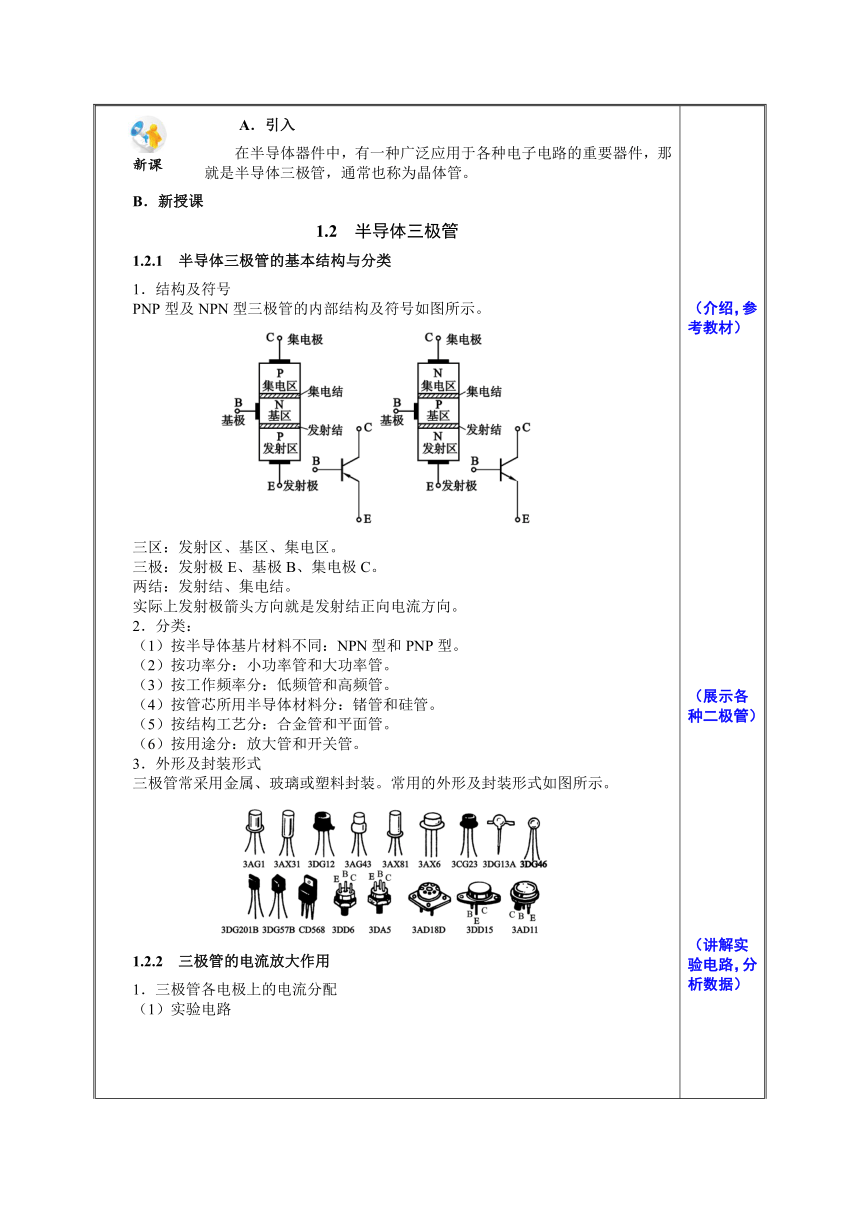

A．引入 在半导体器件中，有一种广泛应用于各种电子电路的重要器件，那就是半导体三极管，通常也称为晶体管。 B．新授课 1.2 半导体三极管 1.2.1　半导体三极管的基本结构与分类 1．结构及符号 PNP型及NPN型三极管的内部结构及符号如图所示。 三区：发射区、基区、集电区。 三极：发射极E、基极B、集电极C。 两结：发射结、集电结。 实际上发射极箭头方向就是发射结正向电流方向。 2．分类： （1）按半导体基片材料不同：NPN型和PNP型。 （2）按功率分：小功率管和大功率管。 （3）按工作频率分：低频管和高频管。 （4）按管芯所用半导体材料分：锗管和硅管。 （5）按结构工艺分：合金管和平面管。 （6）按用途分：放大管和开关管。 3．外形及封装形式 三极管常采用金属、玻璃或塑料封装。常用的外形及封装形式如图所示。 1.2.2　三极管的电流放大作用 1．三极管各电极上的电流分配 （1）实验电路 （2）实验数据 表1-1　三极管三个电极上的电流分配 00.010.020.030.040.050.010.561.141.742.332.910.010.571.161.772.372.96
（3）结论： 三极管的电流分配规律：发射极电流等于基极电流和集电极电流之和。 2．三极管的电流放大作用 由上述实验可得结论： 基极电流的微小变化控制了集电极电流较大的变化，这就是三极管的电流放大原理。 注意： （1）三极管的电流放大作用，实质上是用较小的基极电流信号控制集电极的大电流信号，是“以小控大”的作用。 （2）要使三极管起放大作用，必须保证发射结加正向偏置电压，集电结加反向偏置电压。 1.2.3　三极管的基本连接方式 利用三极管的电流放大作用，可以用来构成放大器，其方框图如图所示。 三极管在构成放大器时，有三种基本连接方式： 1．共发射极电路（CE）：把三极管的发射极作为公共端子。 2．共基极电路（CB）：把三极管的基极作为公共端子。 3．共集电极电路（CC）：把三极管的集电极作为公共端子。 （介绍，参考教材） （展示各种二极管） （讲解实验电路，分析数据） （学生讨论完成） （讲解） （引导学生阅读教材）
练习 1．三极管的放大作用的实质是_____电流对_____电流的控制作用。 2．三极管的电流分配关系是怎样的？ 3．如何理解三极管的电流放大作用？
小结 1．三极管是一种有三个电极、两个PN结和两种结构形式（NPN和PNP）的半导体器件。 2．三极管内电流分配关系为：。 3．三极管实现放大作用的条件是：三极管的发射结要加正向电压，集电结要加反向电压。 4．三极管有三种基本连接方式：共发射极电路、共基极电路和共集电极电路。
布置作业 P23习题一 1-6。
