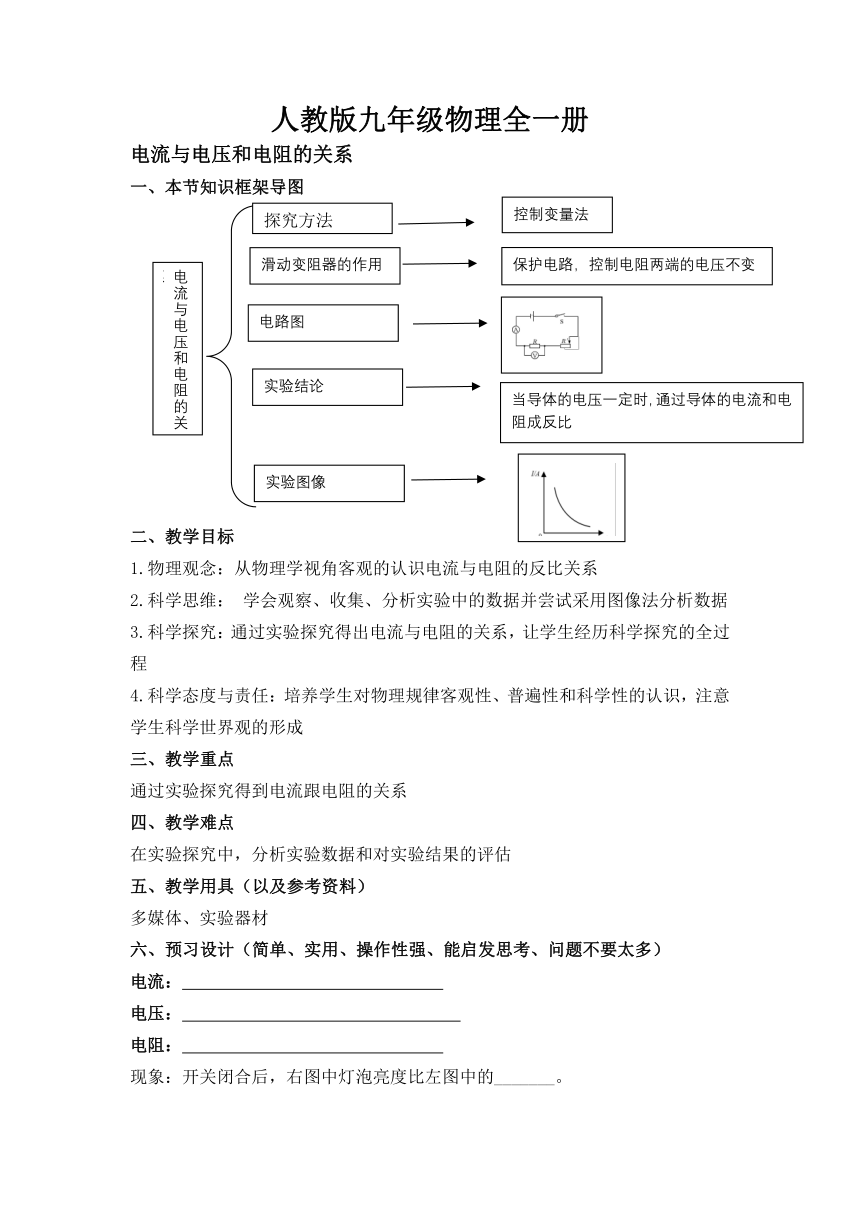

人教版九年级物理全一册
电流与电压和电阻的关系
一、本节知识框架导图
二、教学目标
1.物理观念:从物理学视角客观的认识电流与电阻的反比关系
2.科学思维: 学会观察、收集、分析实验中的数据并尝试采用图像法分析数据
3.科学探究:通过实验探究得出电流与电阻的关系,让学生经历科学探究的全过程
4.科学态度与责任:培养学生对物理规律客观性、普遍性和科学性的认识,注意学生科学世界观的形成
三、教学重点
通过实验探究得到电流跟电阻的关系
四、教学难点
在实验探究中,分析实验数据和对实验结果的评估
五、教学用具(以及参考资料)
多媒体、实验器材
六、预习设计(简单、实用、操作性强、能启发思考、问题不要太多)
电流:
电压:
电阻:
现象:开关闭合后,右图中灯泡亮度比左图中的_______。

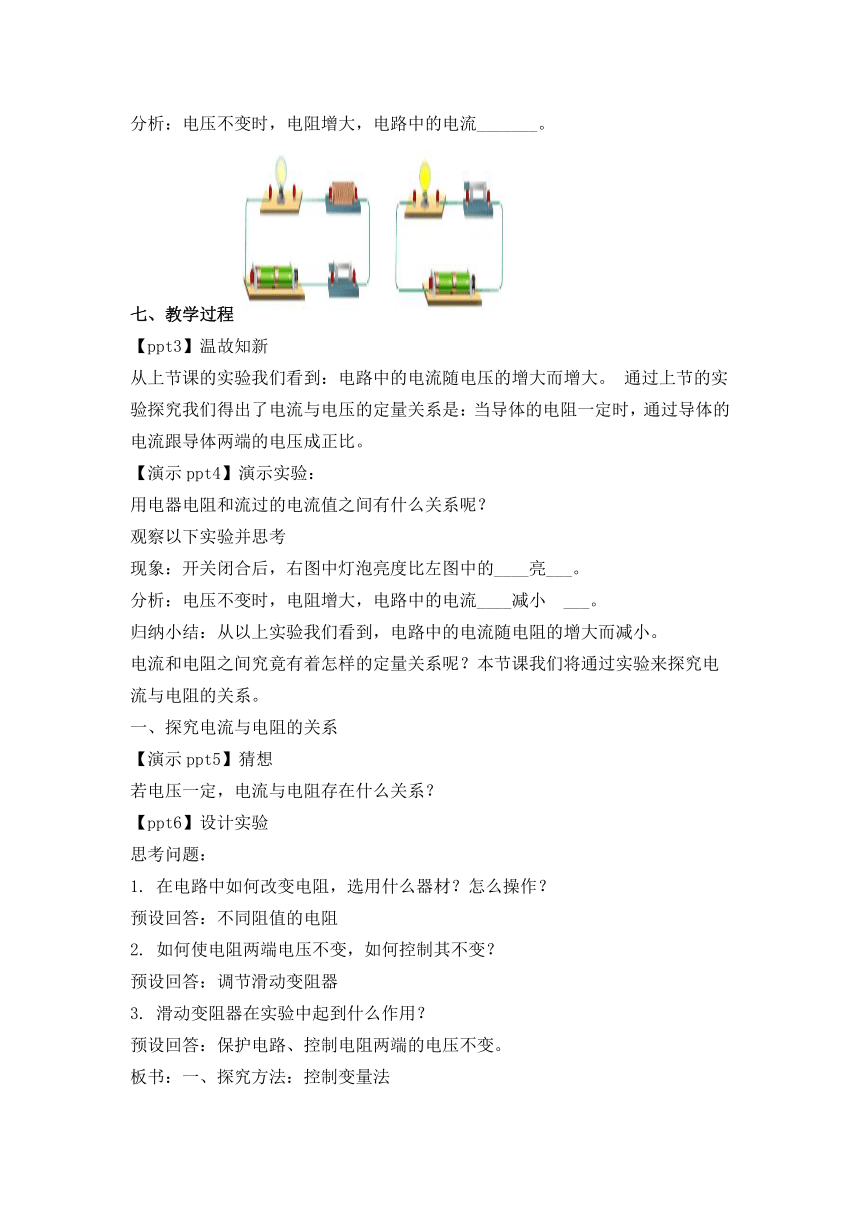

分析:电压不变时,电阻增大,电路中的电流_______。
七、教学过程
【ppt3】温故知新
从上节课的实验我们看到:电路中的电流随电压的增大而增大。 通过上节的实验探究我们得出了电流与电压的定量关系是:当导体的电阻一定时,通过导体的电流跟导体两端的电压成正比。
【演示ppt4】演示实验:
用电器电阻和流过的电流值之间有什么关系呢?
观察以下实验并思考
现象:开关闭合后,右图中灯泡亮度比左图中的____亮___。
分析:电压不变时,电阻增大,电路中的电流____减小 ___。
归纳小结:从以上实验我们看到,电路中的电流随电阻的增大而减小。
电流和电阻之间究竟有着怎样的定量关系呢?本节课我们将通过实验来探究电流与电阻的关系。
一、探究电流与电阻的关系
【演示ppt5】猜想
若电压一定,电流与电阻存在什么关系?
【ppt6】设计实验
思考问题:
1. 在电路中如何改变电阻,选用什么器材?怎么操作?
预设回答:不同阻值的电阻
2. 如何使电阻两端电压不变,如何控制其不变?
预设回答:调节滑动变阻器
3. 滑动变阻器在实验中起到什么作用?
预设回答:保护电路、控制电阻两端的电压不变。
板书:一、探究方法:控制变量法
二、滑动变阻器的作用:保护电路、控制电阻两端的电压不变

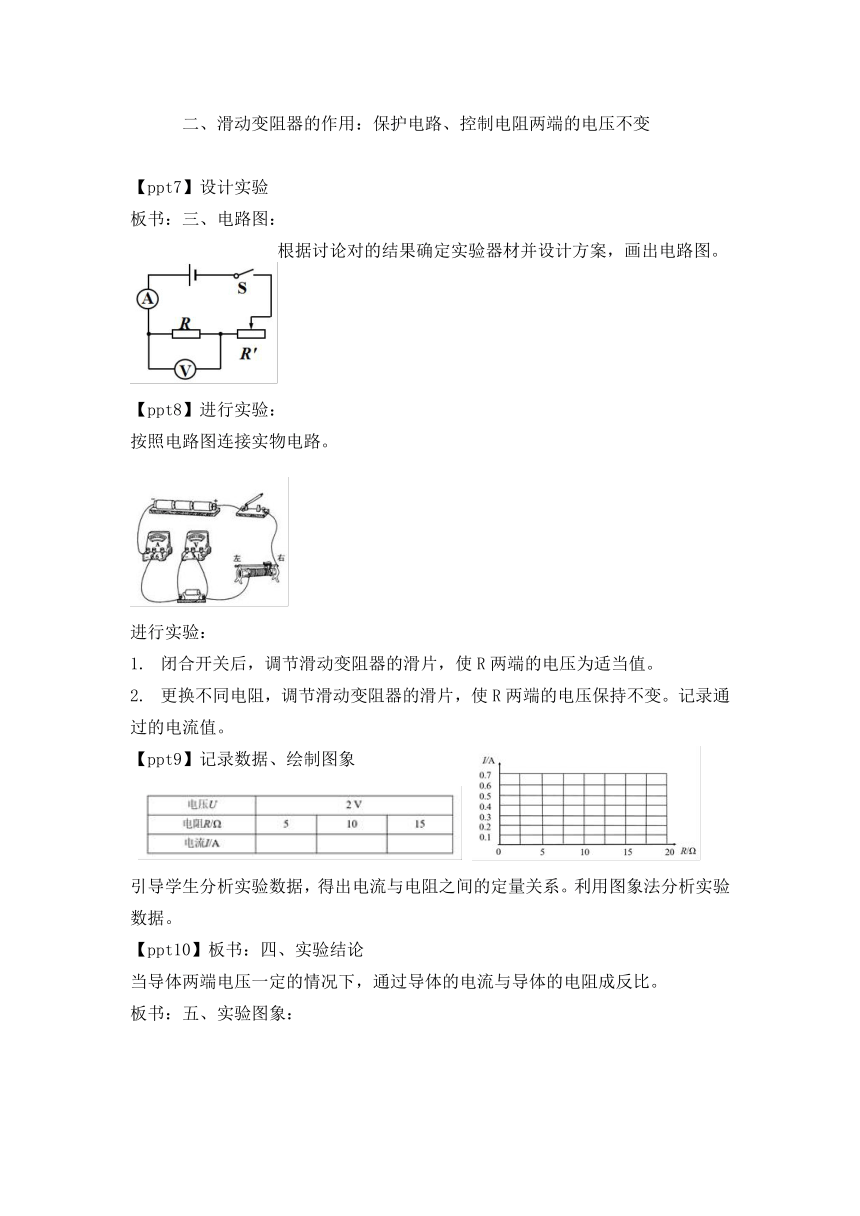

【ppt7】设计实验
板书:三、电路图:
根据讨论对的结果确定实验器材并设计方案,画出电路图。
【ppt8】进行实验:
按照电路图连接实物电路。
进行实验:
1. 闭合开关后,调节滑动变阻器的滑片,使R两端的电压为适当值。
2. 更换不同电阻,调节滑动变阻器的滑片,使R两端的电压保持不变。记录通过的电流值。
【ppt9】记录数据、绘制图象
引导学生分析实验数据,得出电流与电阻之间的定量关系。利用图象法分析实验数据。
【ppt10】板书:四、实验结论
当导体两端电压一定的情况下,通过导体的电流与导体的电阻成反比。
板书:五、实验图象:
【ppt14】知识拓展。
欧姆人物简介
【ppt15】进行小结。
【ppt16】布置作业。
八、达标练习
【ppt11、12、13】随堂练习。
1、用如图所示的实验电路探究电流与电阻的关系,下列注意事项错误的是( D )
A.连接电路时,开关应该是断开的
B.闭合开关前,滑片应处于滑动变阻器的最
C.更换电阻后,应调节滑片让电压表的示数不变D.应测多组数据,以减小实验误差
解析:AB.连接电路时,为保护电路,开关应断开且将滑片应处于阻值最大处;
C.探究电流与电阻的关系时要控制电阻的电压不变;
D.为避免实验的偶然性,得出普遍性的结论,应测多组数据。
2、某同学在探究“电流跟电压、电阻的关系”时,根据收集到的数据画出了如图所示的一个图象。下列结论与图象相符的是( A )
A.电压一定时,电流随着电阻的增大而减小
B.电阻一定时,电压随着电流的增大而增大
C.电阻一定时,电流随着电压的增大而增大
D.电压一定时,电阻随着电流的增大而减小
解析:图示为反比例函数图象,表明I与R成反比,即I与R的乘积U一定,电流随电阻的增大而减小,故A正确。
3、在研究“电流与电压的关系”和“电流与电阻的关系”实验中,滑动变阻器的主要作用是( D )
A.使电阻R两端的电压成倍数变化
B.使电阻R两端的电压保持不变
C.前者是使电阻R两端的电压保持不变,后者是改变电阻R两端的电压
D.前者是改变电阻R两端的电压,后者是使电阻R两端的电压保持不变
解析:在探究电流与电压的关系中,滑动变阻器的作用是使R两端的电压变化;
在探究电流与电阻的关系中,滑动变阻器的作用是使电阻R两端的电压保持不变。
九、板书设计
第1节电流与电压和电阻的关系第2课时
一、探究方法:控制变量法
二、滑动变阻器的作用:保护电路、控制电阻两端的电压不变
三、电路图:
四、实验结论:当导体两端的电压一定时,通过导体的电流跟导体的电阻成反比。
五、实验图象:
十、作业设计
(一)巩固性作业(面向全体学生,巩固当堂内容,必做)
1.探究电流与电阻的关系
(1)在此实验中,滑动变阻器的作用是:
①__ __;
②__ __。
(2)实验结论:在电压一定的情况下,通过导体的电流跟导体的电阻成__ __。
2.某同学利用如图所示的电路探究“电流与电阻的关系”实验,开始时,把滑动变阻器的滑片移到阻值最大处,作用是__ __,为了达到实验目的,实验过程中必须保持__ __不变,可以通过改变__ __来控制。
3.在探究“电压一定时,电流跟电阻的关系”的实验中,设计电路如图甲所示。

实验次数 1 2 3 4 5
电阻R/Ω 5 10 15 20 25
电流I/A 0.6 0.3 0.2 0.15
(1)连接电路前,开关必须__ __。
(2)请根据图甲电路图用笔画线代替导线将图乙所示实物电路连接完整(导线不允许交叉)。
(3)闭合开关前,滑动变阻器的滑片P应滑动到__ __(选填“右端”或“左端”)。
(4)实验中,多次改变R的阻值,调节滑动变阻器,使电压表示数保持不变,实验数据如表,其中第5次实验电流表示数如图丙所示,其读数为__ __A。实验结论是:__ __。
(二)拓展提升作业(注重知识应用和迁移,培养学科能力)
1.小欣利用实验探究“电流跟电阻的关系”。已知电源电压为6 V且保持不变,实验用到的电阻阻值分别为5 Ω、10 Ω、15 Ω、20 Ω、25 Ω。
(1)请根据图甲所示的电路图将图乙所示的实物电路连接完整(导线不允许交叉);
答:
(2)小欣把5 Ω定值电阻接入电路后,闭合开关,发现电流表无示数而电压表有示数,则电路中的故障可能是__ __;
A.电阻R处短路
B.电阻R处断路
C.滑动变阻器处断路
(3)排除故障后进行实验。实验中多次改变R的阻值,调节滑动变阻器的滑片,使电压表示数保持不变,记下电流表的示数,得到如图丙所示的电流I随电阻R变化的图象。由图象可以得出结论:电压一定时,__ __;
(4)将5 Ω定值电阻换成10 Ω定值电阻后,闭合开关,为了保持电压表的示数为__ __V不变,应将滑动变阻器的滑片向__ __(选填“A”或“B”)移动,记录此时各表的示数。
十一、教学反思
