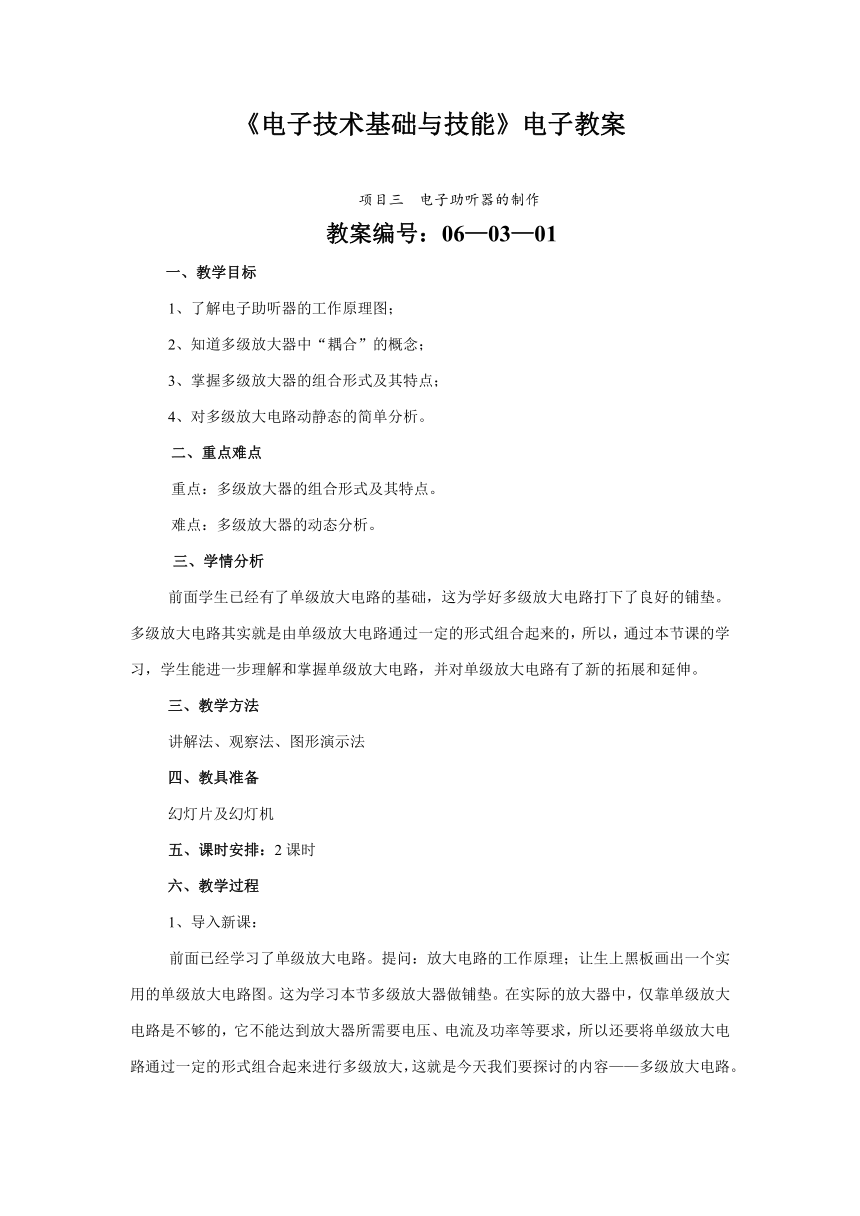

《电子技术基础与技能》电子教案
项目三 电子助听器的制作
教案编号：06—03—01
一、教学目标
1、了解电子助听器的工作原理图；
2、知道多级放大器中“耦合”的概念；
3、掌握多级放大器的组合形式及其特点；
4、对多级放大电路动静态的简单分析。
二、重点难点
重点：多级放大器的组合形式及其特点。
难点：多级放大器的动态分析。
三、学情分析
前面学生已经有了单级放大电路的基础，这为学好多级放大电路打下了良好的铺垫。多级放大电路其实就是由单级放大电路通过一定的形式组合起来的，所以，通过本节课的学习，学生能进一步理解和掌握单级放大电路，并对单级放大电路有了新的拓展和延伸。
三、教学方法
讲解法、观察法、图形演示法
四、教具准备
幻灯片及幻灯机
五、课时安排：2课时
六、教学过程
1、导入新课：
前面已经学习了单级放大电路。提问：放大电路的工作原理；让生上黑板画出一个实用的单级放大电路图。这为学习本节多级放大器做铺垫。在实际的放大器中，仅靠单级放大电路是不够的，它不能达到放大器所需要电压、电流及功率等要求，所以还要将单级放大电路通过一定的形式组合起来进行多级放大，这就是今天我们要探讨的内容——多级放大电路。
2、新授阶段
（1）出示投影（课本图3-1 电子助听器的工作原理图）
先让生对多级放大器有一个印象。然后教师结合课本图3-2给出多级放大器的定义。
（2）学习多级放大电路
1）出示投影（课本图3-3 阻容耦合多级放大电路图）
讲述这种阻容耦合多级放大电路的特点。特别是要讲明这种电路的优点是各级静态工作点互相独立。
给生时间理解并自己动手画电路图加深记忆。
2）出示投影（课本图3-4 直接耦合多级放大器电路图）
讲述这种直接耦合多级放大电路的特点。特别是要讲明这种电路的缺点是各级静态工作点互相干扰。但是优点是能同时放大交直流信号，这种电路对于放大图像信号非常重要。
例如，电视机中的图像信号。图像的背景就是直流信号，若直流信号丢失，背景黑白会不均匀，从而给显示图像带来严重影响。
给生时间理解并自己动手画电路图加深记忆。
3）出示投影（课本图3-51 变压器耦合多级放大电路图）
讲述这种变压器耦合多级放大电路的特点。特别是要讲明这种电路的优点是各级静态工作点互相独立以及变压器具有变阻特性等。
给生时间理解并自己动手画电路图加深记忆。
（3）多级放大电路的交流性能分析及频率特性
这一块内容较难讲解，因为牵连到放大电路的等效画法，另外对于放大电路的频率响应特性学生以前从来没有接触过。为此，教师可讲明多级放大电路的直流特性，对于交流特性及频率特性稍解释即可。
3、课堂小结：（略）
4、课堂练习：可用课后习题或自备随堂练习题
5、布置作业：课后习题
6、板书设计：（略）
7、教学反思
