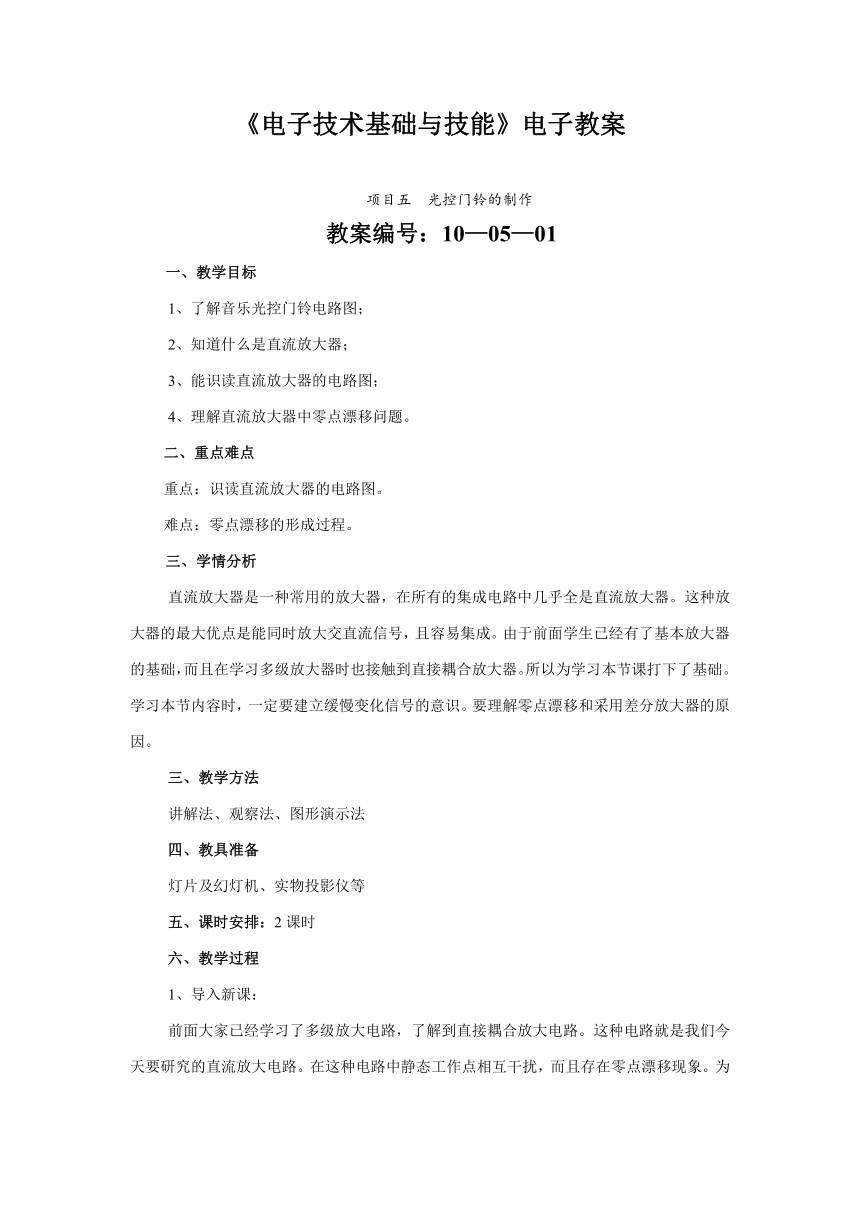

《电子技术基础与技能》电子教案
项目五 光控门铃的制作
教案编号：10—05—01
一、教学目标
1、了解音乐光控门铃电路图；
2、知道什么是直流放大器；
3、能识读直流放大器的电路图；
4、理解直流放大器中零点漂移问题。
二、重点难点
重点：识读直流放大器的电路图。
难点：零点漂移的形成过程。
三、学情分析
直流放大器是一种常用的放大器，在所有的集成电路中几乎全是直流放大器。这种放大器的最大优点是能同时放大交直流信号，且容易集成。由于前面学生已经有了基本放大器的基础，而且在学习多级放大器时也接触到直接耦合放大器。所以为学习本节课打下了基础。学习本节内容时，一定要建立缓慢变化信号的意识。要理解零点漂移和采用差分放大器的原因。
三、教学方法
讲解法、观察法、图形演示法
四、教具准备
灯片及幻灯机、实物投影仪等
五、课时安排：2课时
六、教学过程
1、导入新课：
前面大家已经学习了多级放大电路，了解到直接耦合放大电路。这种电路就是我们今天要研究的直流放大电路。在这种电路中静态工作点相互干扰，而且存在零点漂移现象。为此直流放大电路大多采用差分放大电路。本节课我们就重点来学习这种电路。
2、新授阶段
（1）教师给出直流放大器的定义
教师给出零点漂移的概念，介绍抑制零点漂移的措施。
（2）基本差分放大器
1）出示投影（课本图 5-3 差分放大器原理图）
让生认识电路图，教师讲解电路的构成特点，让生了解图中的各元器件。
给生时间理解并自己画图加深记忆。
2）抑制零点漂移的原理
主要是利用两个放大器完全对称的特点，当两个放大器同时发生零点漂移时能够相互抵消。
3）差模输入、共模输入及共模抑制比
这些内容不要用繁琐的公式推导，只要能让生明白其意义，并理解这种差模放大器与一般的单级放大器的不同点。
3、课堂小结：（略）
4、课堂练习：可用课后习题或自备随堂练习题
5、布置作业：课后习题
6、板书设计：（略）
7、教学反思
