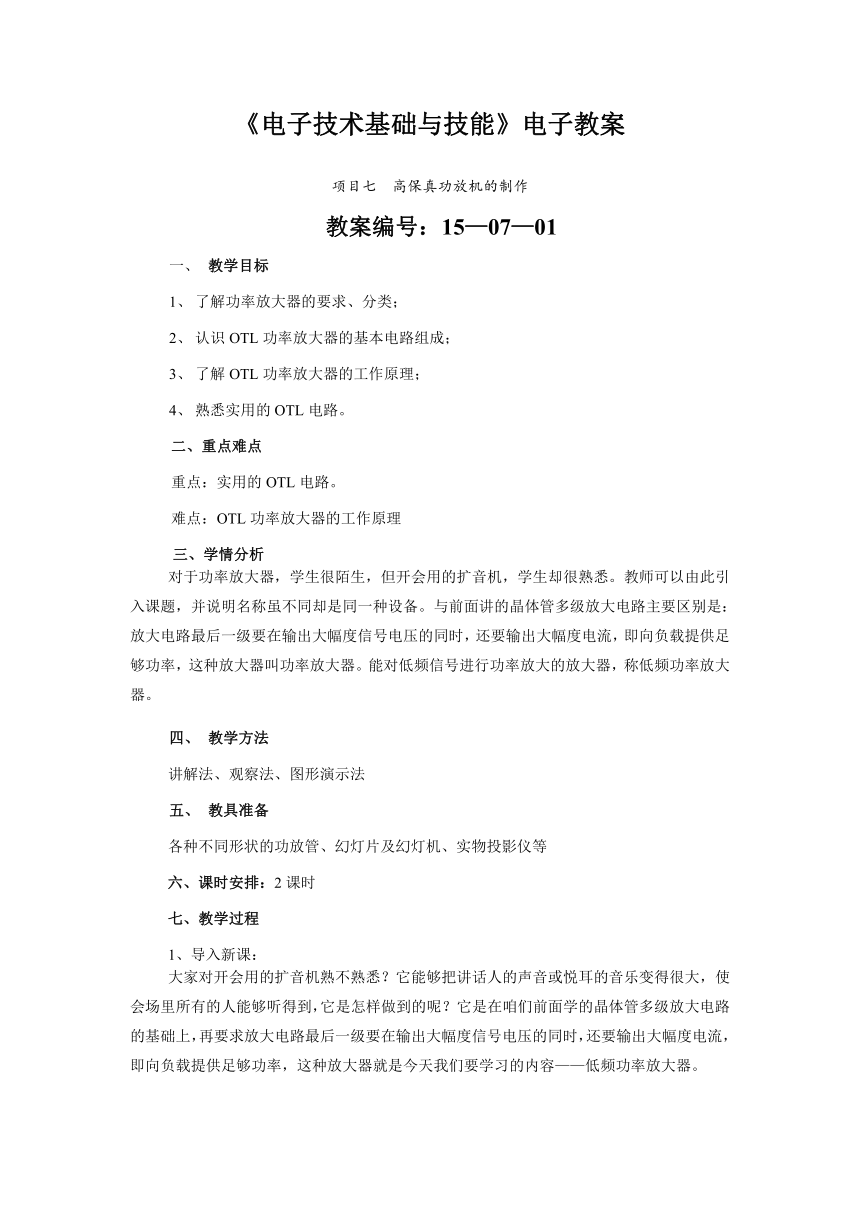

《电子技术基础与技能》电子教案
项目七 高保真功放机的制作
教案编号：15—07—01
教学目标
了解功率放大器的要求、分类；
认识OTL功率放大器的基本电路组成；
了解OTL功率放大器的工作原理；
熟悉实用的OTL电路。
二、重点难点
重点：实用的OTL电路。
难点：OTL功率放大器的工作原理
三、学情分析
对于功率放大器，学生很陌生，但开会用的扩音机，学生却很熟悉。教师可以由此引入课题，并说明名称虽不同却是同一种设备。与前面讲的晶体管多级放大电路主要区别是：放大电路最后一级要在输出大幅度信号电压的同时，还要输出大幅度电流，即向负载提供足够功率，这种放大器叫功率放大器。能对低频信号进行功率放大的放大器，称低频功率放大器。
教学方法
讲解法、观察法、图形演示法
教具准备
各种不同形状的功放管、幻灯片及幻灯机、实物投影仪等
六、课时安排：2课时
七、教学过程
1、导入新课：
大家对开会用的扩音机熟不熟悉？它能够把讲话人的声音或悦耳的音乐变得很大，使会场里所有的人能够听得到，它是怎样做到的呢？它是在咱们前面学的晶体管多级放大电路的基础上，再要求放大电路最后一级要在输出大幅度信号电压的同时，还要输出大幅度电流，即向负载提供足够功率，这种放大器就是今天我们要学习的内容——低频功率放大器。
2、新授阶段
（1）出示投影（低频功率放大器的分类图）
让学生了解低频功率放大器的分类方法及各自的工作特点，强调互补对称式推挽功放电路（OTL）性能较为突出，广泛应用。
（2）出示投影（课本图7-1 高保真功放机原理图）。
让学生认识电路图，了解图中的各元器件。并强调指出其中的功放电路是关键电路，今天我们就来重点学习这种电路。
1）基本电路组成：出示投影（课本图7-2 OTL基本电路）
介绍单电源供电比双电源加了一个电容C，少了负电源。
2）工作原理
先介绍输入信号正、负半周，VT1和 VT2 的工作状态，再说明电容C的作用。
3）电路缺点：出示投影（课本图7-3 放大器的交越失真），介绍产生失真的原因。
（3）实用的OTL电路
1）出示投影（课本图7-4 实用的OTL电路原理图）
讲解此电路避免交越失真的原理
专门说明一下C1和RP组成的特殊电路—自举升压电路。
2）实物投影展示不同形状功放电路外形，或让学生观察实物，增强学生的感性意识。
3、课堂小结：（略）
4、课堂练习：58页1. 2. 3.
5、布置作业：画高保真功放机原理图
6、板书设计：
7、教学反思
