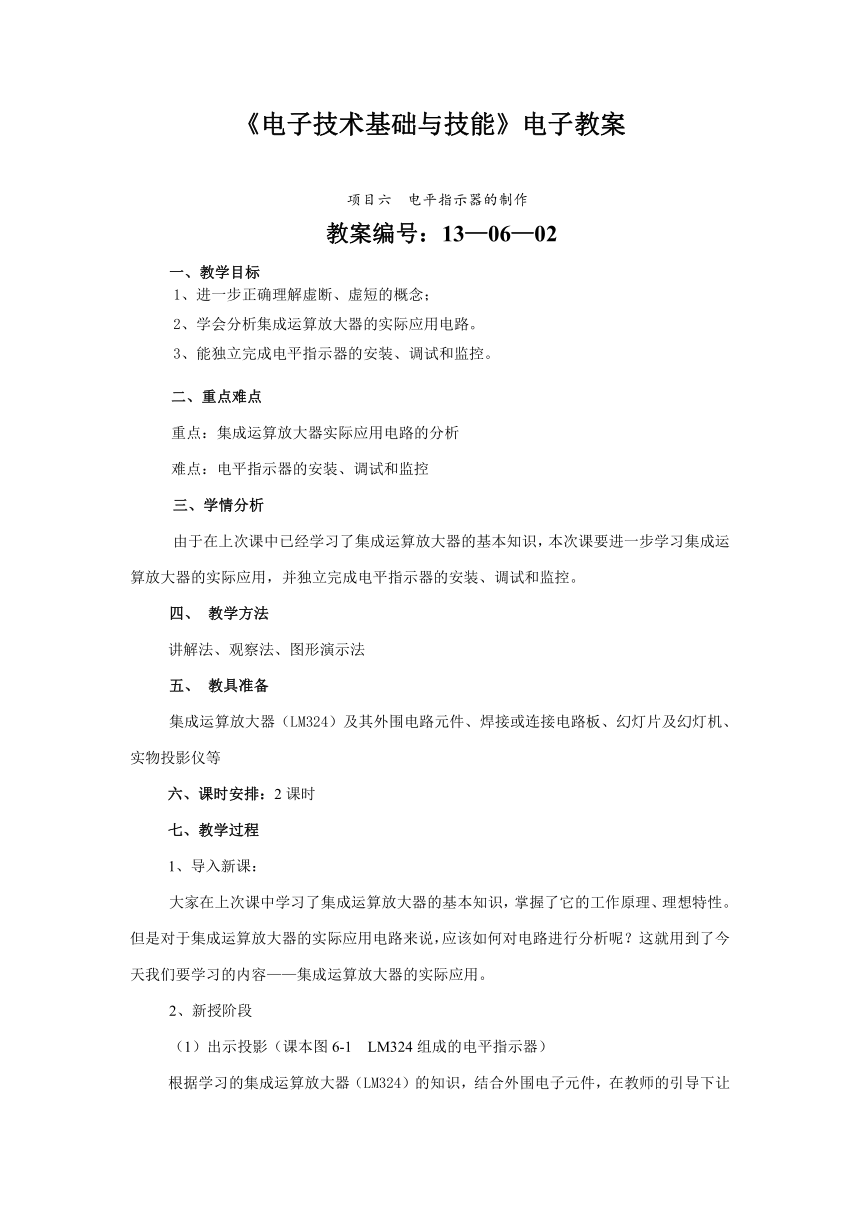

《电子技术基础与技能》电子教案
项目六 电平指示器的制作
教案编号：13—06—02
一、教学目标
1、进一步正确理解虚断、虚短的概念；
2、学会分析集成运算放大器的实际应用电路。
3、能独立完成电平指示器的安装、调试和监控。
二、重点难点
重点：集成运算放大器实际应用电路的分析
难点：电平指示器的安装、调试和监控
三、学情分析
由于在上次课中已经学习了集成运算放大器的基本知识，本次课要进一步学习集成运算放大器的实际应用，并独立完成电平指示器的安装、调试和监控。
教学方法
讲解法、观察法、图形演示法
教具准备
集成运算放大器（LM324）及其外围电路元件、焊接或连接电路板、幻灯片及幻灯机、实物投影仪等
六、课时安排：2课时
七、教学过程
1、导入新课：
大家在上次课中学习了集成运算放大器的基本知识，掌握了它的工作原理、理想特性。但是对于集成运算放大器的实际应用电路来说，应该如何对电路进行分析呢？这就用到了今天我们要学习的内容——集成运算放大器的实际应用。
2、新授阶段
（1）出示投影（课本图6-1 LM324组成的电平指示器）
根据学习的集成运算放大器（LM324）的知识，结合外围电子元件，在教师的引导下让学生分析电平指示器的工作原理，并分析各元件的作用。
（2）学生分组实践
1）分发元件及接线板，让学生认识元件。
2）根据电路图进行电路板的连接或焊接。
3）焊接完成在教师的指导下，利用电工工具不通电进行电路检查。
4）在教师的指导下，对电路板通电调试。
（3）组织学生对实际操作过程进行讨论和总结
3、课堂小结：（略）
4、布置作业：写出实验报告
6、板书设计：（略）
7、教学反思
