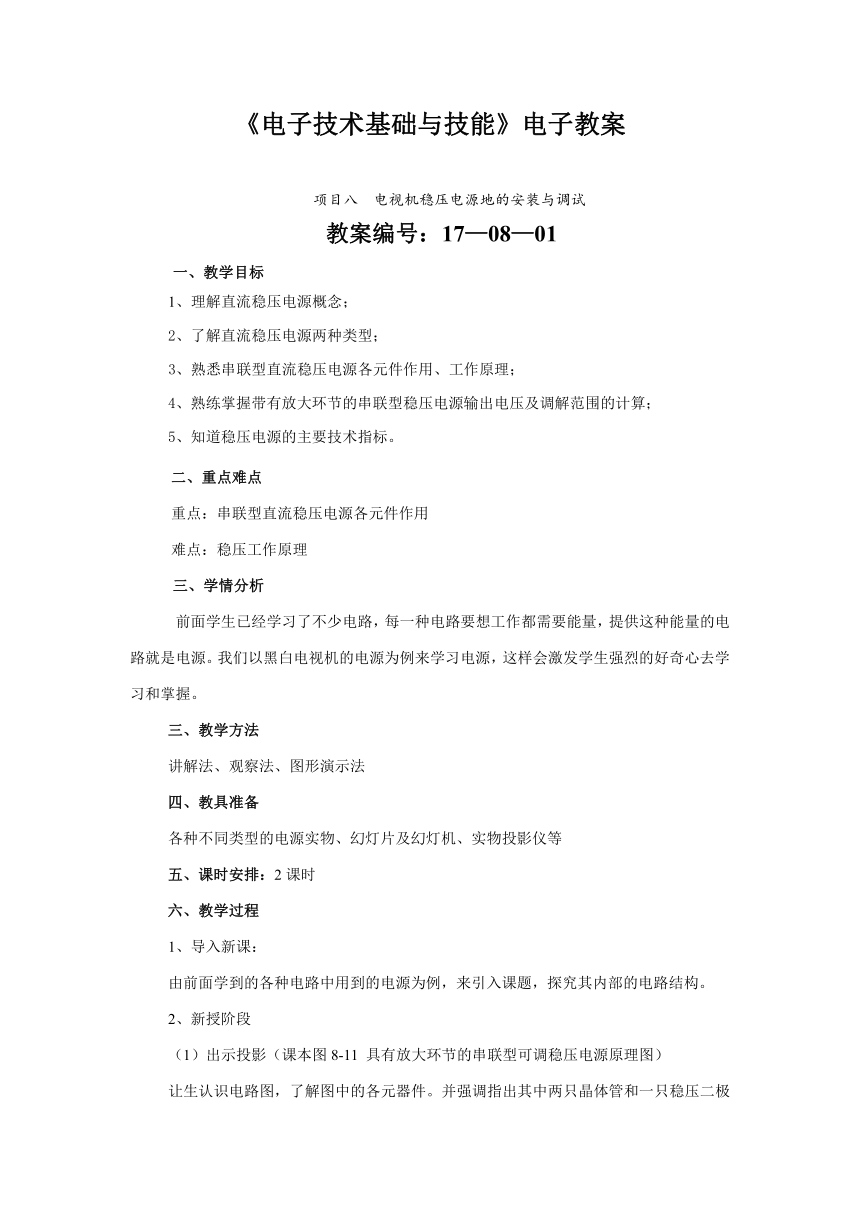

《电子技术基础与技能》电子教案
项目八 电视机稳压电源地的安装与调试
教案编号：17—08—01
一、教学目标
1、理解直流稳压电源概念；
2、了解直流稳压电源两种类型；
3、熟悉串联型直流稳压电源各元件作用、工作原理；
4、熟练掌握带有放大环节的串联型稳压电源输出电压及调解范围的计算；
5、知道稳压电源的主要技术指标。
二、重点难点
重点：串联型直流稳压电源各元件作用
难点：稳压工作原理
三、学情分析
前面学生已经学习了不少电路，每一种电路要想工作都需要能量，提供这种能量的电路就是电源。我们以黑白电视机的电源为例来学习电源，这样会激发学生强烈的好奇心去学习和掌握。
三、教学方法
讲解法、观察法、图形演示法
四、教具准备
各种不同类型的电源实物、幻灯片及幻灯机、实物投影仪等
五、课时安排：2课时
六、教学过程
1、导入新课：
由前面学到的各种电路中用到的电源为例，来引入课题，探究其内部的电路结构。
2、新授阶段
（1）出示投影（课本图8-11 具有放大环节的串联型可调稳压电源原理图）
让生认识电路图，了解图中的各元器件。并强调指出其中两只晶体管和一只稳压二极管是整个电路的核心元件，今天我们就先重点来学习这种电路。

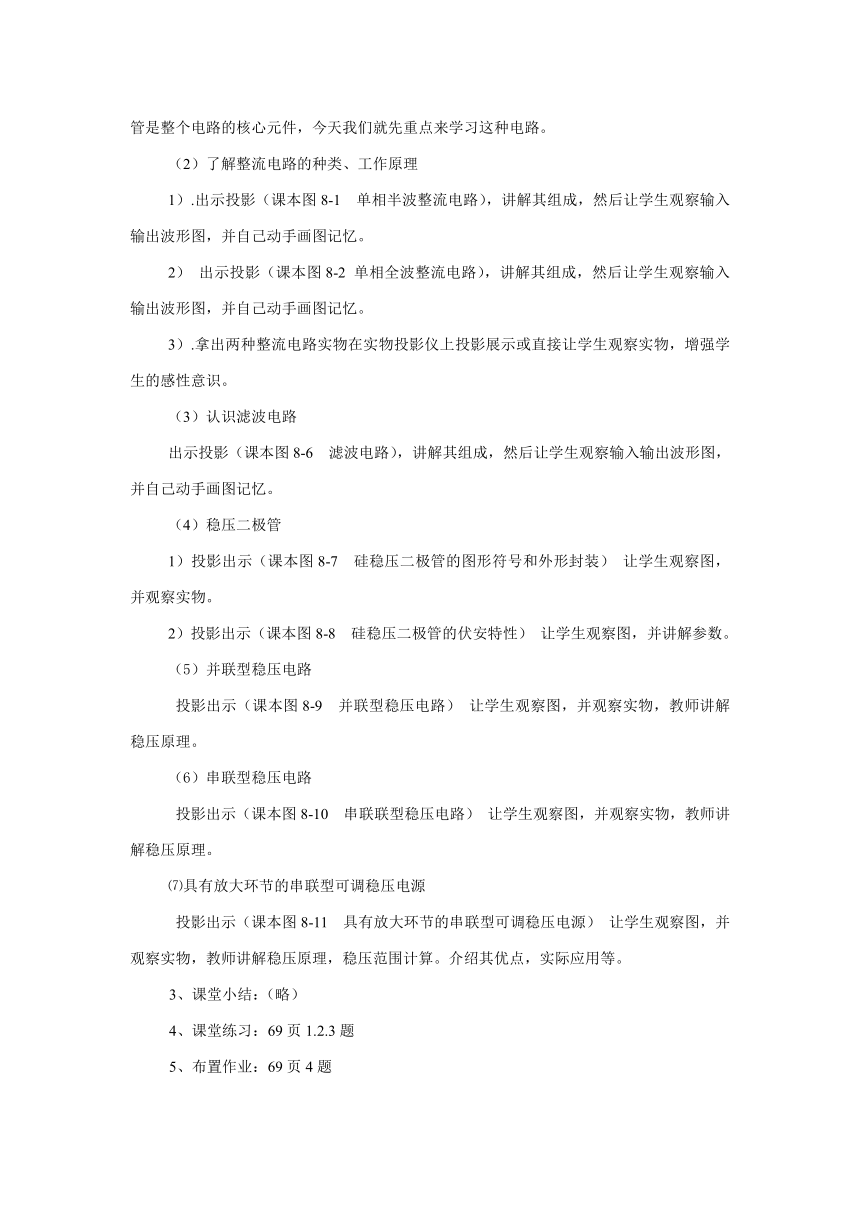

（2）了解整流电路的种类、工作原理
1）.出示投影（课本图8-1 单相半波整流电路），讲解其组成，然后让学生观察输入输出波形图，并自己动手画图记忆。
2） 出示投影（课本图8-2 单相全波整流电路），讲解其组成，然后让学生观察输入输出波形图，并自己动手画图记忆。
3）.拿出两种整流电路实物在实物投影仪上投影展示或直接让学生观察实物，增强学生的感性意识。
（3）认识滤波电路
出示投影（课本图8-6 滤波电路），讲解其组成，然后让学生观察输入输出波形图，并自己动手画图记忆。
（4）稳压二极管
1）投影出示（课本图8-7 硅稳压二极管的图形符号和外形封装） 让学生观察图，并观察实物。
2）投影出示（课本图8-8 硅稳压二极管的伏安特性） 让学生观察图，并讲解参数。
（5）并联型稳压电路
投影出示（课本图8-9 并联型稳压电路） 让学生观察图，并观察实物，教师讲解稳压原理。
（6）串联型稳压电路
投影出示（课本图8-10 串联联型稳压电路） 让学生观察图，并观察实物，教师讲解稳压原理。
⑺具有放大环节的串联型可调稳压电源
投影出示（课本图8-11 具有放大环节的串联型可调稳压电源） 让学生观察图，并观察实物，教师讲解稳压原理，稳压范围计算。介绍其优点，实际应用等。
3、课堂小结：（略）
4、课堂练习：69页1.2.3题
5、布置作业：69页4题
6、板书设计：（略）
7、教学反思
