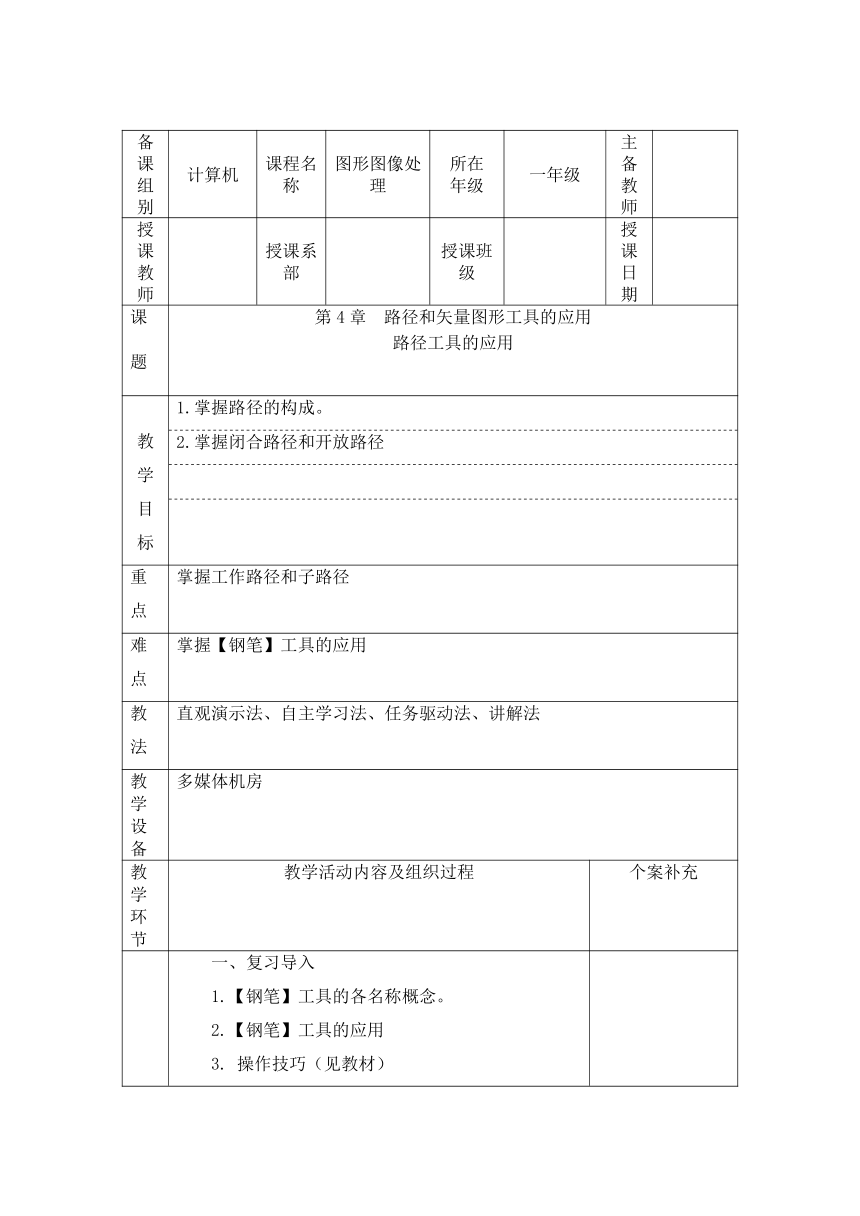

备课组别 计算机 课程名称 图形图像处理 所在 年级 一年级 主备 教师
授课教师 授课系部 授课班级 授课 日期
课题 第4章 路径和矢量图形工具的应用 路径工具的应用
教学 目标 1.掌握路径的构成。
2.掌握闭合路径和开放路径
重点 掌握工作路径和子路径
难点 掌握【钢笔】工具的应用
教法 直观演示法、自主学习法、任务驱动法、讲解法
教学设备 多媒体机房
教学环节 教学活动内容及组织过程 个案补充

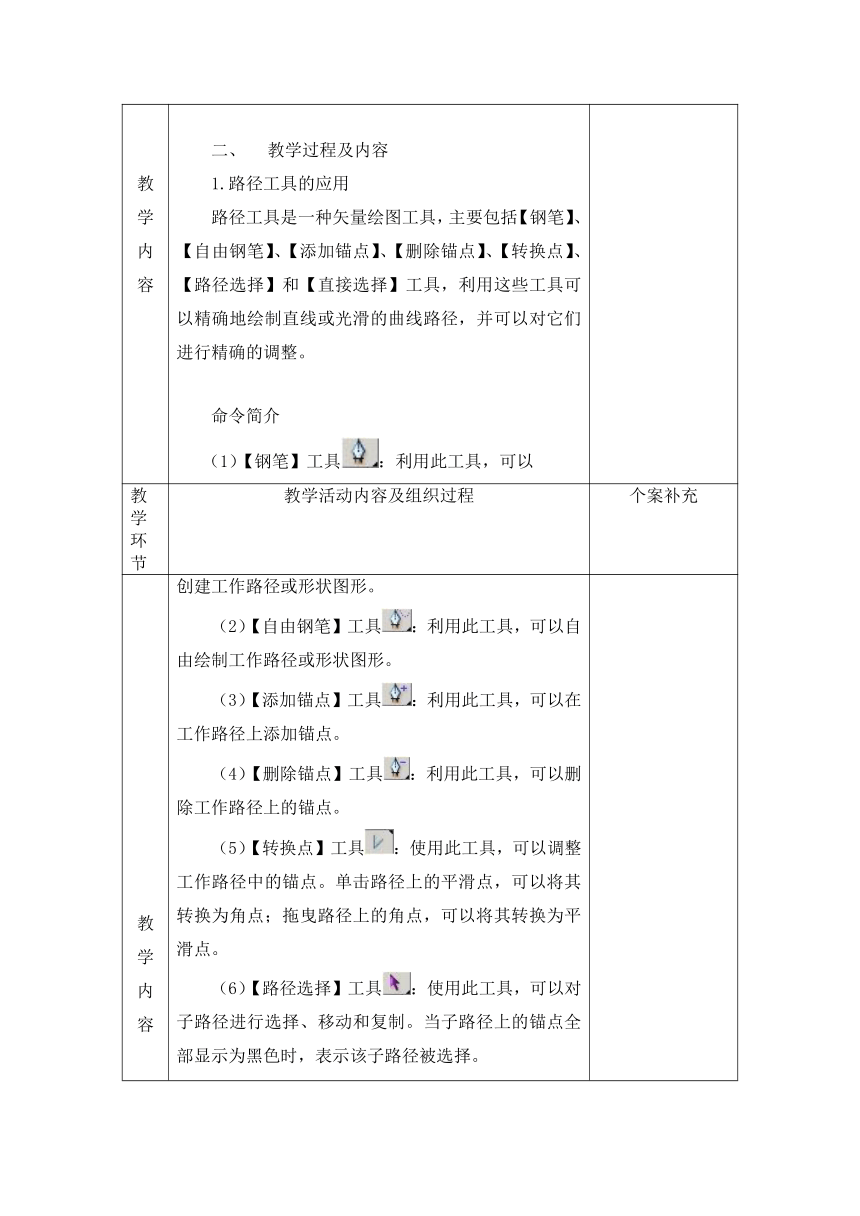

教 学 内 容 一、复习导入 1.【钢笔】工具的各名称概念。 2.【钢笔】工具的应用 3. 操作技巧（见教材） 教学过程及内容 1.路径工具的应用 路径工具是一种矢量绘图工具，主要包括【钢笔】、【自由钢笔】、【添加锚点】、【删除锚点】、【转换点】、【路径选择】和【直接选择】工具，利用这些工具可以精确地绘制直线或光滑的曲线路径，并可以对它们进行精确的调整。 命令简介 （1）【钢笔】工具：利用此工具，可以
教学环节 教学活动内容及组织过程 个案补充

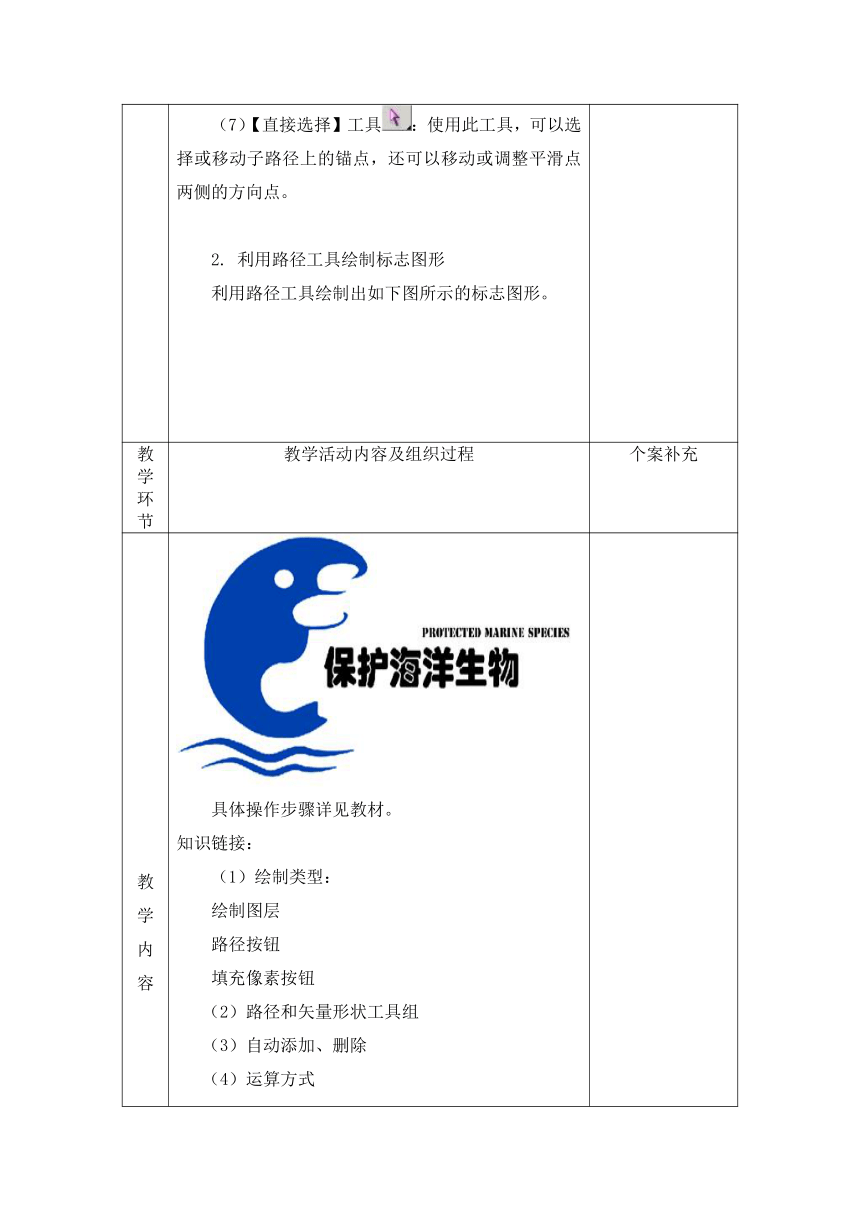

教 学 内 容 创建工作路径或形状图形。 （2）【自由钢笔】工具：利用此工具，可以自由绘制工作路径或形状图形。 （3）【添加锚点】工具：利用此工具，可以在工作路径上添加锚点。 （4）【删除锚点】工具：利用此工具，可以删除工作路径上的锚点。 （5）【转换点】工具：使用此工具，可以调整工作路径中的锚点。单击路径上的平滑点，可以将其转换为角点；拖曳路径上的角点，可以将其转换为平滑点。 （6）【路径选择】工具：使用此工具，可以对子路径进行选择、移动和复制。当子路径上的锚点全部显示为黑色时，表示该子路径被选择。 （7）【直接选择】工具：使用此工具，可以选择或移动子路径上的锚点，还可以移动或调整平滑点两侧的方向点。 2. 利用路径工具绘制标志图形 利用路径工具绘制出如下图所示的标志图形。
教学环节 教学活动内容及组织过程 个案补充

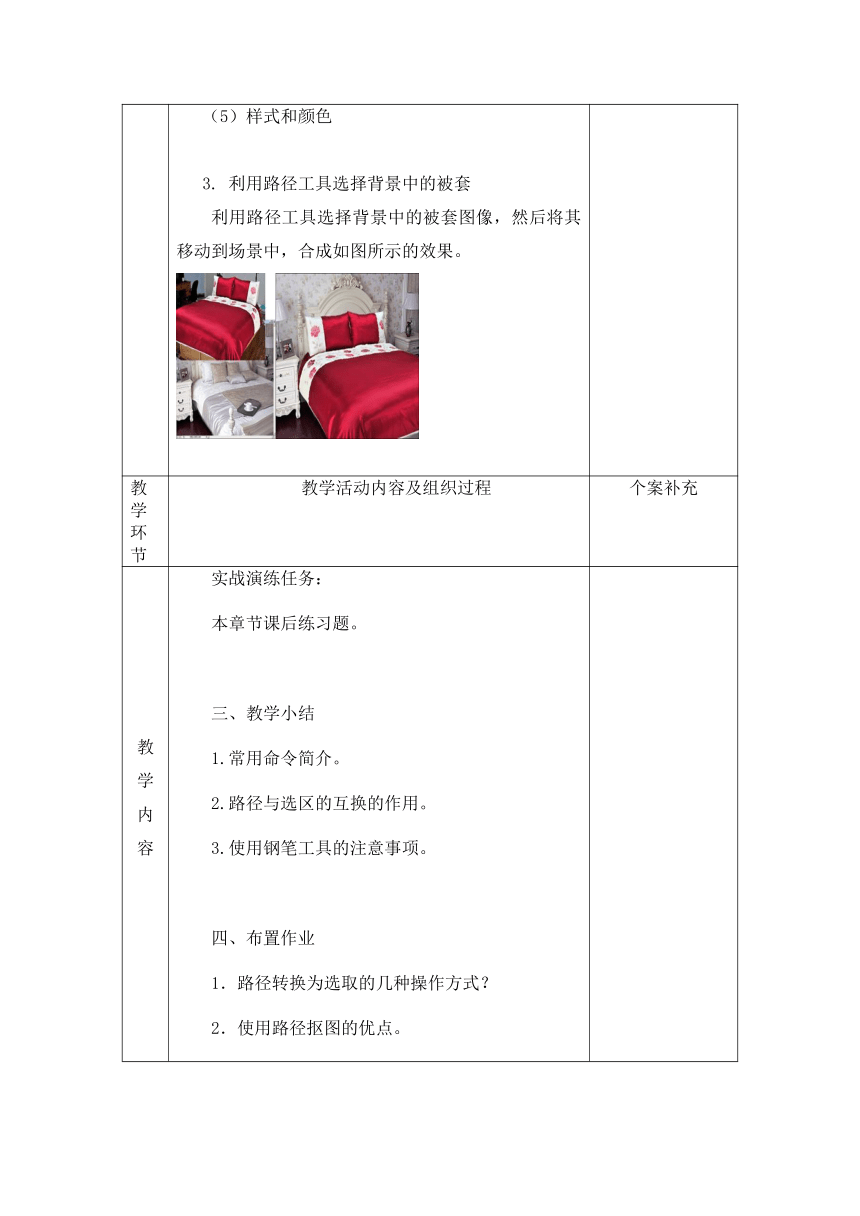

教 学 内 容 具体操作步骤详见教材。 知识链接： （1）绘制类型： 绘制图层 路径按钮 填充像素按钮 （2）路径和矢量形状工具组 （3）自动添加、删除 （4）运算方式 （5）样式和颜色 3. 利用路径工具选择背景中的被套 利用路径工具选择背景中的被套图像，然后将其移动到场景中，合成如图所示的效果。
教学环节 教学活动内容及组织过程 个案补充
教 学 内 容 实战演练任务： 本章节课后练习题。 三、教学小结 1.常用命令简介。 2.路径与选区的互换的作用。 3.使用钢笔工具的注意事项。 四、布置作业 1．路径转换为选取的几种操作方式？ 2．使用路径抠图的优点。
板 书 设 计
教后札记
江苏省XY中等专业学校2022-2023-1教案
编号：
备课组别 计算机 课程名称 图形图像处理 所在 年级 一年级 主备 教师
授课教师 授课系部 授课班级 授课 日期
课题 第4章 路径和矢量图形工具的应用 路径工具的应用
教学 目标 1.掌握【自由钢笔】工具的应用。
2.掌握【添加锚点】和【删除锚点】工具的应用。
重点 掌握【转换点】工具的应用
难点 掌握【路径】面板的使用
教法 直观演示法、自主学习法、任务驱动法、讲解法
教学设备 多媒体机房
教学环节 教学活动内容及组织过程 个案补充
教 学 内 容 一、复习导入 利用路径工具绘制标志图形 （教师点评、归纳） 教学过程及内容 1.【路径】面板 在图像文件中创建工作路径后，执行【窗口】/【路径】命令可调出【路径】面板。 命令简介 （1）【将路径作为选区载入】按钮：可以将图像文件中的路径转换为选区。 （2）【从选区生成工作路径】按钮：可将选区转换为工作路径。
教学环节 教学活动内容及组织过程 个案补充
教 学 内 容 （3）【用前景色填充路径】按钮 或【用画笔描绘路径】按钮 ：利用它们可以制作出各种复杂的图形效果。 2. 霓虹灯效果制作 利用路径、【画笔】工具和【路径】面板制作霓虹灯效果，在描绘路径时，要注意画笔笔尖大小和前景色的灵活设置。 制作完成的霓虹灯效果如图所示。 具体操作步骤详见教材。 3. 缝线效果制作 通过设置【画笔】面板中的选项及参数，并结合路径的描绘功能，制作出如图所示的缝线效果。
教学环节 教学活动内容及组织过程 个案补充
教 学 内 容 具体操作步骤详见教材。 4. 矢量图形工具 矢量图形工具主要包括【矩形】工具、【圆角矩形】工具、【椭圆】工具、【多边形】工具、【直线】工具和【自定形状】工具。它们的使用方法非常简单，选择相应的工具后，在图像文件中拖曳鼠标光标，即可绘制出需要的矢量图形。 命令简介 （1）【矩形】工具：使用此工具，可以在图像文件中绘制矩形图形。按住Shift键可以绘制正方形。 （2）【圆角矩形】工具：使用此工具，可以在图像文件中绘制具有圆角的矩形。当属性栏中的【半径】值为“0”时，绘制出的图形为矩形
教学环节 教学活动内容及组织过程 个案补充
教 学 内 容 （3）【椭圆】工具：使用此工具，可以在图像文件中绘制椭圆图形。按住Shift键，可以绘制圆形。 （4）【多边形】工具：使用此工具，可以在图像文件中绘制正多边形或星形。在其属性栏中可以设置多边形或星形的边数。 （5）【直线】工具：使用此工具，可以绘制直线或带有箭头的线段。在属性栏中可以设置直线或箭头的粗细及样式。 实战演练任务：教材配套习题。 三、教学小结 四、布置作业
板 书 设 计
教后札记
