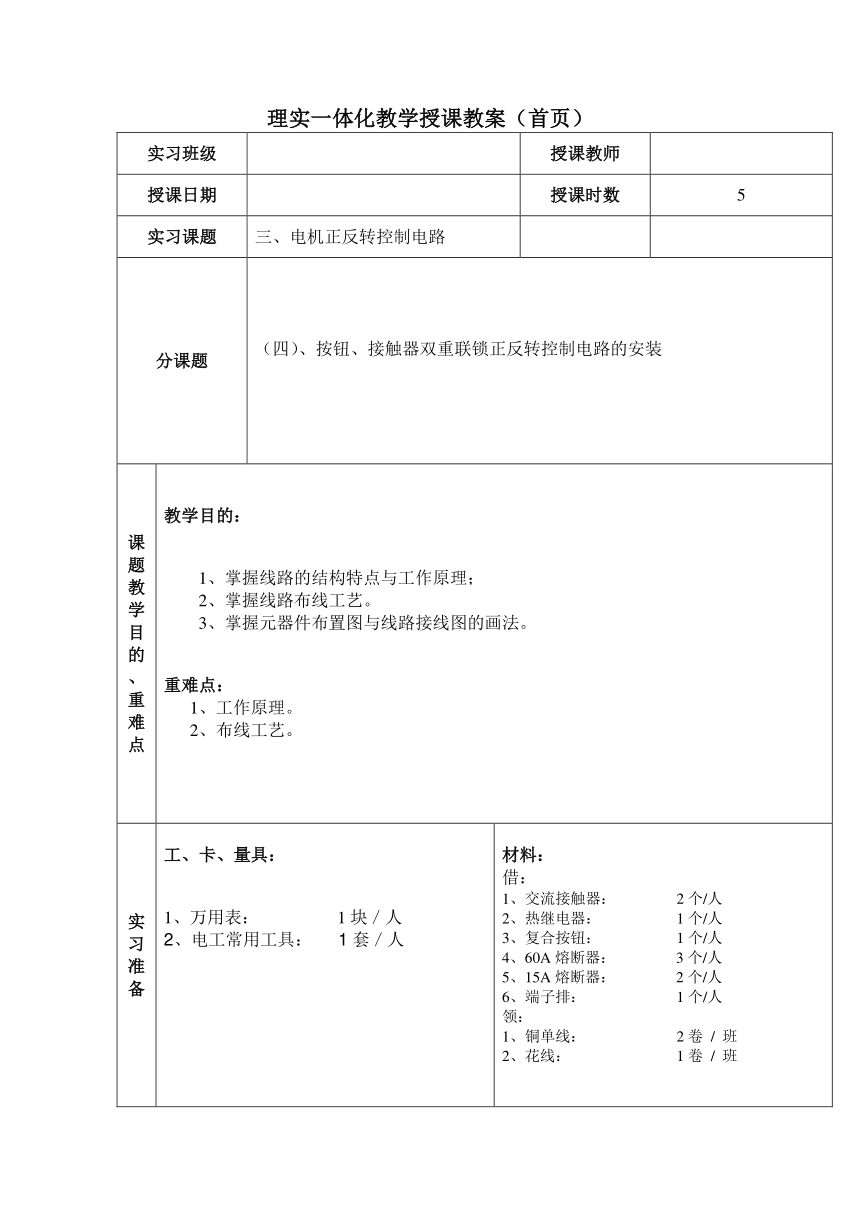

理实一体化教学授课教案（首页）
实习班级 授课教师
授课日期 授课时数 5
实习课题 三、电机正反转控制电路
分课题 （四）、按钮、接触器双重联锁正反转控制电路的安装
课题教学目的 、 重难点 教学目的： 1、掌握线路的结构特点与工作原理； 2、掌握线路布线工艺。 3、掌握元器件布置图与线路接线图的画法。 重难点： 1、工作原理。 2、布线工艺。
实习准备 工、卡、量具： 1、万用表： 1块／人 2、电工常用工具： 1套／人 材料： 借： 1、交流接触器： 2个/人 2、热继电器： 1个/人 3、复合按钮： 1个/人 4、60A熔断器： 3个/人 5、15A熔断器： 2个/人 6、端子排： 1个/人 领： 1、铜单线： 2卷 / 班 2、花线： 1卷 / 班
理实一体化教学授课教案
授 课 内 容 备 注

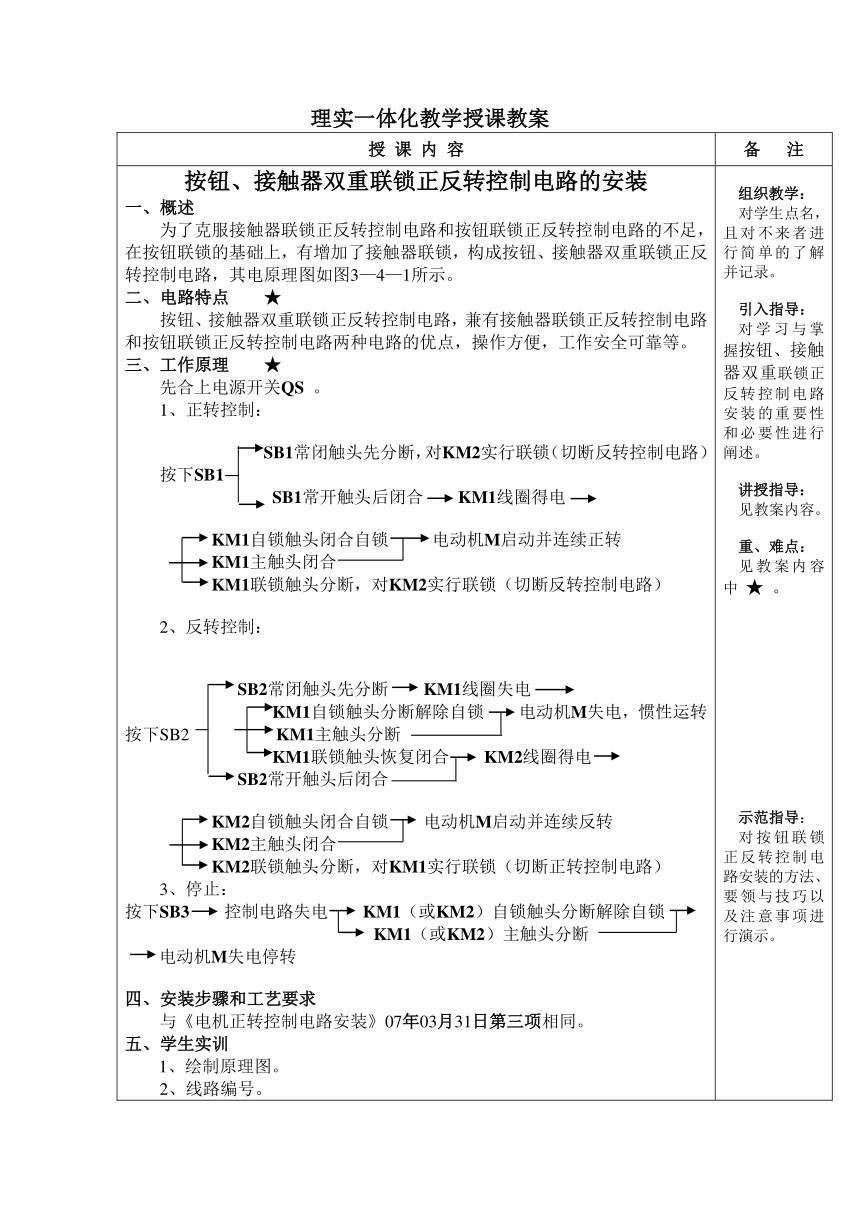

按钮、接触器双重联锁正反转控制电路的安装 一、概述 为了克服接触器联锁正反转控制电路和按钮联锁正反转控制电路的不足，在按钮联锁的基础上，有增加了接触器联锁，构成按钮、接触器双重联锁正反转控制电路，其电原理图如图3—4—1所示。 二、电路特点 ★ 按钮、接触器双重联锁正反转控制电路，兼有接触器联锁正反转控制电路和按钮联锁正反转控制电路两种电路的优点，操作方便，工作安全可靠等。 三、工作原理 ★ 先合上电源开关QS 。 1、正转控制： SB1常闭触头先分断，对KM2实行联锁（切断反转控制电路） 按下SB1 SB1常开触头后闭合 KM1线圈得电 KM1自锁触头闭合自锁 电动机M启动并连续正转 KM1主触头闭合 KM1联锁触头分断，对KM2实行联锁（切断反转控制电路） 2、反转控制： SB2常闭触头先分断 KM1线圈失电 KM1自锁触头分断解除自锁 电动机M失电，惯性运转 按下SB2 KM1主触头分断 KM1联锁触头恢复闭合 KM2线圈得电 SB2常开触头后闭合 KM2自锁触头闭合自锁 电动机M启动并连续反转 KM2主触头闭合 KM2联锁触头分断，对KM1实行联锁（切断正转控制电路） 3、停止： 按下SB3 控制电路失电 KM1（或KM2）自锁触头分断解除自锁 KM1（或KM2）主触头分断 电动机M失电停转 四、安装步骤和工艺要求 与《电机正转控制电路安装》07年03月31日第三项相同。 五、学生实训 1、绘制原理图。 2、线路编号。 组织教学： 对学生点名，且对不来者进行简单的了解并记录。 引入指导： 对学习与掌握按钮、接触器双重联锁正反转控制电路安装的重要性和必要性进行阐述。 讲授指导： 见教案内容。 重、难点： 见教案内容中 ★ 。 示范指导： 对按钮联锁正反转控制电路安装的方法、要领与技巧以及注意事项进行演示。
第48页
理实一体化教学授课教案
授 课 内 容 备 注
3、绘制元器件位置图、接线图。 4、根据接线图学生按布线工艺要求且应独立完成线路的安装。 5、学生自检、互检。 6、在确保线路无误，且在教师的监护下通电试车。 六、小结： 巡回指导： 纠正、指导学生在实习过程中的错误，并解答其疑点、难点。
第49页
理实一体化教学授课教案
授 课 内 容 备 注
图3—4—1 按钮、接触器双重联锁正反转控制电原理图
第50页
理实一体化教学授课教案
授 课 内 容 备 注
图3—4—2 按钮、接触器双重联锁正反转控制电路元器件位置图 图3—4—2 按钮、接触器双重联锁正反转控制电路元器件接线图
