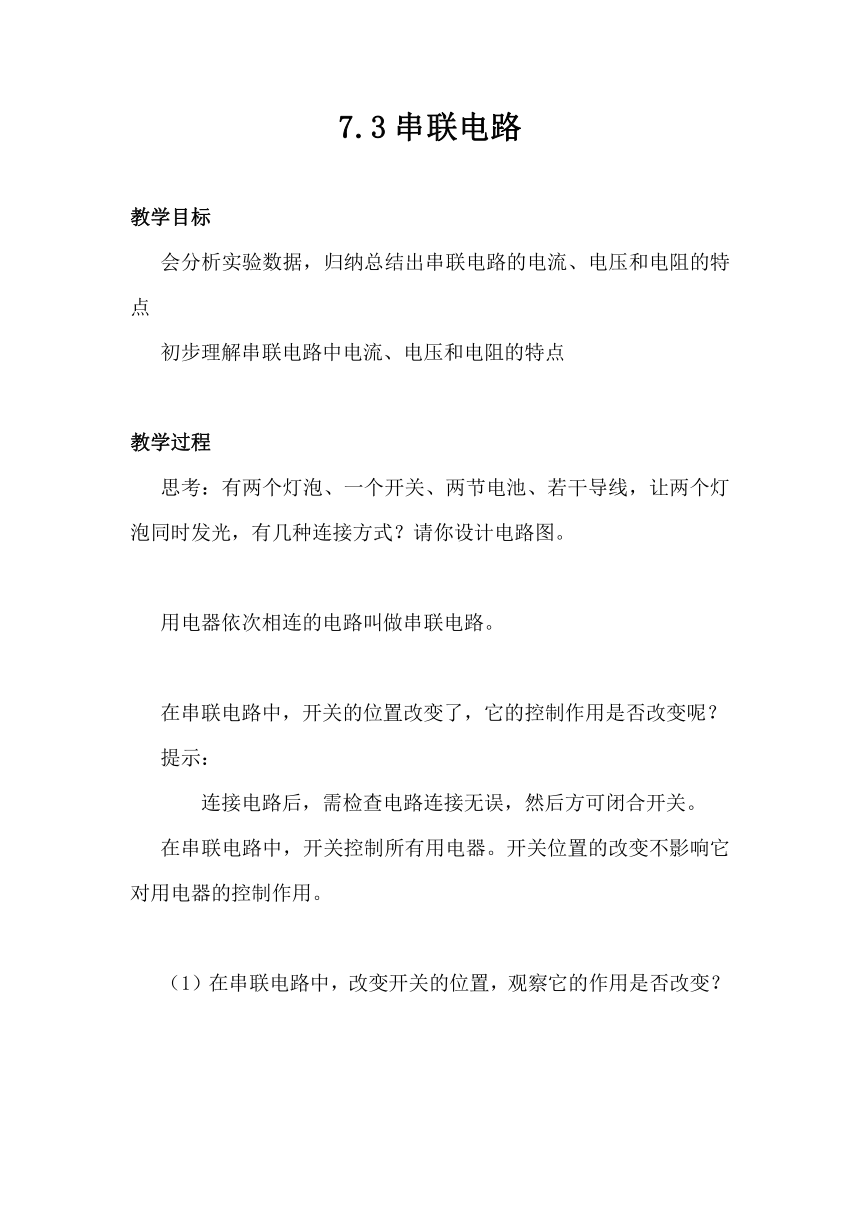

7.3串联电路
教学目标
会分析实验数据，归纳总结出串联电路的电流、电压和电阻的特点
初步理解串联电路中电流、电压和电阻的特点
教学过程
思考：有两个灯泡、一个开关、两节电池、若干导线，让两个灯泡同时发光，有几种连接方式？请你设计电路图。
用电器依次相连的电路叫做串联电路。
在串联电路中，开关的位置改变了，它的控制作用是否改变呢？
提示：
连接电路后，需检查电路连接无误，然后方可闭合开关。
在串联电路中，开关控制所有用电器。开关位置的改变不影响它对用电器的控制作用。

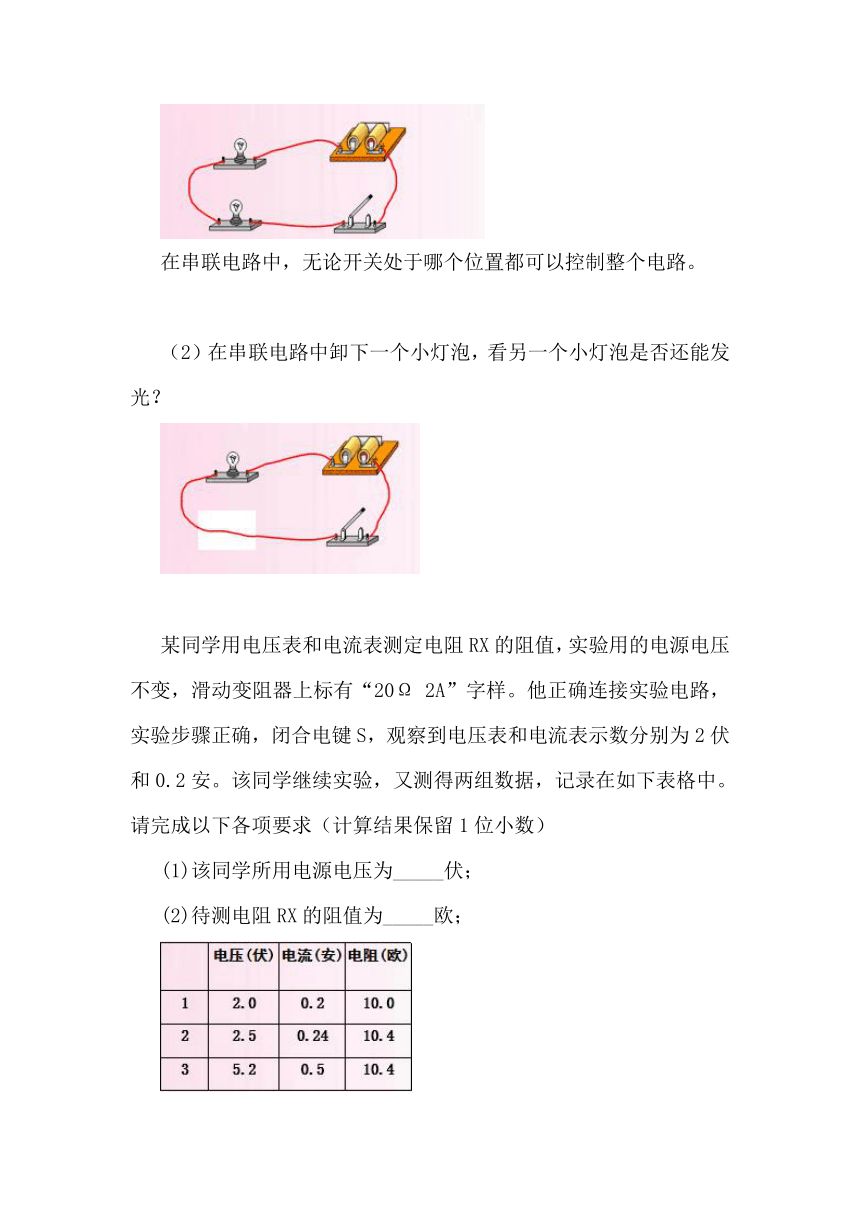

（1）在串联电路中，改变开关的位置，观察它的作用是否改变？
在串联电路中，无论开关处于哪个位置都可以控制整个电路。
（2）在串联电路中卸下一个小灯泡，看另一个小灯泡是否还能发光？
某同学用电压表和电流表测定电阻RX的阻值，实验用的电源电压不变，滑动变阻器上标有“20Ω 2A”字样。他正确连接实验电路，实验步骤正确，闭合电键S，观察到电压表和电流表示数分别为2伏和0.2安。该同学继续实验，又测得两组数据，记录在如下表格中。请完成以下各项要求（计算结果保留1位小数）
(1)该同学所用电源电压为_____伏；
(2)待测电阻RX的阻值为_____欧；
(3)该同学设想进行第4次实验：
通过调节滑动变阻器的滑片，使电压表的示数为1.5伏，再观察电流表示数。请问这次设想能否实现 _______
主要原因是______________________。
如图所示电路中，电源电压不变，闭合开关后，电压表V1的示数为9伏，电压表V2的示数为3伏，则灯L1两端的电压为____V，则灯L2两端的电压为______V，则电源的电压为______V．
用一个电阻R来替代串联电路中的两个电阻R1和R2，且效果相同，我们把这个电阻R叫做串联电路的总电阻。
串联电路的电阻规律
等效替代法
公式推导
如甲图所示在串联电路中，
电流处处相等，
总电压等于分电压之和
根据欧姆定律
如乙图所示
两图电压相同，所以
I=I1=I2
U=U1+U2
U1=IR1 ,U2=IR2
U=IR
IR= IR1+ IR2
R= R1+ R2
串联电路总电阻等于各串联电阻之和。R=R1+R2
知识拓展
1. 导体串联后，相当于增长了导体的长度，所以等效电阻大于每个串联导体的电阻。
2.串联电路总电路大于任何一个串联电阻
一只8Ω的电阻与一只2Ω的电阻串联，串联后的等效电阻( )
A、小于10Ω，且大于6Ω B、小于8Ω，且大于2Ω
C、小于2Ω D、等于10Ω
串联电路三关系：
串联电路的电流关系：I1=I2=I串
串联电路的电压关系：U1+U2=U总
串联电路的电阻关系：R1+R2=R总
