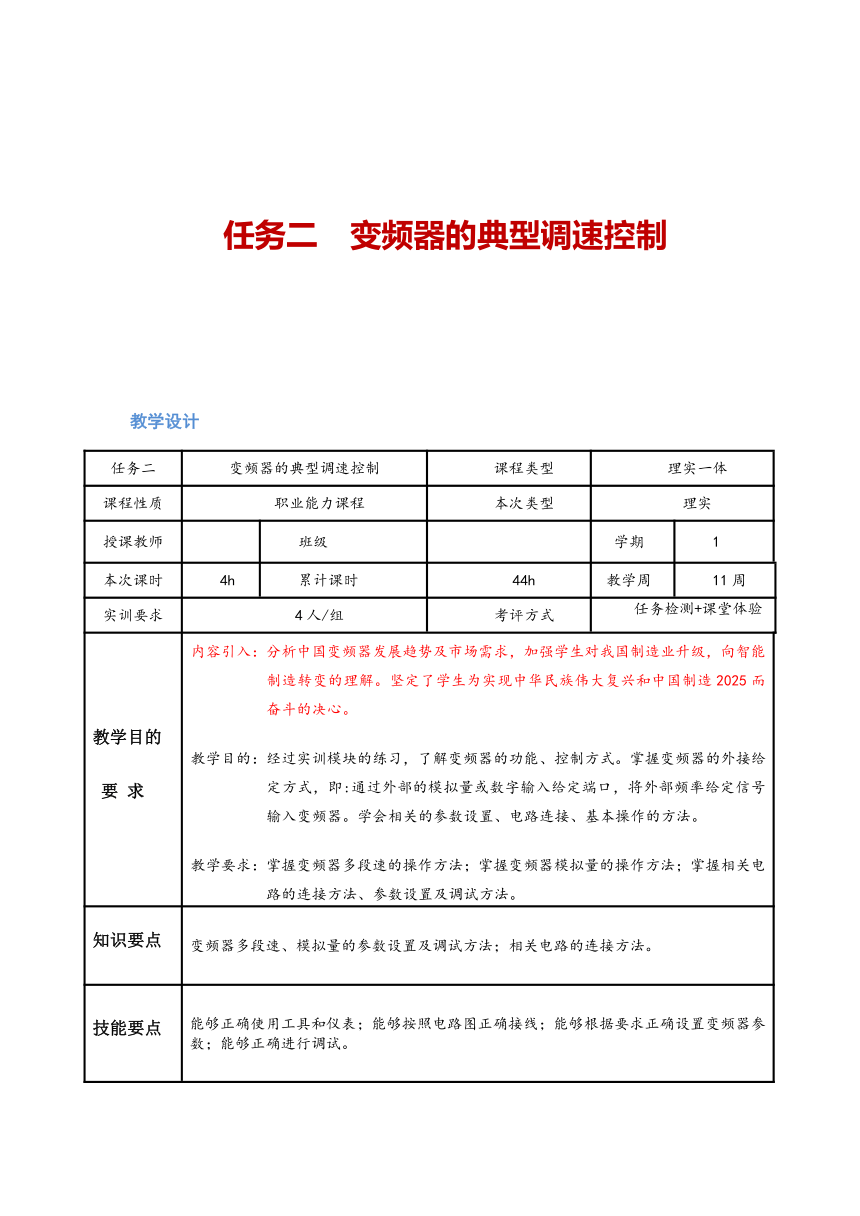

任务二 变频器的典型调速控制
教学设计
任务二 变频器的典型调速控制 课程类型 理实一体
课程性质 职业能力课程 本次类型 理实
授课教师 班级 学期 1
本次课时 4h 累计课时 44h 教学周 11周
实训要求 4人/组 考评方式 任务检测+课堂体验
教学目的 要 求 内容引入：分析中国变频器发展趋势及市场需求，加强学生对我国制造业升级，向智能制造转变的理解。坚定了学生为实现中华民族伟大复兴和中国制造2025而奋斗的决心。 教学目的：经过实训模块的练习，了解变频器的功能、控制方式。掌握变频器的外接给定方式，即:通过外部的模拟量或数字输入给定端口，将外部频率给定信号输入变频器。学会相关的参数设置、电路连接、基本操作的方法。 教学要求：掌握变频器多段速的操作方法；掌握变频器模拟量的操作方法；掌握相关电路的连接方法、参数设置及调试方法。
知识要点 变频器多段速、模拟量的参数设置及调试方法；相关电路的连接方法。
技能要点 能够正确使用工具和仪表；能够按照电路图正确接线；能够根据要求正确设置变频器参 数；能够正确进行调试。
教具 三相异步电动机、变频器、多媒体课件等。
电机拖动与调速技术——预 习 指 导
任务一 变频器的基本调速控制
预习这一部分重点了解以下内容： 复习MM440变频器操作面板及参数的相关知识： MM440变频器的基本参数类型； 简略形式参数表； MM440变频器数字输入端口开关信号操作控制； MM440变频器数字输入端口开关控制的基本参数设置方法、 步骤。 复习MM440变频器的方框图 MM440变频器的内部结构功能。
内容引入
我国变频器行业起步比较晚，20 世纪 70 年代末到 80 年代中，我国开始研制变频器，早期产品可靠性差，80年代末引进了日本东芝的技术，变频器技术得以完善。直到90年代末，我国主要是引进国外变频器，三菱、安川、东芝、松下、明电舍、 ABB、AB、西门子、丹佛斯、伦茨等品牌相继进入中国，使通用变频器的应用更加广泛。
从 1990 年开始，台湾普传先后在西安、深圳、南京、昆明、北京、包头等地兴办了十几家生产变频器的合资企业，创造了闻名海内外的普传系列变频器品牌，从此打破了欧美及日本变频器产品在中国大陆市场的垄断局面，也揭开了变频器产品国产化的序幕。进入21世纪，国产变频器得到了前所未有的发展，国产变频企业由96年底不到50家，到如今已超过300 家。其中 20 至 30 家左右占据了近 80%的市场份额。外资品牌仍占主导地位。国内品牌产品成熟度和知名度方面还很难与国外品牌媲美，与国外品牌仍存在一定差距。随着我国工业 4.0和中国制造2025的提出以及工业化发展的必然趋势，低压变频器在各行业各领域的作用将越来越突出，因此可以预计我国低压变频器市场将会维持高速增长态势，预计今年，市场规模可达到 250 亿元。
教学内容
任务准备
任务一 变频器的典型调速控制
变频器的控制方式
任务实施
实训模块1 变频器固定频率操作控制与运行（多段速）
实训模块2 MM440变频器七段固定频率控制与运行
实训模块3 MM440变频器模拟信号操作控制与运行
任务小结
任务检测
教学目标
教学目的：经过实训模块的练习，了解变频器的功能、控制方式。掌握变频器的外接给定方式，即:通过外部的模拟量或数字输入给定端口，将外部频率给定信号输入变频器。学会相关的参数设置、电路连接、基本操作的方法。
教学要求：掌握变频器多段速的操作方法；掌握变频器模拟量的操作方法；掌握相关电路的连接方法、参数设置及调试方法。
教学重点及难点
教学重点：变频器多段速、模拟量的参数设置及调试方法；相关电路的连接方法。
教学难点：变频器多段速、模拟量的参数设置及调试方法。
解决办法：课堂教学结合现场示范、课堂体验综合讲解。
教学方法及手段
教学方法：实施直观导入法；练习法和讨论法。
教学手段：实物演示；教学板书；PPT。
教学资源：相关的精品课程；网络教学资源；电子课件等。
教学过程
学习任务六 变频器的操作与运行
任务二 变频器的典型调速控制
课程引入：变频器在实际应用中，电动机经常要根据各类机械的工作状态进行正转、反转、点动等运行，而且，变频器的给定频率信号、电动机的起动信号等等都是通过变频器的控制端子给出的。因此，必须熟悉变频器的面板操作，能够依据实际需要，对变频器的各种功能参数进行设置。
一、知识和能力要求
1．知识要求
（1）掌握变频器多段速的操作方法；
（2）掌握变频器模拟量的操作方法；
（3）掌握MM440变频器的典型操作与应用；
（4）掌握相关电路的连接方法、参数设置及调试方法。
2．能力要求
（1）能够能够按照电路图正确连接变频器、电动机等相关电路；
（2）能够正确使用工具和仪表；
（3）能够根据要求进行相关的参数设置；
（4）能够实现变频器的面板操作、多段速运行、模拟量运行等功能。
二、任务准备
任务一 变频器的典型调速控制
变频器的控制方式
1．U/f恒定控制
2.基频以上保持U1 = U1N = C的调速控制方式
3.转差频率控制
4.矢量控制
5.直接转矩控制
6.直接转速控制
7. 矩阵式控制方式
三、任务实施
实训模块1 变频器固定频率操作控制与运行（多段速）
1）连接三段固定频率控制电路
2）分析三段固定频率控制状态表
3）设置变频器三段固定频率控制参数
实训模块2 MM440变频器七段固定频率控制与运行
1）连接七段固定频率控制电路
2）分析七段固定频率控制状态表
3）设置变频器七段固定频率控制参数
实训模块3 MM440变频器模拟信号操作控制与运行
1）连接MM440变频器模拟信号控制电路
2）设置变频器模拟运行控制参数
复习思考题1-9
任务小结
依据任务完成的具体情况，总结编写任务二变频器的典型调速控制
的要点。
任务检测
1、模块检测模拟试卷
2、依据评价与考核内容给出学习这一模块的成绩。
课后记
1、教学手段：采用多媒体和板书结合，演示与学生体验相结合。
2、了解目前在工业生产中变频器的使用情况，查找相关资料举例说明实际应用。
电机拖动与调速技术——复 习 指 导
任务二 变频器的典型调速控制
复习任务二着重掌握以下内容： 复习变频器多段速参数设置方法； 复习变频器模拟量参数设置方法； 搜集资料： 变频器开关量的主要应用？ 变频器多段速的主要应用？ 变频器模拟量的主要应用？
