任务二 三相变压器的运行与测试

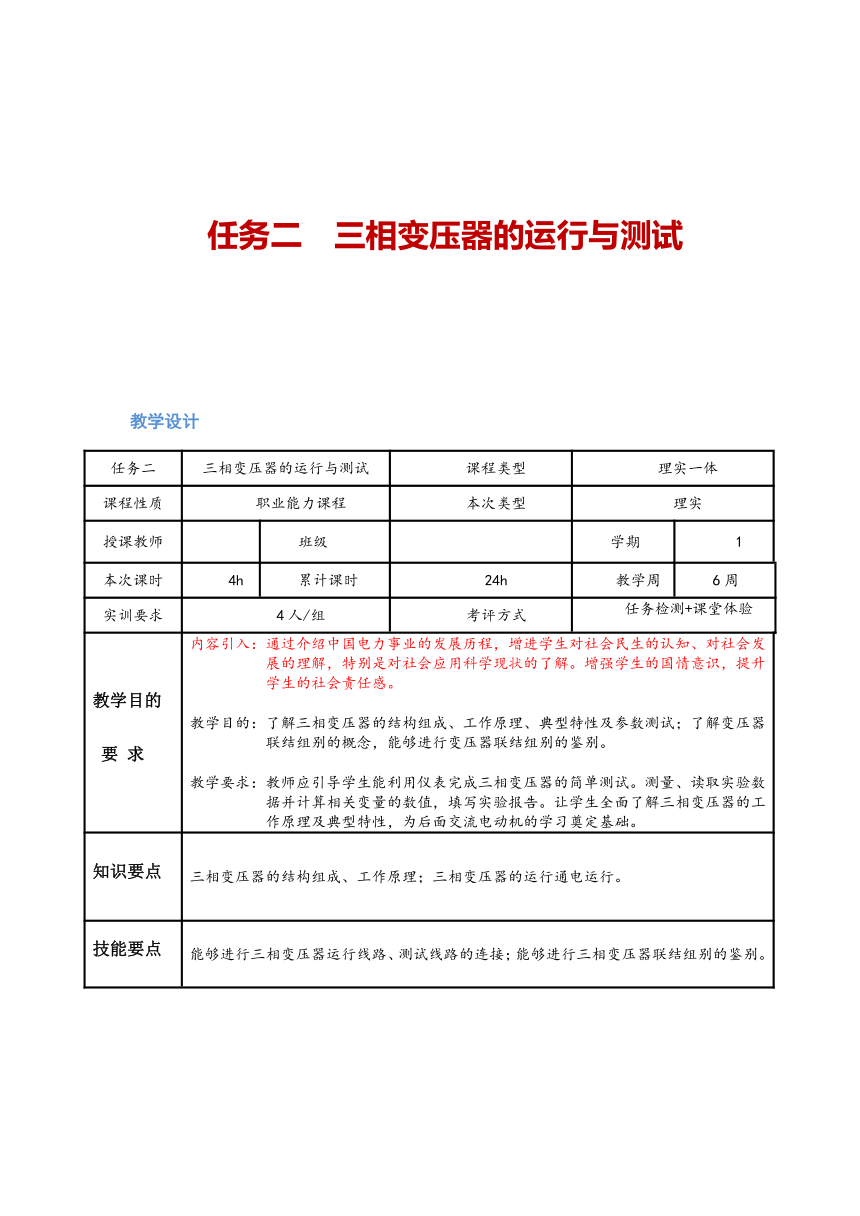

教学设计
任务二 三相变压器的运行与测试 课程类型 理实一体
课程性质 职业能力课程 本次类型 理实
授课教师 班级 学期 1
本次课时 4h 累计课时 24h 教学周 6周
实训要求 4人/组 考评方式 任务检测+课堂体验
教学目的 要 求 内容引入：通过介绍中国电力事业的发展历程，增进学生对社会民生的认知、对社会发展的理解，特别是对社会应用科学现状的了解。增强学生的国情意识，提升学生的社会责任感。 教学目的：了解三相变压器的结构组成、工作原理、典型特性及参数测试；了解变压器联结组别的概念，能够进行变压器联结组别的鉴别。 教学要求：教师应引导学生能利用仪表完成三相变压器的简单测试。测量、读取实验数据并计算相关变量的数值，填写实验报告。让学生全面了解三相变压器的工作原理及典型特性，为后面交流电动机的学习奠定基础。
知识要点 三相变压器的结构组成、工作原理；三相变压器的运行通电运行。
技能要点 能够进行三相变压器运行线路、测试线路的连接；能够进行三相变压器联结组别的鉴别。
教具 三相变压器、电压电流表、多媒体课件等。
电机拖动与调速技术——预 习 指 导
任务二 三相变压器的运行与测试
预习这一部分重点了解以下内容： 三相变压器的应用： 复习三相变压器涉及的电磁基础知识； 搜集目前三相变压器应用的资料； 能举例说出几种三相变压器在实际中应用的例子。 三相变压器目前的发展情况。
内容引入

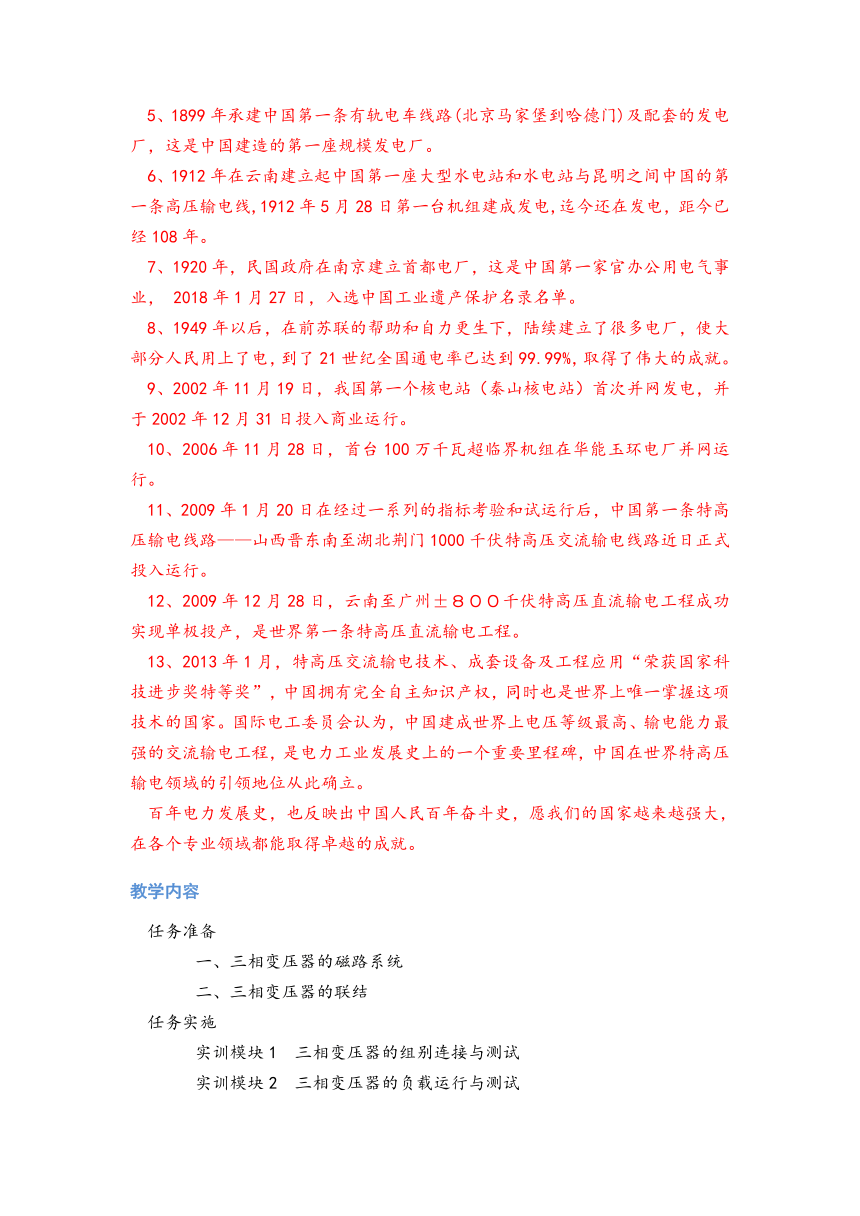

1、1878年（清光绪五年），上海的英国殖民主义者为了欢迎美国总统格兰脱路过上海，特地运来了一台小型引擎发电机，在上海外滩使用了两个晚上，在中华大地上点亮了第一盏电灯。
2、1879年4月，上海公共租界工部局工程师毕晓甫在虹口乍浦路一家外商仓库里，将1台10马力蒸汽机带动的直流发电机运转成功,这是中国最早的持续发电记录。
3、1882年，英国人在上海租界设立了上海电光公司，这是中国最早的发电厂.
4、1897年，上海道台蔡钧特申请建造电厂以庆贺太后生辰。在南市马路工程善后局负责搭建厂房，另从英商沪北怡和洋行租来一套发电机，组建首家华人发电厂，取名南市电灯厂。
5、1899年承建中国第一条有轨电车线路(北京马家堡到哈德门)及配套的发电厂，这是中国建造的第一座规模发电厂。
6、1912年在云南建立起中国第一座大型水电站和水电站与昆明之间中国的第一条高压输电线,1912年5月28日第一台机组建成发电,迄今还在发电，距今已经108年。
7、1920年，民国政府在南京建立首都电厂，这是中国第一家官办公用电气事业， 2018年1月27日，入选中国工业遗产保护名录名单。
8、1949年以后，在前苏联的帮助和自力更生下，陆续建立了很多电厂，使大部分人民用上了电，到了21世纪全国通电率已达到99.99%，取得了伟大的成就。
9、2002年11月19日，我国第一个核电站（秦山核电站）首次并网发电，并于2002年12月31日投入商业运行。
10、2006年11月28日，首台100万千瓦超临界机组在华能玉环电厂并网运行。
11、2009年1月20日在经过一系列的指标考验和试运行后，中国第一条特高压输电线路——山西晋东南至湖北荆门1000千伏特高压交流输电线路近日正式投入运行。
12、2009年12月28日，云南至广州±８００千伏特高压直流输电工程成功实现单极投产，是世界第一条特高压直流输电工程。
13、2013年1月，特高压交流输电技术、成套设备及工程应用“荣获国家科技进步奖特等奖”，中国拥有完全自主知识产权，同时也是世界上唯一掌握这项技术的国家。国际电工委员会认为，中国建成世界上电压等级最高、输电能力最强的交流输电工程，是电力工业发展史上的一个重要里程碑，中国在世界特高压输电领域的引领地位从此确立。
百年电力发展史，也反映出中国人民百年奋斗史，愿我们的国家越来越强大，在各个专业领域都能取得卓越的成就。
教学内容
任务准备
一、三相变压器的磁路系统
二、三相变压器的联结
任务实施
实训模块1 三相变压器的组别连接与测试
实训模块2 三相变压器的负载运行与测试
任务小结
任务检测
教学目标
教学目的：了解三相变压器的结构组成、工作原理、典型特性及参数测试；了解变压器联结组别的概念，能够进行三相变压器联结组别的鉴别。
教学要求：教师应引导学生能利用仪表完成三相变压器的简单测试。测量、读取实验数据并计算相关变量的数值，填写实验报告。让学生全面了解三相变压器的工作原理及典型特性，为后面交流电动机的学习奠定基础。
教学重点及难点
教学重点：三相变压器的结构组成、工作原理、典型特性。
教学难点：三相变压器联结组别的鉴别。
解决办法：课堂教学结合实物、现场演示、课堂体验综合讲解。
教学方法及手段
教学方法：实施直观导入法；案例教学法；练习法和讨论法。
教学手段：实物演示；教学板书；录像插件。
教学资源：相关的精品课程；网络教学资源；电子课件等。
教学过程
任务二 三相变压器的运行与测试
课程引入：提问，举例说明三相变压器用在哪儿
一、知识和能力要求
1．知识要求
（1）了解三相变压器的结构组成；
（2）理解三相变压器的工作原理；
（3）理解三相变压器的技术参数；
（4）了解三线变压器联结组别的概念；
（5）掌握变压器的测试方法。
2．能力要求
（1）能够进行变压器测试线路的连接；
（2）能够进行变压器测试参数的分析；
（3）能够进行变压器联结组别的鉴别；
（4）能够进行其他类型变压器的使用。
二、任务准备
（一）三相变压器的磁路系统
三相变压器的磁路系统可分为组式磁路和心式磁路两类。
（二）三相变压器的联结
三相变压器根据不同用途可有不同的联结组别，三相中的一次绕组和二次绕组对应的线电压之间可以形成不同的相位。为了简单明了地表达绕组不同接法与对应线电压之间的相位关系，将变压器一、二次绕组分成了不同的联接组。不论三相绕组采用什么连接方法，一、二次侧线电压的相位总是相差30°的整数倍。
为了表明高、低压侧线电压之间的相位关系，通常采用时钟表示法，即把对应相的一、二次绕组同名端点重合，一次侧线电压相量作为分针，固定指在时钟12点的位置，二次侧的线电压相量作为时针。它所指的钟点就是该联结组的组号。
变压器接线有4种基本连接形式：“Y，y”、“D，y”、“Y，d”和“D，d”。我国只采用“Y，y”和“Y，d”，
三、任务实施
实训模块1 三相变压器的组别连接与测试
（1）利用三个单相变压器实现Y/y-12；Y/y-4；Y/y-6不同组别的联结。画出三相变压器12、4、6点钟联结的相量图。
（2）利用三个单相变压器实现Y/d-11；Y/d-3；Y/d-5不同组别的联结。画出三相变压器11、3、5点钟联结的相量图。
实训模块2 三相变压器的负载运行与测试
（1）利用三个单相变压器和整流板实现负载运行（负载为直流电动机）。
（2）根据下图进行线路连接，并实现通电运行（负载为直流电动机）。
复习思考题1-9
任务小结
依据任务完成的具体情况，总结编写三相变压器的运行与测试的要点。
任务检测
1、模块检测模拟试卷
2、依据评价与考核内容给出学习这一模块的成绩。
课后记
1、教学手段：采用多媒体和板书结合，演示与学生体验相结合。
2、了解目前在工业生产中三相变压器的使用情况，查找相关资料举例说明实际应用。
电机拖动与调速技术——复 习 指 导
任务二 三相变压器的运行与测试
复习任务二着重掌握以下内容： 掌握三相变压器的结构； 掌握三相变压器的工作原理； 掌握三相变压器运行与测试的方法；（也可参照学习课件及教学演示的相关内容）； 搜集资料： 目前三相变压器的运行与测试的应用情况； 三相变压器的发展概况。
