资源简介

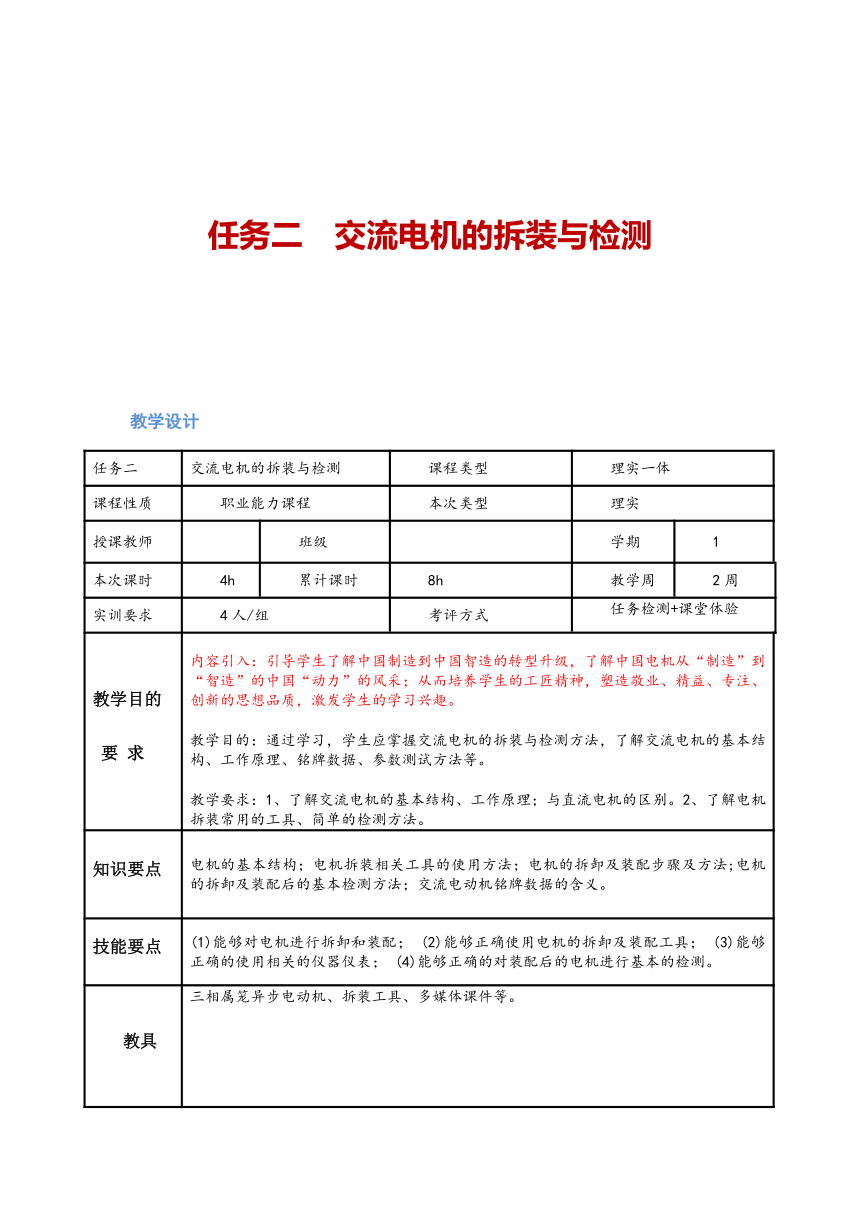

任务二 交流电机的拆装与检测
教学设计
任务二 交流电机的拆装与检测 课程类型 理实一体
课程性质 职业能力课程 本次类型 理实
授课教师 班级 学期 1
本次课时 4h 累计课时 8h 教学周 2周
实训要求 4人/组 考评方式 任务检测+课堂体验
教学目的 要 求 内容引入：引导学生了解中国制造到中国智造的转型升级，了解中国电机从“制造”到“智造”的中国“动力”的风采；从而培养学生的工匠精神，塑造敬业、精益、专注、创新的思想品质，激发学生的学习兴趣。 教学目的：通过学习，学生应掌握交流电机的拆装与检测方法，了解交流电机的基本结构、工作原理、铭牌数据、参数测试方法等。 教学要求：1、了解交流电机的基本结构、工作原理；与直流电机的区别。2、了解电机拆装常用的工具、简单的检测方法。
知识要点 电机的基本结构；电机拆装相关工具的使用方法；电机的拆卸及装配步骤及方法;电机的拆卸及装配后的基本检测方法；交流电动机铭牌数据的含义。
技能要点 (1)能够对电机进行拆卸和装配； (2)能够正确使用电机的拆卸及装配工具； (3)能够正确的使用相关的仪器仪表； (4)能够正确的对装配后的电机进行基本的检测。
教具 三相属笼异步电动机、拆装工具、多媒体课件等。

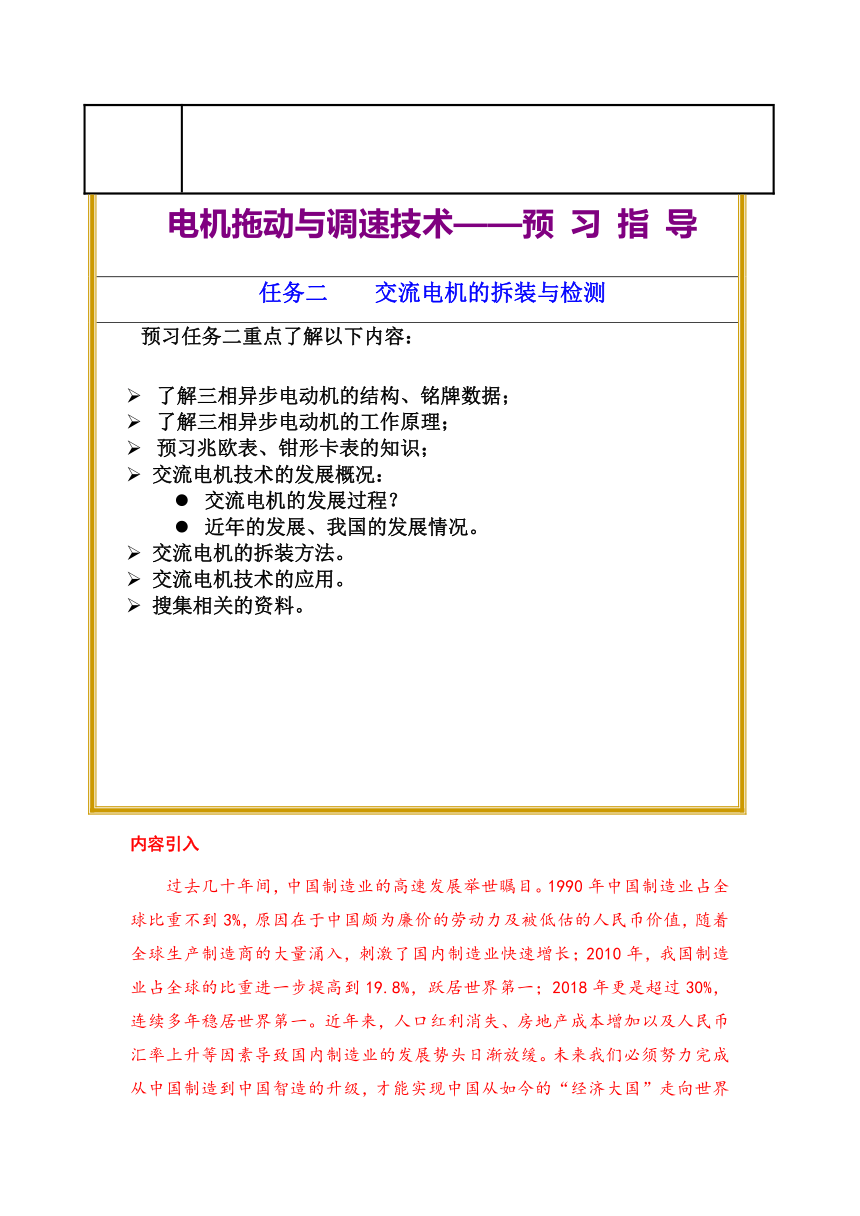

电机拖动与调速技术——预 习 指 导
任务二 交流电机的拆装与检测
预习任务二重点了解以下内容： 了解三相异步电动机的结构、铭牌数据； 了解三相异步电动机的工作原理； 预习兆欧表、钳形卡表的知识； 交流电机技术的发展概况： 交流电机的发展过程？ 近年的发展、我国的发展情况。 交流电机的拆装方法。 交流电机技术的应用。 搜集相关的资料。
内容引入

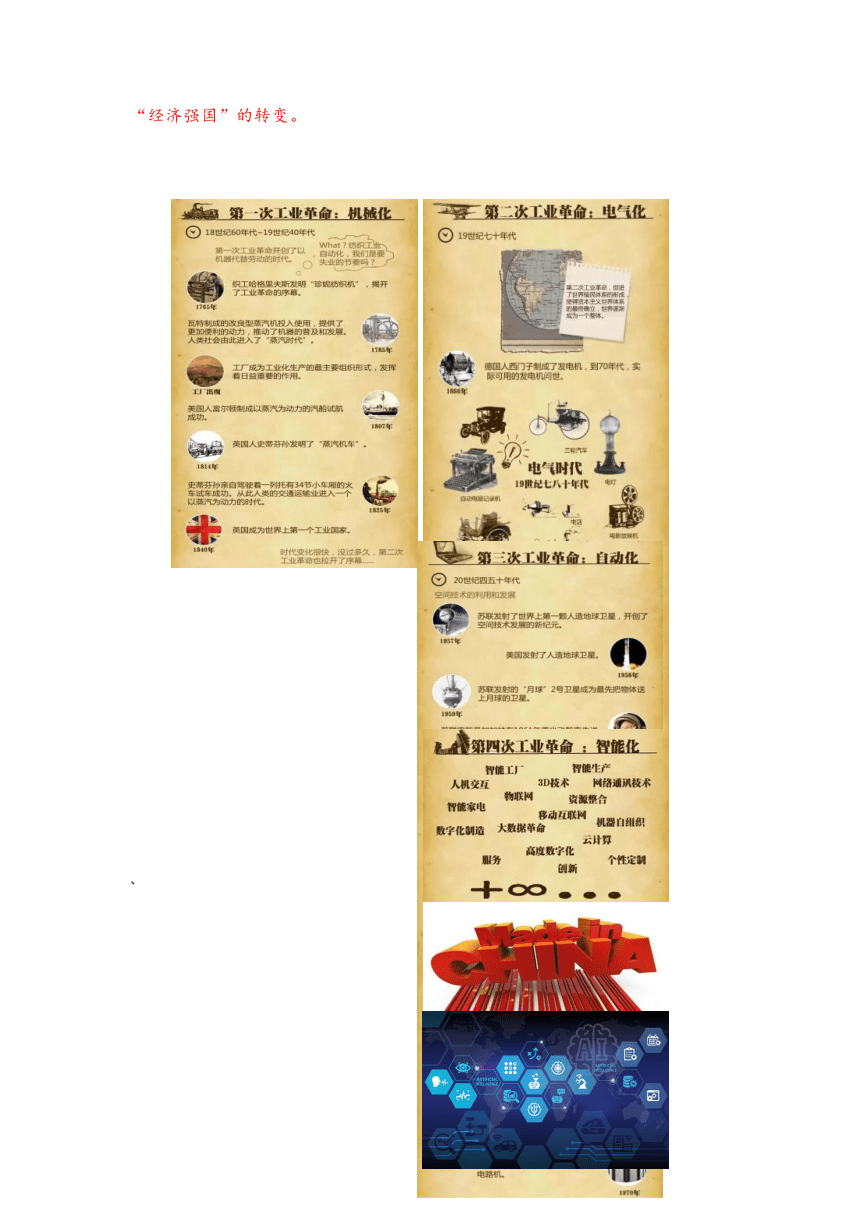

过去几十年间，中国制造业的高速发展举世瞩目。1990年中国制造业占全球比重不到3%，原因在于中国颇为廉价的劳动力及被低估的人民币价值，随着全球生产制造商的大量涌入，刺激了国内制造业快速增长；2010年，我国制造业占全球的比重进一步提高到19.8%，跃居世界第一；2018年更是超过30%，连续多年稳居世界第一。近年来，人口红利消失、房地产成本增加以及人民币汇率上升等因素导致国内制造业的发展势头日渐放缓。未来我们必须努力完成从中国制造到中国智造的升级，才能实现中国从如今的“经济大国”走向世界“经济强国”的转变。
、
教学内容
任务准备
一．三相异步电动机的分类
二．三相异步电动机的工作原理
任务实施
实训模块1 三相鼠笼型异步电动机的拆装
实训模块2 三相异步电动机拆装后的检查与测试
实训模块3 三相异步电动机定子绕组故障的局部修理
任务小结
任务检测
教学目标
教学目的：掌握交流电机的拆装与检测方法，了解交流电机的基本结构、工
作原理、铭牌数据、参数测试方法等。
教学要求：教师应引导学生对交流电机产生更深的认识，了解其在工业生产
中的应用，从而培养并建立学生的学习兴趣。
教学重点及难点
教学重点：三相异步电动机的原理；三相鼠笼异步电动机的拆装方法。
教学难点：交流电机的结构；三相鼠笼异步电动机的检测方法。
解决办法：课堂教学结合实物、现场演示、课堂体验综合讲解。
教学方法及手段
教学方法：实施直观导入法；案例教学法。
教学手段：实物演示；教学板书；录像插件；电子课件。
教学资源：相关的精品课程；网络教学资源等。
教学过程
任务二 交流电机的拆装与检测
课程引入：如何了解交流电机的结构，为维护三相异步电机的运行打下基础？
一、知识和能力要求
1.知识要求
(1)了解交流电机的基本结构；
(2)学会鼠笼电机拆装相关工具的使用方法；
(3)掌握鼠笼电机的拆卸及装配步骤及方法；
(4)掌握鼠笼电机的拆卸及装配后的基本检测方法；
(5)理解交流电动机铭牌数据的含义。
2.能力要求
(1)能够对鼠笼电机进行拆卸和装配；
(2)能够正确使用电机的拆卸及装配工具；
(3)能够正确的使用相关的仪器仪表；
(4)能够正确的对装配后的鼠笼电机进行基本的检测。
二、任务准备
（一）三相异步电动机的分类
（二）三相异步电动机的工作原理
1.旋转磁场的产生
2.三相异步电动机基本工作原理
三、任务实施
实训模块1 三相鼠笼型异步电动机的拆装
拆卸、装配、正确的使用工具。
实训模块2 三相异步电动机拆装后的检查与测试
1、参照三相异步电动机拆装后的测试报告，写出检查、测试步骤及方
法。
2、正确的连接电路，通电测试，按要求写出报告。
实训模块3 三相异步电动机定子绕组故障的局部修理
（1）根据所学的有关绕组故障的检修方法，按照定子绕组故障的局部修
理报告中的内容操作。
（2）根据故障内容首先确定检测方法、然后列出要实施的修复的方法。
（3）将检测方法和实施过程填入定子绕组故障的局部修理报告。
（4）进行总结、分析。将检查结果填入定子绕组故障的局部修理报告。
课后习题：复习思考题1-5
任务小结
依据任务完成的具体情况，总结编写、交流电机的拆装与检测的要点。
任务检测
模块检测模拟试卷
依据评价与考核内容给出学习这一模块的成绩。
课后记;
教学手段：采用多媒体和板书结合，演示与学生体验相结合。重要的是掌握电机的拆装方法。
电机拖动与调速技术——复 习 指 导
任务二 交流电机的拆装与检测
复习任务二着重掌握以下内容： 三相异步电动机的结构； 三相异步电动机的铭牌数据； 掌握三相鼠笼异步电动机的工作原理。 掌握三相鼠笼异步电动机的拆装方法： 正确认识三相鼠笼异步电动机的结构，通过老师讲解和演示，结合所学的电工知识，实践对三相鼠笼异步电动机的简单测试。 掌握拆装方法，正确的拆装三相鼠笼异步电动机； 了解三相鼠笼异步电动机的简单的维护方法。 了解直流电机与交流电机的区别及主要应用。
