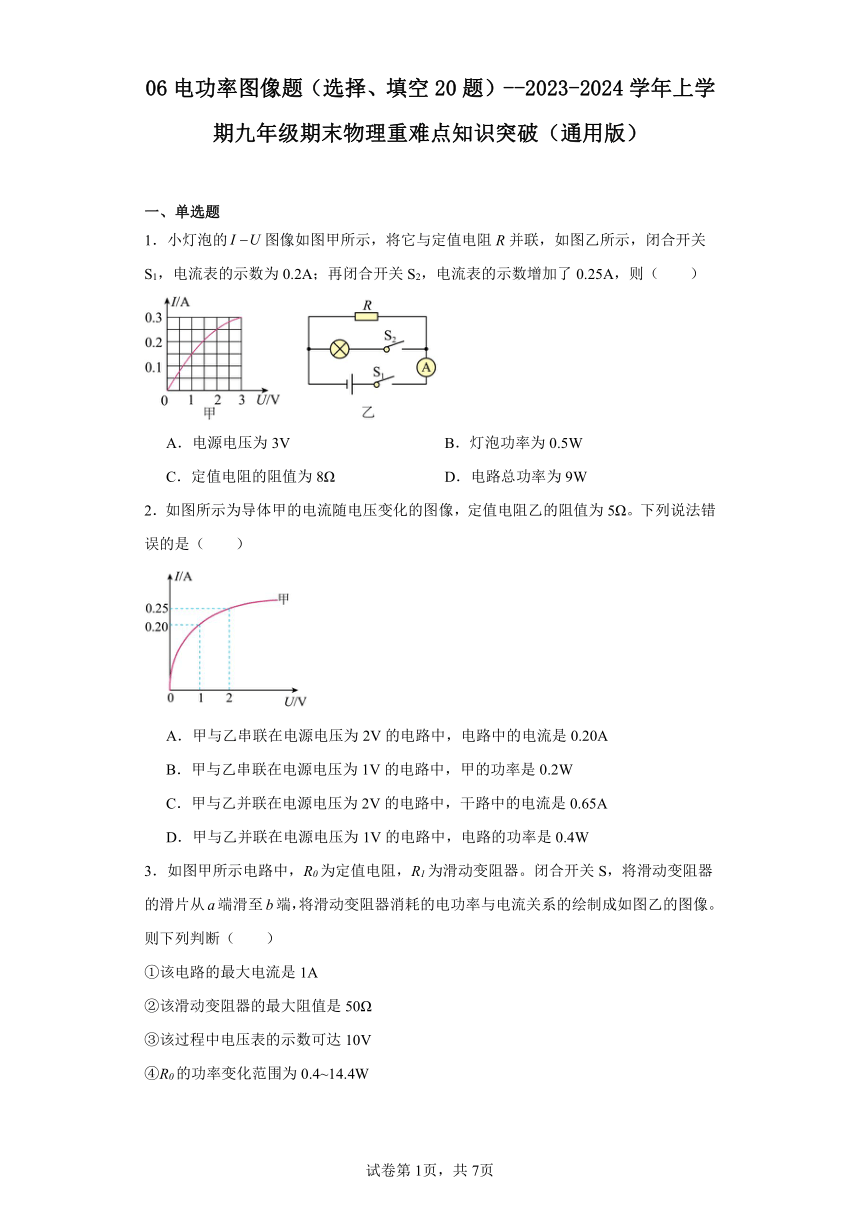

06电功率图像题（选择、填空20题）--2023-2024学年上学期九年级期末物理重难点知识突破（通用版）
一、单选题
1．小灯泡的图像如图甲所示，将它与定值电阻R并联，如图乙所示，闭合开关S1，电流表的示数为0.2A；再闭合开关S2，电流表的示数增加了0.25A，则（　　）
A．电源电压为3V B．灯泡功率为0.5W
C．定值电阻的阻值为8Ω D．电路总功率为9W
2．如图所示为导体甲的电流随电压变化的图像，定值电阻乙的阻值为5Ω。下列说法错误的是（　　）
A．甲与乙串联在电源电压为2V的电路中，电路中的电流是0.20A
B．甲与乙串联在电源电压为1V的电路中，甲的功率是0.2W
C．甲与乙并联在电源电压为2V的电路中，干路中的电流是0.65A
D．甲与乙并联在电源电压为1V的电路中，电路的功率是0.4W

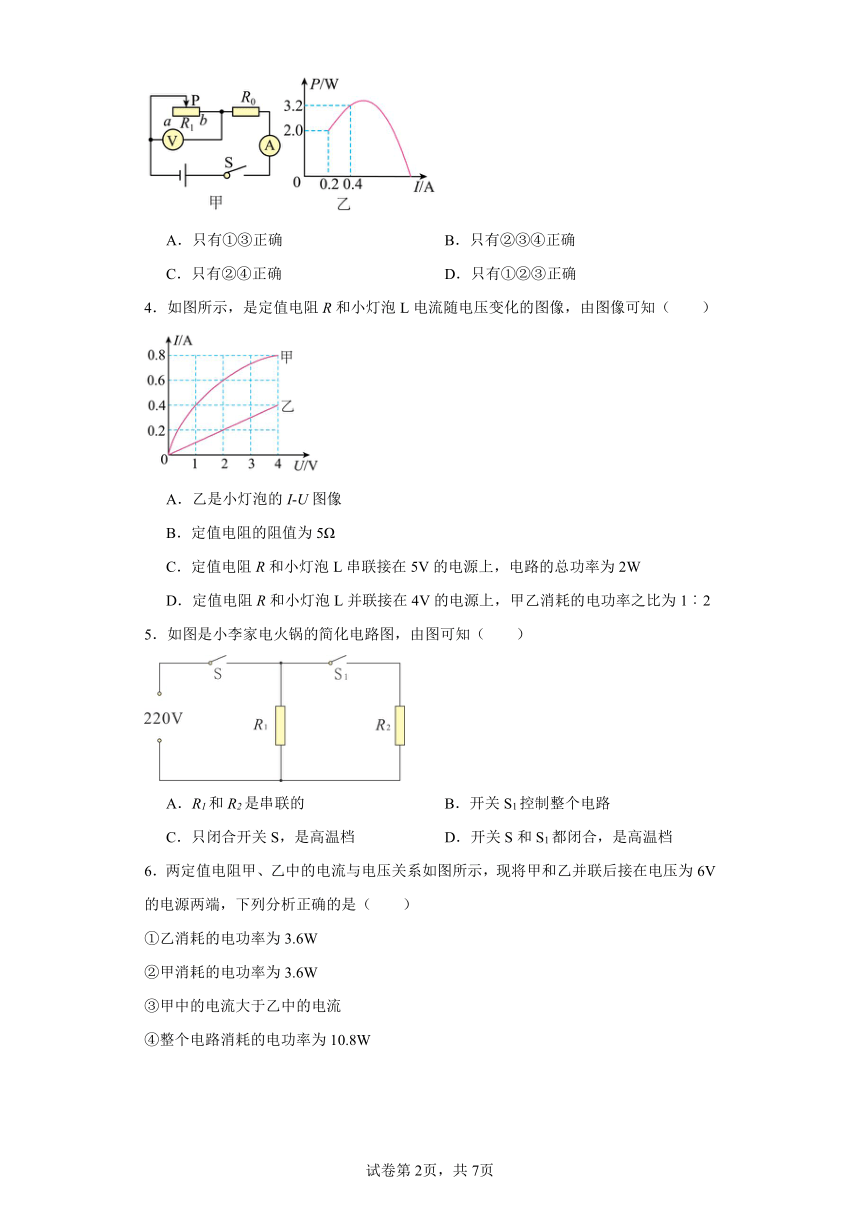

3．如图甲所示电路中，R0为定值电阻，R1为滑动变阻器。闭合开关S，将滑动变阻器的滑片从a端滑至b端，将滑动变阻器消耗的电功率与电流关系的绘制成如图乙的图像。则下列判断（　　）
①该电路的最大电流是1A
②该滑动变阻器的最大阻值是50Ω
③该过程中电压表的示数可达10V
④R0的功率变化范围为0.4~14.4W
A．只有①③正确 B．只有②③④正确
C．只有②④正确 D．只有①②③正确
4．如图所示，是定值电阻R和小灯泡L电流随电压变化的图像，由图像可知（　　）
A．乙是小灯泡的I-U图像
B．定值电阻的阻值为5Ω
C．定值电阻R和小灯泡L串联接在5V的电源上，电路的总功率为2W
D．定值电阻R和小灯泡L并联接在4V的电源上，甲乙消耗的电功率之比为1︰2
5．如图是小李家电火锅的简化电路图，由图可知（　　）
A．R1和R2是串联的 B．开关S1控制整个电路
C．只闭合开关S，是高温档 D．开关S和S1都闭合，是高温档
6．两定值电阻甲、乙中的电流与电压关系如图所示，现将甲和乙并联后接在电压为6V的电源两端，下列分析正确的是（　　）
①乙消耗的电功率为3.6W
②甲消耗的电功率为3.6W
③甲中的电流大于乙中的电流
④整个电路消耗的电功率为10.8W
A．只有①②③正确 B．只有①②④正确
C．只有①③④正确 D．只有②③④正确
7．有两个电路元件A和B，流过元件的电流与其两端电压的关系如图（甲）所示。把它们串联在电路中，如图（乙）所示。闭合开关S，这时电流表的示数为0.2A，则电源电压和元件B的电功率分别是（ ）
A．2.0V 0.8W B．4.5V 0.5W
C．2.5V 1.0W D．4.5V 1.0W
8．如图所示，电源电压保持不变，，闭合开关，断开开关，电流表示数为；同时闭合开关、，电流表示数为，此时、的电功率分别为、．下列判断正确的是
A．
B．
C．
D．

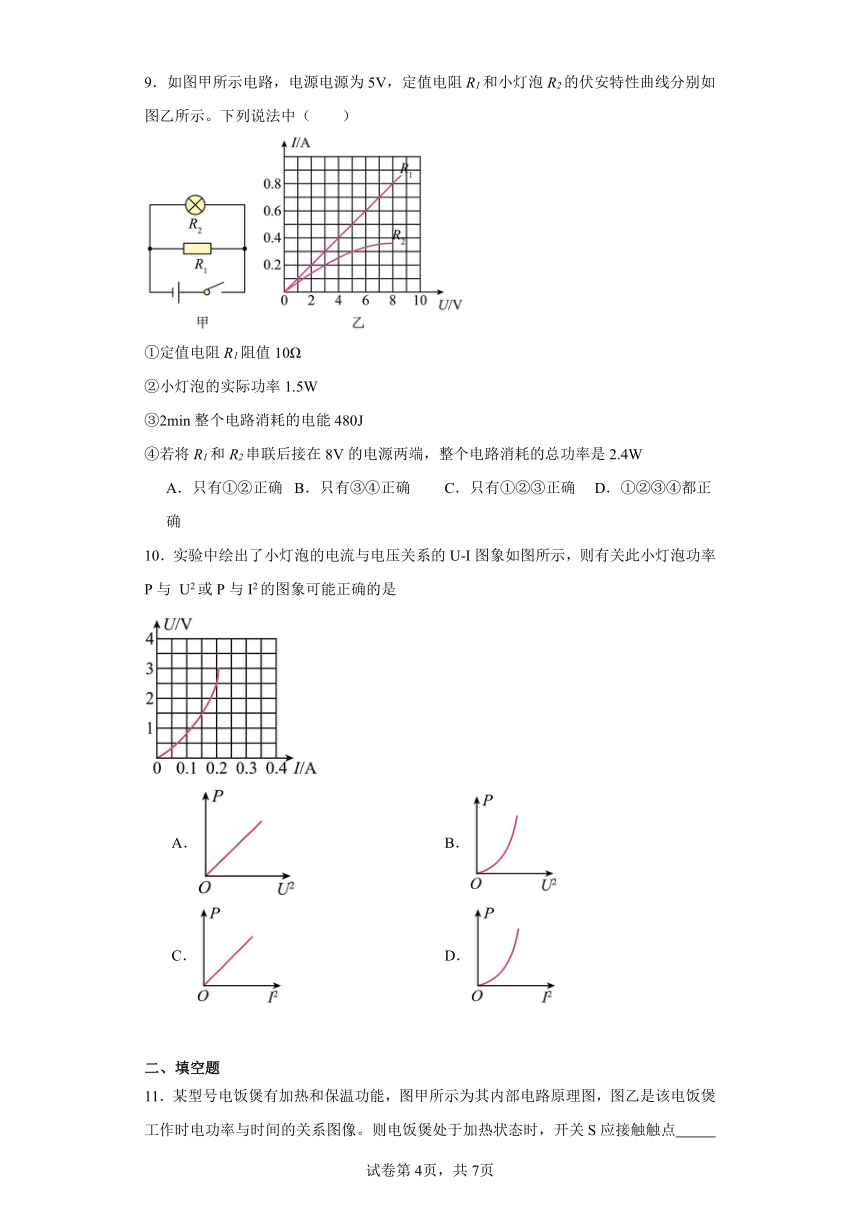

9．如图甲所示电路，电源电源为5V，定值电阻R1和小灯泡R2的伏安特性曲线分别如图乙所示。下列说法中（　　）
①定值电阻R1阻值10Ω
②小灯泡的实际功率1.5W
③2min整个电路消耗的电能480J
④若将R1和R2串联后接在8V的电源两端，整个电路消耗的总功率是2.4W
A．只有①②正确 B．只有③④正确 C．只有①②③正确 D．①②③④都正确
10．实验中绘出了小灯泡的电流与电压关系的U-I图象如图所示，则有关此小灯泡功率P与 U2或P与I2的图象可能正确的是
A． B．
C． D．
二、填空题

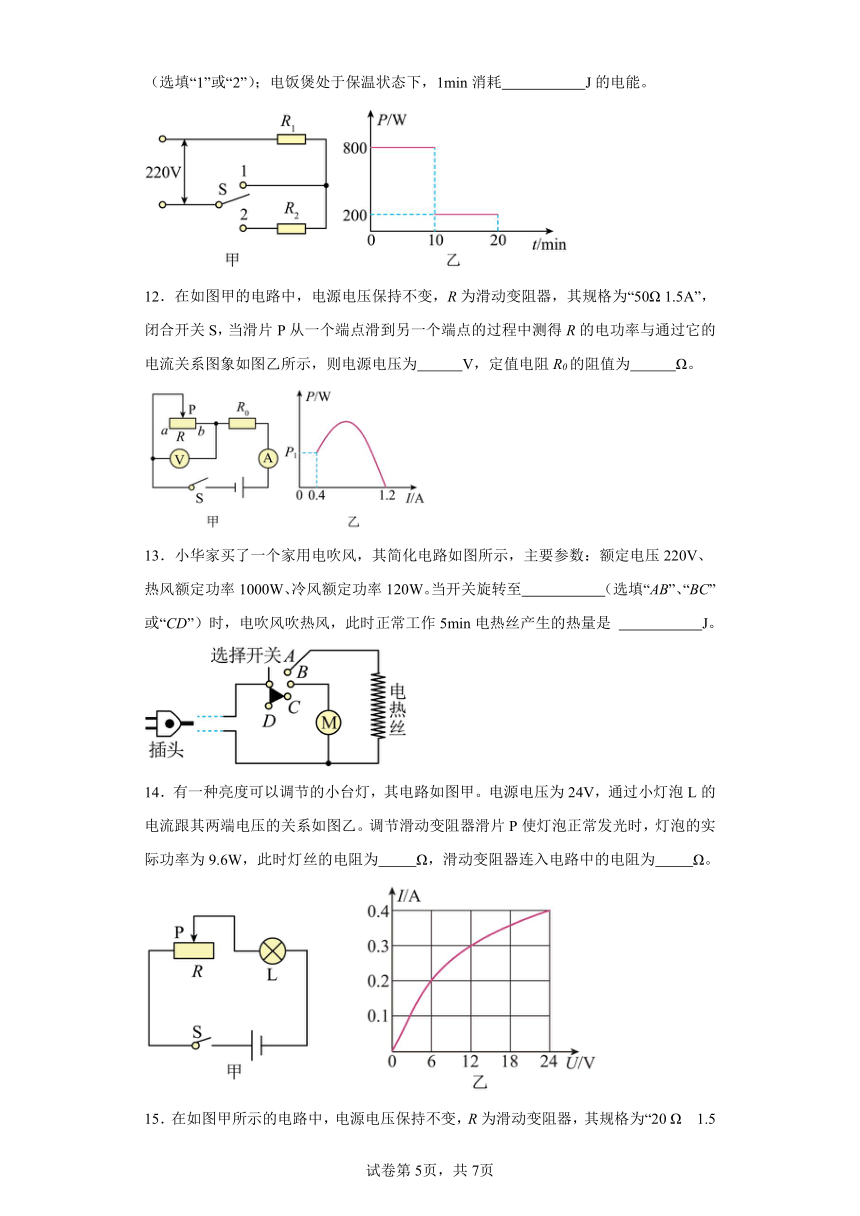

11．某型号电饭煲有加热和保温功能，图甲所示为其内部电路原理图，图乙是该电饭煲工作时电功率与时间的关系图像。则电饭煲处于加热状态时，开关S应接触触点 （选填“1”或“2”）；电饭煲处于保温状态下，1min消耗 J的电能。
12．在如图甲的电路中，电源电压保持不变，R为滑动变阻器，其规格为“50Ω 1.5A”，闭合开关S，当滑片P从一个端点滑到另一个端点的过程中测得R的电功率与通过它的电流关系图象如图乙所示，则电源电压为 V，定值电阻R0的阻值为 Ω。
13．小华家买了一个家用电吹风，其简化电路如图所示，主要参数：额定电压220V、热风额定功率1000W、冷风额定功率120W。当开关旋转至 （选填“AB”、“BC”或“CD”）时，电吹风吹热风，此时正常工作5min电热丝产生的热量是 J。
14．有一种亮度可以调节的小台灯，其电路如图甲。电源电压为24V，通过小灯泡L的电流跟其两端电压的关系如图乙。调节滑动变阻器滑片P使灯泡正常发光时，灯泡的实际功率为9.6W，此时灯丝的电阻为 Ω，滑动变阻器连入电路中的电阻为 Ω。
15．在如图甲所示的电路中，电源电压保持不变，R为滑动变阻器，其规格为“20 Ω　1.5 A”，闭合开关S，当滑片P从一端滑到另一端的过程中，测到R的电功率与通过它的电流关系图像如图乙所示，则电源电压为 V，定值电阻R0的电阻值为 Ω。
16．电阻R1与R2的I﹣U图象如图所示。当R2上的电压为1.5V时，R2的阻值是 Ω；若将它们并联连接到电压为2.5V的电源上，则电路消耗的总功率是 W。
17．两个电路元件甲和乙的电流与电压的关系如图所示．若将元件甲、乙 并联后接在电压为2V的电源两端，元件甲和乙消耗的总功率为 W；若将它们串联后接在电压为3V的电源两端，元件甲和乙消耗的总功率为 W．
18．如图甲所示的电路， 开关S闭合后， 将滑动变阻器的滑片P从a端移至b端，电流表和电压表的示数变化关系如图乙所示，则R0的阻值是 Ω；当电路中的电流为0.3A时， 滑动变阻器R消耗的电功率是 W。
19．定值电阻R消耗的电功率P随电阻R两端电压U变化的图像如图所示.请根据图像判断：当电阻R两端电压为12V时，电阻R消耗的电功率P为 W.
20．如图甲所示，电源电压保持不变，小灯泡的额定电压为6V。闭合开关S后，当滑片P从R的一端滑到另一端的过程中，小灯泡的I—U关系图象如图乙所示。则小灯泡的额定功率为 W，电源电压为 V，滑动变阻器的最大阻值为 Ω。
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．B
【详解】A．由图乙知，闭合开关S1，电路中电阻R单独工作，再闭合开关S2，电阻R与小灯泡并联连接，电流表示数增加了0.25A，据并联电路的电流特点知，此时通过小灯泡的电流为0.25A，由图甲知，此时小灯泡两端的电压为2V，据并联电路的电压特点知，电源电压为2V，故A不符合题意；
B．灯泡的功率
故B符合题意；
C．定值电阻的阻值
故C不符合题意；
D．R与小灯泡并联时，干路的电流
电路的总功率
故D不符合题意。
故选B。
2．B
【详解】A．若甲与乙串联在电源电压为2V的电路中，电路中的电流是0.20A，则总电阻为
而乙电阻的阻值为5Ω，则甲电阻的阻值为
根据通过的电流为0.2A，则此时甲电阻两端的电压为1V，此时计算出甲电阻也是5Ω，故A正确，A不符合题意；
B．甲与乙串联在电源电压为1V的电路中，则甲的电压小于1V，甲的电流也小于0.2A，故甲的功率小于0.2W，故B错误，B符合题意；
C．甲与乙并联在电源电压为2V的电路中，则通过乙电阻的电流为
通过图像可知，此时通过甲的电流为0.25A，则干路中的电流是
故C正确，C不符合题意；
D．若甲与乙并联在电源电压为1V的电路中，通过乙电阻的电流为
通过图像可知，当电压为1V时，通过甲的电流为0.2A，则干路中的电流是
电路的功率是
故D正确，D不符合题意。
故选B。
3．B
【详解】由电路图可知，闭合开关，定值电阻R0与变阻器R1串联，电压表测R1两端的电压，电流表测电路中的电流。
②当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，由图像可知，电路中的最小电流I＝0.2A时，此时R1的电功率P1＝2W，由P＝I2R可得，滑动变阻器的最大阻值
故②正确；
①由图像可知，当电路中的电流I′＝0.4A时，R1的电功率P1′＝3.2W，此时R1接入电路的电阻
因串联电路中总电阻等于各分电阻之和，所以，由可得，电源电压
U＝I′（R0+R1′）＝0.4A×（R0+20Ω）①
当电路中的电流I＝0.2A时，电源的电压
U＝I（R0+R1）＝0.2A×（R0+50Ω）②
因电源的电压不变，所以
0.4A×（R0+20Ω）＝0.2A×（R0+50Ω）
解得
R0＝10Ω
则电源电压
U＝I（R0+R1）＝0.2A×（10Ω+50Ω）＝12V
当变阻器接入电路的阻值为0时，电路中电流最大，则电路中的最大电流
故①错误；
③从图中可知电路中电流的最小值为0.2A，根据欧姆定律可知R0两端的电压最小值为
U0小＝I小R0＝0.2A×10Ω＝2V
此时电压表的示数为
U1＝12V﹣2V＝10V
故③正确；
④电路中电流的最小值为0.2A，最大值为1.2A，根据P＝I2R可知R0的最小功率为
P0小＝I小2R0＝（0.2A）2×10Ω＝0.4W
R0的最大功率为
P0大＝I小2R0＝（1.2A）2×10Ω＝14.4W
故R0的功率变化范围为0.4W~14.4W，故④正确。
故选B。
4．C
【详解】A．定值电阻的阻值大小不变，小灯泡的电阻随着温度的变化而变化，所以由图像可知，乙为定值电阻的图像，故A不符合题意；
B．当电压为4V时，电流为0.4A，由欧姆定律可得，电阻R的阻值
故B不符合题意；
C．串联电路各处电流相等，由图可知当通过电路的电流为0.4A时，灯泡两端的电压为1V，定值电阻两端的电压为4V，串联电路总电压等于各部分电压之和，所以此时的电源电压
U'=UL+UR=1V+4V=5V
符合题目条件，则电路的总功率
P总=U'I'=5V×0.4A=2W
故C符合题意；
D．将R和L并联在电源电压为4V的电路中时，因并联电路中各支路两端的电压相等，且支路电压等于电源电压，所以它们两端的电压均为4V，由图像可知对应的电流IL=0.8A，IR=0.4A，所以甲消耗的电功率
P甲=U''IL=4V×0.8A=3.2W
乙消耗的电功率
P乙=U''IR=4V×0.4A=1.6W
则甲、乙消耗的电功率之比
故D不符合题意。
故选C。
5．D
【详解】A．R1和R2的左端与左端相连，右端与右端相连， R1和R2是并联的，故A不符合题意；
B．开关S在干路上，开关S1在支路上，开关S控制整个电路，开关S1 控制R2，故B不符合题意；
C．只闭合开关S，电路中只有R1工作，电路电阻较大，是低温档，故C不符合题意；
D．开关S和S1都闭合，R1和R2是并联的，电路电阻较小，是高温档，故D符合题意。
故选D。
6．C
【详解】从图中可知，当电阻甲两端的电压为3V时，电流为0.6A，根据，则甲的阻值为
当电阻乙两端的电压为3V时，电流为0.3A，则乙的阻值为
将电阻甲和乙并联后接在电压为6V的电源两端，则两电阻的电压都为6V，通过电阻甲的电流为
通过电阻乙的电流为
①乙消耗的电功率为
P乙=UI2=6V×0.6A=3.6W
故①正确；
②甲消耗的电功率为
P甲=UI1=6V×1.2A=7.2W
故②错误；
③甲中的电流为1.2A，乙中的电流为0.6A，故甲中的电流大于乙中的电流，故③正确；
④整个电路消耗的电功率为
P=UI总=6V×(0.6A+1.2A)=10.8W
故④正确，故ABD不符合题意，C符合题意。
故选C。
7．B
【详解】由于电路元件A和B串联，所以，
IA＝IB＝0.2A，
由图象知道，此时UA＝2.0V，UB＝2.5V；所以，电源的电压是：
U＝UA+UB＝2.0V+2.5V＝4.5V；
由P=UI知道，元件B的电功率是：
PB＝UBIB＝2.5V×0.2A＝0.5W，
故选B 。
8．B
【详解】闭合开关，断开开关，电路是的简单电路，由得电源电压：
；
同时闭合开关、，、并联，流过的电流为：
，
，
此时的功率：
，
的功率：
，
所以：
，
，
故ACD项错误，B项正确．
9．D
【详解】①如图乙所示，当定值电阻R1的电压为5V时，通过的电流为0.5A，则定值电阻R1阻值
故①正确；
②根据图乙可知，此时小灯泡的电压为5V，小灯泡的电流为0.3A，则电流小灯泡的实际功率为
故②正确；
③干路电流为
2min整个电路消耗的电能
故③正确；
④若将R1和R2串联后接在8V的电源两端，电流相等，根据图像可知，当电流为0.3A时，R1的电压为3V，灯泡的电压为5V，则整个电路消耗的总功率是
故④正确；
综上所述，D符合题意。
故选D。
10．D
【分析】在U﹣I图象中，图线的斜率表示电阻，根据图象斜率判断灯泡电阻的变化关系，然后根据公式P=I2R分析P与I2的图象，根据公式P=分析P与U2的图象．
【详解】由U﹣I图象可知，电压和电流增大时，灯泡的实际功率增大，灯泡的温度升高，且图线的斜率越来越大，即灯泡的电阻随温度的升高而增大；
AB．由P=I2R=可知，在P﹣U2图象中，图象上某点切线的斜率为电阻的倒数，因随温度的升高R增大因而应减小，故AB错误；
CD．同理，在P﹣I2图象中，图象上某点切线的斜率为电阻R，而电阻R又随温度的升高而增大，故C错误，D正确。
故选D。
11． 1 1.2×104
【详解】[1]由得，当开关S接触点1时，电阻R1单独工作，电功率较大，电饭煲处于加热状态；当开关S接触点2时，电阻R1与电阻R2串联，电功率较小，电饭煲处于保温状态。
[2]由图乙得，电饭锅保温状态的电功率为200W，保温状态下，电饭煲1min 内消耗电能
12． 30 25
【详解】[1][2]由电路图可知，R0与R串联，电压表测R两端的电压，电流表测电路中的电流。
由串联电路规律和欧姆定律，得
U = I (R + R0)
当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，由图象可知，当R = 50Ω时电路中的电流I = 0.4A，代入，得
U = (50Ω + R0) × 0.4A
当滑动变阻器接入电路中的电阻最小时，电路中的电流最大，由图象可知，当R = 0时电路中的电流I = 1.2A，代入，得
U = 1.2A R0
解得电源电压U = 30V，定值电阻R0 = 25Ω。
13． AB 264000
【详解】[1]由电路图可知，当开关旋转至CD时，电路断开；当开关旋转至BC时，只有电动机接入电路，电吹风吹冷风；当开关旋转至AB时，电动机和电热丝并联，电吹风吹热风。
[2]电吹风吹冷风和吹热风的额定功率分别为
P冷=120W，P热=1000W
则电吹风吹热风时电热丝的功率
P电热丝=P热-P冷=1000W-120W=880W
电热丝工作时，消耗的电能全部转化为内能，故正常工作5min电热丝产生的热量
Q=W=P电热丝t=880W×5×60s=264000J
14． 60 0
【详解】[1]由图甲可知，灯泡L与滑动变阻器R串联，调节滑动变阻器滑片P使灯泡正常发光时，灯泡的实际功率为9.6W，由图乙可知，当灯泡两端的电压UL＝24V、通过的电流IL＝0.4A时，灯泡的功率
由可得，此时灯丝的电阻
[2]由可知，滑动变阻器两端的电压为0，则变阻器连入电路中的电阻为0Ω。
15． 12 10
【详解】[1][2]由电路图可知，R0与R串联，电压表测R两端的电压，电流表测电路中的电流。当滑动变阻器接入电路中的电阻最大时，R与R0串联，电路中的电流最小，由图像可知，电路中的电流I小=0.4A，由欧姆定律可得，电源的电压
①
当滑动变阻器接入电路中的电阻最小时，电路中的电流最大，由欧姆定律可得电源电压
②
由于电源电压不变，故由①②两式可得
可得电源的电压
16． 10 1.75
【详解】[1]由图象可知，当R2上的电压U2=1.5V时，通过的电流I2=0.15A；
由I=可得，R2的阻值：
R2===10Ω；
[2]电阻R1的I U图象是正比例函数，则R1的阻值为定值电阻，由图象可知，R1两端的电压U1=2V时，通过的电流I1=0.4A，则R1的阻值：
R1===5Ω，
因并联电路中各支路两端的电压相等，所以，将它们并联连接到电压为2.5V的电源上时，它们两端的电压均为2.5V，由图象可知，通过R2的电流 ，通过R1的电流：
==0.5A，
因并联电路中干路电流等于各支路电流之和，所以，干路的电流：
I=+=0.5A+0.2A=0.7A，
电路消耗的总功率：
P=UI=2.5V0.7A=1.75W。
17． 1.2 0.6
【分析】[1]将元件甲、乙并联后接在电压为2V的电源两端时它们两端的电压相等，根据图象读出通过两元件的电流，根据并联电路的电流特点求出干路电流，利用P=UI求出元件甲和乙消耗的总功率；
[2]若将它们串联后接在电压为3V的电源两端时通过它们的电流相等，且总电压等于各分电压之和，根据图象读出符合要求的电流和电压，根据P=UI求出元件甲和乙消耗的总功率．
【详解】[1]将元件甲、乙并联后接在电压为2V的电源两端时，因并联电路中各支路两
端的电压相等，所以：
U甲=U乙=U=2V，
由图象可知，通过两元件的电流分别为I甲=0.4A、I乙=0.2A，
因并联电路中干路电流等于各支路电流之和，所以，干路电流：
I=I甲+I乙=0.4A+0.2A=0.6A，
则元件甲和乙消耗的总功率：
P=UI=2V×0.6A=1.2W；
[2]若将它们串联后接在电压为3V的电源两端时，因串联电路中各处的电流相等，且总电压等于各分电压之和，所以，由图象可知，I′=0.2A、U甲′=1V、U乙′=2V时符合，则元件甲和乙消耗的总功率：
P′=U′I′=3V×0.2A=0.6W．
【点睛】本题考查了串并联电路的特点和电功率公式的应用，从图象中获取有用的信息是关键．
18． 5 0.45.
【详解】[1]开关S闭合后，滑动变阻器的滑片在a端时，电路中电阻最大，电流最小，由图乙可知，此时电路中电流I=0.1A，电压表示数为U0=0.5V，所以
[2]当滑动变阻器滑片在b端时，电路中电阻最小，为R0单电阻电路，所以电源电压
U=U0=3V
当电路中的电流为0.3A时，R0两端电压，根据串联电路电压关系，R两端电压
R消耗的电功率
19．36
【详解】试题分析：根据图象可知，当定值电阻R两端的电压分别为4V、6V、8V、10V时对应消耗的电功率为4W、9W、16W、25W；利用归纳法可知R消耗的电功率和两端电压之间的关系为，
所以当电阻R两端电压U为12V时，对应的电功率： ．
考点：电功率的计算
20． 1.2 6 45
【详解】[1]观察图乙中图像可见，当小灯泡两端电压为6V时，通过小灯泡的电流为0.2A，小灯泡的额定功率为
P额=U额I额=6V×0.2A=1.2W
[2]读题知滑片P从R的一端滑到另一端，故当滑片处于最左端（接入电路电阻为零）时灯泡两端电压最大，等于电源电压，所以电源电压为6V；
[3]由图乙图像可见滑动变阻器接入电阻最大时，电路中的电流最小为Imin=0.1A，灯泡两端的电压为1.5V，由串联电路电压规律得滑动变阻器两端电压为
UR=U电源-UL′=6V-1.5V=4.5V
滑动变阻器最大阻值为
