电学作图题
一、作图题

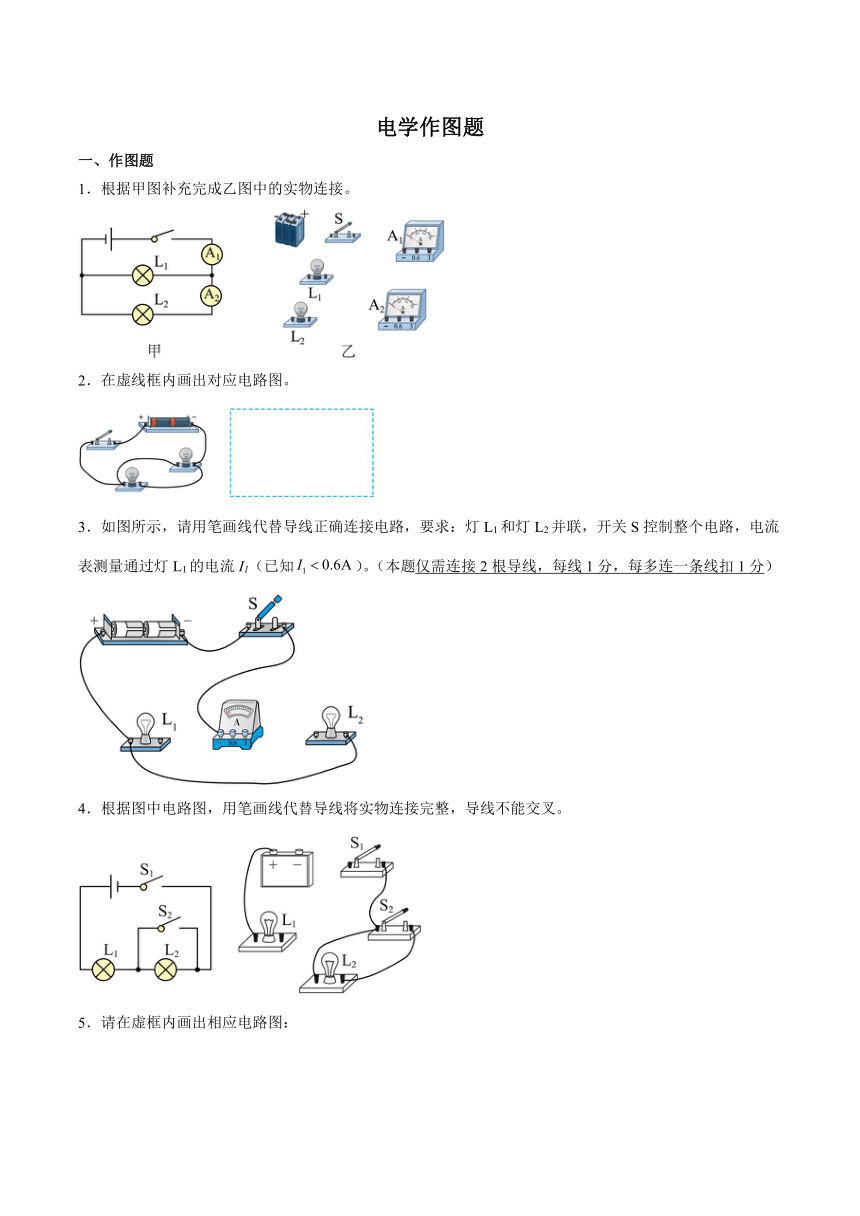

1.根据甲图补充完成乙图中的实物连接。
2.在虚线框内画出对应电路图。
3.如图所示,请用笔画线代替导线正确连接电路,要求:灯L1和灯L2并联,开关S控制整个电路,电流表测量通过灯L1的电流I1(已知)。(本题仅需连接2根导线,每线1分,每多连一条线扣1分)
4.根据图中电路图,用笔画线代替导线将实物连接完整,导线不能交叉。
5.请在虚框内画出相应电路图:

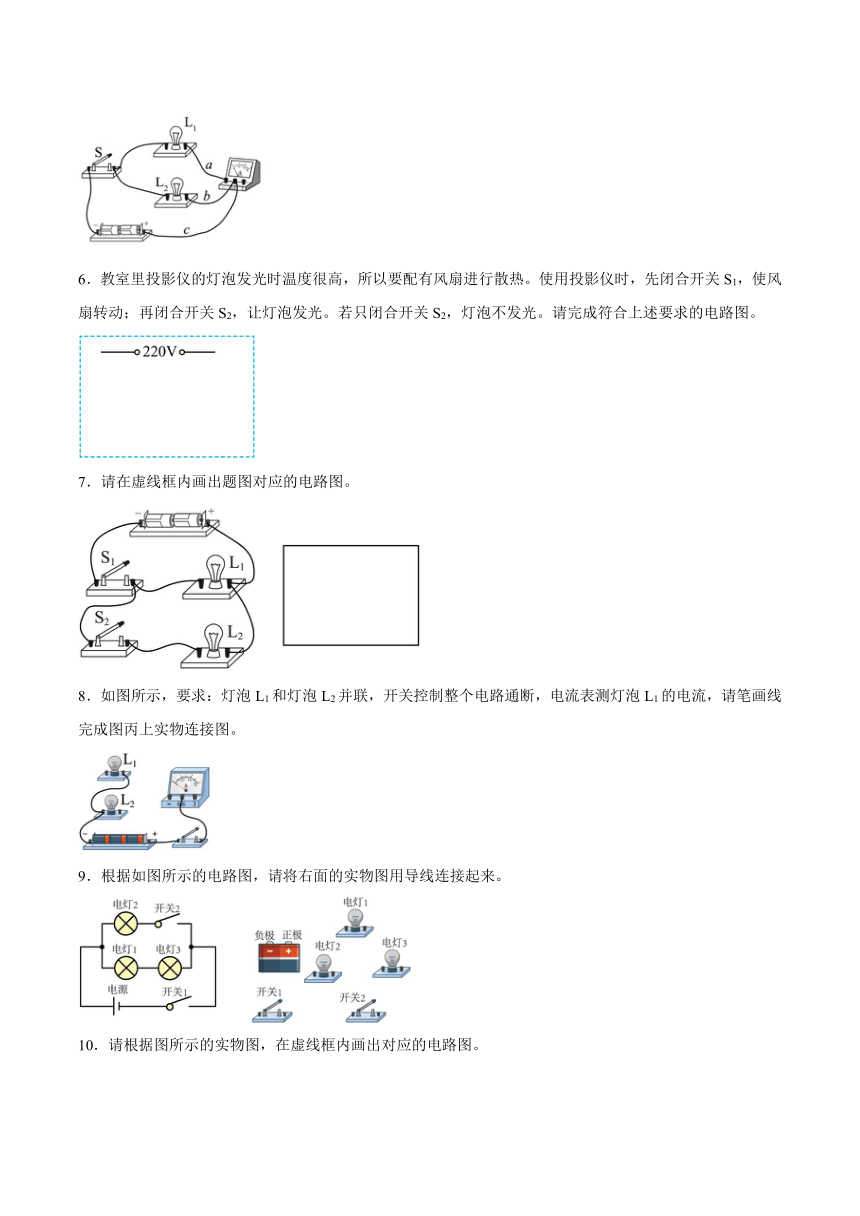

6.教室里投影仪的灯泡发光时温度很高,所以要配有风扇进行散热。使用投影仪时,先闭合开关S1,使风扇转动;再闭合开关S2,让灯泡发光。若只闭合开关S2,灯泡不发光。请完成符合上述要求的电路图。

7.请在虚线框内画出题图对应的电路图。
8.如图所示,要求:灯泡L1和灯泡L2并联,开关控制整个电路通断,电流表测灯泡L1的电流,请笔画线完成图丙上实物连接图。
9.根据如图所示的电路图,请将右面的实物图用导线连接起来。
10.请根据图所示的实物图,在虚线框内画出对应的电路图。

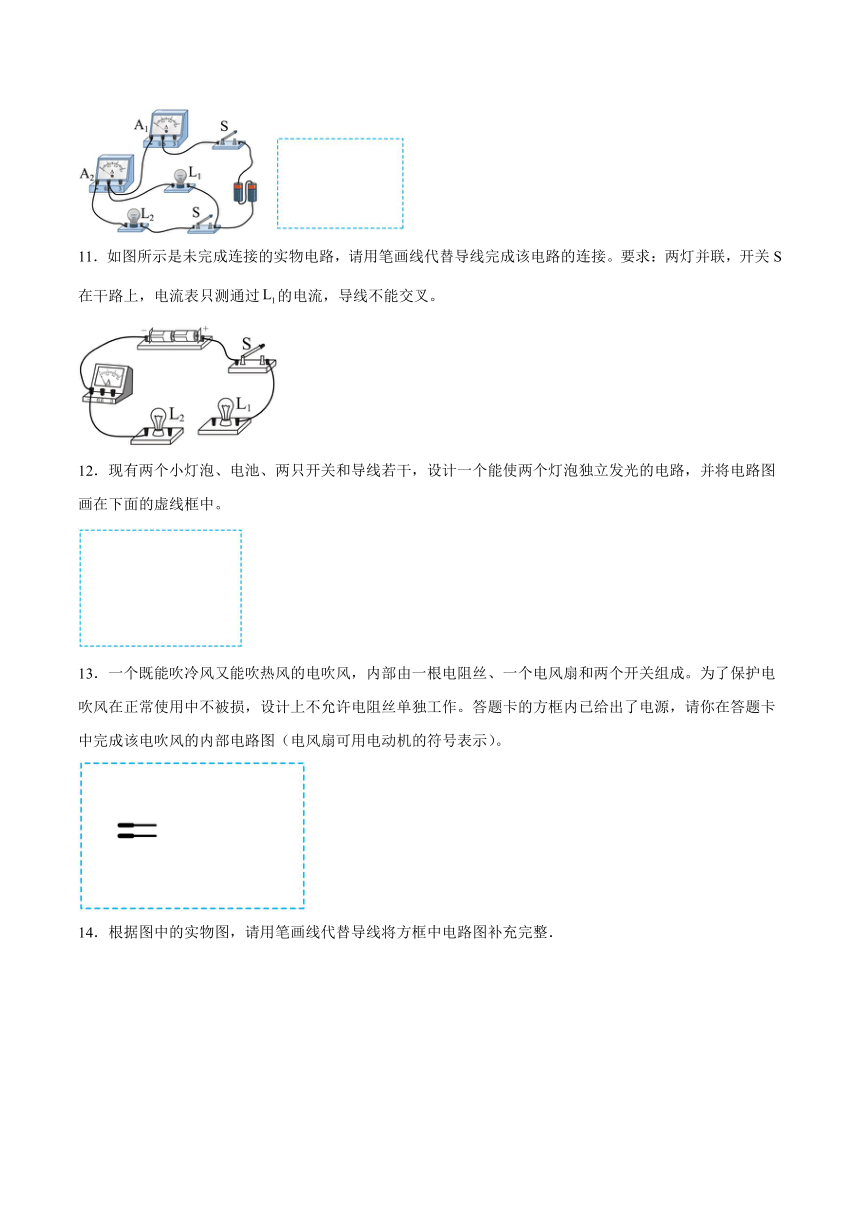

11.如图所示是未完成连接的实物电路,请用笔画线代替导线完成该电路的连接。要求:两灯并联,开关S在干路上,电流表只测通过的电流,导线不能交叉。
12.现有两个小灯泡、电池、两只开关和导线若干,设计一个能使两个灯泡独立发光的电路,并将电路图画在下面的虚线框中。
13.一个既能吹冷风又能吹热风的电吹风,内部由一根电阻丝、一个电风扇和两个开关组成。为了保护电吹风在正常使用中不被损,设计上不允许电阻丝单独工作。答题卡的方框内已给出了电源,请你在答题卡中完成该电吹风的内部电路图(电风扇可用电动机的符号表示)。
14.根据图中的实物图,请用笔画线代替导线将方框中电路图补充完整.
15.根据电路图连接实物电路。
16.如图甲所示干簧管的结构简图。如图乙所示,干簧管的通断靠永久磁铁控制,当永久磁铁靠近干簧管时,干簧管的磁簧片就会闭合,当磁铁远离干簧管时,磁簧片就会断开。如图丙所示是小明利用两个干簧管制作的水位自动报警器,其工作原理:闭合开关S后,当浮球随水位下降到虚线B时,永久磁铁靠近干簧管1,红灯亮、电铃响;当浮球随水位上升到虚线A时,永久磁铁靠近干簧管2,绿灯亮、电铃不响。请在图丙的虚框内帮小明将电路补充完整。

参考答案
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
