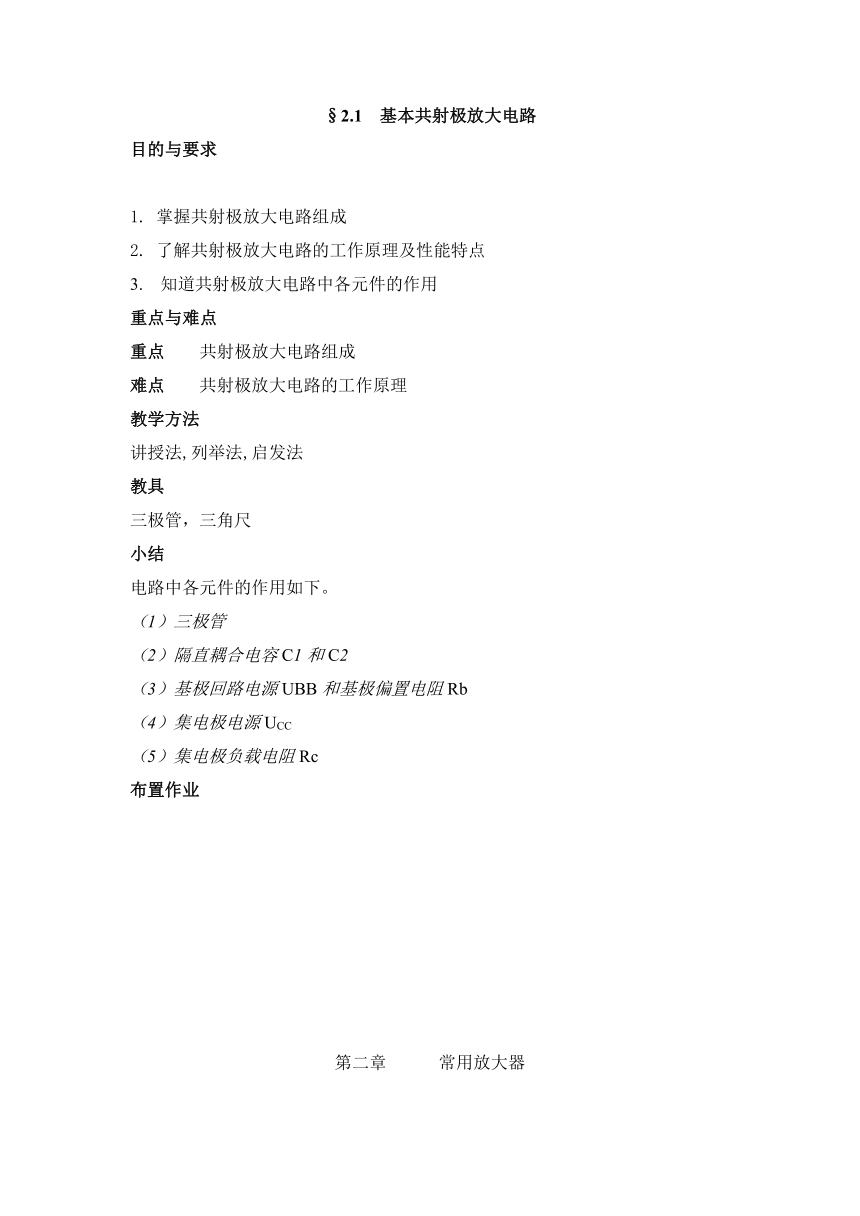

§2.1 基本共射极放大电路
目的与要求
1. 掌握共射极放大电路组成
2. 了解共射极放大电路的工作原理及性能特点
3. 知道共射极放大电路中各元件的作用
重点与难点
重点 共射极放大电路组成
难点 共射极放大电路的工作原理
教学方法
讲授法,列举法,启发法
教具
三极管，三角尺
小结
电路中各元件的作用如下。
（1）三极管
（2）隔直耦合电容C1和C2
（3）基极回路电源UBB和基极偏置电阻Rb
（4）集电极电源UCC
（5）集电极负载电阻Rc
布置作业
第二章 常用放大器
2.1 基本共射极放大电路
一、三极管在放大电路中的三种连接方式
上图所示为三极管在放大电路中的三种连接方式：图（a）从基极输入信号，从集电极输出信号，发射极作为输入信号和输出信号的公共端，此即共发射极（简称共射极）放大电路；图（b）从基极输入信号，从发射极输出信号，集电极作为输入信号和输出信号的公共端，此即共集电极放大电路；图（c）从发射极输入信号，从集电极输出信号，基极作为输入信号和输出信号的公共端，此即共基极放大电路。
二、基本放大电路的组成和工作原理
1.共射极放大电路组成
在三种组态放大电路中，共发射极电路用得比较普遍。这里就以NPN共射极放大电路为例，讨论放大电路的组成、工作原理以及分析方法。
电路中各元件的作用如下。
（1）晶体管V。放大元件，用基极电流iB控制集电极电流iC。
（2）电源UCC和UBB。使晶体管的发射结正偏，集电结反偏，晶体管处在放大状态，同时也是放大电路的能量来源，提供电流iB和iC。UCC一般在几伏到十几伏之间。
（3）偏置电阻RB。用来调节基极偏置电流IB，使晶体管有一个合适的工作点，一般为几十千欧到几百千欧。
（4）集电极负载电阻RC。将集电极电流iC的变化转换为电压的变化，以获得电压放大，一般为几千欧。
（5）电容Cl、C2。用来传递交流信号，起到耦合的作用。同时，又使放大电路和信号源及负载间直流相隔离，起隔直作用。为了减小传递信号的电压损失，Cl、C2应选得足够大，一般为几微法至几十微法，通常采用电解电容器。
2、共射极放大电路的工作原理
