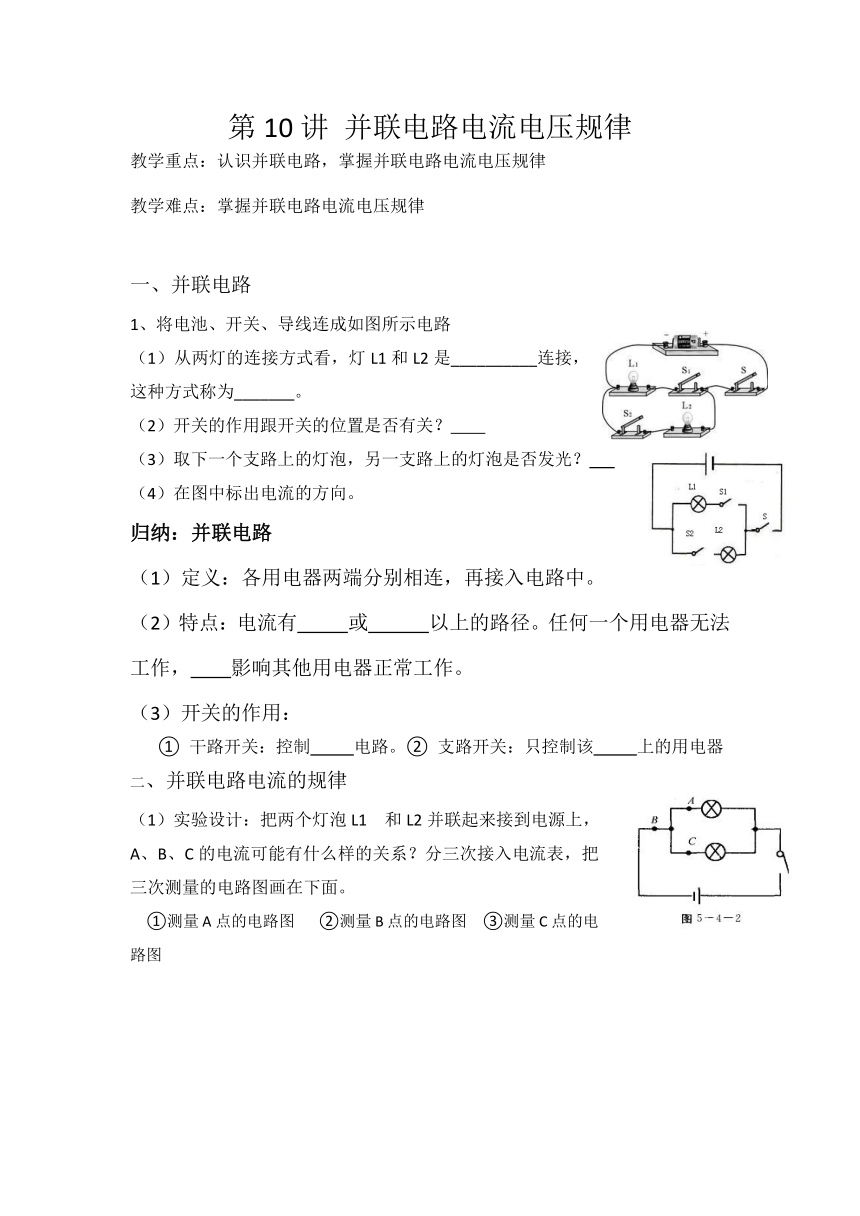

并联电路电流电压规律
教学重点：认识并联电路，掌握并联电路电流电压规律
教学难点：掌握并联电路电流电压规律
一、并联电路
1、将电池、开关、导线连成如图所示电路
（1）从两灯的连接方式看，灯L1和L2是__________连接，这种方式称为_______。
（2）开关的作用跟开关的位置是否有关？　　
（3）取下一个支路上的灯泡，另一支路上的灯泡是否发光？ 　　
（4）在图中标出电流的方向。
归纳：并联电路
（1）定义：各用电器两端分别相连，再接入电路中。
（2）特点：电流有 或 以上的路径。任何一个用电器无法工作， 影响其他用电器正常工作。
（3）开关的作用：
① 干路开关：控制 电路。② 支路开关：只控制该 上的用电器
二、并联电路电流的规律
（1）实验设计：把两个灯泡L1　和L2并联起来接到电源上，A、B、C的电流可能有什么样的关系？分三次接入电流表，把三次测量的电路图画在下面。
①测量A点的电路图 ②测量B点的电路图 ③测量C点的电路图

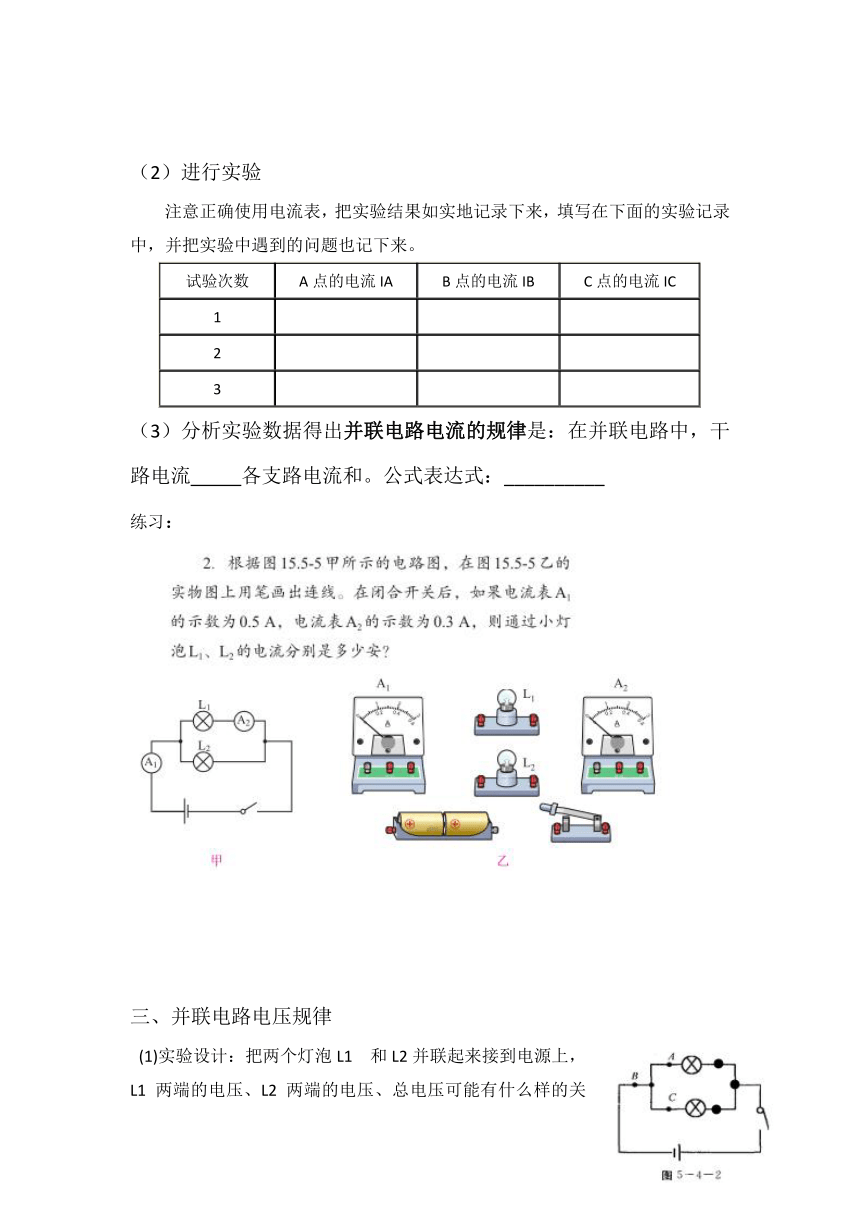

（2）进行实验
注意正确使用电流表，把实验结果如实地记录下来，填写在下面的实验记录中，并把实验中遇到的问题也记下来。
试验次数 A点的电流IA B点的电流IB C点的电流IC
1
2
3
分析实验数据得出并联电路电流的规律是：在并联电路中，干路电流 各支路电流和。公式表达式：__________
练习：
三、并联电路电压规律
(1)实验设计：把两个灯泡L1　和L2并联起来接到电源上，L1 两端的电压、L2 两端的电压、总电压可能有什么样的关系？分三次接入电压表，测出这三个电压：
(2)实验记录L1 两端的电压U1/V；L2 两端的电压U2/V；总电压U/V；
L1两端的电压U1/v L2两端的电压U2/v 总电压U/V
第一次测量
第二次测量
(3)分析实验数据得出并联电路电压的规律是：在并联电路中，电源电压_____各用电器两端电压。 公式表达式：
练习：
四、生活中的电路
1教室里的几盏日光灯是______联的。 （一盏灯灭，其他正常亮）
2马路上排成一行的路灯是______联的，（一盏路灯灭，其他路灯不一定灭）。
3房间里的电灯与电视机是 联的。（电视机关了，电灯也灭吗）
练习：1．（3分）在如图甲所示的电路中，闭合开关S后，两个灯泡都能发光，电流表A1A2的指针均在下图所示的位置，则下列说法中正确的是（　　）
A．电流表A2的示数2.4A
B．通过灯L1的电流为1.92A
C．通过灯L1的电流为0.48A
D．电流表A1的示数是0.48A
2、（6分）如图1所示的电路，当开关S闭合后，电流表测量的是通过　 　（选填“电源”、“L1”或“L2”）的电流，电流表的指针偏转如图2所示，电流表的示数为　 　A。
3、（6分）在如图所示电路的里填上适当的电表符号。要求：闭合电键S．两灯均能发光。
