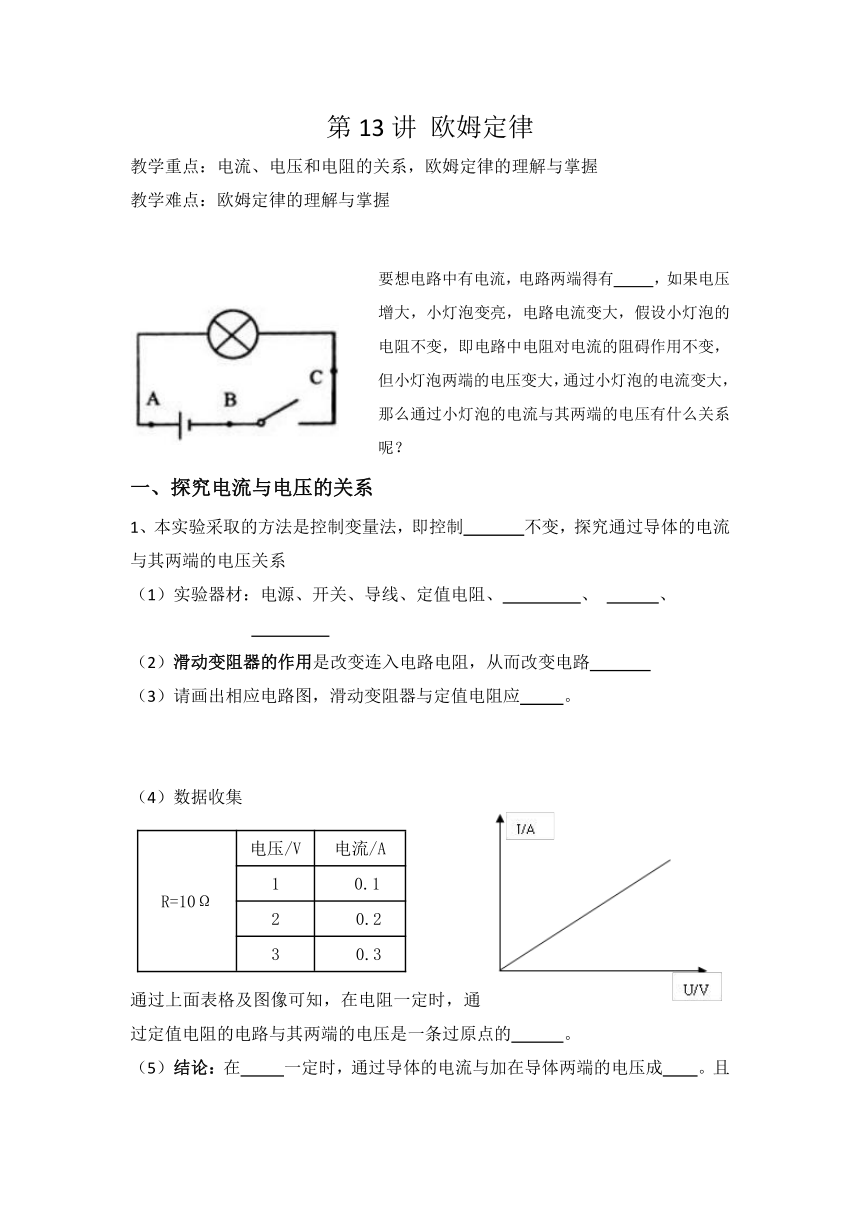

欧姆定律
教学重点：电流、电压和电阻的关系，欧姆定律的理解与掌握
教学难点：欧姆定律的理解与掌握
要想电路中有电流，电路两端得有 ，如果电压增大，小灯泡变亮，电路电流变大，假设小灯泡的电阻不变，即电路中电阻对电流的阻碍作用不变，但小灯泡两端的电压变大，通过小灯泡的电流变大，那么通过小灯泡的电流与其两端的电压有什么关系呢？
探究电流与电压的关系
1、本实验采取的方法是控制变量法，即控制 不变，探究通过导体的电流与其两端的电压关系
（1）实验器材：电源、开关、导线、定值电阻、 、 、
滑动变阻器的作用是改变连入电路电阻，从而改变电路
（3）请画出相应电路图，滑动变阻器与定值电阻应 。
（4）数据收集
R=10Ω 电压/V 电流/A
1 0.1
2 0.2
3 0.3
通过上面表格及图像可知，在电阻一定时，通过定值电阻的电路与其两端的电压是一条过原点的 。

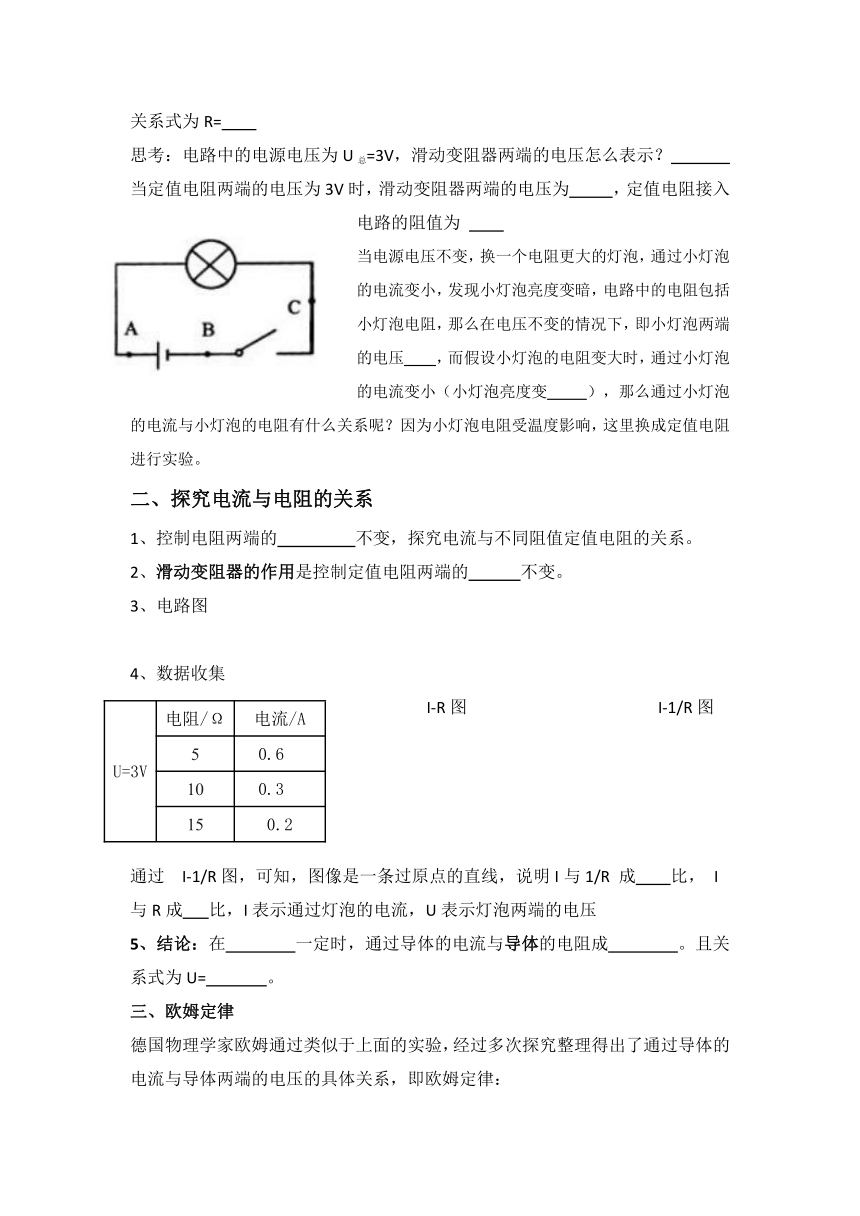

结论：在 一定时，通过导体的电流与加在导体两端的电压成 。且关系式为R=
思考：电路中的电源电压为U总=3V，滑动变阻器两端的电压怎么表示？
当定值电阻两端的电压为3V时，滑动变阻器两端的电压为 ，定值电阻接入电路的阻值为
当电源电压不变，换一个电阻更大的灯泡，通过小灯泡的电流变小，发现小灯泡亮度变暗，电路中的电阻包括小灯泡电阻，那么在电压不变的情况下，即小灯泡两端的电压 ，而假设小灯泡的电阻变大时，通过小灯泡的电流变小（小灯泡亮度变 ），那么通过小灯泡的电流与小灯泡的电阻有什么关系呢？因为小灯泡电阻受温度影响，这里换成定值电阻进行实验。
探究电流与电阻的关系
控制电阻两端的 不变，探究电流与不同阻值定值电阻的关系。
滑动变阻器的作用是控制定值电阻两端的 不变。
3、电路图
数据收集
U=3V 电阻/Ω 电流/A
5 0.6
10 0.3
15 0.2
I-R图 I-1/R图
通过 I-1/R图，可知，图像是一条过原点的直线，说明I与1/R 成 比， I与R成 比，I表示通过灯泡的电流，U表示灯泡两端的电压
结论：在 一定时，通过导体的电流与导体的电阻成 。且关系式为U= 。
三、欧姆定律
德国物理学家欧姆通过类似于上面的实验，经过多次探究整理得出了通过导体的电流与导体两端的电压的具体关系，即欧姆定律：
内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
2、关系式：电流= = ，即I=
3、理解：
①同一性：欧姆定律中的“通过”的电流I，“两端”的电压U及“导体”的电阻R，是对同一个导体或同一段电路而言，三者要一一对应。
如果将电压表并联在电源两端，此时向右移动滑动变阻器，电压表测 两端电压U总，也为电源电压，电流表示数不变，电路总电阻为 ，用R总表示，此时电流电流I=
练习：
变式：若电源电压变为8V，求电流表示数？
思考：定值电阻的阻值随电路中电压或电流的变化而变化吗？
②欧姆定律的变形式：U=IR和仅仅是欧姆定律公式的变形， 说
明导体的电阻与电流成 比，与电压成 比。影响电阻的因素应考虑 、 、 、 ，电阻公式
四、用欧姆定律解释滑动变阻器滑片移动
滑动变阻器阻值用Rp表示，定值电阻阻值用R表示，电源电压用U总表示，滑动变阻器两端电压用Up表示，定值电阻两端电压用U表示，电路电流为I
在研究电流与电阻的关系实验中，要保证电压表示数不变，而电压表测 R两端电压，即保证 不变。首先电路总电阻为R总= ，根据欧姆定律，此时电路中的电流I= ，根据串联电路电流规律，串联电路中，电流处处 ，故通过定值电阻的点与通过滑动变阻器的电流大小 电路电流I,故定值电阻两端电压U= （用I，R表示），也为U= （用U总，Up表示），滑动变阻器两端电压Up= （用I，Rp表示）。
若将定值电阻换成阻值更大的电阻，若不移动滑动变阻器，电路总电阻R总将变 ，电路电流I将变 ，定值电阻两端电压采用公式U= （用I，R表示）时，I变小,R变大，无法得知U的大小，故通过U= （用U总，Up表示）考虑此时定值电阻R两端的电压。因为I变小，滑动变阻器两端电压Up= （用I，Rp表示）将变小，此时跟据U= （用U总，Up表示），定值电阻两端电压将变 ，而为了保证换入大定值电阻后大定值电阻两端电压不变，此时应该 电路中的电流，而R总= （用U总，I表示），即增大电路总电阻，R总= （用R，Rp表示），Rp= ，滑动变阻器接入电路的电阻应该变 ，滑片应该向阻值变大的方向移动。
