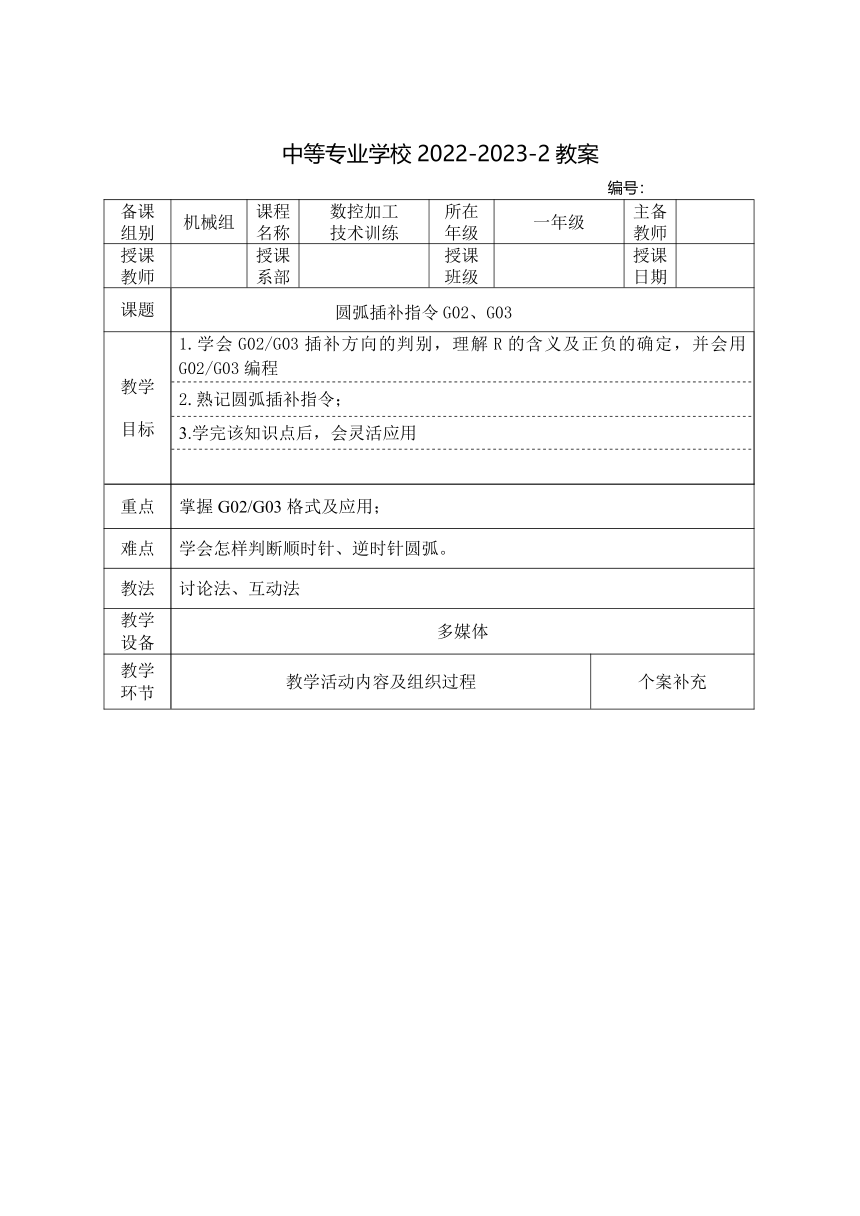

中等专业学校2022-2023-2教案
编号：
备课组别 机械组 课程名称 数控加工 技术训练 所在 年级 一年级 主备 教师
授课教师 授课系部 授课班级 授课 日期
课题 圆弧插补指令G02、G03
教学 目标 1.学会G02/G03插补方向的判别，理解R的含义及正负的确定，并会用G02/G03编程
2.熟记圆弧插补指令；
3.学完该知识点后，会灵活应用
重点 掌握G02/G03格式及应用；
难点 学会怎样判断顺时针、逆时针圆弧。
教法 讨论法、互动法
教学设备 多媒体
教学 环节 教学活动内容及组织过程 个案补充

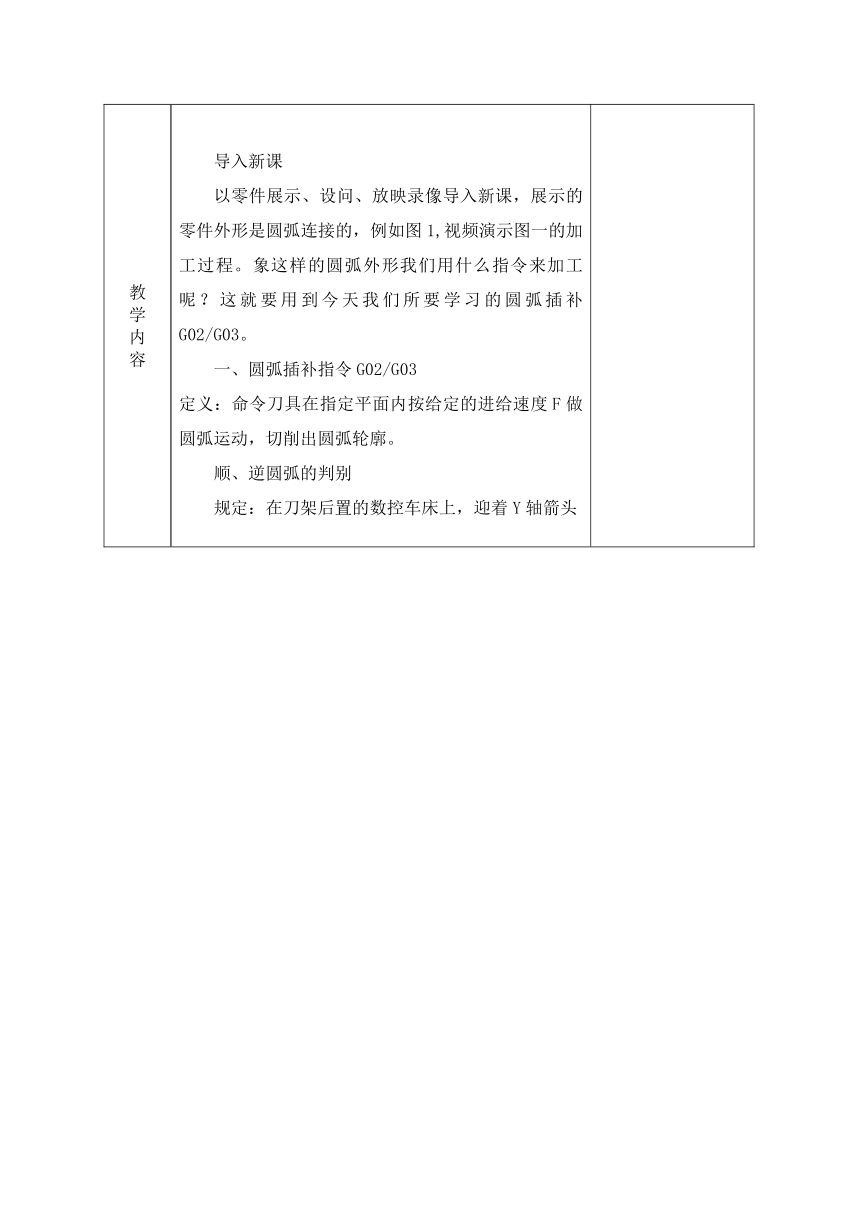

教 学 内 容 导入新课 以零件展示、设问、放映录像导入新课，展示的零件外形是圆弧连接的，例如图1,视频演示图一的加工过程。象这样的圆弧外形我们用什么指令来加工呢？这就要用到今天我们所要学习的圆弧插补G02/G03。 一、圆弧插补指令G02/G03 定义：命令刀具在指定平面内按给定的进给速度F做圆弧运动，切削出圆弧轮廓。 顺、逆圆弧的判别 规定：在刀架后置的数控车床上，迎着Y轴箭头
教 学 内 容 方向看，顺时针用G02，逆时针用G03，对于前置刀架相反。 格式： G02 /G03 X（U） Z（W） R F 说明： G02：顺时针圆弧插补。 G03：逆时针圆弧插补 X，Z：绝对坐标编程时，圆弧终点在工件坐标系中的坐标值； U，W：增量编程时，圆弧终点相对于起点的增量坐标； R：圆弧半径； F：加工圆弧时的进给速度； 注意： α≤180° 用＋R；360°＞α＞180° 用－R。 G03：逆时针圆弧插补 X，Z：绝对坐标编程时，圆弧终点在工件坐标系中的坐标值； U，W：增量编程时，圆弧终点相对于起点的增量坐标； R：圆弧半径； F：加工圆弧时的进给速度； 注意： α≤180° 用＋R；360°＞α＞180° 用－R。 二、例题讲解 如下图用圆弧插补指令编程，毛坯直径：20mm,只编精加工轮廓。并演示加工过程。 O1234 （程序名） N10 T0101; （外圆车刀 ) N20 M03S600; （主轴转速600) N30 G00X20.Z2.; （点定位） N40 G00X0; （X向到达起点）
教 学 内 容 N50 G01Z0F0.2; （Z向到达起点） N60 G03X12.Z-6.R6.; （车R6圆弧） N70 G02X15.02Z-41.R100.; (车R100圆弧) N80 G03X18.Z-60.R160.; (车R160圆弧) N90 G01Z-65.; (车圆柱面至Z向-65） N100 G00X100.; （X向回换刀点) N110 Z100.; （Z向回换刀点) N120 M05; (主轴停止） N130 M30; （程序结束） 本节课我们学习了圆弧插补指令G02/G03，我们回忆一下，一共有这么几点需要我们注意： 1.顺、逆圆弧的判别方法， 2.圆弧终点坐标， 3. G02/G03编程应用。 小结： 作业： 结合G02/G03指令，编制课后习题的加工程序。
板 书 设 计
教后札记
