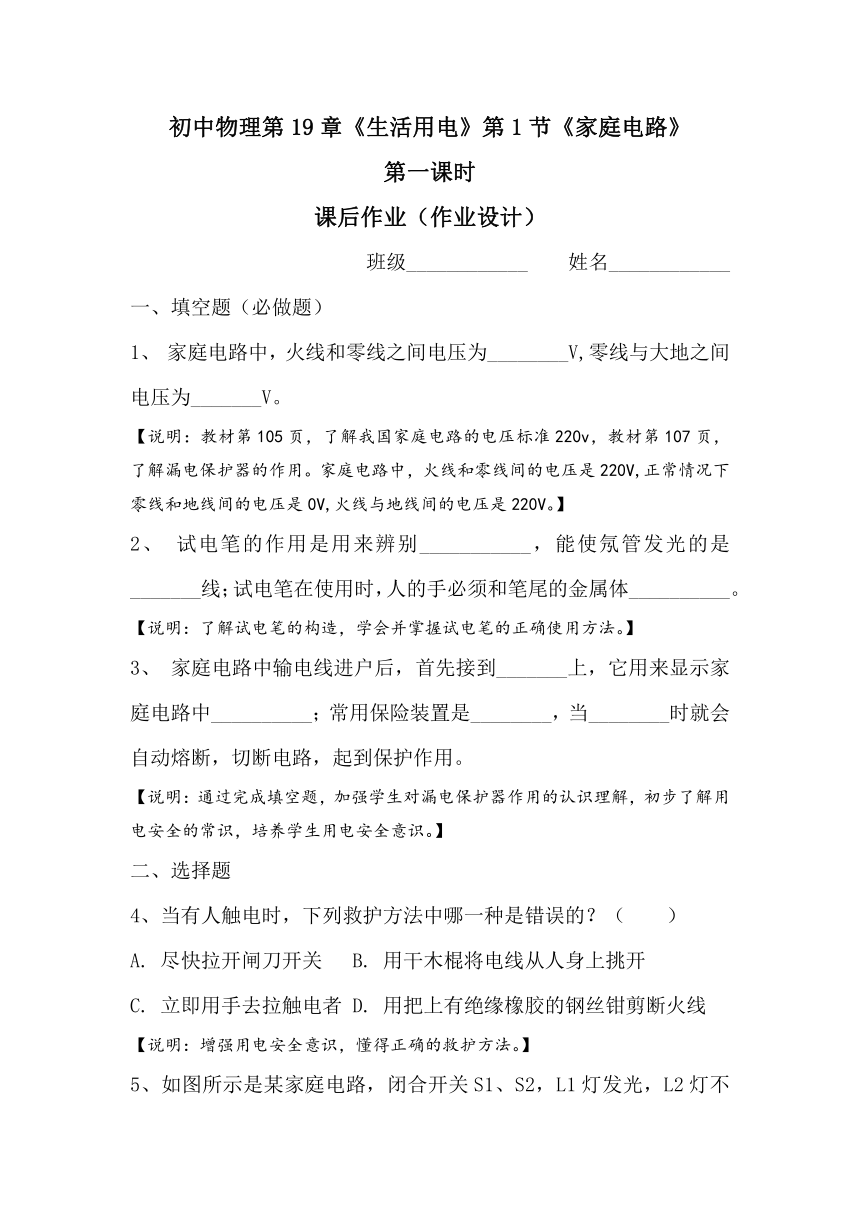

初中物理第19章《生活用电》第1节《家庭电路》
第一课时
课后作业（作业设计）
班级____________ 姓名____________
一、填空题（必做题）
1、 家庭电路中，火线和零线之间电压为________V,零线与大地之间电压为_______V。
【说明：教材第105页，了解我国家庭电路的电压标准220v，教材第107页，了解漏电保护器的作用。家庭电路中，火线和零线间的电压是220V,正常情况下零线和地线间的电压是0V,火线与地线间的电压是220V。】
2、 试电笔的作用是用来辨别___________，能使氖管发光的是_______线；试电笔在使用时，人的手必须和笔尾的金属体__________。
【说明：了解试电笔的构造，学会并掌握试电笔的正确使用方法。】
3、 家庭电路中输电线进户后，首先接到_______上，它用来显示家庭电路中__________；常用保险装置是________，当________时就会自动熔断，切断电路，起到保护作用。
【说明：通过完成填空题，加强学生对漏电保护器作用的认识理解，初步了解用电安全的常识，培养学生用电安全意识。】
二、选择题
4、当有人触电时，下列救护方法中哪一种是错误的？（　　）
A. 尽快拉开闸刀开关 B. 用干木棍将电线从人身上挑开
C. 立即用手去拉触电者 D. 用把上有绝缘橡胶的钢丝钳剪断火线
【说明：增强用电安全意识，懂得正确的救护方法。】
5、如图所示是某家庭电路，闭合开关S1、S2，L1灯发光，L2灯不发光。用试电笔分别接触c、d两点，氖管都发光。若电路中只有一处故障，则（　　）。
A．L2 短路 B．bc 间断路 C．L2 断路 D．ad 间断路
【说明：用电路图帮助学生认识、了解家庭电路的组成和连接，了解试电笔的结构，会使用试电笔判定零线和火线，判断是否漏电、短路或断路。】
三、观察实践活动
观察自己家里的家庭电路、电器设备是否符合用电规范，是否存在安全隐患？如果不符合请告诉家长找专业电工整改或是更换，并填写观察实践活动表。
检测对象 检测工具 故障现象 维修情况 实践体会
进户线
电能表
总开关
保险装置
用电器名称
导线
【说明：通过观察实践活动，学用结合，动手动脑，培养学生的观察能力、实践能力和发现问题解决问题的能力。】
参考答案：
一、填空题
第1题：220, 0
第2题：零线和火线
第3题：接触
二、选择题
第4题：C
第5题：C
三、实践活动 （答案：略）
