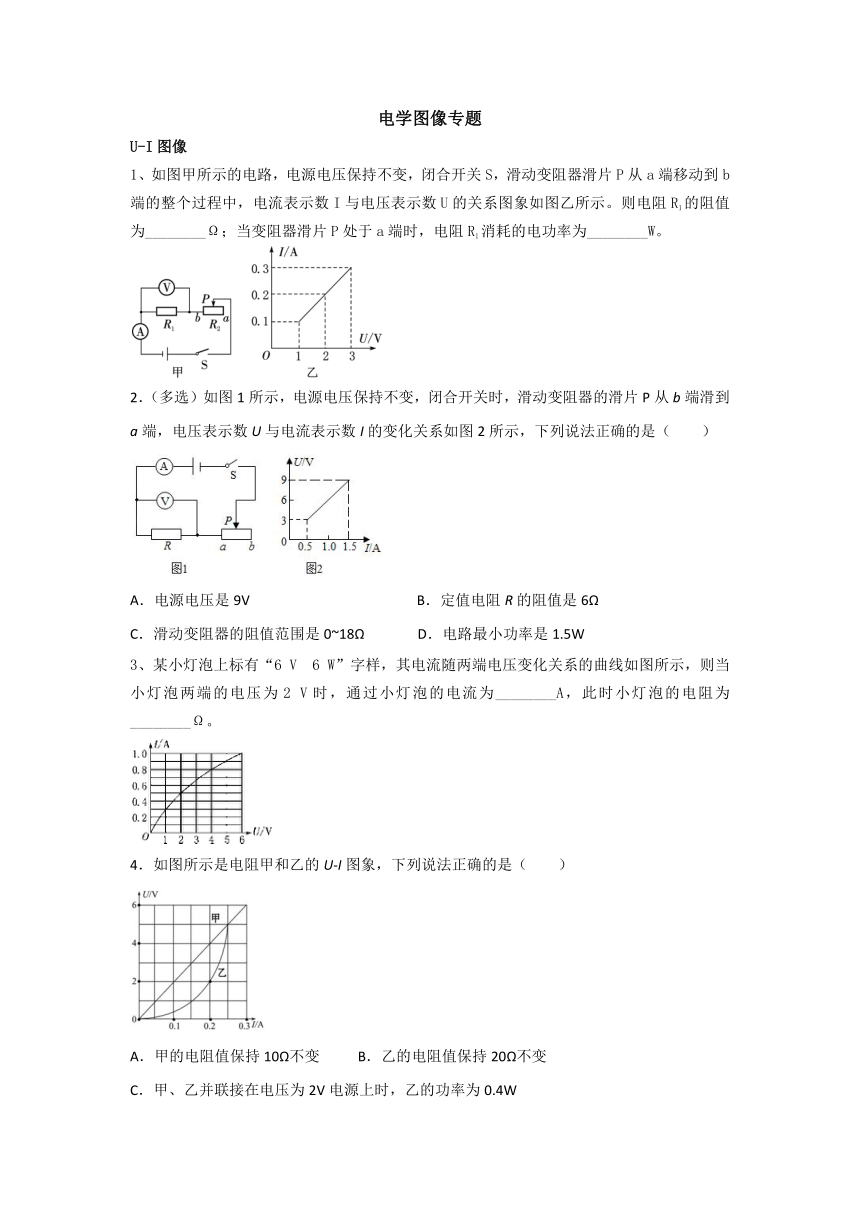

电学图像专题
U-I图像
1、如图甲所示的电路，电源电压保持不变，闭合开关S，滑动变阻器滑片P从a端移动到b端的整个过程中，电流表示数I与电压表示数U的关系图象如图乙所示。则电阻R1的阻值为________Ω；当变阻器滑片P处于a端时，电阻R1消耗的电功率为________W。
2．（多选）如图1所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如图2所示，下列说法正确的是（　　）
A．电源电压是9V B．定值电阻R的阻值是6Ω
C．滑动变阻器的阻值范围是0~18Ω D．电路最小功率是1.5W
3、某小灯泡上标有“6 V　6 W”字样，其电流随两端电压变化关系的曲线如图所示，则当小灯泡两端的电压为2 V时，通过小灯泡的电流为________A，此时小灯泡的电阻为________Ω。
4．如图所示是电阻甲和乙的U-I图象，下列说法正确的是（　　）
A．甲的电阻值保持10Ω不变 B．乙的电阻值保持20Ω不变
C．甲、乙并联接在电压为2V电源上时，乙的功率为0.4W
D．甲、乙串联通过电路中电流为0.2A时，经过1s的时间，电阻甲产生的热量为0.6J
5．在如图甲电路中，电源电压不变，R0为定值电阻，R为滑动变阻器。在滑片P从最右端向最左端滑动过程中，电压表与电流表的示数变化关系如图乙。则下列说法正确的是（ ）
A．电源电压为5V B．R0消耗的最小功率为0.4W
C．定值电阻R0为8Ω D．滑片P在中点时，电流为0.4A
6、如图甲所示，电源电压保持不变，闭合开关S，滑动变阻器滑片从b点滑到a点过程中，两个电压表示数随电流表示数变化的图像如图乙所示。
（1）图乙中　　　　（填“dc”或“ec”）表示电压表V2的示数随电流表示数变化的图像。
（2）该过程中电路消耗的总功率最大值为　　　　W。
7、小明听物理老师讲过“干电池内部其实是有电阻的，分析电路时可以把干电池看成是由一个电压为U、电阻为0的理想电源与一个电阻值为r的电阻串联而成”，如图甲所示。小明设计了图乙所示的电路来测量一节干电池内部的电阻。
（1）根据实验中电压表和电流表的读数绘出U-I图象如图丙所示，当电流表示数如图丁所示时电压表示数U=______V；
（2）这节干电池内部电阻r=_____Ω。
（3）这节干电池的电压U=_______V。
P-I\P-U\P-R图像
8、如图甲所示电路，电源电压 3V 保持不变。闭合开关 S，调节滑动变阻器滑片，图乙中反映电路消耗的总功率 P 随电流 I 变化的关系图像是（ ）。
9、在如图甲的电路中，电源电压保持不变，R为滑动变阻器，其规格为“20 Ω　1 A”，闭合开关S，当滑片P从一端滑到另一端的过程中测到R的电功率与通过它的电流关系图象如图乙所示，则电源电压为________V，定值电阻R0的阻值为________Ω。
甲　乙
10．（多选）如图甲所示电路中，R0为定值电阻，R1为滑动变阻器。图乙是该滑动变阻器消耗的电功率与电流关系的图象。则下列说法中正确的是（　　）
A．当滑动变阻器的滑片P从a端移动到b端时，电压表和电流表示数都变大
B．滑动变阻器的最大阻值是50Ω
C．电路中的最大电流是1.5A D．电路中的最小功率是2.4W
11、如图所示的电路中，R0为定值电阻，R1为滑动变阻器；闭合开关后，在移动滑片P的过程中，R1两端的电压U，与通过的电流I之间的关系如图7所示， 与R1消耗的功率P之间的关系如图8所示，则R0的阻值为 Ω，电源电压为 V。
12、在如图甲所示的电路中，电源的电压恒定，滑动变阻器的最大阻值为R1＝8 Ω，R2为定值电阻但看不清标识。滑动变阻器滑片从左端M滑到右端N的过程中，滑动变阻器的电功率P随MN间电阻R变化的关系如图乙所示，其中滑动变阻器阻值取2 Ω和8 Ω时电功率相同，则以下说法正确的有(　　)
① 定值电阻R2＝4 Ω　 ② 电源的电压为6 V　
③ 电压表的最大示数为4.5 V　④ 滑动变阻器的最大电功率为2.25 W
甲 　 乙
13、如图甲所示，电源电压不变，为阻值的定值电阻，滑动变阻器的滑片从最右端滑动到最左端时测出电压值和电流值，得出滑动变阻器的功率和电流的关系图像如图乙所示，根据图像信息，求：
(1)滑动变阻器的最大阻值和电路的电源电压；
(2)的最大电功率。
答案：
1、10，0.1 2、AB 3、0.5，4 4、C 5、B 6、dc, 36 7、1.1 ，2，1.5
8、B 9、12，10 10、BD 11、10，6 12、C 13、25Ω , 15V，11.25W
