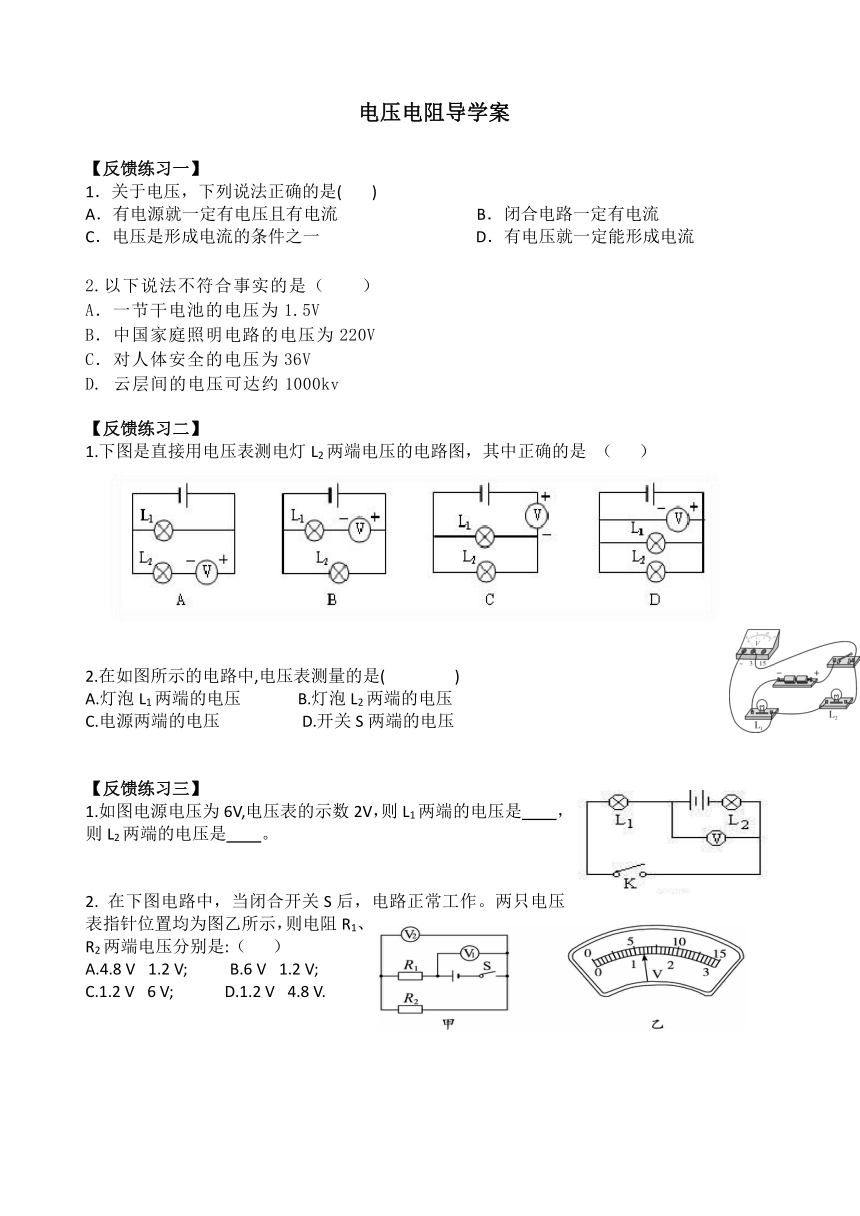

电压电阻导学案
【反馈练习一】
1．关于电压，下列说法正确的是( )
A．有电源就一定有电压且有电流 B．闭合电路一定有电流
C．电压是形成电流的条件之一 D．有电压就一定能形成电流
2.以下说法不符合事实的是（ ）
A．一节干电池的电压为1.5V
B．中国家庭照明电路的电压为220V
C．对人体安全的电压为36V
D. 云层间的电压可达约1000kv
【反馈练习二】
1.下图是直接用电压表测电灯L2两端电压的电路图，其中正确的是 （ ）
2.在如图所示的电路中,电压表测量的是( )
A.灯泡L1两端的电压　 B.灯泡L2两端的电压
C.电源两端的电压　 D.开关S两端的电压
【反馈练习三】
1.如图电源电压为6V,电压表的示数2V，则L1两端的电压是 ，则L2两端的电压是 。
在下图电路中，当闭合开关S后，电路正常工作。两只电压表指针位置均为图乙所示，则电阻R1、R2两端电压分别是:（ ）
A.4.8 V 1.2 V; B.6 V 1.2 V;
C.1.2 V 6 V; D.1.2 V 4.8 V.
【反馈练习四】
1.做“决定电阻大小的因素”的实验，器材如图所示．
① 电路两端应分别与导线b和导线d连接是为了研究电阻与 关系．
② 电路两端应分别与导线a和导线b连接是为了研究电阻与 关系．
【反馈练习五】
1.A、B、C、D中所示的为滑线变阻器的结构和连入电路情况示意图，当滑片向右滑动时，连入电路的电阻变小的为: ( )
(
浮球
R
0
R
油量表
)2.当油箱中油面下降时，浮球 ，由于杠杆的作用，滑动变阻器的滑片P向 移，接入电路的电阻变 ，电路中的电流变 ，油量表的示数变 ，显示油量减少。
【达标检测】
1.如图所示是一种调节收音机音量兼开关的调节器，它实际上是一个旋钮型变阻器．若接线片A、B接入电路，则顺时针转动旋钮触片时，收音机的音量将变 ．
2.如图所示，灯L1与灯L2串联，先用电压表测灯L1两端电压，再测灯L2两端电压时，开关闭合，小明和小丽用了二种不同的方法，请你对他们的做法作一个评价．
小明：只将电压表接A的一端改接C，这种接法正确吗： ，理由：＿＿＿＿＿＿ ＿＿＿＿＿＿ ＿＿＿＿＿＿
(
L
1
L
2
)小丽：只将电压表接B的一端改接C，这种接法正确吗： ，理由：＿＿＿＿＿＿＿＿＿＿＿ ＿＿＿＿＿＿ ＿＿＿
3.如图所示，闭合开关后，当滑片向右移动时，滑动变阻器的阻值将变 ，电流表的示数变 ，电压表的示数变 。
(
v
)
4.在下图中，要求L1、 L2并联，用电流表测量干路中的电流(约为0.4A)，电压表测量灯泡L1的电压，变阻器调节L2的亮度，且滑片左移灯泡变亮，开关控制整个电路。将符合要求的电路图画在虚线框内，并用笔画线表示导线将下图中各个元件连接起来。
