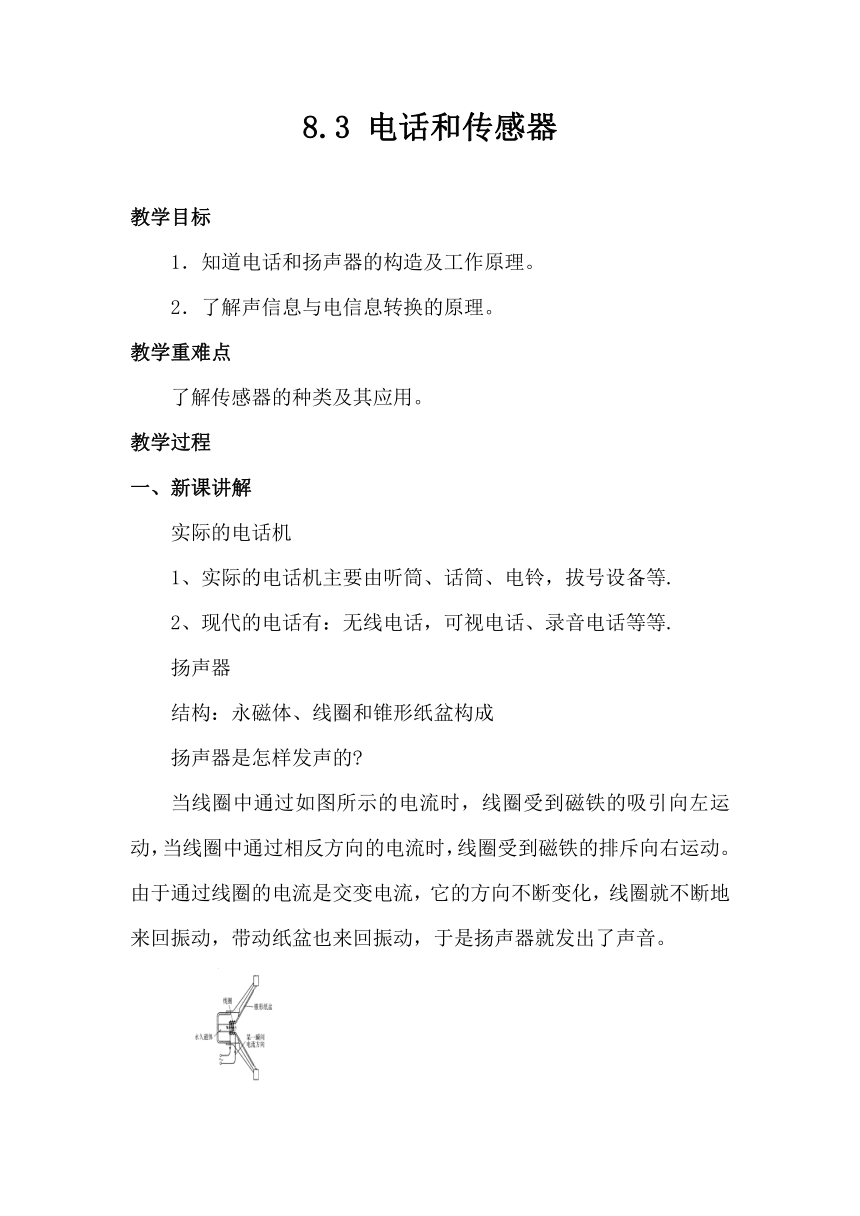

8.3 电话和传感器
教学目标
1．知道电话和扬声器的构造及工作原理。
2．了解声信息与电信息转换的原理。
教学重难点
了解传感器的种类及其应用。
教学过程
一、新课讲解
实际的电话机
1、实际的电话机主要由听筒、话筒、电铃，拔号设备等.
2、现代的电话有：无线电话，可视电话、录音电话等等.
扬声器
结构：永磁体、线圈和锥形纸盆构成
扬声器是怎样发声的
当线圈中通过如图所示的电流时，线圈受到磁铁的吸引向左运动，当线圈中通过相反方向的电流时，线圈受到磁铁的排斥向右运动。由于通过线圈的电流是交变电流，它的方向不断变化，线圈就不断地来回振动，带动纸盆也来回振动，于是扬声器就发出了声音。

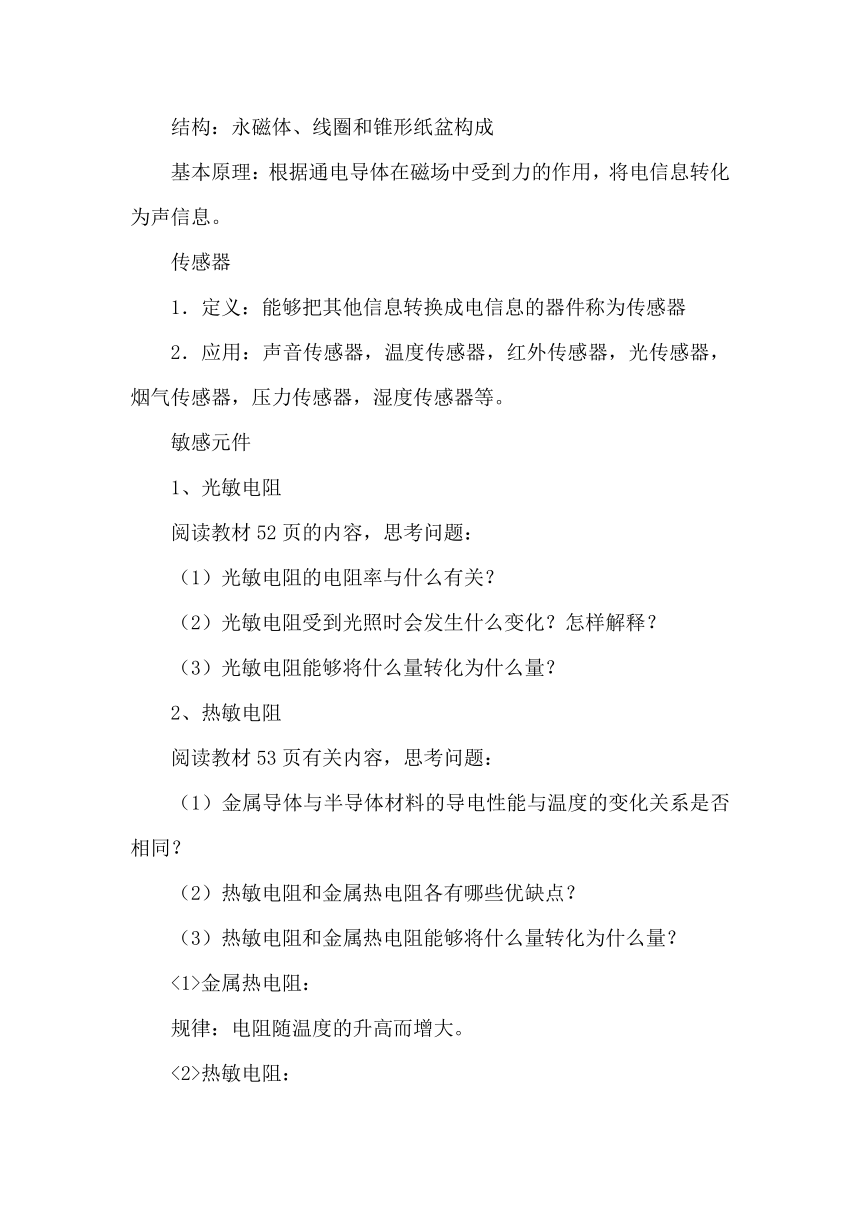

结构：永磁体、线圈和锥形纸盆构成
基本原理：根据通电导体在磁场中受到力的作用，将电信息转化为声信息。
传感器
1．定义：能够把其他信息转换成电信息的器件称为传感器
2．应用：声音传感器，温度传感器，红外传感器，光传感器，烟气传感器，压力传感器，湿度传感器等。
敏感元件
1、光敏电阻
阅读教材52页的内容，思考问题：
（1）光敏电阻的电阻率与什么有关？
（2）光敏电阻受到光照时会发生什么变化？怎样解释？
（3）光敏电阻能够将什么量转化为什么量？
2、热敏电阻
阅读教材53页有关内容，思考问题：
（1）金属导体与半导体材料的导电性能与温度的变化关系是否相同？
（2）热敏电阻和金属热电阻各有哪些优缺点？
（3）热敏电阻和金属热电阻能够将什么量转化为什么量？
<1>金属热电阻：
规律：电阻随温度的升高而增大。
<2>热敏电阻：
规律：电阻随温度的升高而减小。
温度→电阻
生活中哪些地方用到热敏电阻
二、探索新知
模拟信号和数字信号
１、电话分为模拟和数字两种。
２、模拟信号：话筒将声音转乘新号电流，这种信号电流的频率、振幅变化的情况跟声音的频率振幅变化的情况完全一样，“模仿”着声信号的“一举一动”这种电流传递的信号叫做模拟信号.
3、数字信号：用不同符号的不同组合表示的信号叫做数字信号。
数字信号抗干扰能力强、无噪声积累、便于存储、处理和交换等优点，所以各国都在积极发展数字通信。
资料介绍:
利用电报传递信息,事先要约定信号所代表的意义.美国画家缪尔.莫尔斯在1837年发明电报后,又发明了一套电报的约定关系,这套系统被称为莫尔斯电码，在莫尔斯电码中有个表示紧急援助的信号．例如，海上船只遇到紧急情况需要援助，除了用无线电报发ＳＯＳ信号，也可以用灯光发出三短三长三短的信号，周围船只见到后会立即赶去援助，ＳＯＳ信号也可以用敲击物体发出三短三长三短的声音的方法来表示，１９０６年在柏林召开的国际会议上正式把ＳＯＳ规定为国际统一的呼救信号．
知道ＳＯＳ信号的意义和发送ＳＯＳ信号的方式后，我们就可以在需要的时候使用它，例如，我们一旦遇到紧急情况就可以用三短三长三短的声音或灯光向他人求助；或者，如果我们听到或看到三短三长三短的信号，那就应该想到有人在紧急求助，应当一方面立即向有关部门报告，一方面尽自己的能力给予帮助．
三、归纳与小结
话筒：动圈式话筒——将声信号转化电流信号——电磁感应
听筒扬声器：听筒——将电流信号还原声信号——磁场对电流有力的作用
