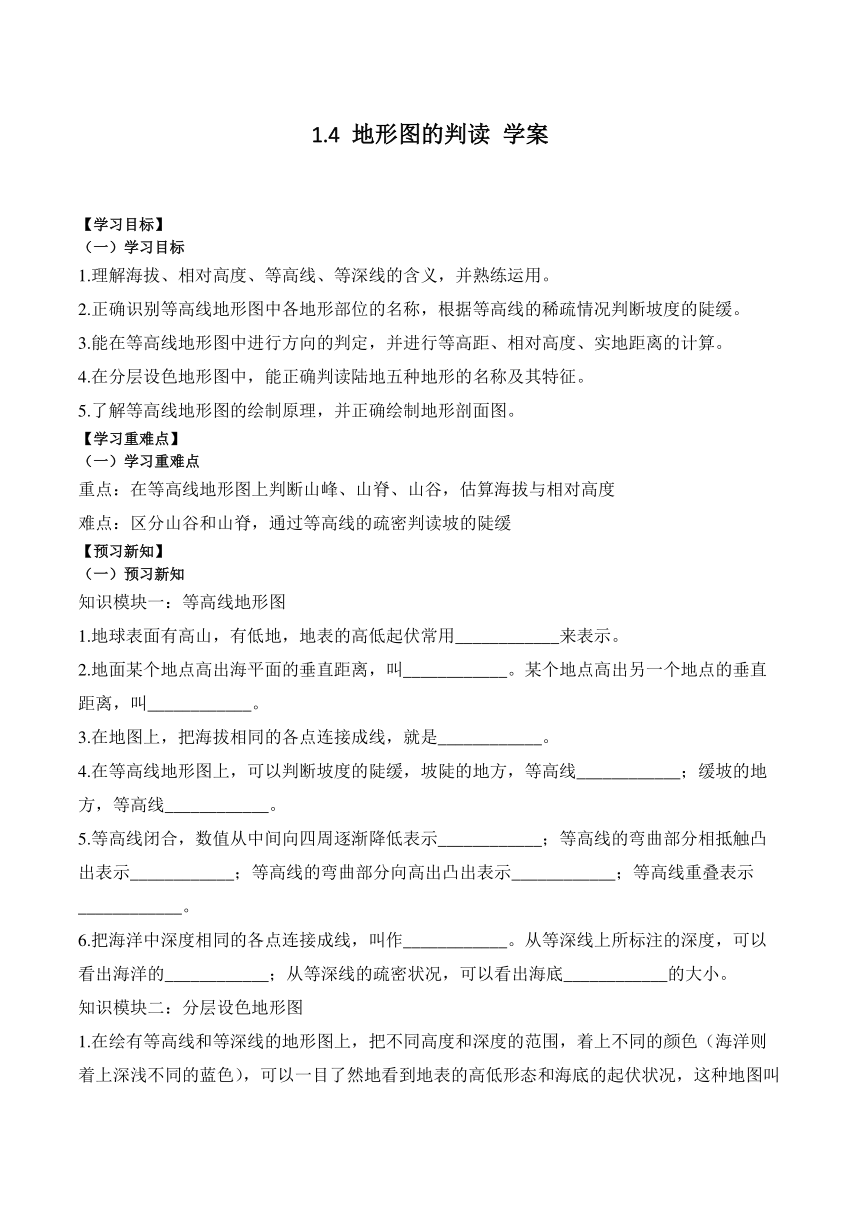

1.4 地形图的判读 学案
【学习目标】
（一）学习目标
1.理解海拔、相对高度、等高线、等深线的含义，并熟练运用。
2.正确识别等高线地形图中各地形部位的名称，根据等高线的稀疏情况判断坡度的陡缓。
3.能在等高线地形图中进行方向的判定，并进行等高距、相对高度、实地距离的计算。
4.在分层设色地形图中，能正确判读陆地五种地形的名称及其特征。
5.了解等高线地形图的绘制原理，并正确绘制地形剖面图。
【学习重难点】
（一）学习重难点
重点：在等高线地形图上判断山峰、山脊、山谷，估算海拔与相对高度
难点：区分山谷和山脊，通过等高线的疏密判读坡的陡缓
【预习新知】
（一）预习新知
知识模块一：等高线地形图
1.地球表面有高山，有低地，地表的高低起伏常用____________来表示。
2.地面某个地点高出海平面的垂直距离，叫____________。某个地点高出另一个地点的垂直距离，叫____________。
3.在地图上，把海拔相同的各点连接成线，就是____________。
4.在等高线地形图上，可以判断坡度的陡缓，坡陡的地方，等高线____________；缓坡的地方，等高线____________。
5.等高线闭合，数值从中间向四周逐渐降低表示____________；等高线的弯曲部分相抵触凸出表示____________；等高线的弯曲部分向高出凸出表示____________；等高线重叠表示____________。
6.把海洋中深度相同的各点连接成线，叫作____________。从等深线上所标注的深度，可以看出海洋的____________；从等深线的疏密状况，可以看出海底____________的大小。
知识模块二：分层设色地形图

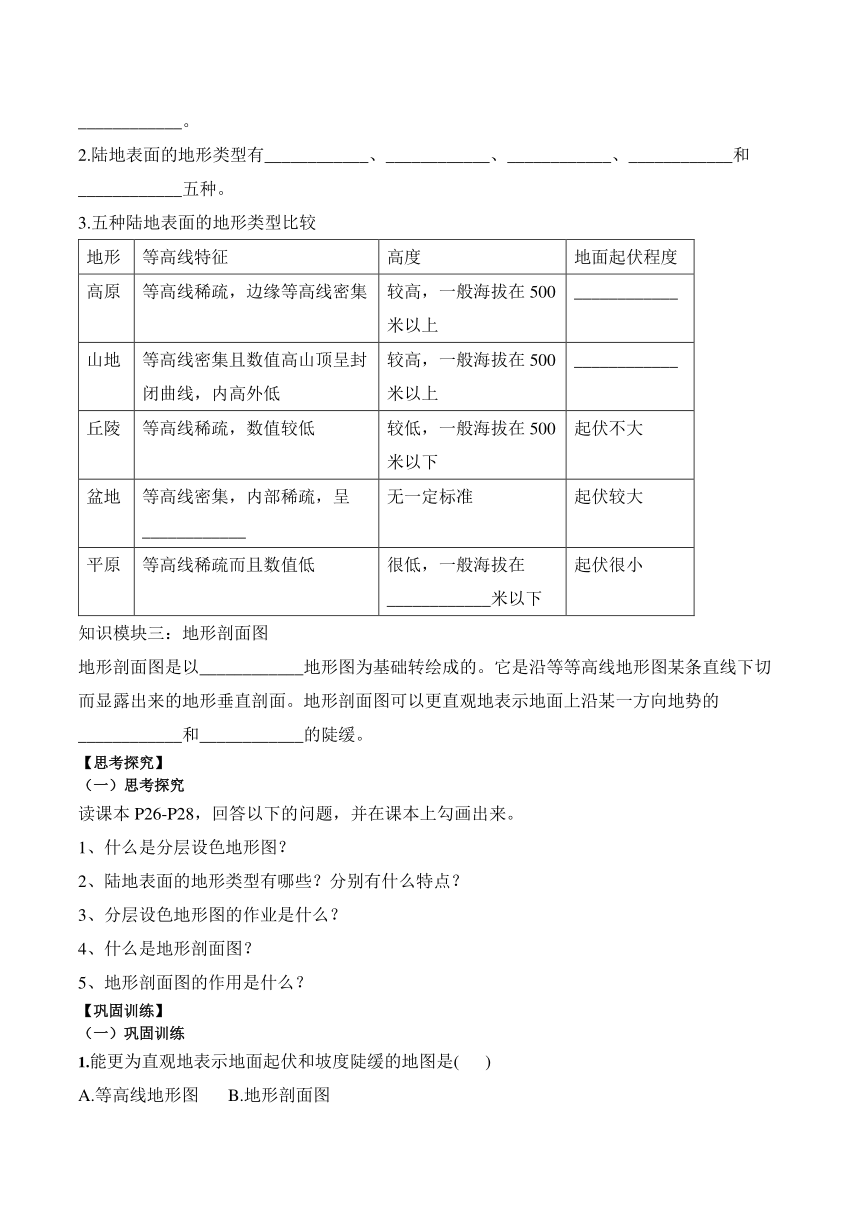

1.在绘有等高线和等深线的地形图上，把不同高度和深度的范围，着上不同的颜色（海洋则着上深浅不同的蓝色），可以一目了然地看到地表的高低形态和海底的起伏状况，这种地图叫____________。
2.陆地表面的地形类型有____________、____________、____________、____________和____________五种。
3.五种陆地表面的地形类型比较
地形 等高线特征 高度 地面起伏程度
高原 等高线稀疏，边缘等高线密集 较高，一般海拔在500米以上 ____________
山地 等高线密集且数值高山顶呈封闭曲线，内高外低 较高，一般海拔在500米以上 ____________
丘陵 等高线稀疏，数值较低 较低，一般海拔在500米以下 起伏不大
盆地 等高线密集，内部稀疏，呈____________ 无一定标准 起伏较大
平原 等高线稀疏而且数值低 很低，一般海拔在____________米以下 起伏很小
知识模块三：地形剖面图
地形剖面图是以____________地形图为基础转绘成的。它是沿等等高线地形图某条直线下切而显露出来的地形垂直剖面。地形剖面图可以更直观地表示地面上沿某一方向地势的____________和____________的陡缓。
【思考探究】
（一）思考探究
读课本P26-P28，回答以下的问题，并在课本上勾画出来。
1、什么是分层设色地形图？
2、陆地表面的地形类型有哪些？分别有什么特点？
3、分层设色地形图的作业是什么？
4、什么是地形剖面图？
5、地形剖面图的作用是什么？
【巩固训练】
（一）巩固训练
1.能更为直观地表示地面起伏和坡度陡缓的地图是( )
A.等高线地形图 B.地形剖面图
C.经纬网地图 D.分层设色地形图
2.下列叙述中正确的是( )
①丘陵的相对高度不超过200米
②平原宽广平坦，起伏很小
③在分层设色地形图上，绿色表示平原
④在分层设色地形图上，黄色表示冰川
A.①②③ B.①②④ C.①③④ D.①②③④
3.绘制地形剖面图时，某一方面剖面图曲线较陡，这说明( )
A.该段坡度平缓 B.该段等高线相对较为密集
C.该段地区一定是山脊 D.该段地区一定是山谷
4.读图，甲、乙两地的相对高度是( )
A.800米 B.1300米 C.300米 D.600米
读“某地等高线地形图”，完成下面小题。

【小题1】在等高线地形图中,可以了解区域的海拔高度及地形状况。下列判断错误的是( )
A.A处海拔是200米
B.图中等高距是50米
C.甲处的海拔为250米
D.甲、乙两处的相对高度是100米
【小题2】关于图中的说法,正确的是( )
A.E处河流流向大致为自南向北流
B.D处有两条等高线重合
C.B处等高线密集,河流流速快
D.B处比C处坡度缓
参考答案
1.答案：B
解析：以上四种地图中，更能准确地表示地面起伏和坡度陡缓的地图是地形剖面图，等高线地形图和分层设色地图都不能很直观地看出地势的起伏，经纬网地图看不出地形地势的起伏状况。故选：B。
2.答案：A
解析：丘陵的相对高度不超过200米；平原宽广平坦、起伏很小；在分层设色地形图上，绿色表示平原；在分层设色地形图上，黄色表示山地、高原，冰川用白色表示，故①②③正确，故选A。
3.答案：B
解析：绘制地形剖面图时,某一方面剖面图曲线较陡,这说明该段等高线相对较为密集;不能说明一定是山谷或是山脊。故选:B。
4.答案：C
解析：
