(共36张PPT)
看到图中情景，你想到哪句名言？
专题复习：识图作图题（第一课时）

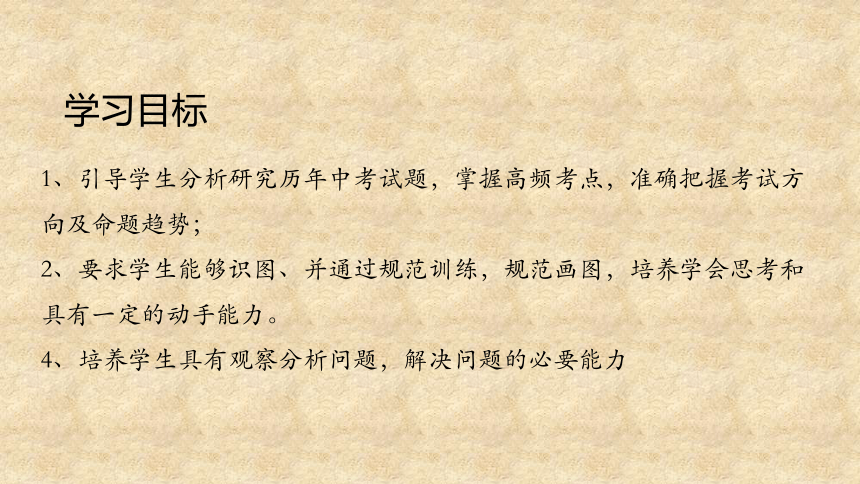

学习目标
1、引导学生分析研究历年中考试题，掌握高频考点，准确把握考试方向及命题趋势；
2、要求学生能够识图、并通过规范训练，规范画图，培养学会思考和具有一定的动手能力。
4、培养学生具有观察分析问题，解决问题的必要能力

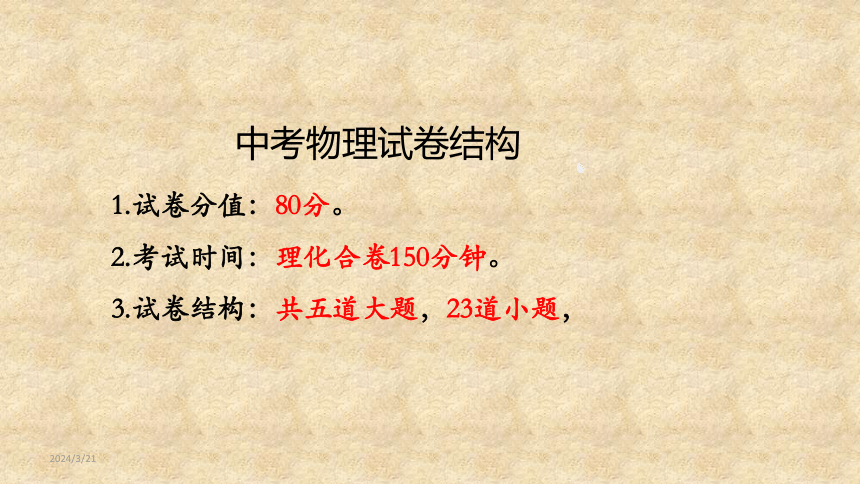

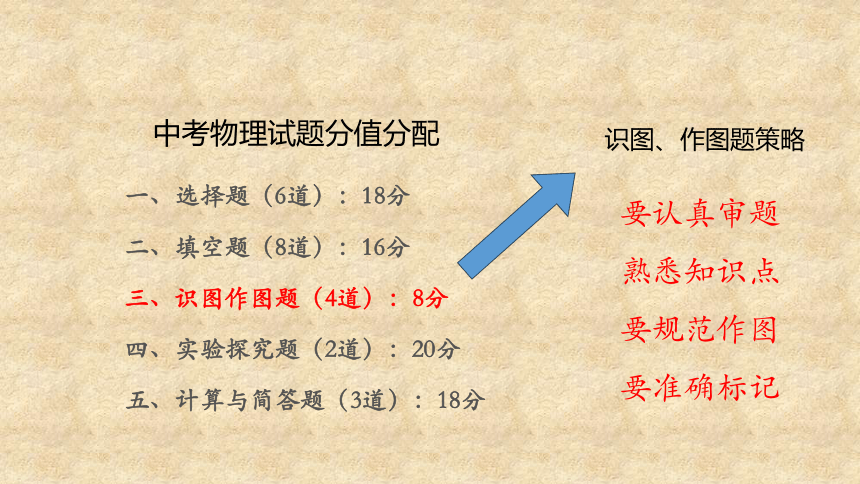

1.试卷分值：80分。2.考试时间：理化合卷150分钟。3.试卷结构：共五道大题，23道小题，中考物理试卷结构中考物理试题分值分配
一、选择题（6道）：18分
二、填空题（8道）：16分
三、识图作图题（4道）：8分
四、实验探究题（2道）：20分
五、计算与简答题（3道）：18分
识图、作图题策略
要认真审题
熟悉知识点
要规范作图
要准确标记

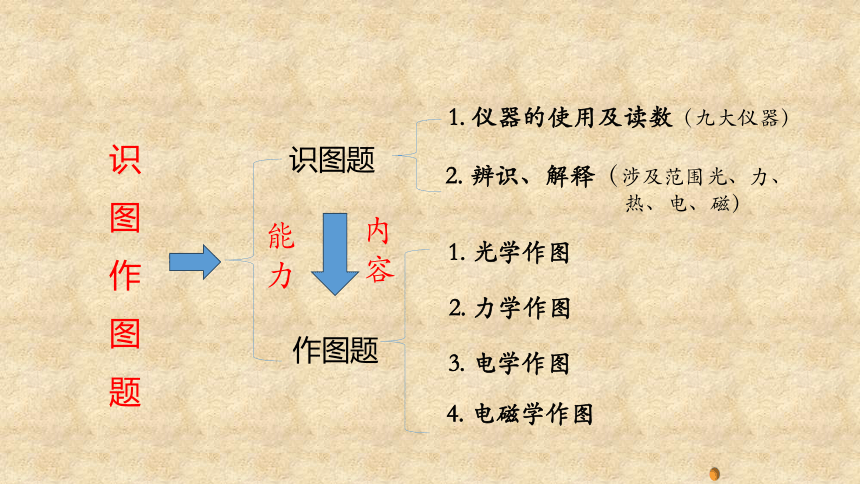

识
图
作
图
题
识图题
作图题
1. 仪器的使用及读数（九大仪器）
2. 辨识、解释（涉及范围光、力、
热、电、磁）
1. 光学作图
2. 力学作图　
3. 电学作图
4. 电磁学作图
内容
能力

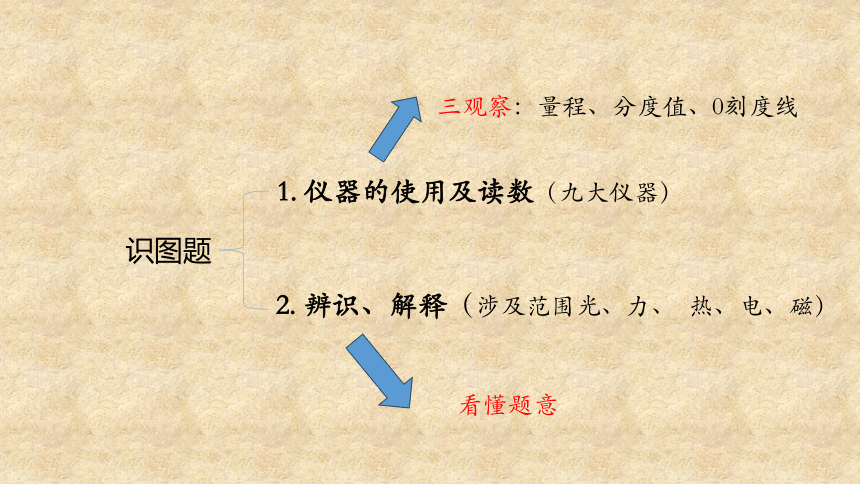

识图题
1. 仪器的使用及读数（九大仪器）
2. 辨识、解释（涉及范围光、力、 热、电、磁）
三观察：量程、分度值、0刻度线
看懂题意
初中物理常用的９大仪器读数及注意事项

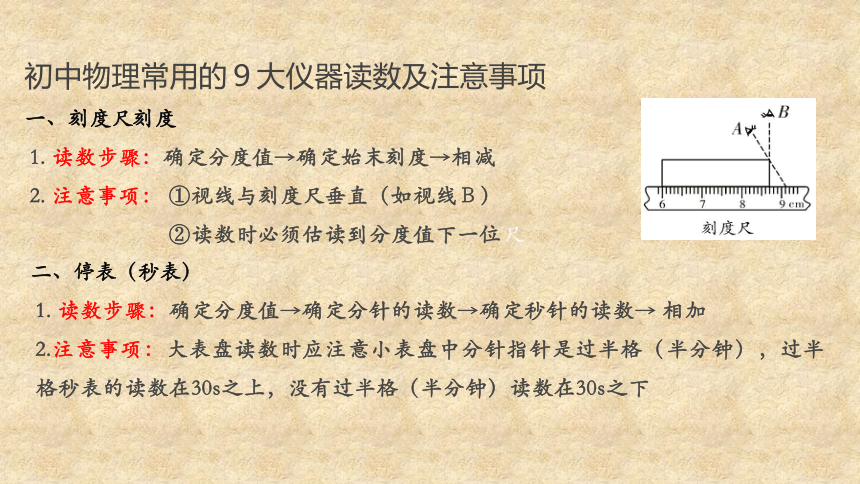

一、刻度尺刻度
1. 读数步骤：确定分度值→确定始末刻度→相减
2. 注意事项： ①视线与刻度尺垂直（如视线Ｂ）
②读数时必须估读到分度值下一位尺
二、停表（秒表）
1. 读数步骤：确定分度值→确定分针的读数→确定秒针的读数→ 相加
2.注意事项：大表盘读数时应注意小表盘中分针指针是过半格（半分钟），过半格秒表的读数在30s之上，没有过半格（半分钟）读数在30s之下
初中物理常用的９大仪器读数及注意事项

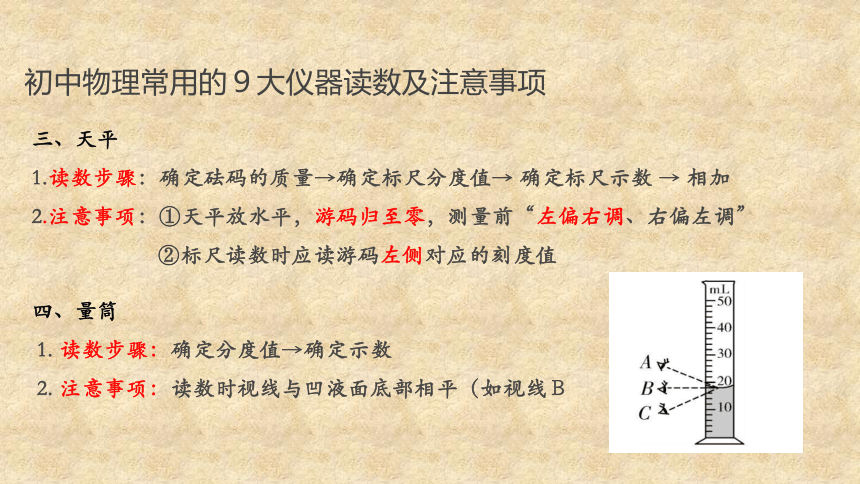

三、天平
1.读数步骤：确定砝码的质量→确定标尺分度值→ 确定标尺示数 → 相加
2.注意事项：①天平放水平，游码归至零，测量前“左偏右调、右偏左调”
②标尺读数时应读游码左侧对应的刻度值
四、量筒
1. 读数步骤：确定分度值→确定示数
2. 注意事项：读数时视线与凹液面底部相平（如视线Ｂ
初中物理常用的９大仪器读数及注意事项

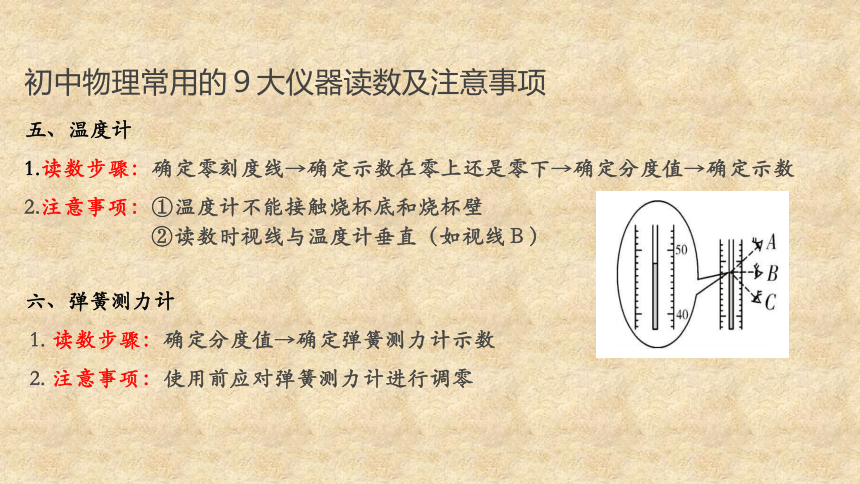

五、温度计
1.读数步骤：确定零刻度线→确定示数在零上还是零下→确定分度值→确定示数
2.注意事项：①温度计不能接触烧杯底和烧杯壁
②读数时视线与温度计垂直（如视线Ｂ）
六、弹簧测力计
1. 读数步骤：确定分度值→确定弹簧测力计示数
2. 注意事项：使用前应对弹簧测力计进行调零
初中物理常用的９大仪器读数及注意事项

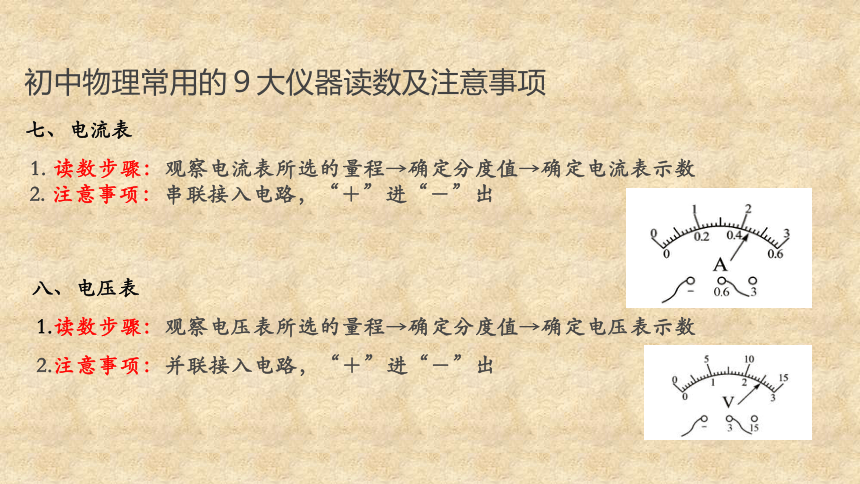

七、电流表
1. 读数步骤：观察电流表所选的量程→确定分度值→确定电流表示数
2. 注意事项：串联接入电路，“＋”进“－”出
八、电压表
1.读数步骤：观察电压表所选的量程→确定分度值→确定电压表示数
2.注意事项：并联接入电路，“＋”进“－”出
初中物理常用的９大仪器读数及注意事项

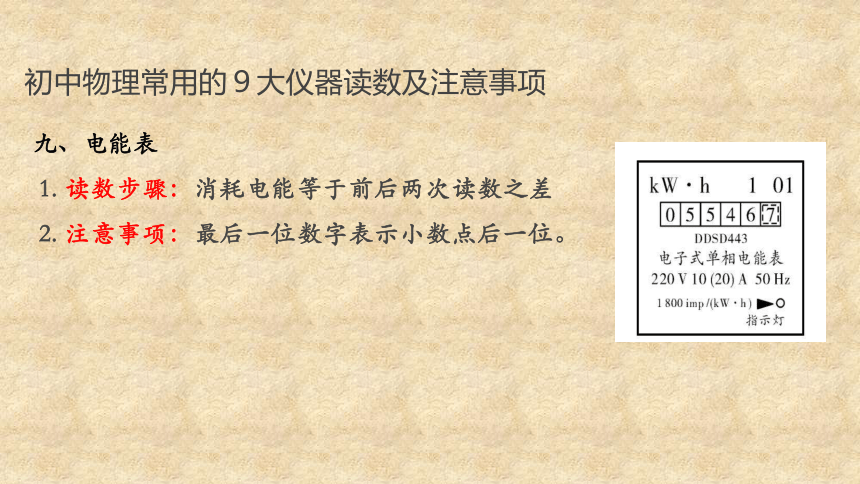

九、电能表
1. 读数步骤：消耗电能等于前后两次读数之差
2. 注意事项：最后一位数字表示小数点后一位。
近五年甘肃中考物理试题情况
(一)识图题
类型1. 仪器使用及读数
1.（2019年省卷）如图所示，小木块长度是________cm。
2.50　
2.（2020年天水）（1）在图11甲中木块的长度为 cm；（2）在图11乙中天平的读数为 g；（3）在图11丙中物体A重为 N。
1.15　
26.6　
1.2　
3.（2021年省卷）如图甲所示为温度计的一部分，该温度计的示数为______℃；如图乙所示，用刻度尺所测物体的长度为_______cm。
甲
乙
－4　
2.60　
4.（2023年省卷）如图所示，图甲中木条的长度为___________cm；图乙中温度计读数为_______°C。
29　
2.65　
5.（2019年兰州）（1）在图甲中，电能表的示数为 　3 529.6　 kW·h.
（2）在图乙中，体温计的示数是 　36.8　 ℃.
3 529.6　
36.8　
6.（2020年兰州）为了测出细铜丝的直径，小亮把细铜丝在铅笔上紧密排绕20圈，如图甲所示，用分度值为1mm的刻度尺测得这20圈的总宽度为 　4.20　 cm，可算出细铜丝的直径约为 　2.1　 mm；图乙中温度计的示数为 　－6　 ℃；图丙中电压表的读数为 　11.5　 V.
4.20　
2.1　
－6　
11.5　
类型2. 辨识、解释
(一)识图题
1.（2019年省卷）图所示是汽油机的________冲程。
做功　
2. （2020年省卷）体育训练时，同学用力将足球踢出．如图所示，关于足球在水平地面上滚动过程中的受力示意图， 正确的是 （选填“甲”或“乙”）图．
乙　
3.（2020年省卷） 新冠疫情期间，不少学生用手机上网课，长时间盯着屏幕，容易导致视力下降，患上近视眼， 图 （选填“甲”或“乙”）是近视眼的光路示意图，人眼的成像原理与 （选填“照相机”“投影仪”或“放大镜”）相同．
甲
乙
乙
照相机　
4.（2021年省卷）如图所示是四冲程汽油机内部剖面图，此为 冲程；汽油机需要用冷却液进行降温，是利用了冷却液的 大的特性。
做功　
比热容　
5.（2022年省卷）如图所示，为厨房常用吸盘挂钩.吸盘能够吸在墙壁上，是因为吸盘内部的气压 　小于　 外界大气压，吸盘受到的摩擦力 　等于　 吸盘和重物受到的总重力.（均选填“大于”“小于”或“等于”）
小于　
等于　
6.（2022年省卷）如图所示，用酒精灯加热试管中的水，当水沸腾一段时间以后，塞子被试管内水蒸气推出．这是通过________的方式将水蒸气的内能转化为塞子的机械能(选填“做功”或“热传递”).图________(选填“甲”或“乙”)中汽油机的工作过程与这一实验过程中原理是一致的．
做功　
乙　
7.（2023年省卷）小明用自制电磁小船放在水中判断方向，如图所示，开关S闭合前，小船船头（右端）指向东边。闭合开关S，电磁小船的船头（右端）为电磁铁的___________极（选填“N”或“S”）；船头在地磁场的作用下，将___________偏转（选填“顺时针”或“逆时针”）。
S　
顺时针　
1. 光学作图
2. 力学作图　
3. 电学作图
4. 电磁学作图
（二）作图题
光的反射作图
平面镜成像作图
光的折射作图
透镜作图
力的示意图
简单机械相关作图（杠杆、滑轮）
画电路图
连接实物图
家庭电路图的连接
简单磁现象作图
通电螺线管相关作图
（二）作图题
光学作图
类型1. 光的反射作图（作图依据：光的反射定律）
类型2. 平面镜成像作图（作图依据：平面镜的成像特点）
类型3. 折射作图（作图依据：光的折射规律）
类型4. 透镜作图（作图依据：透镜的六条特殊光线）
注意：
分清线的虚实；
注意箭头方向
（2019天水卷）一束光线AO与水平方向成30°角斜射到平静的水面上。
（1）在图中画出入射光线AO的反射光线OB；
（二）作图题
类型1. 光的反射作图（作图依据：光的反射定律）
B
（二）作图题
类型1. 光的反射作图（作图依据：光的反射定律）
（ 2022兰州卷）如图所示，一束光线从空气斜射向水面上的O点，光线经水面反射后，在墙壁上形成一个亮点A.请画出反射光线和对应的入射光线。
类型2. 平面镜成像作图（作图依据：平面镜的成像特点）
（二）作图题
（ 2021年省卷）如图所示，A是烛焰上的一点，B是人眼的位置，请画出A点发出的一条光线经平面镜反射后经过B点的光路图。
A’
O
类型3. 折射作图（作图依据：光的折射规律）
（二）作图题
（2019天水卷）一束光线AO与水平方向成30°角斜射到平静的水面上。
（2）在图中画出入射光线AO的折射光线OC的大致方向。
C
类型4. 透镜作图（作图依据：透镜的六条特殊光线）
（二）作图题
1.（2019年省卷）如图乙所示，请画出两条光线经过凹透镜后的折射光线。
类型5. 综合作图
（二）作图题
(2018省卷)如图所示，F 为凸透镜的焦点，OO'为凸透镜的主光轴，AB 为射向凸透镜且过焦点的光线，在凸透镜的右侧有一平面镜 MN 和主光轴 OO'成 45° ,请画出经凸透镜折射后和经平面镜反射后的完整光路图。
45。
（2018天水卷）如图所示，凸透镜的主光轴恰好与水面重合，水面上方是空气，光线BF经凸透镜射出后斜射到水面，在焦点F处发生反射和折射。请画出射向凸透镜的入射光线AB和斜射到水面的反射光线FC以及射入水中的折射光线FD。
类型5. 综合作图
（二）作图题
A
C
D
课后作业：
1.完成光学识图作图专题；
2.提前预习力学、电磁学作图知识。
谢谢大家的聆听！
