(共50张PPT)
1

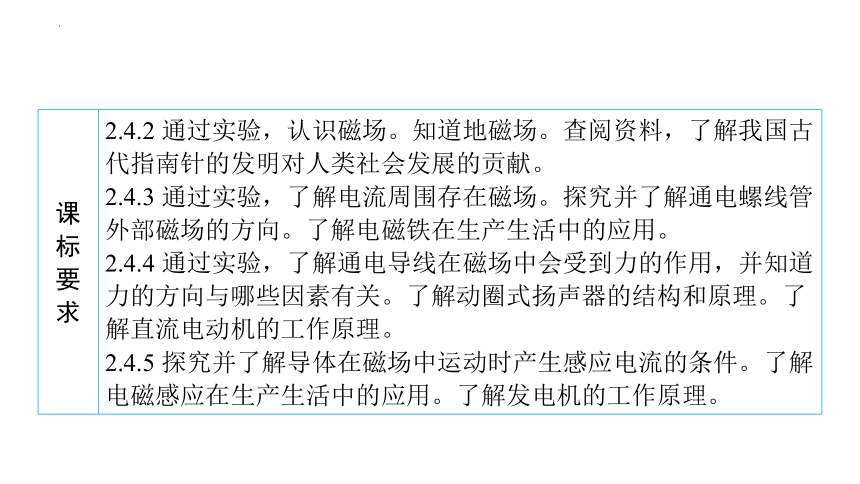

课标导读
课
标 要
求 2.4.2 通过实验，认识磁场。知道地磁场。查阅资料，了解我国古
代指南针的发明对人类社会发展的贡献。
2.4.3 通过实验，了解电流周围存在磁场。探究并了解通电螺线管
外部磁场的方向。了解电磁铁在生产生活中的应用。
2.4.4 通过实验，了解通电导线在磁场中会受到力的作用，并知道
力的方向与哪些因素有关。了解动圈式扬声器的结构和原理。了
解直流电动机的工作原理。
2.4.5 探究并了解导体在磁场中运动时产生感应电流的条件。了解
电磁感应在生产生活中的应用。了解发电机的工作原理。

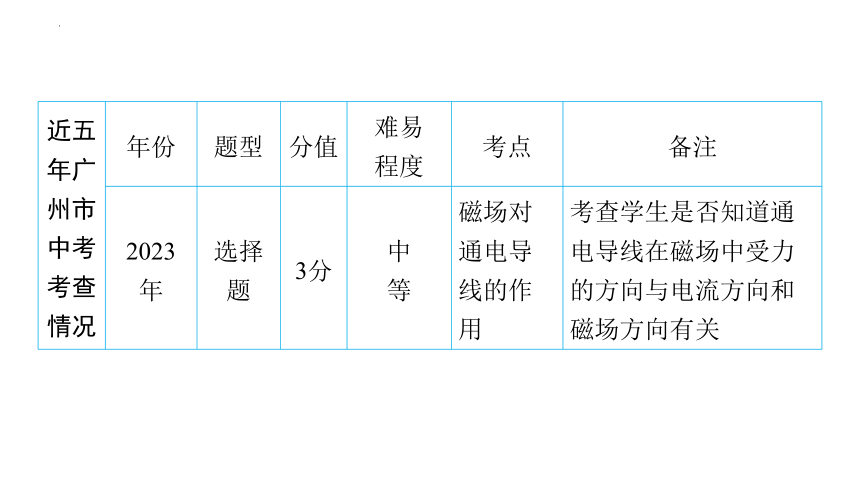

近五 年广 州市 中考 考查 情况 年份 题型 分值 难易 程度 考点 备注
2023
年 选择
题 3分 中
等 磁场对通电导
线的作用 考查学生是否知道通
电导线在磁场中受力
的方向与电流方向和
磁场方向有关

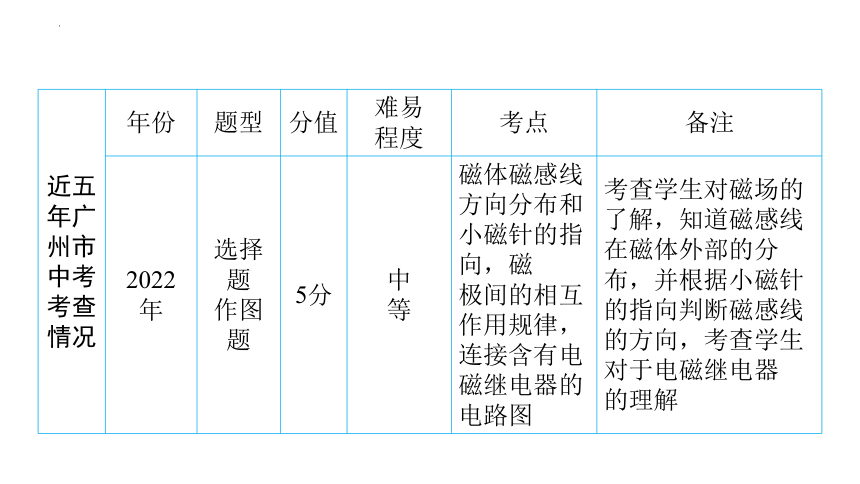

近五 年广 州市 中考 考查 情况 年份 题型 分值 难易 程度 考点 备注
2022
年 选择题 作图题 5分 中
等 磁体磁感线方向分布和小磁针的指向，磁
极间的相互作用规律，连接含有电磁继电器的电路图 考查学生对磁场的了解，知道磁感线在磁体外部的分布，并根据小磁针的指向判断磁感线的方向，考查学生对于电磁继电器
的理解

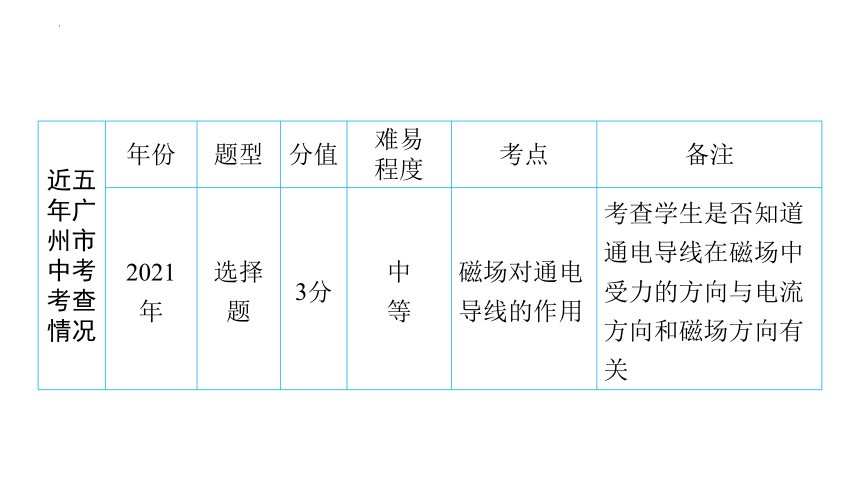

近五 年广 州市 中考 考查 情况 年份 题型 分值 难易 程度 考点 备注
2021
年 选择题 3分 中
等 磁场对通电导线的作用 考查学生是否知道通电导线在磁场中受力的方向与电流方向和磁场方向有关

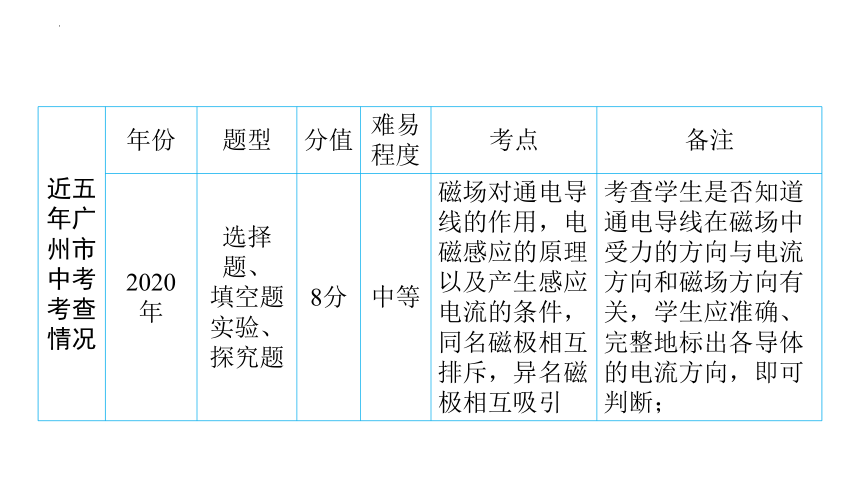

近五 年广 州市 中考 考查 情况 年份 题型 分值 难易 程度 考点 备注
2020
年 选择
题、 填空题 实验、 探究题 8分 中等 磁场对通电导线的作用，电磁感应的原理
以及产生感应电流的条件，同名磁极相互排斥，异名磁
极相互吸引 考查学生是否知道
通电导线在磁场中
受力的方向与电流
方向和磁场方向有
关，学生应准确、
完整地标出各导体
的电流方向，即可
判断；
近五 年广 州市 中考 考查 情况 年份 题型 分值 难易 程度 考点 备注
2020
年 选择
题、 填空题 实验、 探究题 8分 中
等 磁场对通电导线的作用，电磁感
应的原理以及产生感应电流的条
件，同名磁极相互排斥，异名磁
极相互吸引 考查“同名磁极相互排斥，异名磁极相互吸引”的磁极间的作用规律考查导体在磁场中运动时产生感应电流的条件：切割磁感线

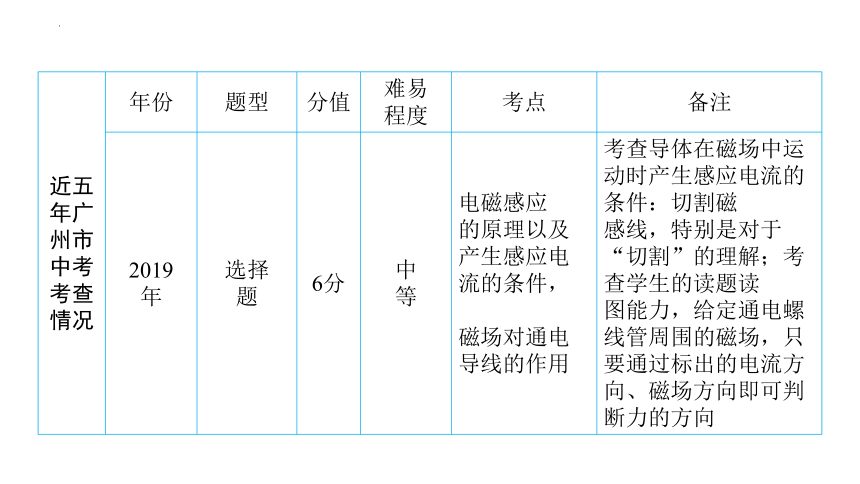

近五 年广 州市 中考 考查 情况 年份 题型 分值 难易 程度 考点 备注
2019
年 选择
题 6分 中
等 电磁感应
的原理以及产生感应电
流的条件， 磁场对通电导线的作用　　 考查导体在磁场中运动时产生感应电流的条件：切割磁
感线，特别是对于“切割”的理解；考查学生的读题读
图能力，给定通电螺线管周围的磁场，只要通过标出的电流方向、磁场方向即可判断力的方向

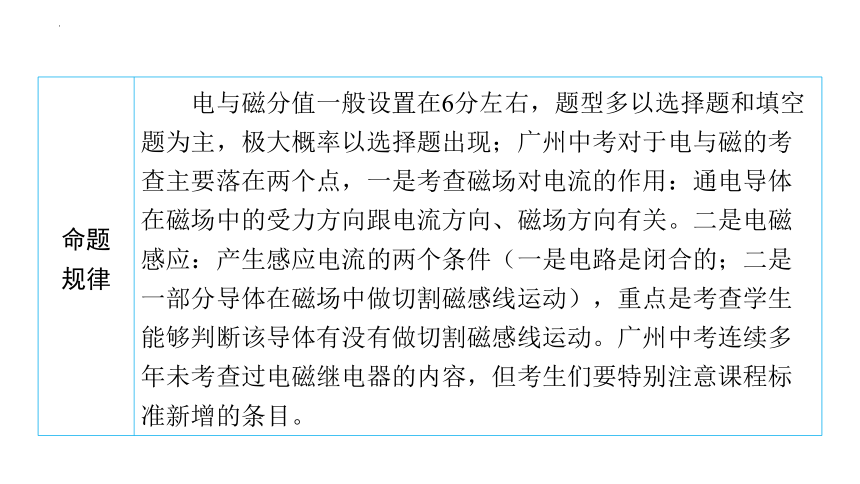

命题 规律 　　电与磁分值一般设置在6分左右，题型多以选择题和填空题为主，极大概率以选择题出现；广州中考对于电与磁的考查主要落在两个点，一是考查磁场对电流的作用：通电导体在磁场中的受力方向跟电流方向、磁场方向有关。二是电磁感应：产生感应电流的两个条件（一是电路是闭合的；二是一部分导体在磁场中做切割磁感线运动），重点是考查学生能够判断该导体有没有做切割磁感线运动。广州中考连续多年未考查过电磁继电器的内容，但考生们要特别注意课程标准新增的条目。
2
知识回顾

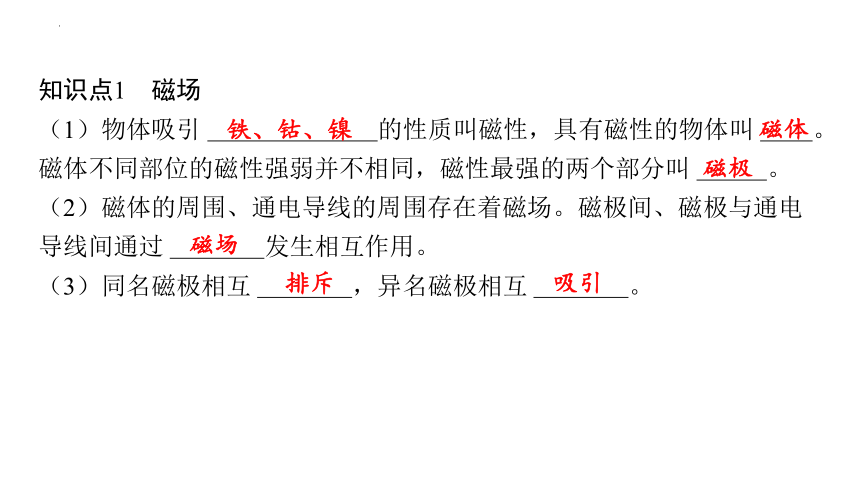

知识点1　磁场
（1）物体吸引 的性质叫磁性，具有磁性的物体叫 。磁体不同部位的磁性强弱并不相同，磁性最强的两个部分叫 。
（2）磁体的周围、通电导线的周围存在着磁场。磁极间、磁极与通电
导线间通过 发生相互作用。
（3）同名磁极相互 ，异名磁极相互 。
铁、钴、镍　
磁体
磁极
磁场　
排斥　
吸引　

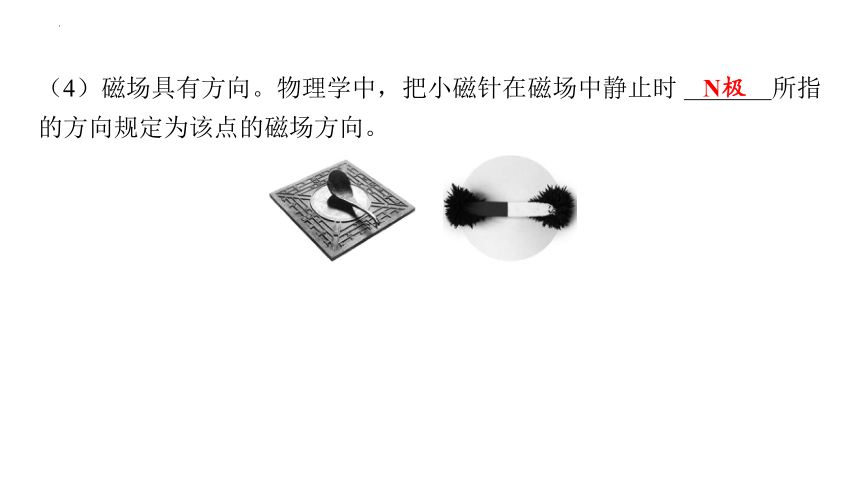

（4）磁场具有方向。物理学中，把小磁针在磁场中静止时 所指
的方向规定为该点的磁场方向。
　
N极　
知识点2　磁感线、地磁场
（1）磁感线：为了描述磁场情况而画的带箭头的曲线。磁场是客观存
在的，磁感线是人们假想出来的，是 （选填“存在”或“不
存在”）的。磁感线是立体分布的，且不交叉；在磁体外部，周围的磁
感线总是从 出发回到 的；它的疏密表示磁场的强弱。
不存在　
N极　
S极　
（2）地球周围存在磁场—— ，地磁场的形状跟
的形状相似；地磁场的N极在地理的南极附近，地磁场的S极在地
理的北极附近；海龟、信鸽都是利用地磁场来导航的。
　 　
地磁场　
条形磁体
知识点3　奥斯特实验
（1）奥斯特实验：将一枚小磁针放置在直导线下方，将导线和电池触
接，接通电路，发现小磁针 （选填“静止”或“偏转”），将
电池的正负极对调，发现小磁针偏转方向 （选填“不改变”或
“改变”），这种现象说明通电导线周围存在 。
偏转　
改变　
磁场　
（2）导体周围的磁场方向与 有关。任何导体中有电流通
过时，其周围空间均会产生磁场，这种现象叫电流的 。
　 　 　　　
电流方向　
磁效应　
知识点4　通电螺线管的磁场
通电螺线管外部的磁场和 的磁场一样，它的两端相当于条
形磁体的两个磁极。可根据安培定则来判断通电螺线管的两端各对应哪
个磁极：用右手握住螺线管，让四指指向螺线管中电流的方向，则拇指
所指的那端就是螺线管的N极。
　
条形磁体　
知识点5　电磁铁、电磁继电器
（1）在螺线管内部插入铁芯，可以做成 。
（2）电磁铁具有以下特点：
①电磁铁磁性的有无，可以由 来控制；
②线圈的匝数越多，电流越大，电磁铁的磁性越 ；
③电磁铁的N、S极以及它周围的磁场方向是由通电电流的方向决定
的，便于人工控制。
电磁铁　
通、断电　
强　
（3）电磁继电器的作用：利用电磁继电器可以用
的控制电路来控制 的工作电路，并且能实现遥控和
生产自动化。
　
低电压、弱电流　
高电压、强电流　
知识点6　磁场对通电导线的作用——电动机
（1）磁场对通电导线有力的作用，其方向与 和 有关。
（2）电动机把电能转化为 ，它利用了磁场对通电线圈的作
用而使线圈转动起来。
电流方向　
磁场方向
机械能　
（3）为使直流电动机持续转动，必须安装 。
　 　
换向器　
知识点7　磁生电
（1）闭合电路的一部分导体在磁场中做 的运动时，导
体中会产生感应电流，这是一种 现象。
（2）发电机利用了电磁感应的原理发电，将 转化为电能。
　
切割磁感线　
电磁感应　
机械能　
3
能力提升
核心考点1　电生磁
例1：（2017广州）如图1，通电线圈的B端与磁铁N极相吸，则A端
是 （选填“N”或“S” ）极。请在图2中以笔画线代替导线，连
接线圈与电池，让线圈的B端与磁铁N极相斥。
图1 图2
N　
如图所示　
解题思路：根据同名磁极相互排斥，异名磁极相互吸引，通电线圈的B
端与磁铁N极相吸，所以B端是S极；通电线圈两端的磁极与电流的方向
有关，因此仅改变电流的方向即可。
[练习1]（2020广州）电磁铁通电后，小磁针N极转至图所示位置，此时
铁块在水平桌面上静止并受到电磁铁吸引。
（1）电磁铁甲端应为N极还是S极？ 。
（2）以点表示铁块，在方框内画出铁块受到的摩擦力。
如图所示　
N极　
[练习2]（2018广州）若电路中电流方向与如图所示相反，电磁铁吸引还
是排斥衔铁？ 。
吸引　
[练习3]（2016广州）科学家猜测，A地海龟在春季是利用地磁场（图
甲）向南返回出生地。以下为相关研究：
（1）春季A地某屏蔽磁场的实验室，无磁场环境下海龟无固定游向，把海龟置于模拟地磁场中（用图乙简化示意），图中1为磁体N极，2为磁体 极。按科学家猜测，海龟应向 （选填“左”或“右”） 游动。
S　
左　
（2）地磁场在缓慢变化，科学家每年记录海龟出生地筑巢地点移动的
方向，并追踪地磁场的微小移动方向，发现
，现象
符合猜测。
海龟筑巢地点的移动方向
与地磁场的微小移动方向一致，并与地理南北方向有一个夹角　
[练习3]（2016广州）科学家猜测，A地海龟在春季是利用地磁场（图
甲）向南返回出生地。以下为相关研究：
核心考点2　磁场对电流的作用
例2：（2018广州）如图所示，通电导线a、b固定不动，左磁体对a的作
用力为Fa，右磁体对b的作用力为Fb，下列说法正确的是（　A　）
　
A.Fa、Fb方向相反　　B.Fa、Fb方向相同
　
C.Fa、Fb方向相反 D.Fa、Fb方向相同
A
解题思路：此类题目，一定要标出完整的电流方向及磁场方向，方
法如下：先标出电路中a、b的电流方向，再标出a、b所处的磁场方
向；磁场对通电导线的作用力方向与磁场方向和电流方向有关，若
磁场方向或电流方向其中之一发生改变，则磁场对通电导线的作用
力改变；若磁场方向和电流方向都不变或同时发生改变，则磁场对
通电导线的作用力不变。
[练习1]（2021广州）如图甲，磁场对导体的力F竖直向上，用Fab，
Fcd，Fa'b'，Fc'd'分别表示图乙、丙中闭合开关时磁场对导体ab、cd、
a'b'、c'd'的力，则（　D　）
D
A.Fab竖直向下，Fcd竖直向下
B.Fab竖直向上，Fcd竖直向下
C.Fa'b'竖直向上，Fc'd'竖直向下
D.Fa'b'竖直向下，Fc'd'竖直向上
[练习2]（2020广州）矩形铜线框在某磁场中的位置如图所示，ab、bc、
ed和fe段都受到该磁场的作用力，下列哪两段受到该磁场的作用力方向
相同（　B　）
B
A.ab段与bc段
B.ab段与ed段
C.ab段与fe段
D.fe段与ed段
核心考点3　电磁感应——产生感应电流的两个条件
例3：（2019广州）导线a是闭合电路的一部分，a在磁场中按图中v的方
向运动时，能产生感应电流的是（a在A、B选项中与磁感线平行，在
C、D选项中垂直于纸面）（　D　）
　　
D
解题思路：产生感应电流的条件：一是闭合电路的一部分导体，二是导
体做切割磁感线运动。若导体运动方向与磁场方向平行，没有切割磁感
线，则不能产生感应电流。
[练习1]（2020广州）如图所示，a表示垂直于纸面一根导线，它是闭合
电路的一部分，以下选项中能让a在磁场中水平方向左右运动时产生感
应电流的有 。
丙和丁　
[练习2]（2017广州）如图中的a表示垂直于纸面的一根导线，它是闭合
回路的一部分。它在如图所示各磁场中水平运动时，哪种情况不会产生
感应电流（　B　）
B
4
真题检测
1.（2022 广州模拟）宋代科学家沈括在《梦溪笔谈》中最早记载了地磁
偏角：“以磁石磨针锋，则能指南，然常微偏东，不全南也。”图中符
合上述说法的是（　C　）
A
B
C
D
C
2.把普通钢棒磁化有多种方法，可以用强力磁铁来磁化。钢棒是由大量的原子组成，每个原子都有N、S极，相当于一个磁性很弱的“小磁铁”。未被磁化前，钢棒内“小磁铁”的排列杂乱无章，此时钢棒对外不显磁性。用一个强力条形磁铁按图中的箭头方向滑动，钢棒就被磁化，磁化后各个“小磁铁”按图所示同向排列，钢棒具有磁性，相当于条形磁铁。下列说法正确的是（　D　）
D
A.被磁化后（图乙）的钢棒左端是S极
B.被磁化前（图甲）的钢棒右端是N极
C.若把小磁针放在图甲中的A点处，静止时小磁针的北极（N）一定向外
D.若把小磁针放在图乙中的B点处，静止时小磁针的右端是北极（N）
3.如图所示，一个综合实践小组用一段漆包线绕成线圈abdc，用小刀刮
两端引线的漆皮，一端全部刮去，另一端只刮去上半周或下半周。将线
圈abdc放在用硬金属丝做成的支架m、n上，并按图示连接电路，则电磁
铁的上端是N极。闭合开关，用手轻推一下线圈，线圈会持续转动，以
下说法错．误．的是（　C　）
C
A.若只将电源的正负极接线互换，则线圈转动方向会与原来的转动方向相同
B.ab和cd边受到磁场的作用力时，作用力的方向一定相反
C.线圈转动过程中没有利用到惯性
D.线圈中电流时有时无
4.如图，通电导线a在磁场中受到磁场的作用力F竖直向上。若改变磁场
方向和电流方向，则下列情况中对F判断正确的是（　A　）
A
A
B
C
D
5.如图是某款空气开关工作原理简化图，电流过大时，电磁铁将衔铁向
左吸，弹簧将金属闸刀拉起从而切断电源。
（1）正常工作时，电磁铁 （选填“有”或“无”）磁性。
有　
（2）电流过大跳闸时，弹簧将闸刀拉起，断开电路。此时可将金属闸
刀看成一个杠杆，请以O为支点，在图2中画出弹簧作用在金属闸刀上的
拉力F1的示意图，并画出对应的力臂l1；若错将空气开关的输入端和输
出端反接，空气开关 （选填“是”或“否”）正常工作。
（2）如图所示　
是　
5.如图是某款空气开关工作原理简化图，电流过大时，电磁铁将衔铁向
左吸，弹簧将金属闸刀拉起从而切断电源。
6.如图是小军设计的短跑比赛“抢跑判断器”。运动员蹲在起跑器上
后，工作人员闭合开关S1、S2，发令指示灯亮，运动员抢跑后，R0所受
压力变小，电阻变小，电磁铁的磁性 （选填“增强”或“减
弱”），将 吸下，抢跑指示灯 （选填“L1”或“L2”）
亮，判定运动员抢跑。
增强　
衔铁　
L2　
7.如图所示，是上海磁悬浮列车的悬浮原理。请在右侧放大的图中画出
轨道下方的车厢线圈的绕线，并标上N和S极。
如图所示　
8.（2022广州）汽车启动时，蓄电池向启动电动机M供电，M仅通过导
线a、b接入电路，如图所示，一般采用电磁继电器控制M的通断电，利
用实验器材模拟汽车启动，简易电路如图2。A与B接触时M通电，请用
笔画线完成电路的连接。
如图所示
9.（1）如图1甲所示，已知通电线圈的B端为N极，请在图中正确标出通
电线圈A端磁感线的方向；如图1乙所示，接通电路后，位于通电线圈右
侧的小磁针将 （选填“顺时针”或“逆时针”）旋转90度。
逆时针　
（1）如图所示　
（2）如图2所示，线圈abcd位于磁场中。当K与1接通时，ab段导线受磁
场力F的方向向上。请在图3中画出此时ab段导线受到的磁场力的方向。
（2）如图所示
