第八单元 功和能 简单机械
第17课时 机械效率
续表

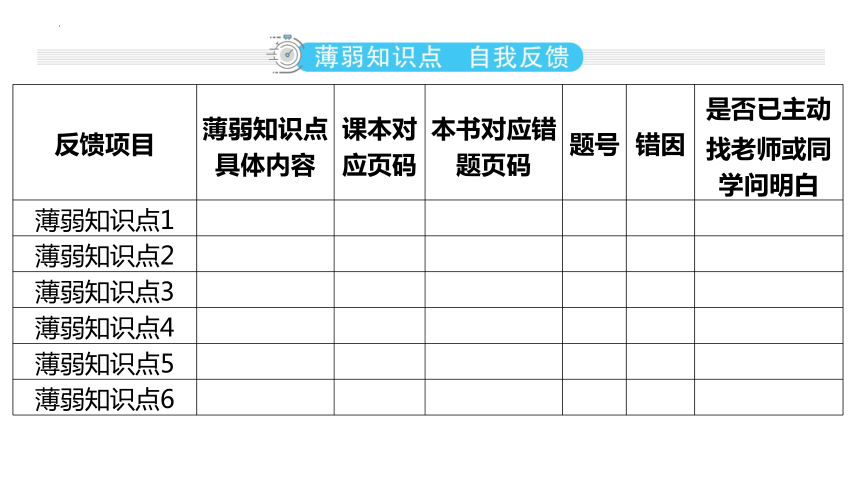

反馈项目 薄弱知识点 具体内容 课本对 应页码 本书对应错 题页码 题号 错因 是否已主动
找老师或同
学问明白
薄弱知识点1
薄弱知识点2
薄弱知识点3
薄弱知识点4
薄弱知识点5
薄弱知识点6

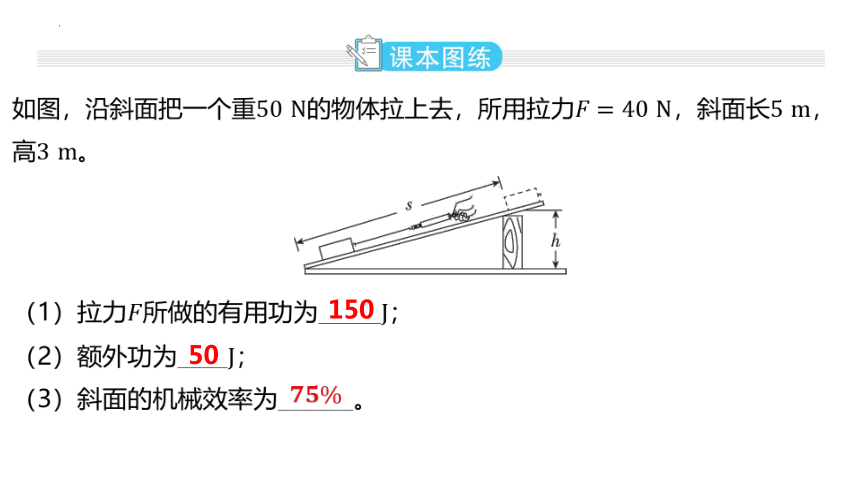

如图，沿斜面把一个重的物体拉上去，所用拉力，斜面长 ，
高 。
（1）拉力所做的有用功为_____ ；
（2）额外功为____ ；
（3）斜面的机械效率为______。
150
50

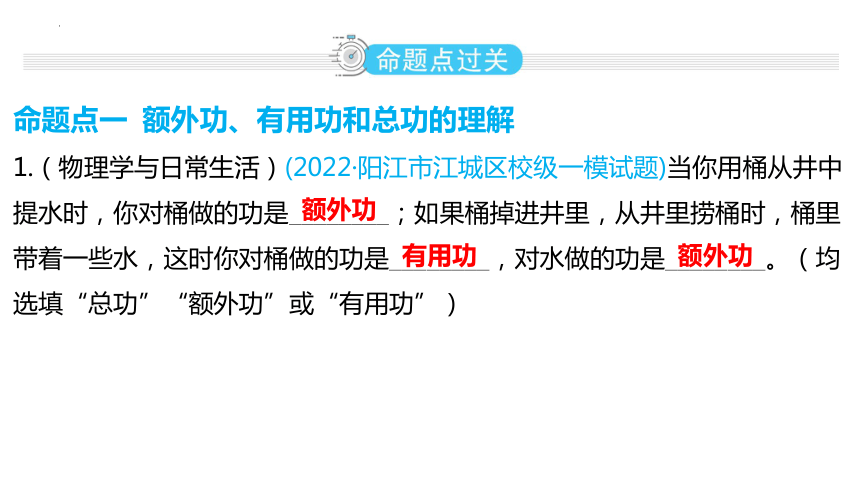

命题点一 额外功、有用功和总功的理解
1.（物理学与日常生活）(2022·阳江市江城区校级一模试题)当你用桶从井中
提水时，你对桶做的功是________；如果桶掉进井里，从井里捞桶时，桶里
带着一些水，这时你对桶做的功是________，对水做的功是________。（均
选填“总功”“额外功”或“有用功”）
额外功
有用功
额外功

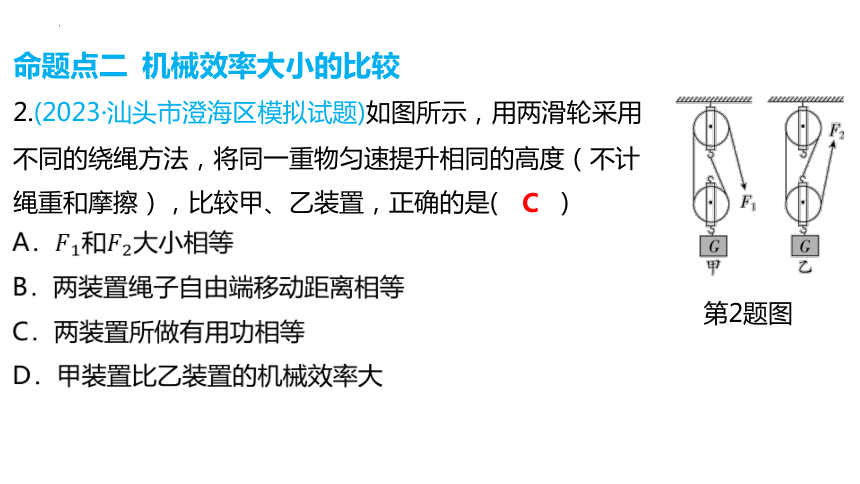

命题点二 机械效率大小的比较
第2题图
2.(2023·汕头市澄海区模拟试题)如图所示，用两滑轮采用
不同的绕绳方法，将同一重物匀速提升相同的高度（不计
绳重和摩擦），比较甲、乙装置，正确的是( )
C
A．和 大小相等
B．两装置绳子自由端移动距离相等
C．两装置所做有用功相等
D．甲装置比乙装置的机械效率大

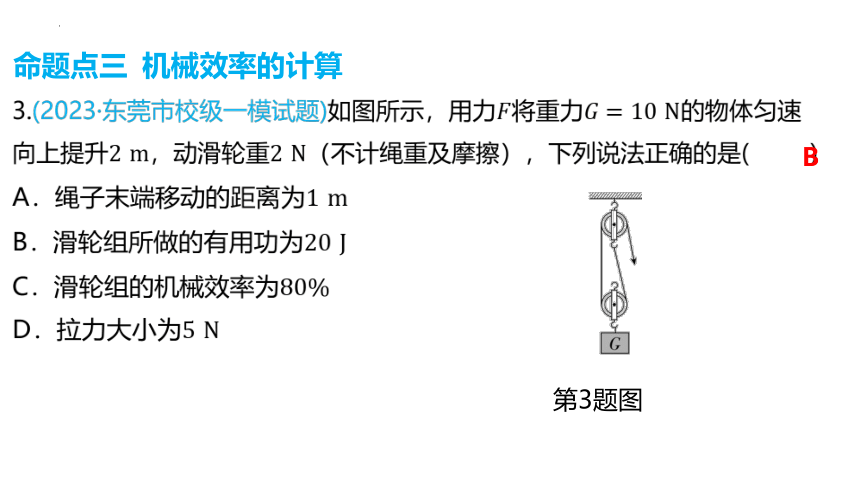

命题点三 机械效率的计算
3.(2023·东莞市校级一模试题)如图所示，用力将重力 的物体匀速
向上提升，动滑轮重 （不计绳重及摩擦），下列说法正确的是( )
B
第3题图
A．绳子末端移动的距离为
B．滑轮组所做的有用功为
C．滑轮组的机械效率为
D．拉力大小为
4.(2023·深圳市南山区校级模拟试题)如图所示，
滑轮组将重的物体以 的速度沿水
平地面匀速向左拉动了，拉力 大小为
C
A．拉力做功的功率是
B．重力做的功是
C．受到地面的摩擦力大小为
D． 在水平方向受到的拉力大于摩擦力，所以才会向左运动
，滑轮组的机械效率为 ，下列说法正确的是( )
5.（物理学与日常生活）(2023·东莞市校级一模试题)如图所示，斜面长
，高，建筑工人用绳子在内将重 的物体从其底端
沿斜面向上匀速拉到顶端，拉力是，则拉力的功率是____ ，物体受
到的摩擦力大小为____ ，斜面的机械效率是____%。
75
45
64
重难点一 功、功率和机械效率关系易混
1.(2022秋·惠州市惠城区校级期中试题)下列有关机械做功、功率、机械效率
的说法，正确的是( )
D
A．机械效率越高的机械，功率越大
B．做功越多的机械，功率越大
C．做有用功越多的机械，机械效率越高
D．功率越大的机械，做功越快
2.关于机械效率，下列说法正确的是( )
D
A．有用功大的机械，机械效率肯定高
B．额外功大的机械，机械效率肯定低
C．功率大的机械，机械效率肯定高
D．机械效率只能说明有用功在总功中所占比例大小
方法点拨：机械效率是衡量机械做功性能好坏的物理量，与机械是省力还是
费力、功率大小均无关，只与有用功在总功中的占比有关；功率描述物体做
功快慢，功率大，做功一定快。
重难点二 机械效率公式的利用
3.(2023·广州市越秀区模拟试题)用甲、乙两个滑轮组分别将两个物体在相同
时间里匀速提升相同高度，拉力分别为、 ，此过程相关数据如图所示，
则下列说法正确的是( )
C
甲
乙
A．
B．甲的机械效率更高
C．功率比 的功率大
D．甲、乙装置中的两个物体质量比 大
4.（物理学与日常生活）(2023·佛山市南海区二模试题)如图甲是一种剪式千
斤顶，如图乙通过旋转手柄连接带螺纹的螺杆，就能轻易地顶起小车。这种
千斤顶是利用______（只要写出一种简单机械）来省力的；小华在一次给小
汽车换胎工作中，转动手柄把质量为的小车的一后轮顶起了 ，若
顶起小车后轮的力只需车重的三分之一，则这个过程中所做的有用功为
________，小华做的总功是 ，则此次工作千斤顶的机械效率是_____。
取
斜面
000
甲
乙
例 (2023春·深圳市罗湖区校级期末试题)同学们进行了“影响滑轮组机械效率因素”的实验探究，用到的装置如图，实验数据记录如表所示：
甲
乙
丙
实验 次数 钩码重 钩码上升高 度 拉力的大小/ 绳端移动距 离 机械效率
1 2 0.1 1.2 0.3
2 2 0.2 1.2 0.6
3 4 0.1 1.9 0.3
4 4 0.1 1.3 0.5
（1）实验中应沿竖直方向______拉动弹簧测力计。
（2）分析表中数据可知：第4次实验是用图____所示装置来完成的。
匀速
丙
（3）通过比较1、2两次实验数据可得出：使用同一滑轮组提升相同重物，
滑轮组的机械效率与重物上升高度______（选填“无关”或“有关”）。
（4）通过比较______两次实验数据可得出：同一滑轮组提升的物体越重，
滑轮组机械效率越高。
（5）通过比较3、4两次实验数据可得出：不同滑轮组提升相同重物，动滑
轮越重机械效率______（选填“越大”或“越小”）。
无关
1、3
越小
1．(2019·广州市中考试题)如图所示，把重为G的物体甲从A点竖直向上匀速拉至B点过程，绳的拉力对甲做的功为WAB；用平行于斜面的拉力把重也为G的物体乙沿面从C点匀速拉至B等高的D点，在此过程中的拉力对乙做的功为WCD，斜面的机械效率为( )
A
2．(2020·广州市中考试题)如图所示，小明分别使用甲、乙、丙、丁四种机械匀速提升物体(绳长不变)，测得拉力和物体M、N所受的重力如表所示，则( )
A.甲的机械效率比丙的大　　 B．乙、丁的机械效率相同
C.使用丙提升物体M时省力　 D．实验测得的数据无法算出机械效率
A
3．(2021·广州市中考试题)如图显示的是甲、乙两机械的参数。甲、乙相比，甲的( )
A．总功较大 　　 B．有用功较小　　
C．额外功较大 　　 D．机械效率较低
B
4．(2023·广州市中考试题)用滑轮组进行“一瓶水提升一个人”活动，如图，水瓶匀速直线下降10 m，使人匀速升高0.5 m，水瓶对绳a的拉力为F1＝30 N，绳b对人的拉力为F2＝480 N。此过程( )A．有用功为300 J　　
B．F1做的功等于F2做的功 C．F1做的功小于F2做的功　　
D．滑轮组的机械效率为80%
D
5．(2022·广州市中考试题节选)如图，工人将重500 N的货物推入静止的货柜中(忽略空气阻力，g取10 N/kg)。在斜面上货物受到沿斜面向上250 N的推力F1，从P点匀速运动到Q点用时4 s。求此过程：斜面的机械效率。
解：推力做的有用功W有＝Gh＝500 N×0.5 m＝250 J；推力做的总功W总＝F1s＝250 N×2 m＝500 J；
（物理学与工程实践）阅读短文，回答问题。
螺旋在生产生活中的应用
根据斜面可以省力的原理，人们在生活中发明了螺旋状的机械工具，如螺栓、螺钉、螺旋千斤顶等（如图所示）,螺旋千斤顶又称机械式千斤顶，是通过人力旋转手柄，使螺杆上升，从而达到将重物举起的目的。
普通螺旋千斤顶靠螺纹自锁作用支持重物，最大起重量能达10吨，且构造简单，但传动效率低，返程慢。自降螺旋千斤顶的螺纹无自锁作用，装有制动器，放松制动器，重物即可自行快速下降，缩短返程时间，但这种千斤顶构造较复杂。
（1）生活中为了将螺钉旋入木板中，用螺丝刀旋转螺钉时，可以省____，
但不能省____，生活中有很多类似的螺旋状设计，除文中提到的以外，请再
列举出一种：__________。
力
功
盘山公路
（2）为了使螺栓使用时更省力，可以在螺纹上涂抹一些润滑油，这是为了
减小________。
摩擦力
（3）使用螺旋千斤顶时，如果人始终垂直于手柄用力为 ,且作用点离螺杆
中心的距离为，每旋转1圈，螺杆将质量为的重物上举的高度为 ，则螺
旋千斤顶的机械效率用字母表示为 _____________。当升起同一重物时，
能提高螺旋千斤顶效率的主要办法是__________（选填“加润滑油”或“加
长手柄”）。
加润滑油
