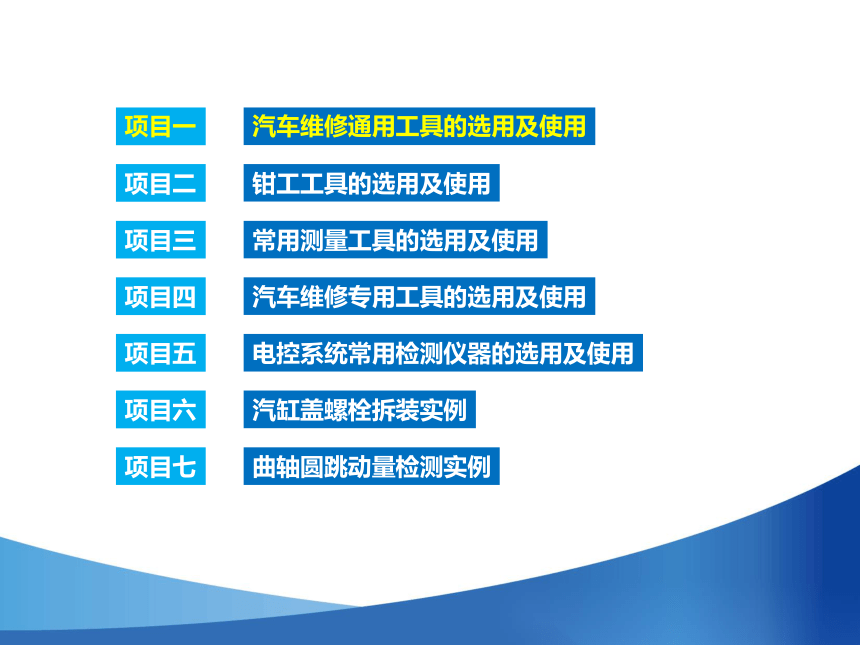

汽车维修常用工量具使用（第2版）中国汽车维修行业协会朱 军高作福 李玉明王凯明职业院校汽车运用与维修专业实训教材组织编写丛书主编本书主编丛书主审汽车维修通用工具的选用及使用
钳工工具的选用及使用
常用测量工具的选用及使用
汽车维修专用工具的选用及使用
电控系统常用检测仪器的选用及使用
项目一
项目二
项目三
项目四
项目五
项目六
项目七
汽缸盖螺栓拆装实例
曲轴圆跳动量检测实例
项目一 汽车维修通用工具的选用及使用

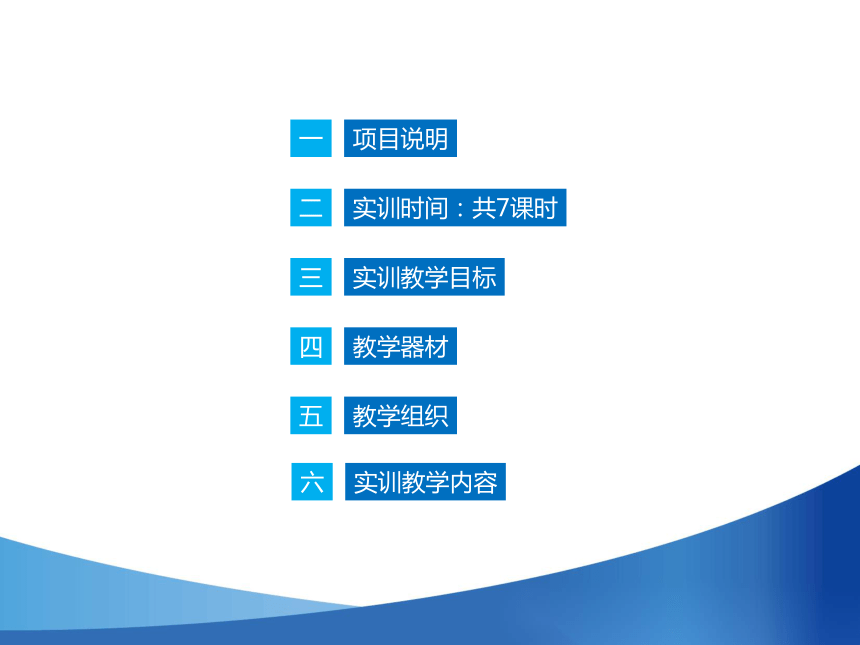

项目说明
实训时间：共7课时
实训教学目标
教学器材
教学组织
一
二
三
四
五
实训教学内容
六

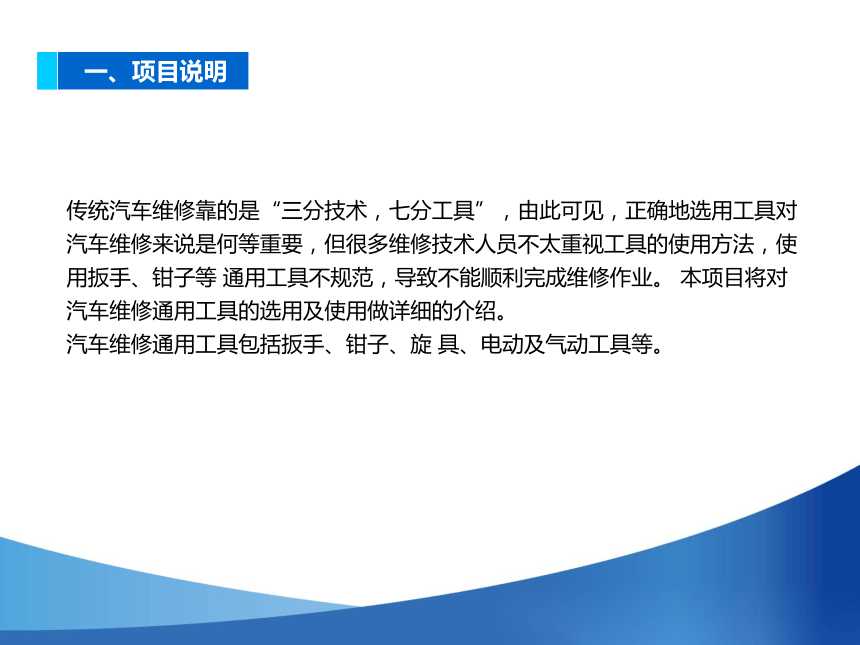

传统汽车维修靠的是“三分技术，七分工具”，由此可见，正确地选用工具对汽车维修来说是何等重要，但很多维修技术人员不太重视工具的使用方法，使用扳手、钳子等 通用工具不规范，导致不能顺利完成维修作业。 本项目将对汽车维修通用工具的选用及使用做详细的介绍。
汽车维修通用工具包括扳手、钳子、旋 具、电动及气动工具等。

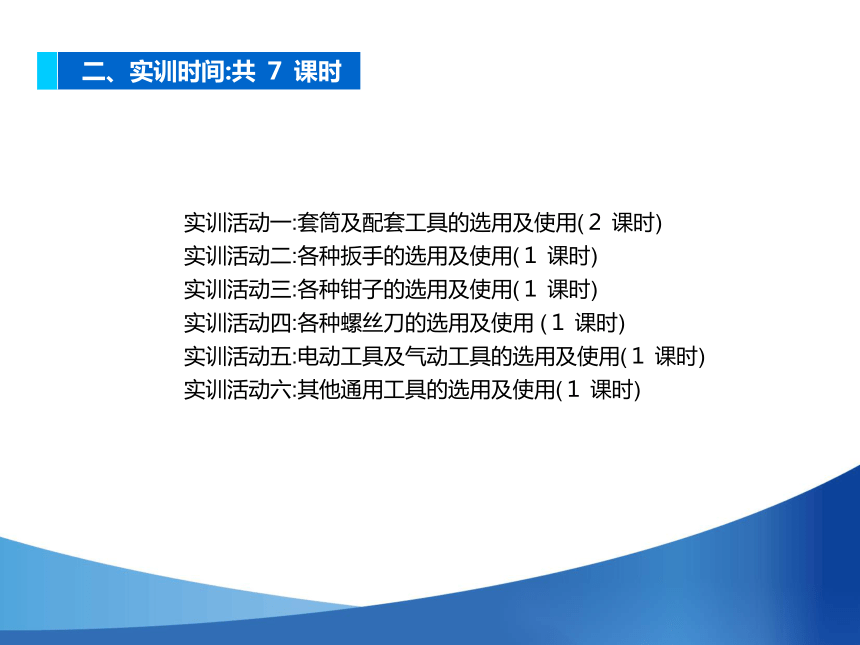

一、项目说明
实训活动一:套筒及配套工具的选用及使用(２ 课时)
实训活动二:各种扳手的选用及使用(１ 课时)
实训活动三:各种钳子的选用及使用(１ 课时)
实训活动四:各种螺丝刀的选用及使用 (１ 课时)
实训活动五:电动工具及气动工具的选用及使用(１ 课时)
实训活动六:其他通用工具的选用及使用(１ 课时)
二、实训时间:共 ７ 课时

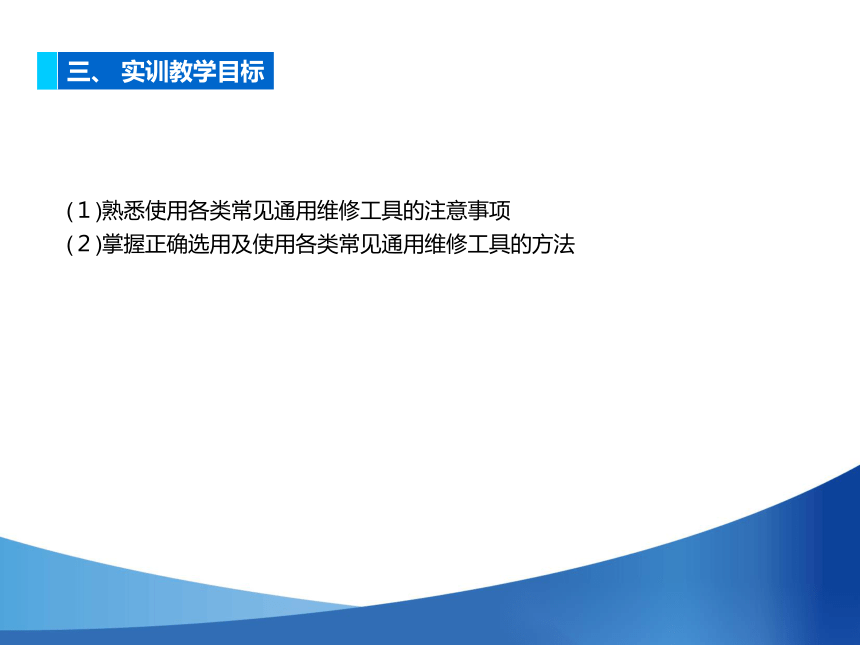

(１)熟悉使用各类常见通用维修工具的注意事项
(２)掌握正确选用及使用各类常见通用维修工具的方法
三、 实训教学目标

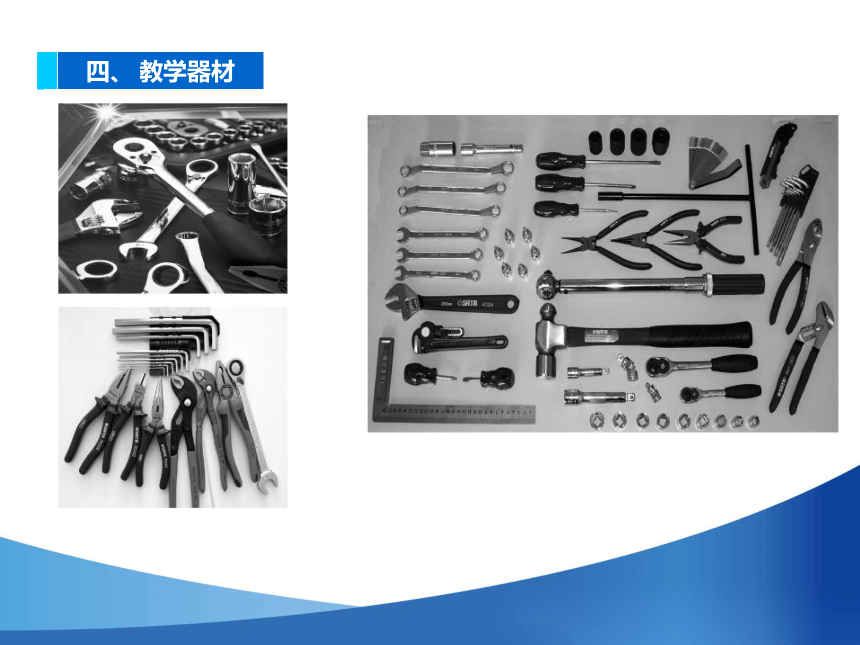

四、 教学器材

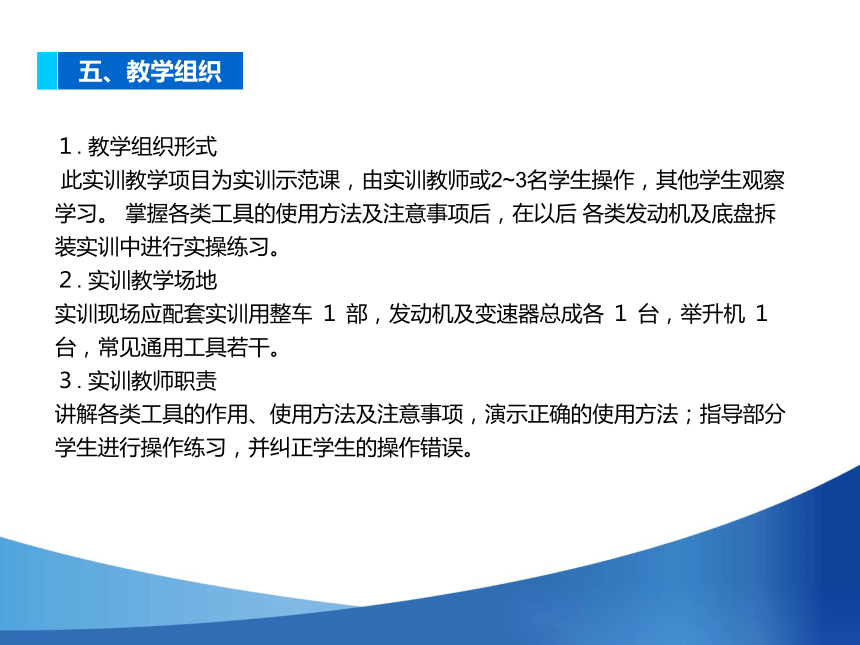

１. 教学组织形式
此实训教学项目为实训示范课，由实训教师或2~3名学生操作，其他学生观察学习。 掌握各类工具的使用方法及注意事项后，在以后 各类发动机及底盘拆装实训中进行实操练习。
２. 实训教学场地
实训现场应配套实训用整车 １ 部，发动机及变速器总成各 １ 台，举升机 １ 台，常见通用工具若干。
３. 实训教师职责
讲解各类工具的作用、使用方法及注意事项，演示正确的使用方法；指导部分学生进行操作练习，并纠正学生的操作错误。
五、教学组织

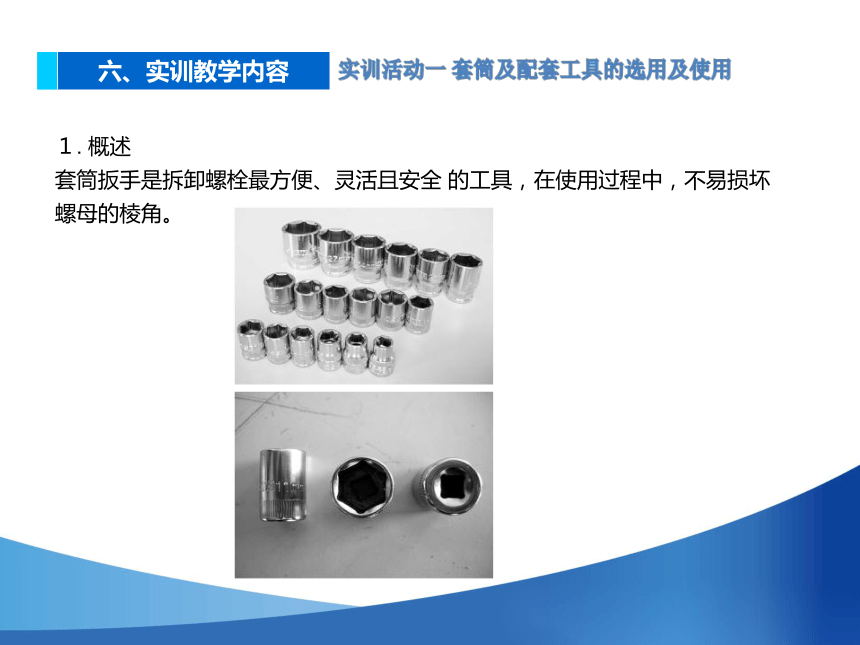

１. 概述
套筒扳手是拆卸螺栓最方便、灵活且安全 的工具，在使用过程中，不易损坏螺母的棱角。
六、实训教学内容
实训活动一 套筒及配套工具的选用及使用

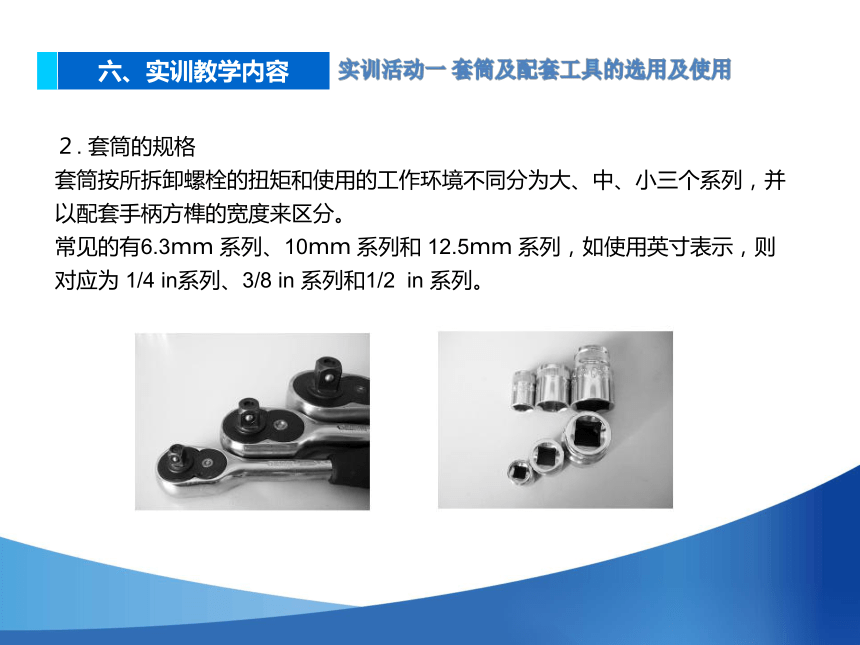

２. 套筒的规格
套筒按所拆卸螺栓的扭矩和使用的工作环境不同分为大、中、小三个系列，并以配套手柄方榫的宽度来区分。
常见的有6.3ｍｍ 系列、10ｍｍ 系列和 12.5ｍｍ 系列，如使用英寸表示，则对应为 1/4 in系列、3/8 in 系列和1/2 in 系列。
六、实训教学内容
实训活动一 套筒及配套工具的选用及使用

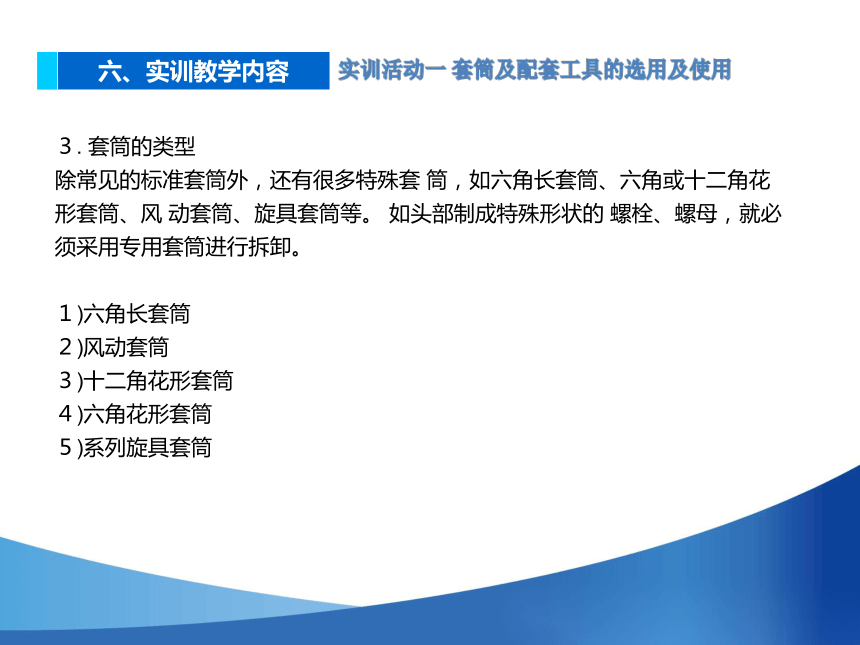

３. 套筒的类型
除常见的标准套筒外，还有很多特殊套 筒，如六角长套筒、六角或十二角花形套筒、风 动套筒、旋具套筒等。 如头部制成特殊形状的 螺栓、螺母，就必须采用专用套筒进行拆卸。
１)六角长套筒
２)风动套筒
３)十二角花形套筒
４)六角花形套筒
５)系列旋具套筒
六、实训教学内容
实训活动一 套筒及配套工具的选用及使用
４. 套筒的使用方法及注意事项
六、实训教学内容
实训活动一 套筒及配套工具的选用及使用
５. 套筒的配套工具
六、实训教学内容
实训活动一 套筒及配套工具的选用及使用
１)扭力扳手
扭力扳手主要用于有规定扭矩值的螺 栓和螺母的装配，如汽缸盖、连杆、曲轴主轴承等处的螺栓。 通常使用的扭力扳手有指针式和预置力式两种。
５. 套筒的配套工具
六、实训教学内容
实训活动一 套筒及配套工具的选用及使用
１)扭力扳手
５. 套筒的配套工具
六、实训教学内容
实训活动一 套筒及配套工具的选用及使用
２)棘轮手柄
棘轮手柄是最常见的套筒手柄。 套筒手柄是装在套筒上用于扳动套筒的配套手柄， 如果没有配套手柄，套筒将无法独立工作。
５. 套筒的配套工具
六、实训教学内容
实训活动一 套筒及配套工具的选用及使用
３)滑杆
滑杆也称滑动 Ｔ 形杆， 是套筒专用配套手柄，横杆部可 以滑动调节。 通过滑动方榫部分， 手柄可 以有两种使用方法。
５. 套筒的配套工具
六、实训教学内容
实训活动一 套筒及配套工具的选用及使用
４)旋转手柄
旋转手柄也称摇头手柄或扳杆，可用于 拆下或更换要求大扭矩的螺栓或螺母，也可在调整好手柄后进行迅速旋转，但此手柄很 长，因此很难在狭窄空间下使用。
５. 套筒的配套工具
六、实训教学内容
实训活动一 套筒及配套工具的选用及使用
快速摇杆俗称摇把，是旋动螺母最快的 配套手柄，但它不能在螺母上施加太大的扭矩，主要用于拧下已经松动的螺母，或者把螺母快速旋上螺栓。
５)快速摇杆
５. 套筒的配套工具
六、实训教学内容
实训活动一 套筒及配套工具的选用及使用
６)Ｌ 形手柄
结构简单，正因为没有铰链等角度可调的部件，所以强度高，能承受较大力量。
７)旋柄
旋柄也是套筒配套手柄，它可以与套筒头及旋具头配合，与螺丝刀手柄类似。
５. 套筒的配套工具
六、实训教学内容
实训活动一 套筒及配套工具的选用及使用
８)接杆
接杆也称延长杆或加长杆，是套筒类成 套工具不可缺少的一部分。 在汽车维修作业中，有 ７５ｍｍ、１２５ｍｍ、 １５０ｍｍ 和 ２５０ｍｍ 等不同长度的接杆供选 用，即我们常说的长接杆和短接杆。
５. 套筒的配套工具
六、实训教学内容
实训活动一 套筒及配套工具的选用及使用
９)可弯式接头
可弯式接头实际就是改进的长接杆，中间部分采用特殊材料制成，弹簧状软连接是 非刚性连接。
１０)万向接头
万向接头的方形套头部分可以前后或 左右移动，配套手柄和套筒之间的角度可以 自由变化，其工作原理与前置后驱汽车传动 轴使用的万向节基本相同。
５. 套筒的配套工具
六、实训教学内容
实训活动一 套筒及配套工具的选用及使用
１１)套筒转换接头
套筒转换接头是将现有不同尺寸规格 的手柄和套筒配合使用的转换接头，转换接 头有两种，一种是“小 → 大”，另一种是“大 → 小” 。
１２)三用接头
三用接头是世达工具中特有的一种接 头，需与套筒和接杆组合后使用，自身无法单独达到拆卸或装配的目的。
１. 概述
六、实训教学内容
实训活动二 各种扳手的选用及使用
扳手是汽车修理中最常用的工具，主要用于旋转螺栓、螺母或带有螺纹的零件。 如 果扳手选用不当或使用不当，不但会造成工件和扳手损坏，还可能引发人身安全事故。 因此，正确地选用和使用扳手显得尤为重要。
扳手种类繁多，常见的有梅花扳手、开口扳手、组合扳手、活动扳手等。
2. 梅花扳手
六、实训教学内容
实训活动二 各种扳手的选用及使用
１)梅花扳手的结构特点
梅花扳手两端呈花环状，其内孔是由 ２个正六边形相互同心错开 ３０°而成。
很多梅花扳手都有弯头，常见的弯头角度在 １０° ~ ４５°之间，从侧面看旋转螺栓的部 分和手柄部分是错开的。
这种结构方便于拆卸装配在凹陷空间 的螺栓、螺母，并可以为手指提供操作间隙， 以防止擦伤。
２. 梅花扳手
六、实训教学内容
实训活动二 各种扳手的选用及使用
２)梅花扳手的使用方法
在使用梅花扳手时，左手固定住梅花扳手与螺栓连接处，保持梅花扳手与螺栓完全配 合，防止滑脱，右手握住梅花扳手另一端并 加力。
３)梅花扳手使用注意事项
３. 梅花棘轮扳手
六、实训教学内容
实训活动二 各种扳手的选用及使用
梅花棘轮扳手也称为梅花快扳，它是普 通梅花扳手的改进产品，它在梅花扳手的花环部增加了棘轮装置。
４. 开口扳手
六、实训教学内容
实训活动二 各种扳手的选用及使用
１)开口扳手结构特点
２)开口扳手的选用及使用方法
３)开口扳手使用注意事项
５. 两用扳手
六、实训教学内容
实训活动二 各种扳手的选用及使用
两用扳手也称组合扳手，是把梅花扳手 和开口扳手组合在一起，一端为开口端，另 一端为梅花端，这种组合扳手使用起来十分方便。
６. 活动扳手
六、实训教学内容
实训活动二 各种扳手的选用及使用
１)活动扳手结构特点
２)活动扳手的使用方法
３)活动扳手的使用注意事项
７. 其他特殊扳手
六、实训教学内容
实训活动二 各种扳手的选用及使用
１)油管拆卸专用扳手
２)内六角扳手
１. 概述
六、实训教学内容
实训活动三 各种钳子的选用及使用
钳子用于弯曲小的金属材料，夹持扁形 或圆形零件，切断软的金属丝等。
在汽车维修中，常用的类型有钢丝钳、 鲤鱼钳、尖嘴钳、斜嘴钳、水泵钳、卡簧钳、大力钳、管钳等。
２. 钳子的选用及使用
六、实训教学内容
实训活动三 各种钳子的选用及使用
应根据在汽车维修中所要达到的目的不同来选用不同种类的钳子，并且还要考虑工作空间的大小等因素。
１)钢丝钳
２)尖嘴钳
３)斜口钳
４)鲤鱼钳
２. 钳子的选用及使用
六、实训教学内容
实训活动三 各种钳子的选用及使用
应根据在汽车维修中所要达到的目的 不同来选用不同种类的钳子，并且还要考虑 工作空间的大小等因素。
５)水泵钳
６)大力钳
７)管钳
８)卡簧钳
１. 概述
六、实训教学内容
实训活动四 各种螺丝刀的选用及使用
螺丝刀俗称改锥或起子，主要用于旋拧小扭矩、头部开有凹槽的螺栓和螺钉。
２. 螺丝刀的类型
螺丝刀的类型取决于本身的结构及尖 部的形状，常用的有一字螺丝刀、十字螺丝刀。 一字螺丝刀用于单个槽头的螺钉，十字 螺丝刀用于带十字槽头的螺钉。
３. 螺丝刀的选用
六、实训教学内容
实训活动四 各种螺丝刀的选用及使用
选用螺丝刀时，应先保证螺丝刀头部的尺寸与螺钉的槽部形状完全配合，选用不当会严重损坏螺丝刀。
４. 螺丝刀的使用方法及注意事项
使用螺丝刀时，应右手握住螺丝刀，手心抵住柄端，螺丝刀与螺钉的轴心必须保持 同轴，压紧后用手腕扭转，拆卸时螺钉松动后用手心轻压螺丝刀，并用拇指、食指、中指 快速旋转手柄。
５. 特殊螺丝刀的选用
及使用
六、实训教学内容
实训活动四 各种螺丝刀的选用及使用
１)通心螺丝刀
２)短柄螺丝刀
３)方柄螺丝刀
４)冲击螺丝刀
５)精密螺丝刀
１. 概述
六、实训教学内容
实训活动五 电动工具及气动工具的选用及使用
在汽车维修工作中，仅靠手工工具是不 够的，这就会用到很多电动工具及气动工 具。 汽车维修中常见的电动工具及气动工具有手电钻、砂轮机、气动扳手、气动棘轮扳 手等。
２. 电动工具使用安全注意事项
在使用电动工具过程中，安全应放在 第一位，如果稍一疏忽，不但会造成伤害， 还可能会因漏电造成触电乃至人身伤亡 事故。
首先要确保电动工具使用的电线或插 头完好无损，绝缘层无脱落，无金属丝外露。电动工具的外接线长度和直径应符合标准， 否则会因为电压降过大造成导线过热。
３. 气动扳手的使用方法及注意事项
六、实训教学内容
实训活动五 电动工具及气动工具的选用及使用
气动扳手是一种用于快速拆装螺栓或 螺母的操作工具。 根据所拆卸的螺栓力矩 大小不同，所采用的气动工具也不相同。 常见的气动扳手有冲击扳手和气动棘轮扳手 两种。
１. 滑脂枪
六、实训教学内容
实训活动六 其他通用工具的选用及使用
滑脂枪俗称黄油枪，是用来加注润滑脂的工具，其结构如下图所示，其原理是通过杠杆手柄反复压动，通过内部的压油阀经出油嘴把润滑脂加注到需要润滑的部位。
使用时，首先旋下枪筒，拉出后端拉杆， 从前部将润滑脂装入枪筒内。
２. 拔拉器
六、实训教学内容
实训活动六 其他通用工具的选用及使用
拔拉器也称拉卸器或扒马，俗称扒子，主要用于汽车维修中静配合副和轴承部位的拆 装，常见的拔拉器有两爪和三爪两种类型。
拔拉器的结构由拉臂和中心螺杆组成，螺杆 前端加工为锥形，后端有供扳手拧动的内六角。
３. 工具箱及工具车
六、实训教学内容
实训活动六 其他通用工具的选用及使用
工具使用完毕后一般要存放在工具箱或工具车中，特别是扳手、螺丝刀、钳子、锤 子等易丢失的手工工具。
常见的工具箱多为手提式，适合于野外 作业；工具车能保存更多的工具，并能更好 地将工具分类存放，适用于维修车间。
谢谢观看！
