一、单项选择题

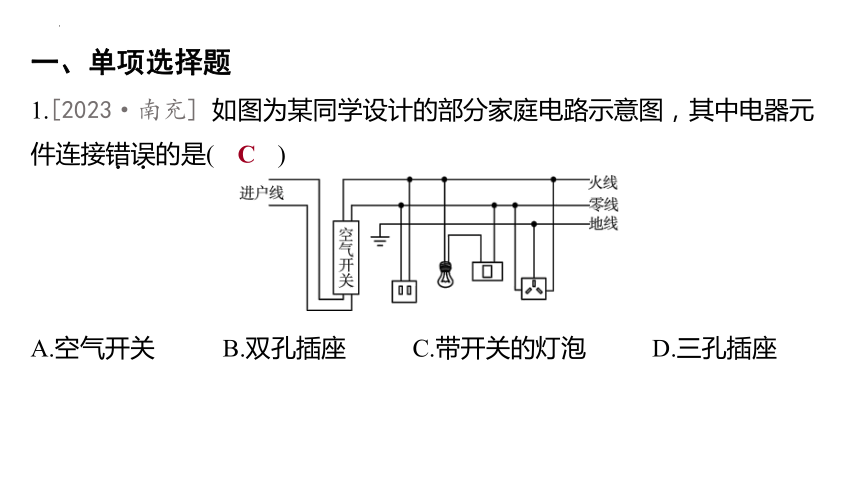

1.[2023·南充] 如图为某同学设计的部分家庭电路示意图，其中电器元
件连接错误的是( )
C
A.空气开关 B.双孔插座 C.带开关的灯泡 D.三孔插座

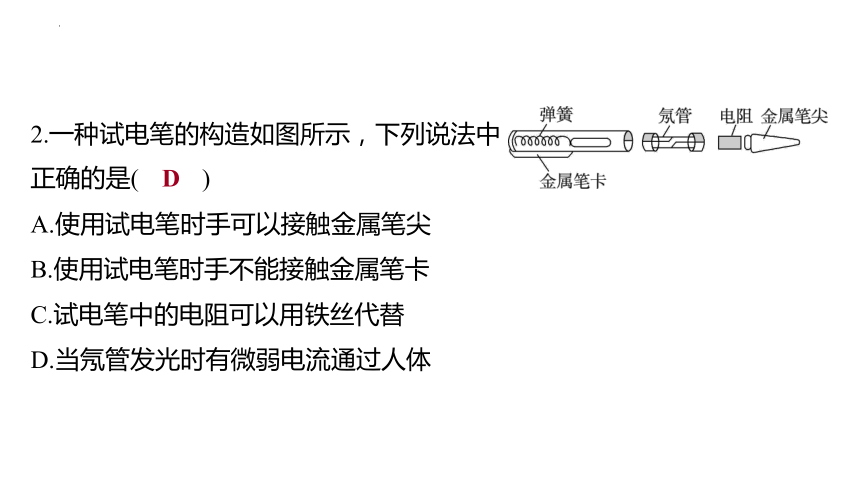

2.一种试电笔的构造如图所示，下列说法中
正确的是( )
D
A.使用试电笔时手可以接触金属笔尖
B.使用试电笔时手不能接触金属笔卡
C.试电笔中的电阻可以用铁丝代替
D.当氖管发光时有微弱电流通过人体

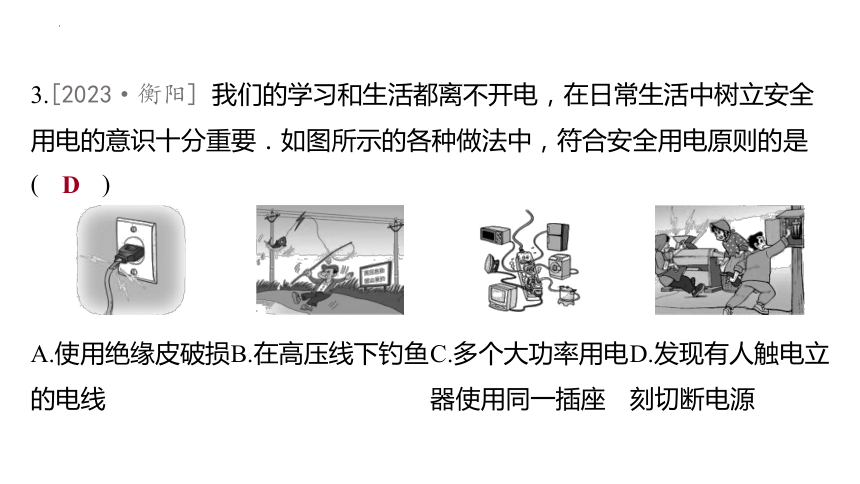

3.[2023·衡阳] 我们的学习和生活都离不开电，在日常生活中树立安全
用电的意识十分重要．如图所示的各种做法中，符合安全用电原则的是
( )
D
A.使用绝缘皮破损的电线
B.在高压线下钓鱼
C.多个大功率用电器使用同一插座
D.发现有人触电立刻切断电源

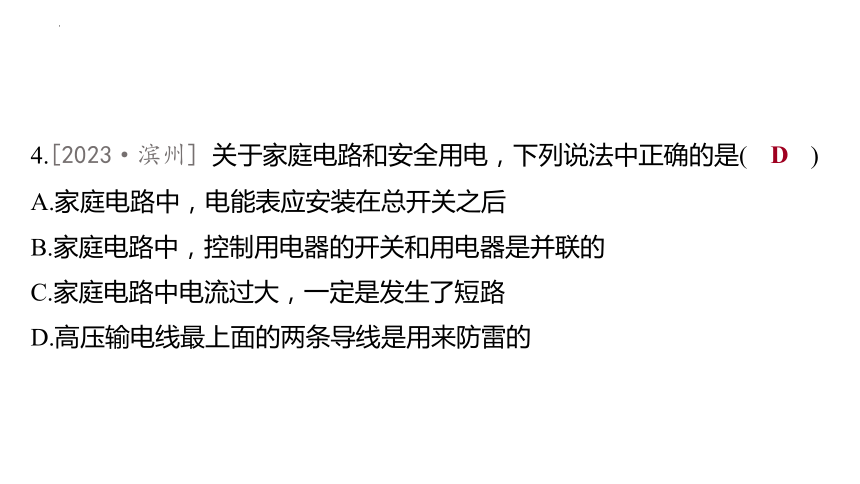

4.[2023·滨州] 关于家庭电路和安全用电，下列说法中正确的是( )
D
A.家庭电路中，电能表应安装在总开关之后
B.家庭电路中，控制用电器的开关和用电器是并联的
C.家庭电路中电流过大，一定是发生了短路
D.高压输电线最上面的两条导线是用来防雷的

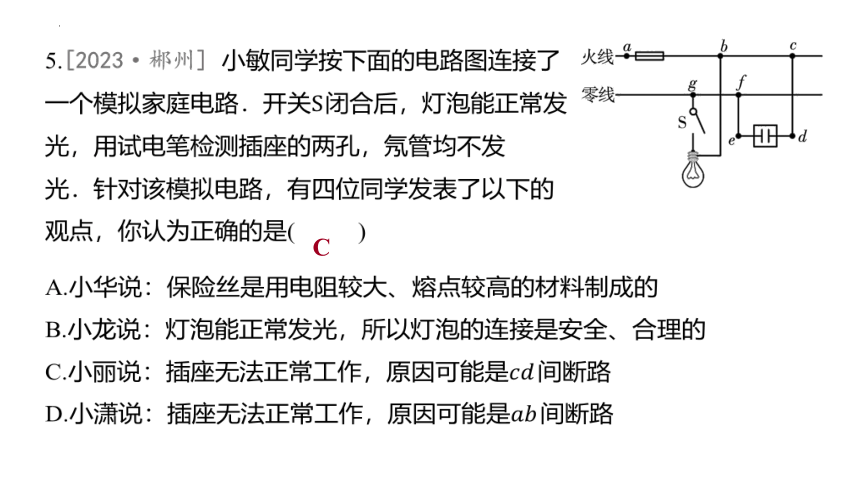

5.[2023·郴州] 小敏同学按下面的电路图连接了
一个模拟家庭电路．开关 闭合后，灯泡能正常发
光，用试电笔检测插座的两孔，氖管均不发
光．针对该模拟电路，有四位同学发表了以下的
观点，你认为正确的是( )
C
A.小华说：保险丝是用电阻较大、熔点较高的材料制成的
B.小龙说：灯泡能正常发光，所以灯泡的连接是安全、合理的
C.小丽说：插座无法正常工作，原因可能是 间断路
D.小潇说：插座无法正常工作，原因可能是 间断路

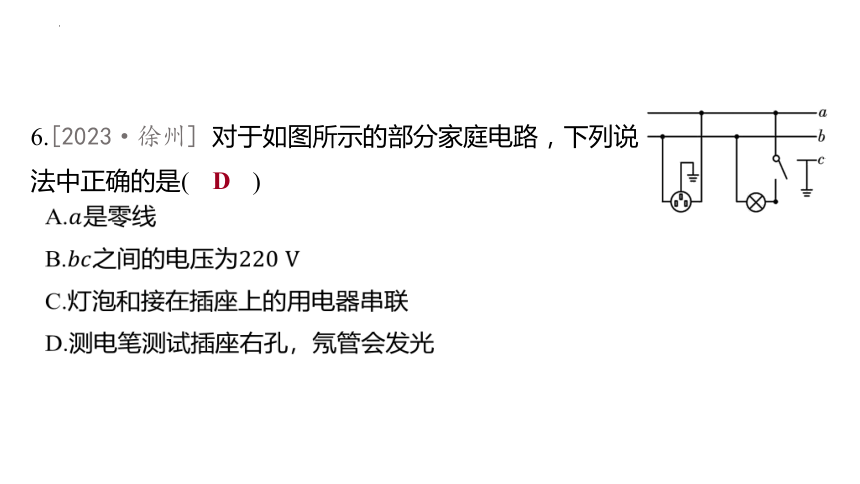

6.[2023·徐州] 对于如图所示的部分家庭电路，下列说
法中正确的是( )
D
A. 是零线
B.之间的电压为
C.灯泡和接在插座上的用电器串联
D.测电笔测试插座右孔，氖管会发光

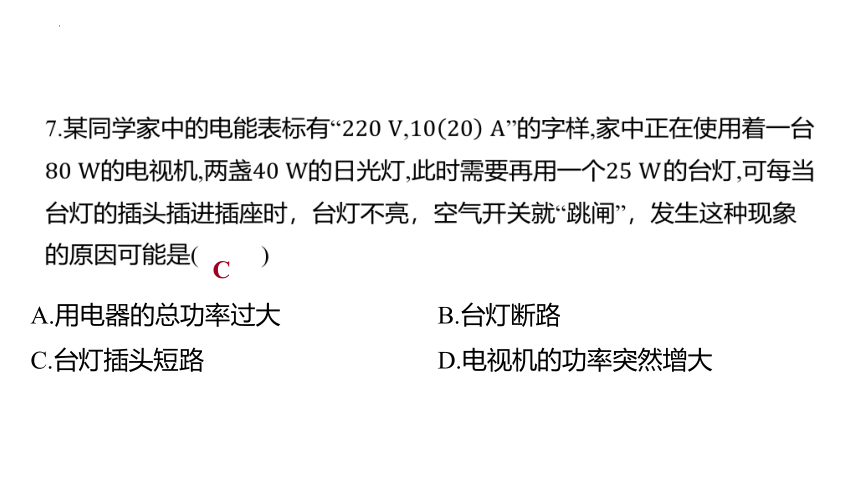

7.某同学家中的电能表标有“, ”的字样,家中正在使用着一台
的电视机,两盏的日光灯,此时需要再用一个 的台灯,可每当
台灯的插头插进插座时，台灯不亮，空气开关就“跳闸”，发生这种现象
的原因可能是( )
C
A.用电器的总功率过大 B.台灯断路
C.台灯插头短路 D.电视机的功率突然增大

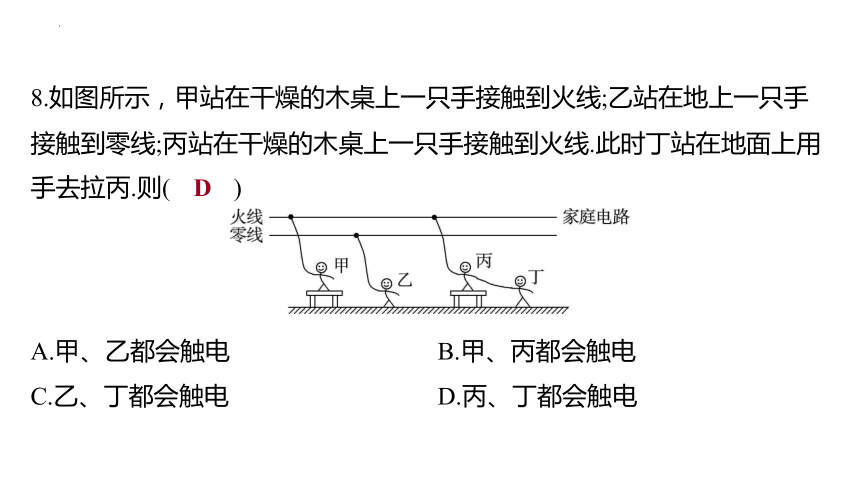

8.如图所示，甲站在干燥的木桌上一只手接触到火线;乙站在地上一只手
接触到零线;丙站在干燥的木桌上一只手接触到火线.此时丁站在地面上用
手去拉丙.则( )
D
A.甲、乙都会触电 B.甲、丙都会触电
C.乙、丁都会触电 D.丙、丁都会触电

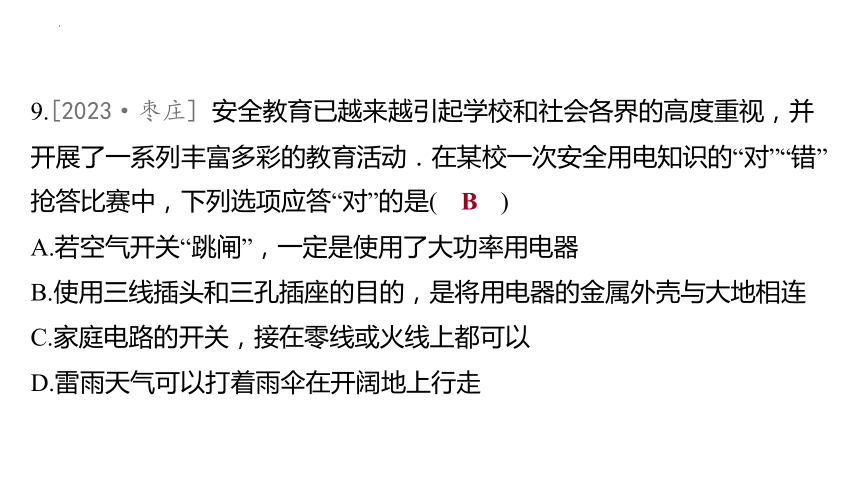

9.[2023·枣庄] 安全教育已越来越引起学校和社会各界的高度重视，并
开展了一系列丰富多彩的教育活动．在某校一次安全用电知识的“对”“错”
抢答比赛中，下列选项应答“对”的是( )
B
A.若空气开关“跳闸”，一定是使用了大功率用电器
B.使用三线插头和三孔插座的目的，是将用电器的金属外壳与大地相连
C.家庭电路的开关，接在零线或火线上都可以
D.雷雨天气可以打着雨伞在开阔地上行走
10.如图所示是小军同学家庭电路的一部分.他闭合
开关时灯泡正常发光，再将电风扇的插头插入插座
中时,灯泡突然熄灭,检查时发现保险丝熔断了.其原
因可能是( )
C
A.电风扇断路 B.灯泡的灯丝断路
C.电风扇的插头短路 D.电风扇的电功率很小
二、双项选择题
11.如图是家庭电路示意图.下列说法中不正确的是( )
AC
A.电能表示数的单位是千瓦
B.与开关直接相连的导线 是火线
C.若在导线和之间接一个灯泡，则与 串联
D.若 处断开，洗衣机插头插入插座,洗衣机虽能工作但有安全隐患
12.[2023·株洲] 在生活和工作中，应注意安全用电和科学防雷，下列做
法符合要求的是( )
AB
A.电动机外壳接地
B.开关接在火线和灯泡间
C.靠近高压线和灯泡间
D.雷雨时树下避雨
三、作图与填空题
13.[2023·广东模拟] 如图甲是一个带开关和指示灯的三孔插座．开关可以控制指示灯和三孔插座的通电；开关闭合时，若指示灯损坏，插孔也能提供工作电压．请在图乙中画出开关、指示灯和插孔的连接方式．
解：如图所示.
14.[2023·滁州二模] 家里某用电器发生短路，熔
丝立即熔断，用下列方法可以进行检测，如图所
示．断开所有用电器开关，用一个普通的白炽灯
灯支路正常
36
正常发光，只闭合、，若 发出暗红色的光，由此可知_____________，
通常人体安全电压不高于____ ，生活中要注意用电安全．
15.[2023·常德三模] 学校开展了
一系列丰富多彩的安全教育活动，
本期活动的主题是“安全用电，珍惜
乙
用电器的总功率过大
短路
生命”，下列是活动的部分内容．如图甲所示，接地导线应该与三孔插座
的___（选填“”“”或“ ”）孔相连接；如图乙、丙所示，两种使用测电
笔的方法中，正确的是图____；如图丁、戊所示为家庭电路中造成电线
燃烧的原因，其中图丁所示情况的原因是____________________，图戊
所示情况的原因是______（后两空均选填“用电器的总功率过大” “短路”
或“断路”）．
16.[2023·河北联考] 如图所示是安
装了空气开关和漏电保护器的住宅内
配电系统，它们都是安全用电的小卫
士．用测电笔辨别火线和零线时，测
串
短路
漏电保护器
电笔与人体之间的连接方式是____联；当家庭电路中用电器的总功率过
大或发生______时，空气开关会自动断开，对用电器起到保护作用；当
站在地上的人使用插座时，不小心接触了火线，____________会迅速切
断电路，对人体起到保护作用．
17.在家庭用电的调查研究综合实践活动中，小明研究发现空调功率远大
于冰箱，所以空调插头线比冰箱的____（选填“粗”或“细”）.小明关掉空
调后,冰箱仍在工作,这说明空调与冰箱是____联的.他观察到空调上“能效
比” 的值为3.4.经查阅资料,能效比是指空调制冷量与制冷时消耗的电
功率之比.空调制冷时消耗的电功率为,则空调制冷量为_______ .
粗
并
3 400
四、实验探究题
18.某家庭电路的部分电路如图所示，其中甲、乙两处装电路元件.
（1）如果要将电灯和开关分别接入电路，则电灯应接
在____处.
乙
（2）保险丝易熔断，是因为保险丝电阻率大,且熔点比
电线芯____（选填“高”或“低”）.
低
（3）引起保险丝熔断的原因有电路短路和____________________.
用电器的总功率过大
19.三位同学对“在家庭电路中,离进户线距离不同的用电器两端的电压是否完全相同”的问题进行探究.
（1）小柯想借用实验室量程为 的电压表,直接
量程太小
（2）小雪想利用如图所示电路模拟家庭电路进行探究,所有导线选用电阻
可以忽略不计的粗铜丝.如果用电压表测量两灯的电压,结果应该是灯 和
两端的电压______.
相等
测量家庭电路上各用电器两端的电压,然后进行比较.仅从量程考虑,因为
的电压表__________,所以小柯的想法无法实现.
（3）小妍参照小雪的电路图进行了实验，导线和 拆自旧滑动变阻器
上的电阻丝,电阻较大.小妍发现规格完全相同的灯和 亮度不同，得出
了“如果导线的电阻较大,到电源的距离不同的电灯，其两端的电压不同”
的结论.她的依据是规格相同的电灯亮度不同,是由于电灯两端的________
_______,导致实际功率不同.
实际电压不同
五、综合题
20.如图所示是家庭电路的示意图.
（1）如果图中试电笔的氖管发光,请将你所判断的火线、零线填入图中括号.
解：如图所示.
（2）把灯泡（带有开关）、两孔插座和三孔插座接入电路中.
[答案] 如图所示.
（3）如图所示,为了防止电路中电流过大,发生危险,应该在___（选填“ ”“
”或“、 两点”）位置安装保险丝.
（4）把“ ”的电热水器接入三孔插座,并使其在额定电压下
工作.求:
①流过电热水器的电流多大
[答案] 根据可得，流过电热水器的电流 .
②电热水器的电阻多大
[答案] 电阻 .
③电热水器工作 消耗多少电能
[答案] 电热水器的电功率,消耗电能 .
