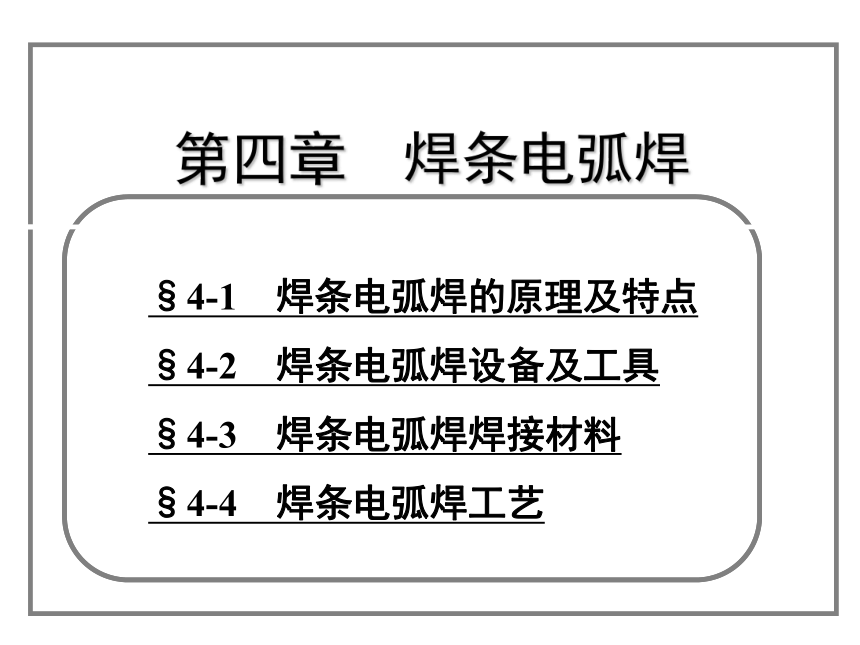

第四章 焊条电弧焊
§4-1 焊条电弧焊的原理及特点
§4-2　焊条电弧焊设备及工具
§4-3　焊条电弧焊焊接材料
§4-4　焊条电弧焊工艺
焊条电弧焊操作示意图
§4-3　焊条电弧焊焊接材料
一、焊条的组成及作用
焊条的组成
１—夹持端　２—药皮　３—焊芯　４—引弧端
1. 焊芯
（1）焊芯的作用
焊芯有两个作用：一是传导焊接电流，产生电弧把电能转换成热能； 二是焊芯本身熔化作为填充金属与液体母材金属熔合形成焊缝。
（2）焊芯的牌号
2. 药皮
压涂在焊芯表面上的涂料层称为药皮。
（1）焊条药皮的作用
1）机械保护作用
2）冶金处理渗合金作用
3）改善焊接工艺性能
（2）焊条药皮的组成

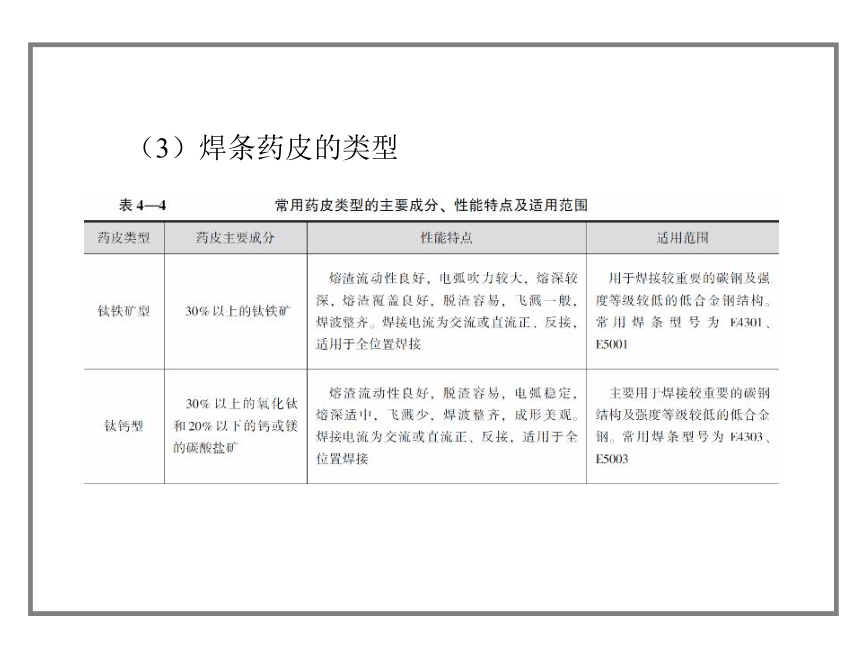

（3）焊条药皮的类型
二、焊条的工艺性能
1. 焊接电弧的稳定性
2. 焊缝成形性
3. 全位置焊接性
4. 脱渣性
5. 飞溅
三、焊条的分类
1. 焊条的分类方法
2. 酸性焊条和碱性焊条
四、焊条的型号及牌号
1. 碳钢焊条和低合金钢焊条型号
（1）字母“E” 表示焊条；前两位数字表示熔敷金属抗拉强度的最小值，单位为×10MPa；第三位数字表示焊条的焊接位置，“0” 及“1” 表示焊条适用于全位置焊接，“2” 表示焊条只适用于平焊及平角焊，“4” 表示焊条适用于向下立焊；第三位数字和第四位数字组合时，表示焊接电流种类及药皮类型。
（2）低合金钢焊条还附有后缀字母为熔敷金属的化学成分分类代号。
2. 不锈钢焊条型号
3. 焊条牌号
（1）结构钢焊条牌号
汉字“结（J）”表示结构钢焊条；第一、二位数字表示熔敷金属抗拉强度等级；第三位数字表示药皮类型和电流种类。
结422（J422）：表示熔敷金属抗拉强度最小值为420 Mpa，药皮类型为钛钙型，交、直流两用的结构钢焊条。
（2）钼和铬钼耐热钢焊条牌号
（3）不锈钢焊条牌号
（4）低温钢焊条牌号
汉字“温（W）”表示低温钢焊条；第一、二位数字表示低温钢焊条工作温度等级，第三位数字表示药皮类型和电流种类。
温707（W707）：表示工作温度等级为-70℃； 药皮类型为低氢钠型，直流反接的低温钢焊条。
4. 焊条型号与牌号的对照
（1）常用碳钢焊条的型号与牌号对照
（2）常用低合金钢焊条的型号与牌号对照
（3）常用不锈钢焊条的型号与牌号对照
五、焊条的选用及管理
1. 焊条的选用原则
（1）低碳钢、中碳钢及低合金钢按焊件的抗拉强度来选用相应强度的焊条，使熔敷金属的抗拉强度与焊件的抗拉强度相等或相近，该原则称为“等强原则”。
（2）对于不锈钢、耐热钢、堆焊等焊件选用焊条时，应从保证焊接接头的特殊性能出发，要求焊缝金属化学成分与母材相同或相近。
（3）对于强度不同的低碳钢之间、低合金钢高强钢之间及它们之间的异种钢焊接，要求焊缝或接头的强度、塑性和韧性都不能低于母材中的最低值，故一般根据强度等级较低的钢材来选用相应的焊条。
（4）重要焊缝选用碱性焊条。
（5）在满足性能的前提下尽量选用酸性焊条。
2. 焊条的管理
（1）焊条验收
对于制造锅炉、压力容器等重要焊件的焊条，焊前必须进行验收，也称复验。
（2）焊条保管、领用、发放
焊条实行三级管理：一级库管理、二级库管理、焊工焊接时管理。一级、二级库内的焊条要按其型号、牌号、规格分门别类堆放。放在离地面、离墙面300mm 以上的木架上。
（3）焊条烘干
焊条红外线烘烤箱
