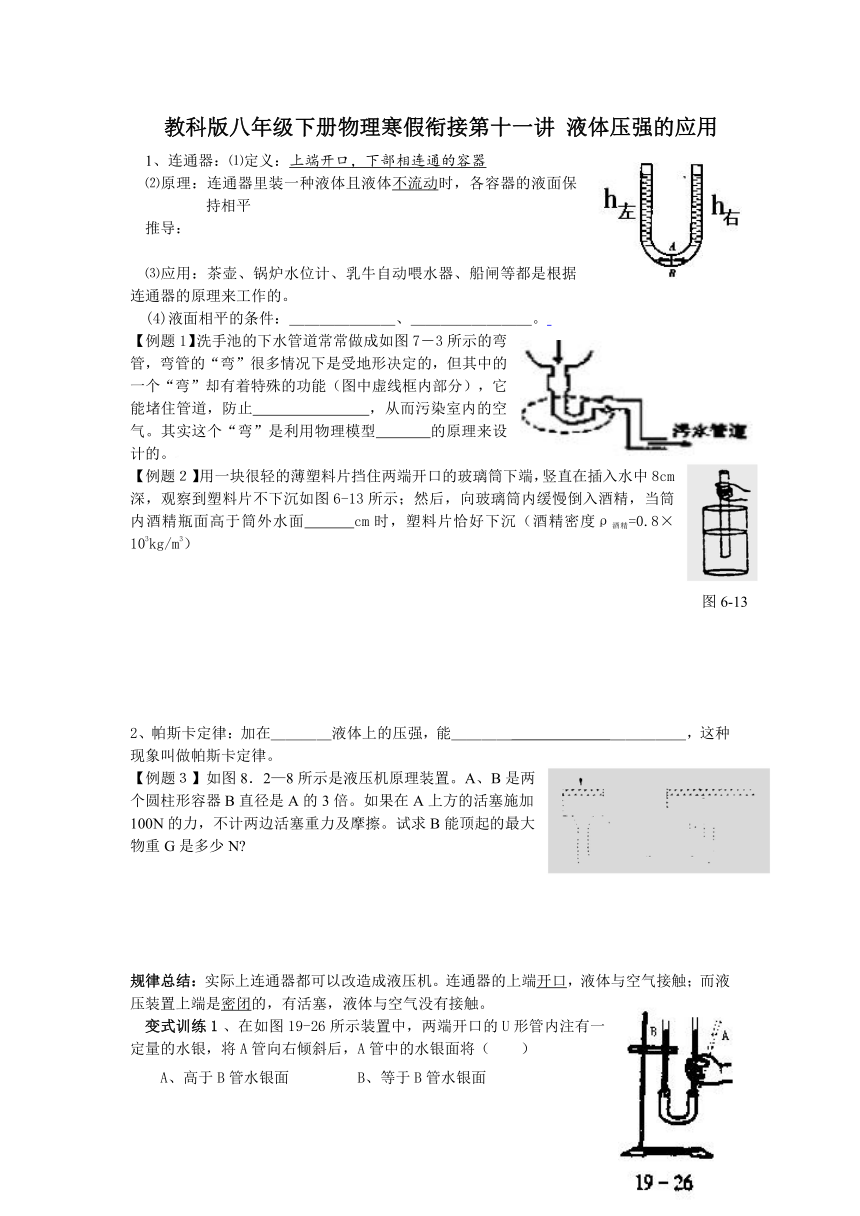

教科版八年级下册物理寒假衔接第十一讲 液体压强的应用
1、连通器：⑴定义：上端开口，下部相连通的容器
⑵原理：连通器里装一种液体且液体不流动时，各容器的液面保持相平
推导：
⑶应用：茶壶、锅炉水位计、乳牛自动喂水器、船闸等都是根据连通器的原理来工作的。
(4)液面相平的条件：＿＿＿＿＿＿＿、＿＿＿＿＿＿＿＿。
【例题1】洗手池的下水管道常常做成如图7－3所示的弯管，弯管的“弯”很多情况下是受地形决定的，但其中的一个“弯”却有着特殊的功能（图中虚线框内部分），它能堵住管道，防止 ，从而污染室内的空气。其实这个“弯”是利用物理模型 的原理来设计的。
【例题２】用一块很轻的薄塑料片挡住两端开口的玻璃筒下端，竖直在插入水中8cm深，观察到塑料片不下沉如图6-13所示；然后，向玻璃筒内缓慢倒入酒精，当筒内酒精瓶面高于筒外水面 cm时，塑料片恰好下沉（酒精密度ρ酒精=0.8×103kg/m3）
2、帕斯卡定律：加在＿＿＿＿液体上的压强，能＿＿＿＿ ＿＿＿＿＿，这种现象叫做帕斯卡定律。
【例题３】如图8．2—8所示是液压机原理装置。A、B是两个圆柱形容器B直径是A的3倍。如果在A上方的活塞施加100N的力，不计两边活塞重力及摩擦。试求B能顶起的最大物重G是多少N
规律总结：实际上连通器都可以改造成液压机。连通器的上端开口，液体与空气接触；而液压装置上端是密闭的，有活塞，液体与空气没有接触。
变式训练1、在如图19-26所示装置中，两端开口的U形管内注有一定量的水银，将A管向右倾斜后，A管中的水银面将（ ）
A、高于B管水银面 B、等于B管水银面
C、低于B管水银面 D、水银从B管中冒出

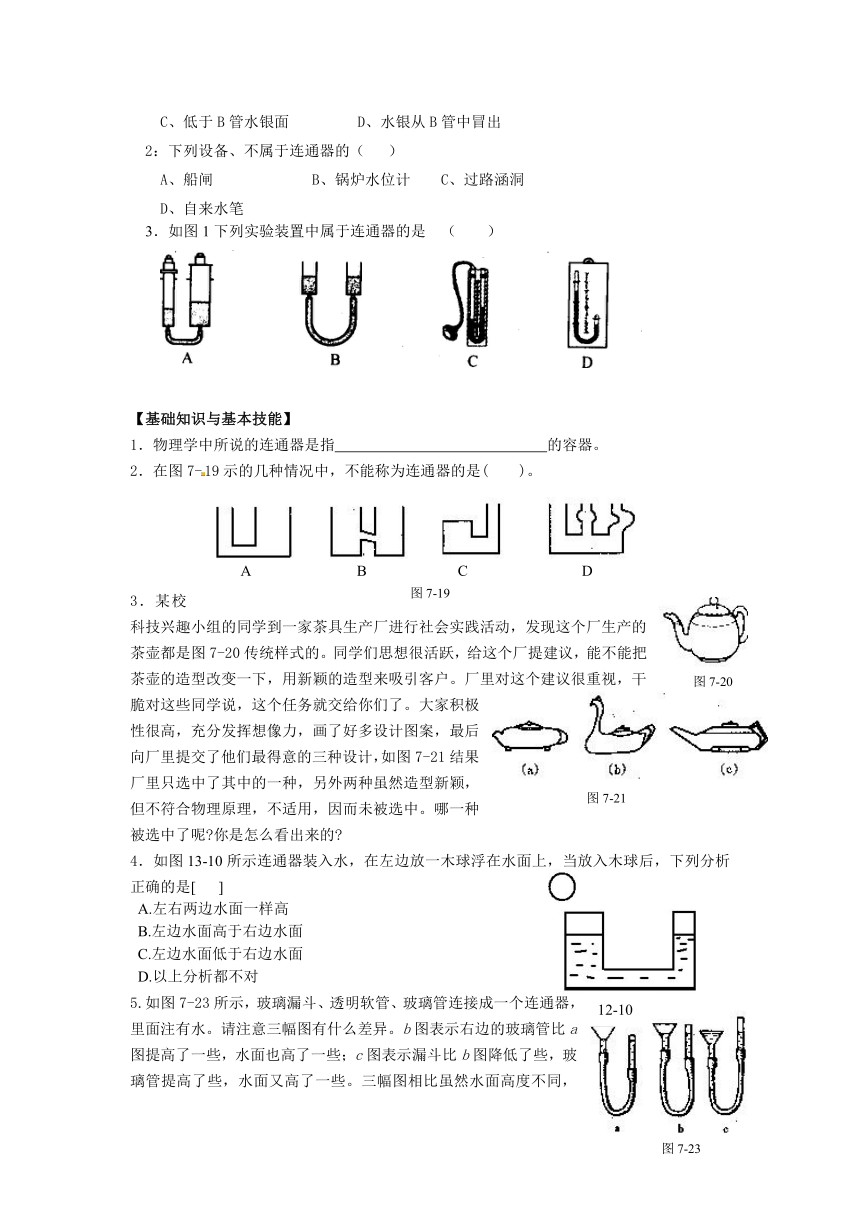

2：下列设备、不属于连通器的（ ）
A、船闸 B、锅炉水位计 C、过路涵洞
D、自来水笔
3．如图1下列实验装置中属于连通器的是 （ ）
【基础知识与基本技能】
1．物理学中所说的连通器是指 的容器。
2．在图7-19示的几种情况中，不能称为连通器的是( )。
(
A B C D
图7-19
)
(
图7-21
) (
图7-20
)3．某校科技兴趣小组的同学到一家茶具生产厂进行社会实践活动，发现这个厂生产的茶壶都是图7-20传统样式的。同学们思想很活跃，给这个厂提建议，能不能把茶壶的造型改变一下，用新颖的造型来吸引客户。厂里对这个建议很重视，干脆对这些同学说，这个任务就交给你们了。大家积极性很高，充分发挥想像力，画了好多设计图案，最后向厂里提交了他们最得意的三种设计，如图7-21结果，厂里只选中了其中的一种，另外两种虽然造型新颖，但不符合物理原理，不适用，因而未被选中。哪一种被选中了呢 你是怎么看出来的
4．如图13-10所示连通器装入水，在左边放一木球浮在水面上，当放入木球后，下列分析正确的是[ ]
A.左右两边水面一样高
B.左边水面高于右边水面
C.左边水面低于右边水面
D.以上分析都不对
(
图7-23
)5.如图7-23所示，玻璃漏斗、透明软管、玻璃管连接成一个连通器，里面注有水。请注意三幅图有什么差异。b图表示右边的玻璃管比a图提高了一些，水面也高了一些；c图表示漏斗比b图降低了些，玻璃管提高了些，水面又高了一些。三幅图相比虽然水面高度不同，但每一幅图中的两边水面是相平的。这个实验表明 。连通器里，
6．已知海水的密度是1.03×103kg/m3。潜水员潜到海面下40m时，受到的海水的压强是多大
(
图7-28
)
【知识的应用】
1．连通器原理可以根据液体压强的特点来证明。现在请你顺着下面的思路来试一试：如图7-28所示的连通器是—个U形的玻璃管，里面注入水。设想(想像)在最低处取一个小液片AB，左支管中水柱高为h左，右支管中水柱高为h右，则：左支管中的水对液片的压强p左= ，对液片的压力方向向 ；右支管中的水对液片的压强p右= ，对液片的压力方向向 。讨论：如果h左>h右，则p左 p右，液片会向 移动；如果h右>h左，则p左 p右，液片会向 移动；如果液片不移动，则说明p左 p右，从而有h左 h右。
(
图7-29
)2．某公路两侧有水渠，公路下面有管道(称为“涵管”或“涵洞”)将两侧水渠连通，如图7-29是它的截面图。从图中看出，路面下的涵管是倾斜的，两侧水渠中的水面均高出涵管口。下列说法中不正确的是( )。
A．水总是从乙渠流向甲渠
B．两渠中的水面相平时，涵管中水不流动
C．甲渠水面较高时，水向乙渠流动；乙渠水面较高时，水向甲渠流动
3、.由于长期的河道淤塞，黄河下游的河床已被抬高。沿河农民通常采用如图3所示的方式，引黄河水来灌溉农田。有关这种引水灌溉方式，下列说法中错误的是（　　）
Ａ. 这种取水灌溉方式利用了连通器原理
Ｂ. 使用时Ｂ端管口必须低于Ａ处水面
Ｃ. 使用时先将管道中灌满水
Ｄ. 高度差Ｈ越大，管道中的水流得就越快
【知识的拓展】
(
图7-34
)1．如图7-34是一个连通器，里面盛有水且水面相平。设想在左边的容器中放一个小塑料球，球浮在水面且水不溢出。则下列说法中正确的是( )。
A．左右两容器中水面仍相平，但水对两容器底的压强变大了
B．左边容器水面上升，右边容器中水面高度不变
C．水对左边容器底的压强变大了，对右边容器底的压强不变
D．右边容器比较细，所以右边容器中水面上升得高些
(
图7-35
)2．有一只两端都开口的直玻璃管，用一个很轻、面积比玻璃管口的横截面积稍大的塑料片挡住玻璃管的下端口，插入水中10cm深处(水不漏人管中)，如图7-35所示。若向管内缓慢地倒入密度为0.8×103kg/m3的酒精，当管内酒精的高度为何值时，塑料片恰好下落
3、如图19-7所示，L为固定在铁架台上两端开口的梯形管，a为轻质硬塑料片，被该水槽中的水托住，并封住下端开口，若向L内慢慢注入1kg水正好能将a压掉，若不注入水而是将1kg的金属块轻轻地放在a上，则a将 被压掉（选填“会”、“不会”或“正好”）
19-7
4、阀门K关闭，斜管A、B内充满水，容器C和D内水面高度相等，若将阀门K打开，则（ ）
A、因为PA>PB，水会沿斜管自A向B流动
B、因为B比A高，水会沿斜管自B向A流动
C、因为 C、D中水面等高，斜管内的水不会流动
D、条件不足，无法判断
5、如图中，U形管中盛有两种液体。B管中煤油柱长度为10cm，底部及A中是水柱。假如在A中水面有一轻质活塞(不计活塞重及摩擦)，为了使水柱两端液面相平，则活塞上顶多大质量的砝码 (已知A管内横截面积为9cm2，g=10N／kg ρ油=0．8×103kg／m3)
