(共35张PPT)
三相异步电动机基本控制线路的安装与调试
项目5

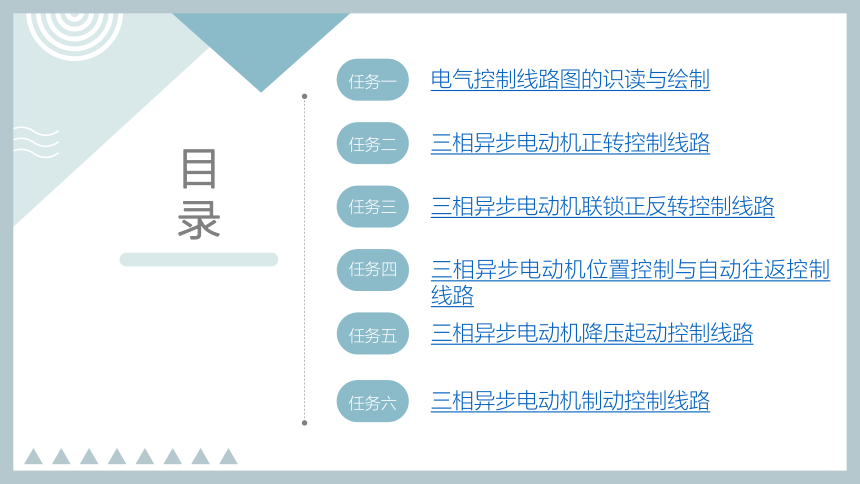

目
录
任务一
电气控制线路图的识读与绘制
任务二
三相异步电动机正转控制线路
任务三
三相异步电动机联锁正反转控制线路
任务四
三相异步电动机位置控制与自动往返控制线路
任务五
三相异步电动机降压起动控制线路
任务五
任务六
三相异步电动机制动控制线路

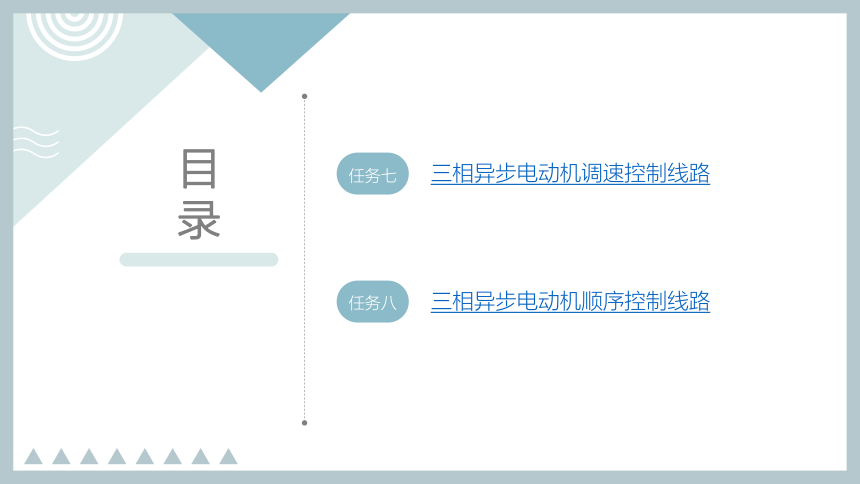

目
录
任务七
三相异步电动机调速控制线路
任务八
三相异步电动机顺序控制线路
任务五
任务四
三相异步电动机位置控制与自动往返控制线路
目
录
子任务一
三相异步电动机位置控制线路的
安装与调试
子任务二
三相异步电动机工作台自动往返控制
线路的安装与调试

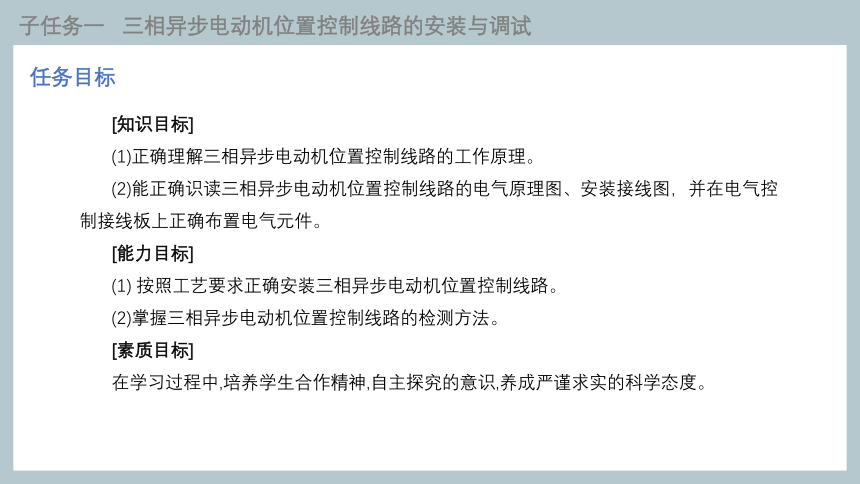

任务目标
[知识目标]
(1)正确理解三相异步电动机位置控制线路的工作原理。
(2)能正确识读三相异步电动机位置控制线路的电气原理图、安装接线图，并在电气控制接线板上正确布置电气元件。
[能力目标]
(1) 按照工艺要求正确安装三相异步电动机位置控制线路。
(2)掌握三相异步电动机位置控制线路的检测方法。
[素质目标]
在学习过程中,培养学生合作精神,自主探究的意识,养成严谨求实的科学态度。
子任务一 三相异步电动机位置控制线路的安装与调试
任务布置
在生产过程中,摇臂钻床、镗床、万能铣床和桥式起重机等各种自动或半自动控制的机床设备,经常要求生产机械运动部件有一定的行程或位置,或需要其运动部件在一定范围内可以自动往返循环等,这种控制要求需要由行程开关来实现。
本任务学习由行程开关来实现限位的三相异步电动机位置控制线路的安装与调试。其具体功能为:按下正转起动按钮SB2,三相异步电动机开始正转并保持正转(右转),当碰撞到右端的行程开关时,电动机停转;按下反转起动按钮SB3,三相异步电动机开始反转并保持反转(左转),当碰撞到左端的行程开关时,电动机停转;无论是在正转还是在反转过程中,按下停止按钮SB1,三相异步电动机停转。





子任务一 三相异步电动机位置控制线路的安装与调试
知识准备

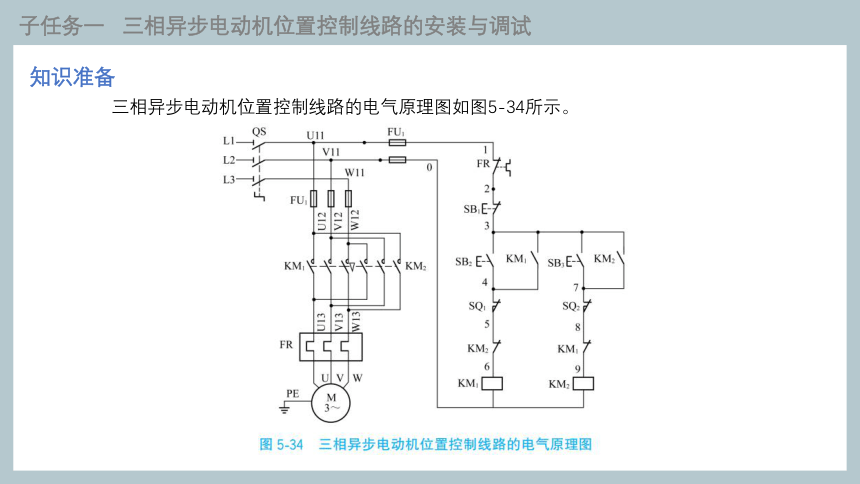

三相异步电动机位置控制线路的电气原理图如图5-34所示。
子任务一 三相异步电动机位置控制线路的安装与调试
知识准备
子任务一 三相异步电动机位置控制线路的安装与调试

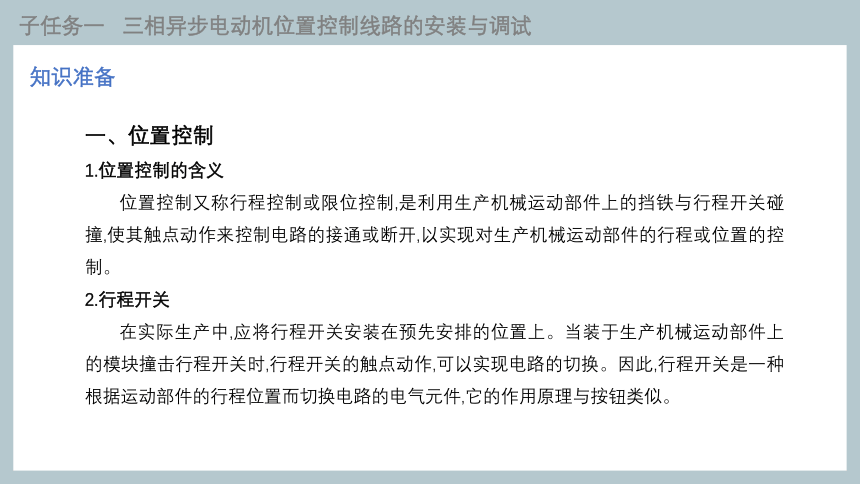

一、位置控制
1.位置控制的含义
位置控制又称行程控制或限位控制,是利用生产机械运动部件上的挡铁与行程开关碰撞,使其触点动作来控制电路的接通或断开,以实现对生产机械运动部件的行程或位置的控制。
2.行程开关
在实际生产中,应将行程开关安装在预先安排的位置上。当装于生产机械运动部件上的模块撞击行程开关时,行程开关的触点动作,可以实现电路的切换。因此,行程开关是一种根据运动部件的行程位置而切换电路的电气元件,它的作用原理与按钮类似。
知识准备
子任务一 三相异步电动机位置控制线路的安装与调试
行程开关广泛用于各类机床和起重机械,用以控制其行程,从而进行终端限位保护。在电梯的控制电路中,还利用行程开关来控制开关门的速度,自动开关门的限位,以及轿厢的上、下限位保护。
需要特别注意的是,三相异步电动机位置控制电路中有两个行程开关,分别是SQ1 和SQ2,安装电路前要预先分配好位置。
二、各元件的作用
三相异步电动机位置控制电路中,常规元件的作用和之前在电路中的作用是一样的。下面对增加的元件的作用进行介绍。
(1)等电位点4和5之间的行程开关SQ1 常闭触点。当电动机运行撞击到行程开关SQ1 时,其常闭触点断开,对KM1 线圈进行分断。
知识准备
子任务一 三相异步电动机位置控制线路的安装与调试
(2)等电位点7和8之间的行程开关SQ2 常闭触点。当电动机运行撞击到行程开关SQ2 时,其常闭触点断开,对KM2 线圈进行分断。
三、电路的工作原理
(1)合上电源开关 QS。 (2)正转(右转)分析。
知识准备
子任务一 三相异步电动机位置控制线路的安装与调试
(3)反转(左转)分析。
(4)停止分析。不论是在正转还是反转工作状态下,只要按下停止按钮SB1,整个控制电路失电,接触器各触点复位,电动机失电停转。
(5)停止使用时,断开电源开关 QS。
任务实施
子任务一 三相异步电动机位置控制线路的安装与调试
一、准备工作
认真识读位置控制线路的电气原理图,在熟悉线路所用元件及其作用和线路的工作原理后,按照表5-15配齐线路所用元件。
检查元件的技术数据(如型号、规格、额定电压、额定电流等),应完整并符合要求,外观应无损伤,备件、附件应齐全完好。
任务实施
子任务一 三相异步电动机位置控制线路的安装与调试
二、安装步骤和工艺要求
1.布置电气控制接线板
先根据位置控制线路的电气原理图在控制接线板上布置所需的电气元件,并贴上醒目的标号,再根据电动机容量选配符合规格的导线。三相异步电动机位置控制线路的元件布置图如图5-35所示。
任务实施
子任务一 三相异步电动机位置控制线路的安装与调试
2.绘制安装接线图
根据电气原理图和元件布置图,绘制安装接线图,特别注意元件布置图上的每一个接线点与安装接线图上的等电位点要能够一一对应。三相异步电动机位置控制线路的安装接线图如图5-36所示。
3.连接导线
导线连接方法与三相异步电动机点动正转控制线路的连接方法一样。
任务实施
子任务一 三相异步电动机位置控制线路的安装与调试
任务实施
子任务一 三相异步电动机位置控制线路的安装与调试
4.电路检测及通电试车
(1)主电路接线检测。主电路接线检测与上一个电路的检测方法一致。
(2)控制电路接线检测。控制电路接线检测方法与上一个电路的检测方法相同。
(3)停车控制检测。按下起动按钮SB2 或按下 KM1 常开辅助触点活动部分,用万用表测得接触器线圈的直流电阻值,同时按下停止按钮SB1 或压下行程开关SQ1,万用表读数应由线圈的直流电阻值变为∞。按下起动按钮SB3 或按下 KM2 常开辅助触点活动部分,用万用表测得接触器线圈的直流电阻值,同时按下停止按钮SB1 或压下行程开关SQ2,万用表读数应由线圈的直流电阻值变为∞。
(4)通电试车。为保证人身安全,必须在教师监护下进行通电试车。
任务评价
项目五任务四子任务一任务评价如表5-16所示。
子任务一 三相异步电动机位置控制线路的安装与调试
任务评价
子任务一 三相异步电动机位置控制线路的安装与调试
任务拓展
(1)在图5-37中标出等电位点。
(2)分别写出这些等电位点上元件的情况。
子任务一 三相异步电动机位置控制线路的安装与调试
任务目标
[知识目标]
(1)正确理解三相异步电动机工作台自动往返控制线路的工作原理。
(2)能正确识读三相异步电动机工作台自动往返控制线路的电气原理图、安装接线图，并在电气控制接线板上正确布置电气元件。
[能力目标]
(1)按照工艺要求正确安装三相异步电动机工作台自动往返控制线路。
(2)掌握三相异步电动机工作台自动往返控制线路的检测方法。
[素质目标]
在学习过程中,培养学生合作精神,自主探究的意识,养成严谨求实的科学态度。
子任务二 三相异步电动机工作台自动往返控制线路的安装与调试
任务布置
在工业生产中经常用到平面磨床,它的工作台可以实现自动进行往返运动。本任务学习由行程开关来实现的三相异步电动机工作台自动往返控制线路的安装与调试。其具体功能为:当首次按下正转起动按钮SB2 时,三相异步电动机开始正转并保持正转(右转);当碰撞到右端的行程开关时,电动机自动换向,开始反转(左转);当碰撞到左端的行程开关时,电动机再次自动换向,开始正转(右转),如此往返循环。当首次按下反转起动按钮SB3 时,三相异步电动机开始反转并保持反转(左转);当碰撞到左端的行程开关时,电动机自动换向,开始正转(右转);当碰撞到右端的行程开关时,电动机再次自动换向,开始反转(左转),如此往返循环。无论是在正转还是在反转过程中,按下停止按钮SB1,三相异步电动机停转。





子任务二 三相异步电动机工作台自动往返控制线路的安装与调试
知识准备
三相异步电动机工作台自动往返控制线路的电气原理图如图5-38所示。
子任务二 三相异步电动机工作台自动往返控制线路的安装与调试
知识准备
一、自动往返控制
1.自动往返的原理
工作台自动往返控制的示意图如图5-39所示。工作台的自动往返,本质上是电动机的正反转控制,电动机正反转过程带动工作台做左右运动。工作台的两端终点处分别安装一个行程开关SQ1 和SQ2,工作台两端分别安装有挡铁1和挡铁2。当工作台在到达两端极限位置时撞击行程开关,再由行程开关实现电动机的自动换向,从而实现工作台的自动往返。
子任务二 三相异步电动机工作台自动往返控制线路的安装与调试
知识准备
2.行程开关的作用
和普通的复合按钮一样,每个行程开关都有两对触点,一对是常开触点,另一对是常闭触点。当行程开关被撞击时,常闭触点先动作,有断开的作用,常开触点后动作,有起动的作用。常闭触点串联在正向控制电路中起断开作用的同时,常开触点并联在反向起动按钮两端起到起动作用。三相异步电动机工作台自动往返控制电路的电气原理图(控制电路部分)如图5-40所示。
3.终端保护
在工作台运行过程中,如果行程开关SQ1、SQ2 失灵,将会造成工作台超过两端的极限位置而未换向,进而引起安全事故。为了预防这种意外,如图5-40所示,在电路中串联行程开关SQ3、SQ4 的常闭触点,用于进行终端保护。
子任务二 三相异步电动机工作台自动往返控制线路的安装与调试
图5-40 三相异步电动机工作台自动往返控制电路的电气原理图(控制电路部分)
知识准备
二、各元件的作用
三相异步电动机工作台自动往返控制电路中,常规元件的作用和在之前线路中的作用是一样的。下面对增加的元件的作用进行介绍。
(1)等电位点3和4之间的行程开关SQ2 常开触点、3和8之间的行程开关SQ1 常开触点。当行程开关被撞击时,这两个常开触点被撞击闭合,起到电动机自动换向的作用。
(2)等电位点5和6之间的行程开关SQ3 常闭触点、9和10之间的行程开关SQ4 常闭触点。当行程开关被撞击时,这两个常开触点断开,对电动机进行停止控制,用来作为终端保护。
三、电路的工作原理
(1)合上电源开关 QS。
(2)工作台第一次换向。
子任务二 三相异步电动机工作台自动往返控制线路的安装与调试
知识准备
子任务二 三相异步电动机工作台自动往返控制线路的安装与调试
知识准备
(3)工作台第二次换向。
子任务二 三相异步电动机工作台自动往返控制线路的安装与调试
(4)停止分析。按下停止按钮SB1,整个控制电路失电,接触器各触点复位,电动机失电停转。
(5)停止使用时,断开电源开关 QS。
任务实施
子任务二 三相异步电动机工作台自动往返控制线路的安装与调试
一、准备工作
认真识读三相异步电动机工作台自动往返控制线路的电气原理图,在熟悉线路所用元件及其作用和线路的工作原理后,按表5-17配齐线路所用元件。
检查元件的技术数据(如型号、规格、额定电压、额定电流等),应完整并符合要求,外观应无损伤,备件、附件应齐全完好。
表5-17 项目五任务四子任务二元件清单
任务实施
子任务二 三相异步电动机工作台自动往返控制线路的安装与调试
二、安装步骤和工艺要求
1.布置电气控制接线板
先根据电气原理图,在控制接线板上布置所需的电气元件,并贴上醒目的标号,再根据电动机容量选配符合规格的导线。三相异步电动机工作台自动往返控制线路的元件布置图如图5-41所示。
任务实施
子任务二 三相异步电动机工作台自动往返控制线路的安装与调试
2.绘制安装接线图
根据电气原理图和元件布置图,绘制如图5-42所示的安装接线图,特别注意元件布置图上的每一个接线点与安装接线图上的等电位点要能够一一对应。
3.连接导线
导线连接方法与三相异步电动机点动正转控制线路的连接方法一样。
任务实施
子任务二 三相异步电动机工作台自动往返控制线路的安装与调试
4.电路检测及通电试车
(1)主电路接线检测。主电路接线检测方法与上一个电路的检测方法一致。
(2)控制电路接线检测。用万用表电阻挡检查控制电路的接线情况。检测时应选用倍率适当的电阻挡,并进行电阻调零。断开主电路,将红、黑两表笔分别搭在 U11、V11线端上,万用表读数应为∞。按下起动按钮SB2、SB3 或按下KM1 常开辅助触点活动部分、KM2 常开辅助触点活动部分,或者压下行程开关SQ1、SQ2,使其常开辅助触点闭合,万用表读数应为接触器线圈的直流电阻值。
(3)停车控制检测。按下起动按钮SB2、SB3 或按下 KM1 常开辅助触点活动部分、KM2 常开辅助触点活动部分,或撞击行程开关SQ1、SQ2,使其常开辅助触点闭合,万用表读数应为接触器线圈的直流电阻值,再按下停止按钮SB1 或压下行程开关SQ3 或SQ4,万用表读数应由线圈的直流电阻值变为∞。
(4)通电试车。为保证人身安全,必须在教师监护下进行通电试车。
任务评价
项目五任务四子任务二任务评价如表5-18所示。
子任务二 三相异步电动机工作台自动往返控制线路的安装与调试
任务评价
子任务二 三相异步电动机工作台自动往返控制线路的安装与调试
任务拓展
子任务二 三相异步电动机工作台自动往返控制线路的安装与调试
(1)在图5-43中标出等电位点。
(2)分别写出这些等电位点上元件的情况。
