16.1电压
知识点一 电压
电压的作用
(1)“类比法”解读电压的产生。
类比法的应用：
①抽水机类比于电源，A、B两个不同水位的容器类比于电源的正负极；
②水管类比于导线；
③阀门类比于开关；
④涡轮类比于电灯。
抽水机提供水压一一使水定向流动形成水流；
电源提供电压—→使电荷定向移动形成电流。
(2)电源的作用：要让一段电路中有电流，它的两端就要有电压。电源的作用就是给用电器两端提供电压。
(3)电压的作用：电压是使电路中的自由电荷定向移动形成电流的原因。
教案摘抄(1)某段电路中有电流，该电路的两端就一定有电压；某段电路的两端有电压，该段电路中却不一定有电流，因为电路中是否有电流还取决于电路是不是通路。要使电路中有持续的电流，必须满足两个条件：①有电源提供电压；②电路是通路。
(2)电压，即电位差，是指某部分电路高电位与低电位的差值，所以一般称某段电路两端的电压或哪两点间的电压。
2.电压的符号及单位每一级的进率为1000
(1)符号：物理学中通常用字母U表示电压。
(2)单位
①国际单位制单位：伏特，简称伏，符号是V。
②常用单位：千伏(kV)、毫伏(mV)、微伏(μV)。
③换算关系：1kV=1000 V，1V=1000 mV，1mV=1000μV。
3.常见的电压值
一节干电池(1号、2号、5号、7号)的电压 1.5V
手机电池的电压 3.7V
铅蓄电池的电压 2V
我国家庭电路的电压 220V
对人体的安全电压 不高于36V
发生闪电时云层间的电压 可达10 kV
知识点二 电压的测量
1.认识电压表
(1)作用：测量电路两端的电压。
(2)符号：o
(3)结构：如图所示。
(4)说明
①电压表和电流表一样都有三个接线柱，用电压表测电压时，只能选“一正一负”两个接线柱接入电路，当选接“3”和“一”接入时，表示使用0~3V的量程，这时从刻度盘下面的刻度读数，其分度值为0.1V；当选择“15”和“一”接入时，表示使用0~15 V的量程，这时从上面的刻度读数，其分度值为0.5V，指针指向某一位置时，大量程读出的示数是小量程读出示数的5倍。
②电压表的内部结构相当于绝缘体，接入电路相当于断路。
2.电压表的使用
(1)电压表的连接
使用规则 违反规则的后果
调零 使用前先检查指针是否在零刻度 线，如果不在，要调整调零旋钮使 指针指在零刻度线 如果指针不在零刻度线位置就开始测量， 会出现以下两种情况： (1)指针在零刻度线左侧:导致最终读数偏小; (2)指针在零刻度线右侧:导致最终读数偏大
并联 若将电压表串联在电路中，电路就 可以近似看成在电压表处断路，电 路中几乎没有电流 此时虽然电压表不至于被损坏（量程合适）， 但这样测不出被测用电器两端电压
“十”进 “一”出 使标有“十”的接线柱靠近电源的 正极，标有“一”的接线柱靠近电源 的负极 如果“十”“一”接线柱接反，会使电压表指针 反向偏转，损坏电压表
选量程 要选择合适的量程： (1)所测电压不能超过所选择最大量程; (2)在不超过量程的前提下,尽可能 选用小量程测电压，可以提高测量 精度 与电流表一样，大小量程 (1)如果测量的电压超出所选量程,无法读 数，还可能损坏电压表； (2)如果选择量程过大,例如,可选择0~3V 量程时选择0~15V,测量误差较大 都可用时，选用小量程。
可连在 电源两极 电压表可直接连到电源的正、负极 上，此时测出的是电源电压 如果所选量程小于电源电压，会损坏电压表

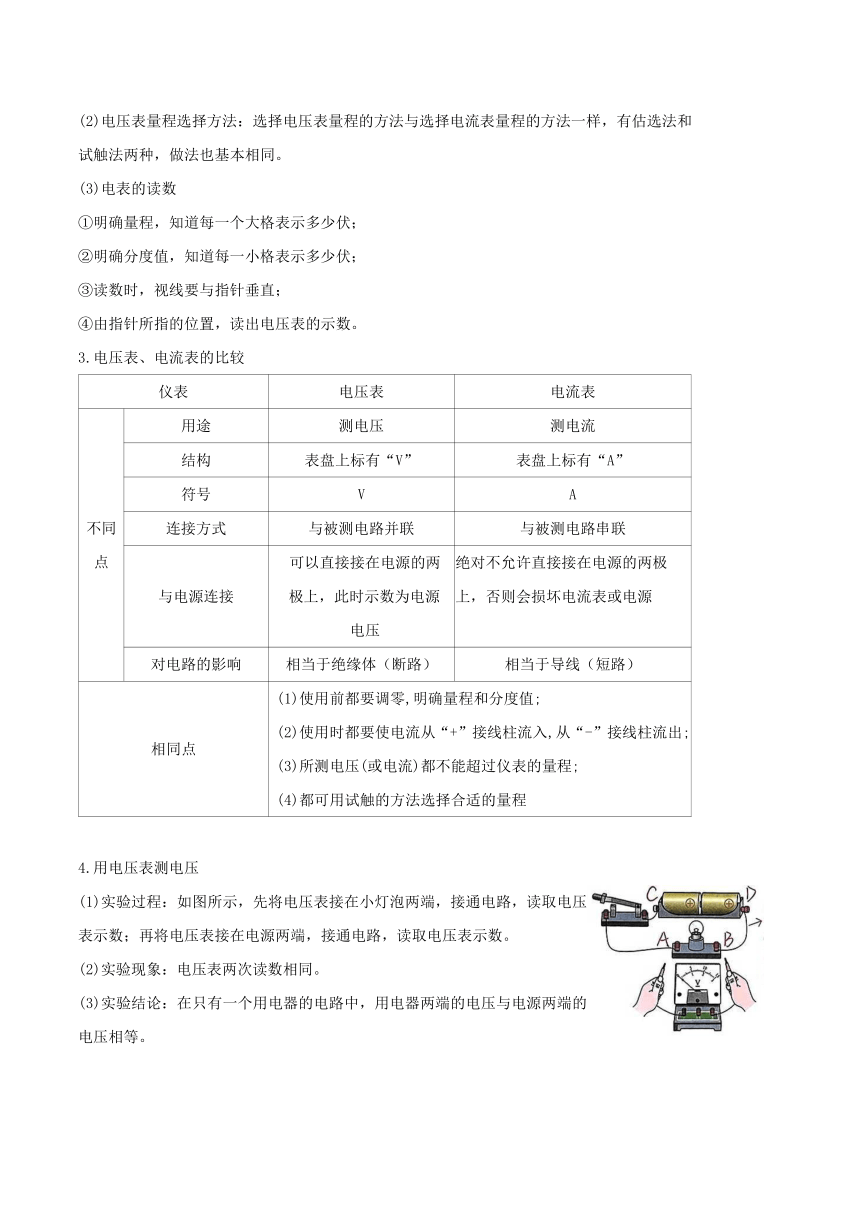

(2)电压表量程选择方法：选择电压表量程的方法与选择电流表量程的方法一样，有估选法和
试触法两种，做法也基本相同。
(3)电表的读数
①明确量程，知道每一个大格表示多少伏；
②明确分度值，知道每一小格表示多少伏；
③读数时，视线要与指针垂直；
④由指针所指的位置，读出电压表的示数。
3.电压表、电流表的比较
仪表 电压表 电流表
不同点 用途 测电压 测电流
结构 表盘上标有“V” 表盘上标有“A”
符号 V A
连接方式 与被测电路并联 与被测电路串联
与电源连接 可以直接接在电源的两 极上，此时示数为电源 电压 绝对不允许直接接在电源的两极 上，否则会损坏电流表或电源
对电路的影响 相当于绝缘体（断路） 相当于导线（短路）
相同点 (1)使用前都要调零,明确量程和分度值; (2)使用时都要使电流从“+”接线柱流入,从“-”接线柱流出; (3)所测电压(或电流)都不能超过仪表的量程; (4)都可用试触的方法选择合适的量程
4.用电压表测电压
(1)实验过程：如图所示，先将电压表接在小灯泡两端，接通电路，读取电压表示数；再将电压表接在电源两端，接通电路，读取电压表示数。
(2)实验现象：电压表两次读数相同。
(3)实验结论：在只有一个用电器的电路中，用电器两端的电压与电源两端的电压相等。
练习
一． 选择题（共 18 小题）
1． 根据生活经验， 以下估测最接近实际的是（）
A． 智能手机工作电压约为 220V B． 教室里的日光灯正常发光时的电流约为 40mA
C． 成年人正常步行的速度约为 1.1m/s D． 托起两个鸡蛋的力约为 10N
2． 用电压表测小灯泡 L 两端的电压， 下图中所示各电路正确的是（）
3． 下列数据中最符合实际情况的是（）
A． 一节干电池的电压是 2V B． 我国家庭电路电压为 220V
C． 手电筒中的电流约 2A D． 家用空调器的电流约 10A
4． 下列关于电压的描述错误的是（）
A． 电子手表所用氧化银电池提供的电压是 1.5V B． 一节干电池的电压约为 1.5V
C． 计算机 USB 接口的输出电压一般为 5.0V D． 我国家庭用电器正常工作的电压一般是 220V
5． 一个同学在使用电压表测量某电路两端电压时， 发现指针反向偏转， 产生这一现象的原因可能是（）
A． 电压表坏了 B． 正、 负接线柱接反了
C． 所用电压表的量程接错了 D． 两个接线柱分别接在“3”和“15”的接线柱上
6． 如图 1， 若开关 S 由断开到闭合， 电压表的示数变化情况为（）
A． 不变 B． 增大 C． 减小 D． 无法确定
7． 如图 2 所示电路中， 当接通开关后， 电压表的示数表示（）
A． R 1 两端电压 B． R 2 两端电压 C． 电源两端电压 D． R 1 和 R 2 两端电压
8． 下列是几位同学设计的电路， 其中不正确的是（）（其中“+”“-”表示电表的正、 负接线柱）
9． 在下面所示的电路图中， 用电压表测量 L 1 灯两端的电压， 其中正确的是（）
10． 在番茄上相隔一定距离分别插入铜片 Cu 和锌片 Zn， 即为番茄电池． 将铜片、 锌片与电压表相连， 如下图 1 所示． 下列说法正确的是（）
A． 锌电极是番茄电池的正极 B． 番茄电池可将化学能转化为电能
C． 电压表读数为 4V D． 将电压表直接接在该番茄电池上， 会损坏电压表
11． 如图 2 所示， 已知两只灯泡 L 1 和 L 2 是并联的， 则在 a、 b、 c 三个电表中（电流表或电压表）， 判断正确的是（）
A． c 为电流表， a， b 为电压表 B． b 为电压表， a， c 为电流表
C． b， c 为电流表， a 为电压表 D． a， b， c 都是电流表
12． 李明同学用有 3V 和 15V 两个量程的电压表测电压时， 电压表的“-”接线柱已接入电路， 在用 15V 量程试触时，指针位置如图 3 所示， 则下一步的实验操作应该是（）
A． 直接接入“15”接线柱， 然后读数
B． 直接接入“3”接线柱， 然后读数
C． 断开开关， 接入“15”接线柱， 闭合开关后读数
D． 断开开关， 接入“3”接线柱， 闭合开关后读数
13． 如下图 1， 电压表测量的是（）
A． L 1 两端的电压 B． L 2 两端的电压 C． L 1 和电源两端电压 D． 电源电压
14． 在如图 2 所示的电路中， a、 b、 c 分别代表的是电压表或电流表． 当 S 1 、 S 2 都闭合时， 灯泡均正常发光， 各个仪表均正常工作． 下列说法中正确的是（）
A． a、 b、 c 都是电压表 B． a、 b、 c 都是电流表
C． a、 b 是电流表， c 是电压表 D． b、 c 是电压表， a 是电流表
15． 一只电压表有 3V 和 15V 两个量程， 某次实验中用的是“0～3V”挡量程， 实验中从“0～15V”挡量程的刻度盘上发现指针所指的电压恰好是 8.5V， 而实际电压值是（）
A． 8.5V B． 2.7V C． 1.7V D． 15V
16． 下列电路图正确的是（）
17． 如图所示电路， 当开关 S 闭合后能直接测出灯 L1 两端电压的图是（）
18． 如图所示的电路中， 若 V 1 的读数为 2V， V 2 的读数为 3V， 则 V 的读数为（）
答案
1-10 CABDB BBACB
11-18 BDACC BCD
